ZQ315AL-02

Numer katalogowy: 103044928

ZQ315AL-02

Numer katalogowy: 103044928

Downloads

ePLAN Dane

CADENAS Dane CAD

SISTEMA Dane

Oznaczenie typu produktu:
ZQ(1)(2)-(3)(4)-(5)-(6)

(1)
215	Obudowa metalowa, konstrukcja EN 50047
215L	jak 215 z poprzecznym otworem szczlinowym
315	Obudowa metalowa, konstrukcja EN 50041

(2)
1	Kierunek ciągnięcia ucha do góry
AL	Kierunek ciągnięcia ucha w lewo
AR	Kierunek ciągnięcia ucha w prawo

(3)
11	1 zestyk NO / 1 zestyk NC
02	2 zestyki NC
12	1 zestyk NO / 2 zestyki NC

(4)
bez	Posrebrzane styki (standard)
A1	Pozłacane styki 0,3 μm
A2	Pozłacane styki 1,0 μm
A3	Pozłacane styki 3,0 μm

(5)
1	Brak diody LED
G	Stan diody LED

(6)
bez	Przepust kablowy M20

Nie wszystkie urządzenia, które są możliwe do uzyskania przy pomocy tego klucza zamówieniowego, są dostępne i/lub możliwe do realizacji pod względem technicznym.

Obudowa metalowa
wykrywanie pociągnięcia i zerwania linki
Budowa zgodnie z EN 50041
Technika szybkiego podłączania dzięki zaciskom przyłączeniowym obracanym o 45°
Przepust kablowy 1 x M20 x 1,5

Klucz zamówieniowy

Oznaczenie typu produktu	ZQ315AL-02
Numer artykułu (Numer katalogowy)	103044928
EAN (European Article Number)	4030661616810
eCl@ss number, version 12.0	27-37-12-01
eCl@ss number, version 11.0	27-37-12-01
Numer eCl@ss, wersja 9.0	27-37-12-01
ETIM number, version 7.0	EC002033
ETIM number, version 6.0	EC002033

Certyfikaty - Normy

Certyfikaty	cULus CCC

Właściwości ogólne

Normy	EN ISO 13850 EN IEC 60947-5-1 EN IEC 60947-5-5
Obudowa	Budowa znormalizowana
Typ napędu zgodnie z DIN EN 50041	B
Materiał obudowy	Metal, Odlew ciśnieniowy cynkowy
Materiał powłoki obudowy	malowane
Długość liny, maksimum	25 m
Ciężar brutto	467 g

Klasyfikacja

Normy, przepisy	EN ISO 13849-1
Żywotność	20 Rok(lata)

Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne

B_10D Zestyk normalnie zamknięty (NC)	100.000 operacji

Dane mechaniczne

Żywotność mechaniczna, najmniejszy	10.000.000 operacji
Kierunek aktywacji	Links
Siła wymuszonego rozwarcia, minimalne	50 N
Tightening torque of the fixing screws	2 Nm
Tightening torque of the fastening screws for the housing cover	2,6 Nm

Mechanical data - Connection technique

Konektor	Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne	0,34 mm²
Przekrój kabla, maksimum	1,5 mm²
Tightening torque of electrical connection, minimum	0,6 Nm
Moment dokręcania przyłącza elektrycznego, maksimum	0,8 Nm

Dane mechaniczne - Wymiary

Długość	32,4 mm
Szerokość	40 mm
Wysokość	93,4 mm
Szerokość aktywatora	91 mm
Wysokość aktywatora	21,4 mm

Warunki otoczenia

Stopień ochrony	IP66 IP67
Ambient temperature	-30 ... +80 °C
Ocena zabezpieczenia	I

Ambient conditions - Insulation values

Znamionowe napięcie izolacji	300 VAC
Znamionowe napięcie udarowe wytrzymywane	4 kV
Stopień zanieczyszczenia zgodnie z IEC/EN 60947-1	3

Dane elektryczne

Znamionowy prąd cieplny	10 A
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1	400 A
Kategoria użytkowania AC-15	240 VAC
Kategoria użytkowania AC-15	3 A
Kategoria użytkowania DC-13	24 VDC
Kategoria użytkowania DC-13	3 A
Element przełączający	2 zestyki (NC)
Materiał zestyków, elektrycznych	Srebro

Note

Uwaga (informacje ogólne)	Zalecane długości linki dla wyłączników linkowych stopu awaryjnego w zależności od zakresu temperatury otoczenia. Aby skompensować deformację kauszy linkę należy po zamontowaniu pociągnąć kilka razy. Następnie należy ponownie ustawić naciąg linki przy pomocy śruby oczkowej lub napinacza. Co 2 do 5 m należy zamocować śruby oczkowe lub inne przelotki linki, patrz akcesoria

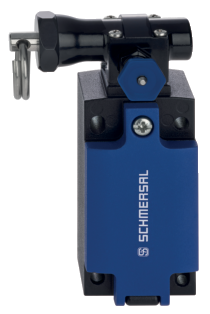

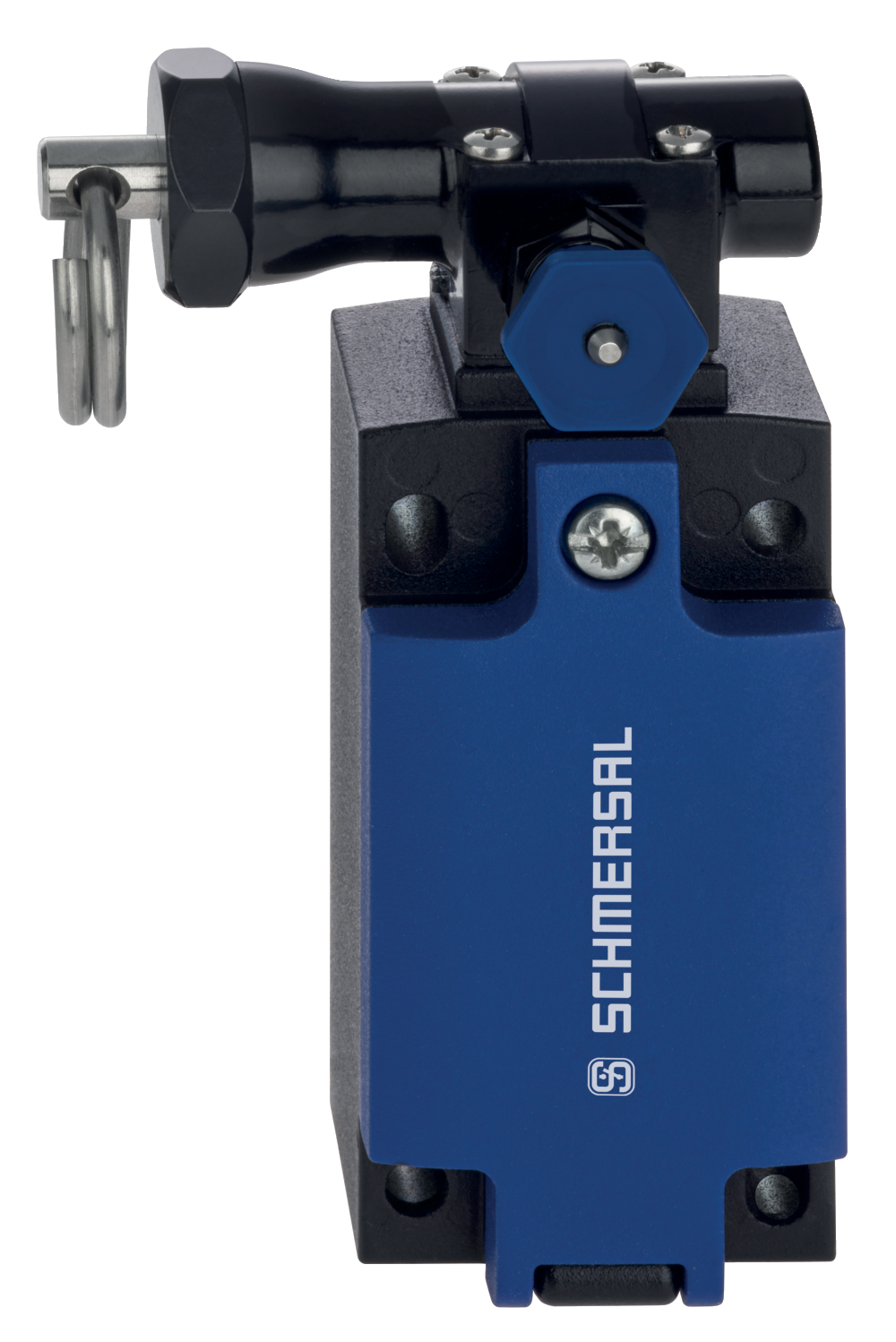

Zdjęcie produktu (pojedyncze zdjęcie katalogowe)

ID: kzq315f02

| 526,7 kB | .jpg | 352.778 x 528.461 mm - 1000 x 1498 px - 72 dpi

| 57,2 kB | .png | 74.083 x 110.772 mm - 210 x 314 px - 72 dpi

| 43,0 kB | .jpg | 82.55 x 123.47200000000001 mm - 234 x 350 px - 72 dpi

| 39,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

EU Conformity Declaration

Pdf

Deklaracja zgodności UE

Oryginał

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Niemcy
Internet: www.schmersal.com

Wyjaśnienie:

Niniejszym oświadczamy, że niżej wymienione elementy konstrukcyjne spełniają wymagania podanych niżej Europejskich Dyrektyw w zakresie koncepcji i konstrukcji.

Oznaczenie elementu konstrukcyjnego:

ZQ215 / ZQ315 ¹⁾
TQ215 / TQ315 ²⁾

Typ:

Patrz klucz zamówieniowy

Opis elementu konstrukcyjnego:

Linkowe wyłączniki stopu awaryjnego ZQ215 ZQ315 ¹⁾,
Wyłączniki linkowe TQ215 oraz TQ315 ²⁾

Odnośne dyrektywy:	¹⁾ Dyrektywa maszynowa	2006/42/EG
	²⁾ Dyrektywa niskonapięciowa	2014/35/EU
	Dyrektywa RoHS	2011/65/EU

Zastosowane normy:

EN 60947-5-1:2017 + AC:2020
¹⁾ EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017
¹⁾ EN ISO 13850:2015

Osoba upoważniona do sporządzenia dokumentacji technicznej:

Oliver Wacker
Möddinghofe 30
42279 Wuppertal

Miejscowość i data wystawienia:

Wuppertal, 26. kwietnia 2023

Prawnie wiążący podpis
Philip Schmersal
Dyrektor

UK Conformity Declaration

Pdf

UK Declaration of Conformity

Company:

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Declaration:

We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.

Name of the component:

ZQ215 / ZQ315 ¹⁾
TQ215 / TQ315 ²⁾

Type:

See ordering code

Description of the component:

Pull-wire emergency stop switch ZQ215 and ZQ315 ¹⁾,
Pull-wire switch TQ215 and TQ315 ²⁾

Relevant legislation:	¹⁾ Supply of Machinery (Safety) Regulations	2008
	²⁾ Electrical Equipment (Safety) Regulations	2016
	The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations	2012

Designated standards:

EN 60947-5-1:2017 + AC:2020
¹⁾ EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017
¹⁾ EN ISO 13850:2015

UK-Importer / Person authorised for the compilation of the technical documentation:

Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL

Place and date of issue:

Wuppertal, May 25, 2023

Authorised signature
Philip Schmersal
Managing Director

Schmersal-Polska Sp.j., ul. Baletowa 29, 02-867 Warszawa

Dane zostały starannie sprawdzone. Zdjęcia mogą odbiegać od rzeczywistości. Dalsze dane techniczne znajdują się w instrukcji obsługi. Możliwe są zmiany i błędy techniczne.
