T2C 470-33Y
T2C 470-33Y
Downloads
- 4 wloty kablowe M 20 x 1.5
- Obudowa metalowa
- 6 Zestyki
- 130 mm x 194 mm x 64 mm ( Trzpień z kulką z przodu)
- z blokowaniem w pozycji końcowej
- Głowicę można obracaćo 4 x 90°
- Zmiana kierunku aktywacji poprzez obrócenie głowicy
- Dźwignia utwardzana powierzchniowo
Klucz zamówieniowy
| Oznaczenie typu produktu |
T2C 470-33Y |
| Numer artykułu (Numer katalogowy) |
101059736 |
| EAN (European Article Number) |
4030661037271 |
| eCl@ss number, version 12.0 |
27-27-06-01 |
| eCl@ss number, version 11.0 |
27-27-06-01 |
| Numer eCl@ss, wersja 9.0 |
27-27-06-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Certyfikaty - Normy
| Certyfikaty |
INMETRO |
Właściwości ogólne
| Normy |
EN IEC 60947-5-1 |
| Zasada działania |
mechaniczne |
| Materiał obudowy |
Żeliwo szare, ocynkowane |
| Materiał powłoki obudowy |
malowane |
| Ciężar brutto |
2.865 g |
Dane ogólne - właściwości
| Liczba zestyków NC |
3 |
| Liczba zestyków NO |
3 |
Dane mechaniczne
| Element aktywujący |
Dźwignia widełkowa |
| Żywotność mechaniczna, najmniejszy |
10.000.000 operacji |
| Rozwarcie styków |
maks. 2 x 6 mm |
| Szybkość najazdu, minimalne |
1 mm/min |
| Szybkość najazdu, maksimum |
0,5 m/s |
| Uwaga (prędkość aktywacji) |
Prędkość najazdu pod kątem, poprzecznie do osi wyłącznika |
Mechanical data - Connection technique
| Konektor |
Połączenie śrubowe M20 x 1.5 |
| Przekrój kabla, minimalne |
1,5 mm² |
| Przekrój kabla, maksimum |
2,5 mm² |
| uwaga |
Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. |
| Przekrój żyły |
13 AWG |
Dane mechaniczne - Wymiary
| Długość czujnika |
64 mm |
| Szerokość czujnika |
130 mm |
| Wysokość czujnika |
289 mm |
Warunki otoczenia
| Stopień ochrony |
IP65 |
| Ambient temperature |
-30 ... +90 °C |
Ambient conditions - Insulation values
| Znamionowe napięcie izolacji |
400 V |
Dane elektryczne
| Znamionowy prąd cieplny |
16 A |
| Kategoria użytkowania AC-15 |
400 VAC |
| Kategoria użytkowania AC-15 |
4 A |
| Element przełączający |
zestyk (NO), zestyk (NC) |
| Uwaga (element przełączający) |
z podwójną przerwą |
| Zasada przełączania |
Wolnoprzełączające |
| Materiał zestyków, elektrycznych |
Srebro |
Filtr językowy
Karta katalogowa
Instrukcja obsługi i deklaracja zgodności
Certyfikat DNV-GL
pobierz najnowszą wersję Adobe Reader

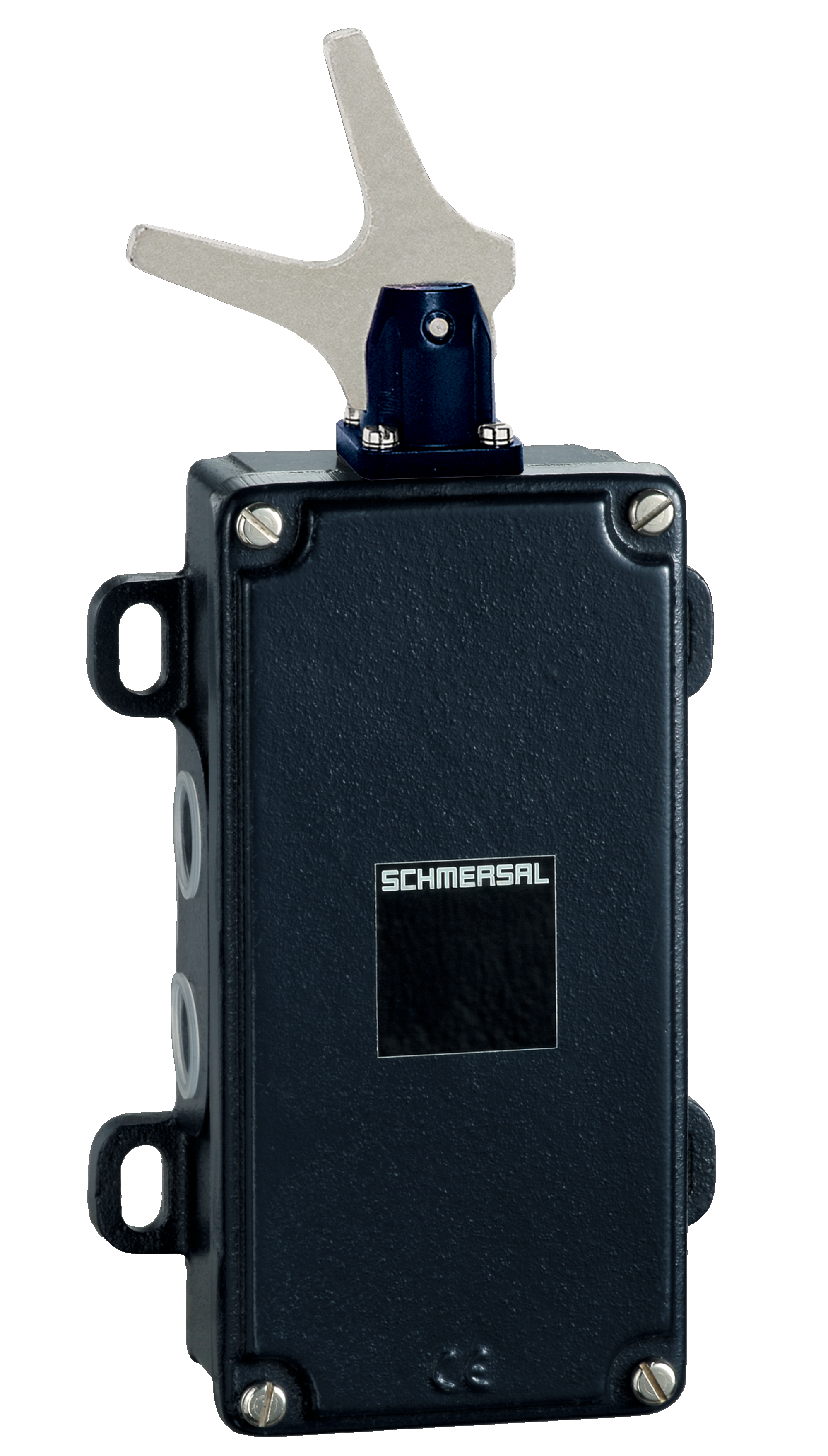

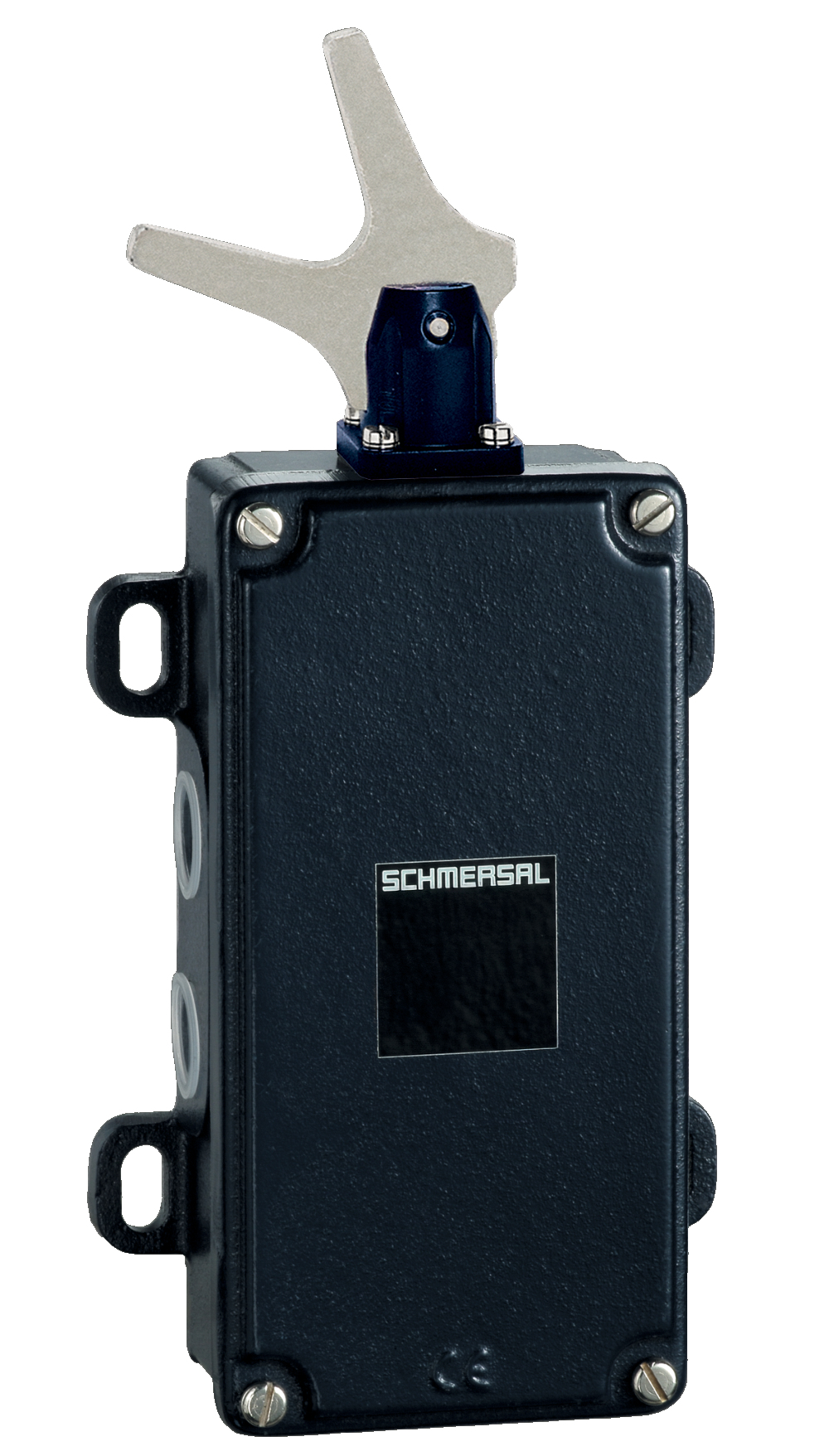

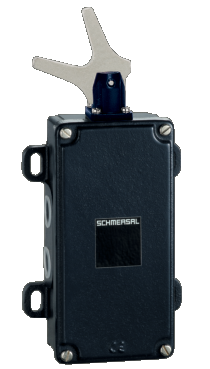

Zdjęcie produktu (pojedyncze zdjęcie katalogowe)
ID: kt-47f03
| 729,3 kB | .jpg | 352.778 x 619.831 mm - 1000 x 1757 px - 72 dpi
| 81,3 kB | .png | 74.083 x 130.175 mm - 210 x 369 px - 72 dpi
| 27,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 72,9 kB | .jpg | 240.947 x 423.333 mm - 683 x 1200 px - 72 dpi
| 6,7 MB | .png | 169.333 x 297.603 mm - 2000 x 3515 px - 300 dpi
| 33,9 kB | .jpg | 70.203 x 123.47200000000001 mm - 199 x 350 px - 72 dpi
Rysunek wymiarowy Urządzenie podstawowe
Rysunek wymiarowy Aktywator
Schmersal-Polska Sp.j., ul. Baletowa 29, 02-867 Warszawa
Dane zostały starannie sprawdzone. Zdjęcia mogą odbiegać od rzeczywistości. Dalsze dane techniczne znajdują się w instrukcji obsługi. Możliwe są zmiany i błędy techniczne.
