SZ40
- odpowiednie do montażu wewnątrz i na zewnątrz obszaru niebezpiecznego
- Dla zapobiegania nieumyślnemu zamknięciu, np. podczas konserwacji
- Do złożonych instalacji
- Zapobiega aktywacji wyłącznika
- Blokada serwisowa z 6 okrągłymi otworami
Klucz zamówieniowy
| Oznaczenie typu produktu |
SZ40 |
| Numer artykułu (Numer katalogowy) |
103053182 |
| EAN (European Article Number) |
4030661634074 |
| eCl@ss number, version 12.0 |
27-27-26-92 |
| eCl@ss number, version 11.0 |
27-27-26-92 |
| Numer eCl@ss, wersja 9.0 |
27-27-26-92 |
| ETIM number, version 7.0 |
EC002594 |
| ETIM number, version 6.0 |
EC002594 |
Właściwości ogólne
| Materiał części roboczych |
Plastic, glass-fibre reinforced thermoplastic |
| Kolor obudowy |
czerwony |
| Kolor elementu sterującego |
Czarne |
| Ciężar brutto |
69 g |
| Materiał uchwytu |
Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym |
| Kolor uchwytu |
Czarne |
Dane mechaniczne
| Wykonanie śrub mocujących |
2x M5 |
| Type of the screw head |
Flat head screw |
Dane mechaniczne - Wymiary
| Długość |
109 mm |
| Szerokość |
19 mm |
| Wysokość |
12 mm |
| Średnica otworu |
6 mm |
Filtr językowy
Karta katalogowa
Instrukcja obsługi (dodatek/instrukcja skrócona)
pobierz najnowszą wersję Adobe Reader

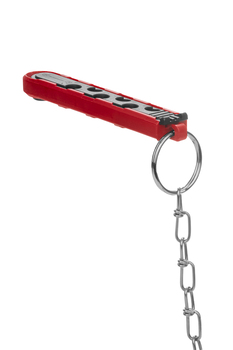

Zdjęcie produktu (pojedyncze zdjęcie katalogowe)
ID: kaz40f59
| 168,6 kB | .jpg | 352.425 x 528.8140000000001 mm - 999 x 1499 px - 72 dpi
| 22,1 kB | .png | 73.73100000000001 x 110.772 mm - 209 x 314 px - 72 dpi
| 11,1 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 1,3 MB | .png | 169.249 x 253.91500000000002 mm - 1999 x 2999 px - 300 dpi
| 17,1 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 px - 72 dpi

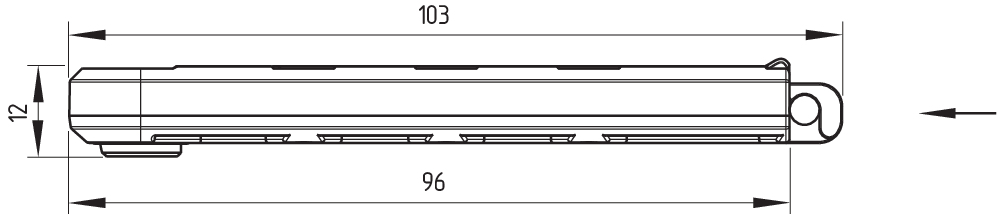

Rysunek wymiarowy Urządzenie podstawowe

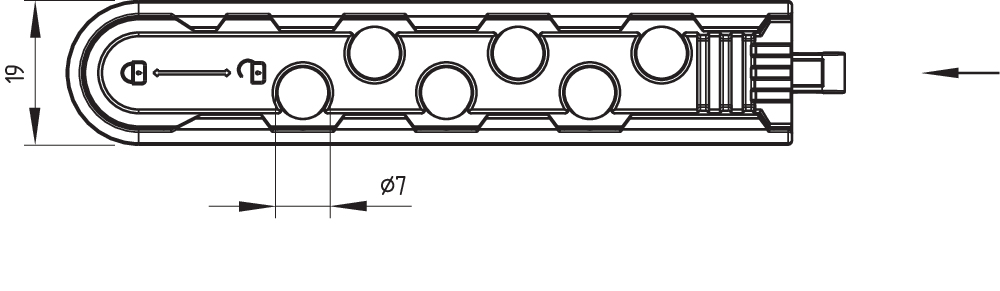

Rysunek wymiarowy Urządzenie podstawowe

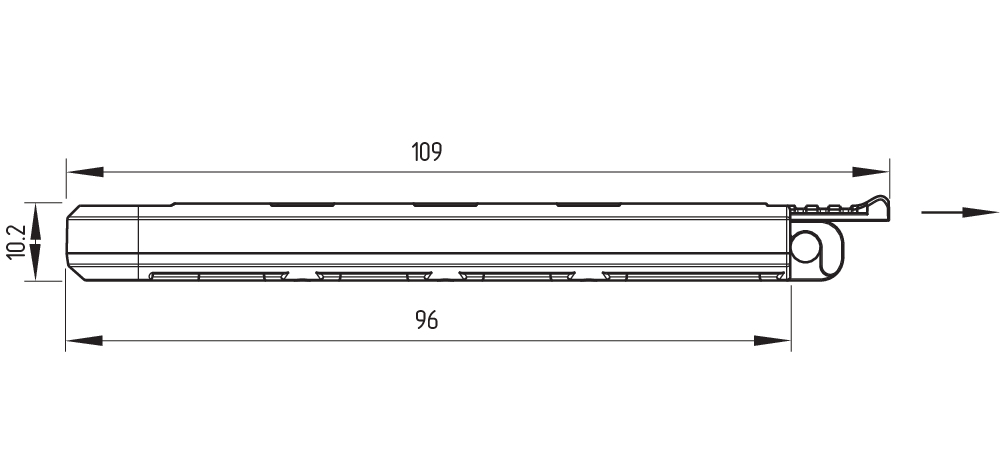

Rysunek wymiarowy Urządzenie podstawowe

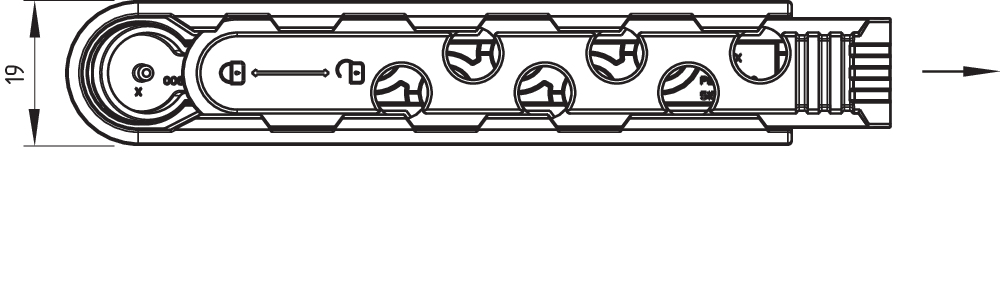

Zastosowanie Ilustracja Produkt

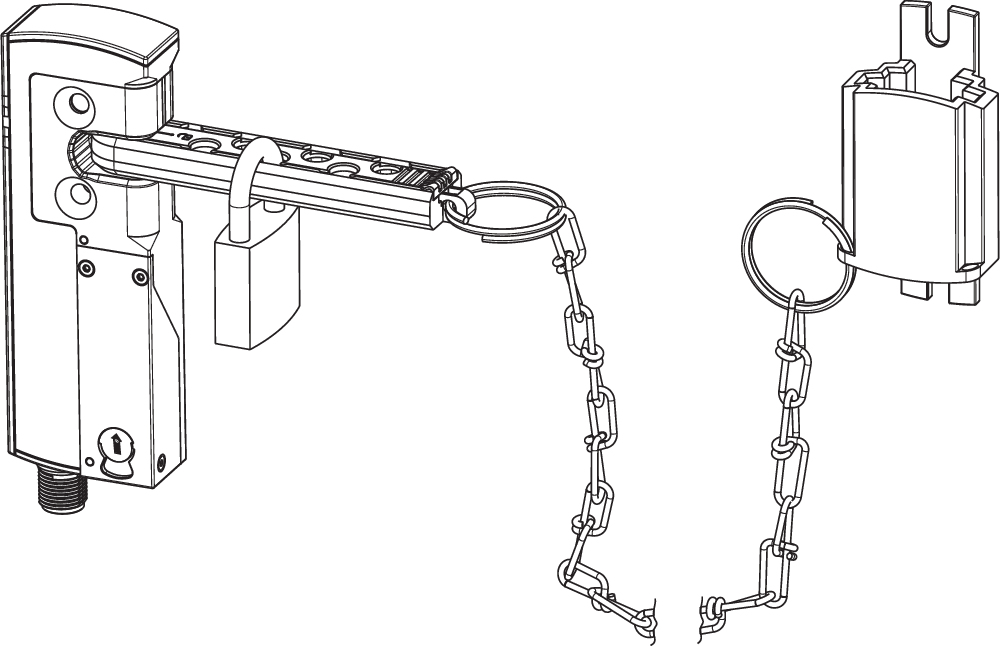

Zastosowanie Ilustracja Produkt

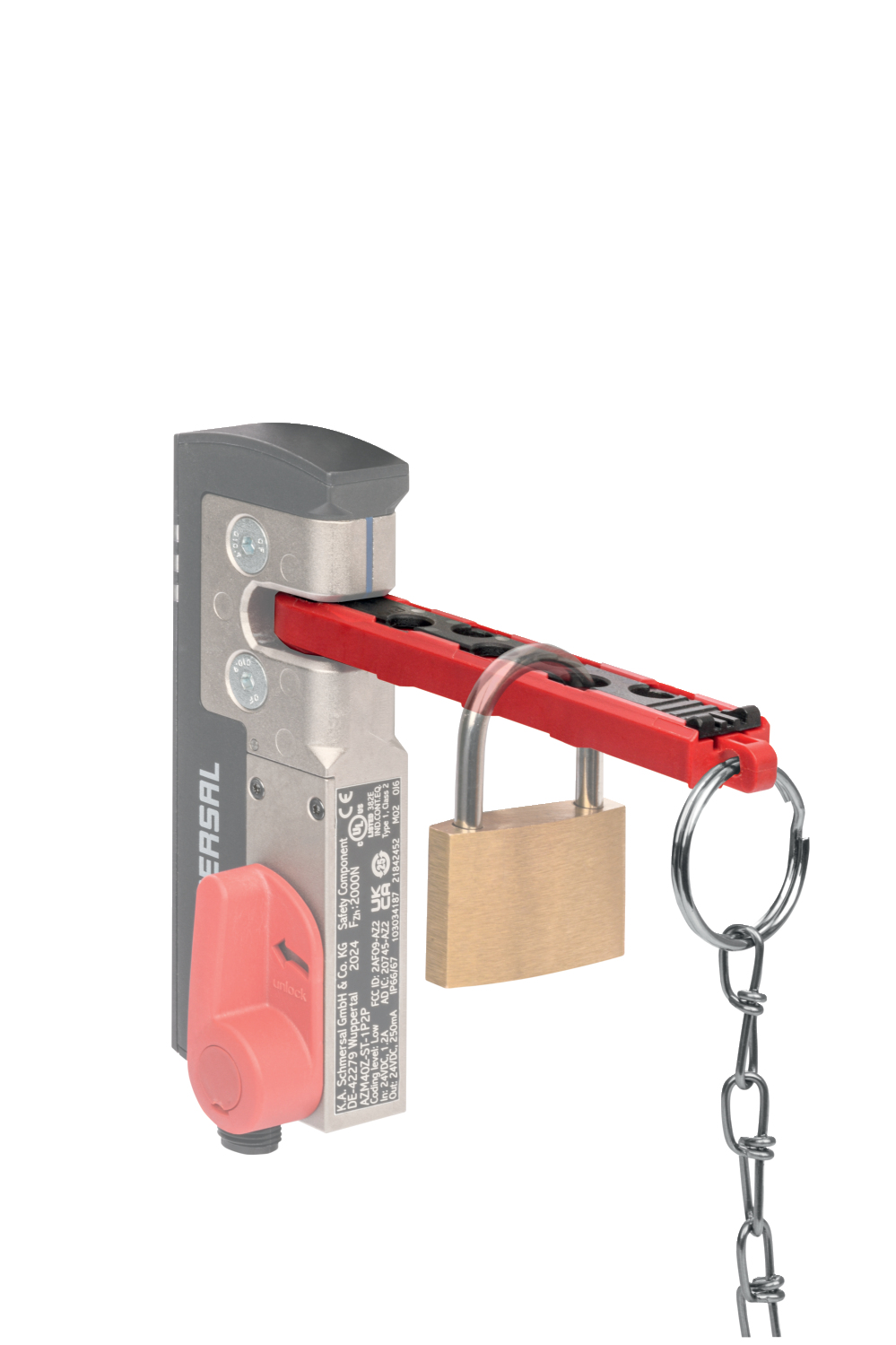

Przykład montażu
ID: kaz40f56
| 297,2 kB | .jpg | 352.425 x 528.8140000000001 mm - 999 x 1499 px - 72 dpi
| 45,5 kB | .png | 73.73100000000001 x 110.772 mm - 209 x 314 px - 72 dpi
| 26,6 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 px - 72 dpi
| 295,8 kB | .jpg | 352.425 x 528.8140000000001 mm - 999 x 1499 px - 72 dpi
| 20,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 45,4 kB | .png | 73.73100000000001 x 110.772 mm - 209 x 314 px - 72 dpi
| 26,4 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 px - 72 dpi
| 3,1 MB | .png | 126.93700000000001 x 190.437 mm - 1999 x 2999 px - 400 dpi
Schmersal-Polska Sp.j., ul. Baletowa 29, 02-867 Warszawa
Dane zostały starannie sprawdzone. Zdjęcia mogą odbiegać od rzeczywistości. Dalsze dane techniczne znajdują się w instrukcji obsługi. Możliwe są zmiany i błędy techniczne.
