SRB206SQ 24V AC/DC
SRB206SQ 24V AC/DC
Downloads
- 2 zestyki bezpieczeństwa, STOP 0
- 6 Wyjścia sygnalizacyjne
- Analiza do 6 osłon bezpieczeństwa
- Nadaje się do przetwarzania sygnałów styków bezpotencjałowych
Klucz zamówieniowy
| Uwaga (możliwość dostawy) |
Niedostępne! |
| Oznaczenie typu produktu |
SRB206SQ 24V AC/DC |
| Numer artykułu (Numer katalogowy) |
101173934 |
| EAN (European Article Number) |
4250116201877 |
| eCl@ss number, version 12.0 |
27-37-18-19 |
| eCl@ss number, version 11.0 |
27-37-18-19 |
| Numer eCl@ss, wersja 9.0 |
27-37-18-19 |
| ETIM number, version 7.0 |
EC001449 |
| ETIM number, version 6.0 |
EC001449 |
Certyfikaty - Normy
| Certyfikaty |
cULus |
Właściwości ogólne
| Normy |
EN IEC 62061 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 61508 EN IEC 60204-1 EN IEC 60947-1 |
| Niesprzyjające warunki klimatyczne |
EN 60068-2-78 |
| Materiał obudowy |
Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym, obudowa wentylowana |
| Ciężar brutto |
400 g |
Dane ogólne - właściwości
| Bezpiecznik elektroniczny |
Tak |
| Wykrywanie zerwania przewodu |
Tak |
| Wykrywanie zwarcia |
Tak |
| Zaciski odłączalne |
Tak |
| Wejście uruchamiania |
Tak |
| Obwód sprzężenia zwrotnego |
Tak |
| Funkcja automatycznego resetu |
Tak |
| Reset z detekcją zbocza |
Tak |
| Reset po odłączeniu napięcia zasilania |
Tak |
| Wykrywanie zwarcia doziemnego |
Tak |
| Zintegrowany wskaźnik, status |
Tak |
| Liczba zestyków pomocniczych |
6 |
| Liczba diod LED |
4 |
| Liczba zestyków NC |
12 |
| Liczba zestyków bezpieczeństwa |
2 |
| Liczba wyjść sygnalizacyjnych |
6 |
Klasyfikacja
| Normy, przepisy |
EN IEC 60947-5-1 EN IEC 61508 |
| Kategoria zatrzymania |
0 |
Klasyfikacja - wyjścia przekaźnikowe
| Performance Level, stop 0, up to |
d |
| Kategoria, Stop 0 |
3 |
| Diagnostic Coverage (DC) Level, Stop 0 |
> 60 % |
| Wartość PFH, Stop 0 |
2,00 x 10⁻⁷ /h |
| Safety Integrity Level (SIL), Stop 0 |
2 |
| Żywotność |
20 Rok(lata) |
| Common Cause Failure (CCF), minimum |
65 |
Dane mechaniczne
| Żywotność mechaniczna, najmniejszy |
10.000.000 operacji |
| Montaż |
montaż na standardowej szynie DIN wg EN 60715 |
Mechanical data - Connection technique
| Oznaczenia przyłączy |
IEC/EN 60947-1 |
| Przekrój kabla, minimalne |
0,25 mm² |
| Przekrój kabla, maksimum |
2,5 mm² |
| Moment dokręcania zacisków |
0,6 Nm |
| Allowed type of cable |
solid single-wire flexible |
| Przyłącze (mechaniczne) |
Screw terminals |
Dane mechaniczne - Wymiary
| Szerokość |
45 mm |
| Wysokość |
100 mm |
| Głębokość |
121 mm |
Warunki otoczenia
| Stopień ochrony obudowy |
IP40 |
| Stopień ochrony miejsca instalacji |
IP54 |
| Stopień ochrony zacisków lub przyłączy |
IP20 |
| Ambient temperature |
-25 ... +45 °C |
| Storage and transport temperature |
-40 ... +85 °C |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 |
10...55 Hz, amplituda 0,35 mm, ± 15 % |
| odporność na uderzenie |
30 g / 11 ms |
Ambient conditions - Insulation values
| Znamionowe napięcie udarowe wytrzymywane |
4 kV |
| Kategoria przepięcia |
III |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 |
2 |
Dane elektryczne
| Zakres częstotliwości |
50 Hz 60 Hz |
| Operating voltage |
24 VAC -15 % / +10 % |
| Ripple voltage |
10 % |
| Rated operating voltage |
24 VAC |
| Rated operating voltage |
24 VDC |
| Prąd znamionowy |
275 mA |
| Znamionowe napięcie AC dla sterowników, 50 Hz, minimalne |
20.4 VAC |
| Znamionowe napięcie AC dla sterowników, 50 Hz, maksimum |
26.4 VAC |
| Znamionowe napięcie AC dla sterowników, 60 Hz, minimalne |
20.4 VAC |
| Znamionowe napięcie AC dla sterowników, 60 Hz, maksimum |
26.4 VAC |
| Znamionowe napięcie zasilające sterowania dla DC, minimum |
20,4 VDC |
| Znamionowe napięcie zasilające sterowania dla DC, maksimum |
28,8 VDC |
| Kategoria użytkowania AC-15 |
230 VAC |
| Kategoria użytkowania AC-15 |
6 A |
| Kategoria użytkowania DC-13 |
24 VDC |
| Kategoria użytkowania DC-13 |
6 A |
| Elektryczny pobór mocy |
3,6 W |
| Elektryczny pobór mocy |
6,6 VA |
| Rezystancja zestyków, maksimum |
0,1 Ω |
| Uwaga (Rezystancja nowych zestyków) |
w nowym stanie |
| Opóźnienie zwolnienia przekaźnika w przypadku stopu awaryjnego, maksimum |
30 ms |
| Opóźnienie włączenia w przypadku RESETU, typowe |
50 ms |
| Materiał zestyków, elektrycznych |
AgCdO, samoczyszczący, wymuszone prowadzenie |
Dane elektryczne - wejścia cyfrowe
| Rezystancja, maksimum |
40 Ω |
Dane elektryczne - Kompatybilność elektromagnetyczna (EMC)
| Klasa kompatybilnosci elektromagnetycznej |
Dyrektywa o kompatybilności elektromagnetycznej |
Wskaźnik stanu
| Wskazane stany działania |
Przekaźnik pozycyjny K2 Przekaźnik pozycyjny K1 Wewnętrzne napięcie robocze Ui |
Pozostałe dane
| Uwaga (zastosowania aplikacyjne) |
Osłony bezpieczeństwa Przycisk stopu awaryjnego Linkowe wyłączniki stopu awaryjnego |
Note
| Uwaga (informacje ogólne) |
Obciążenia indukcyjne (np. styczniki, przekaźniki itp.) należy wytłumić przy pomocy odpowiedniego obwodu. |

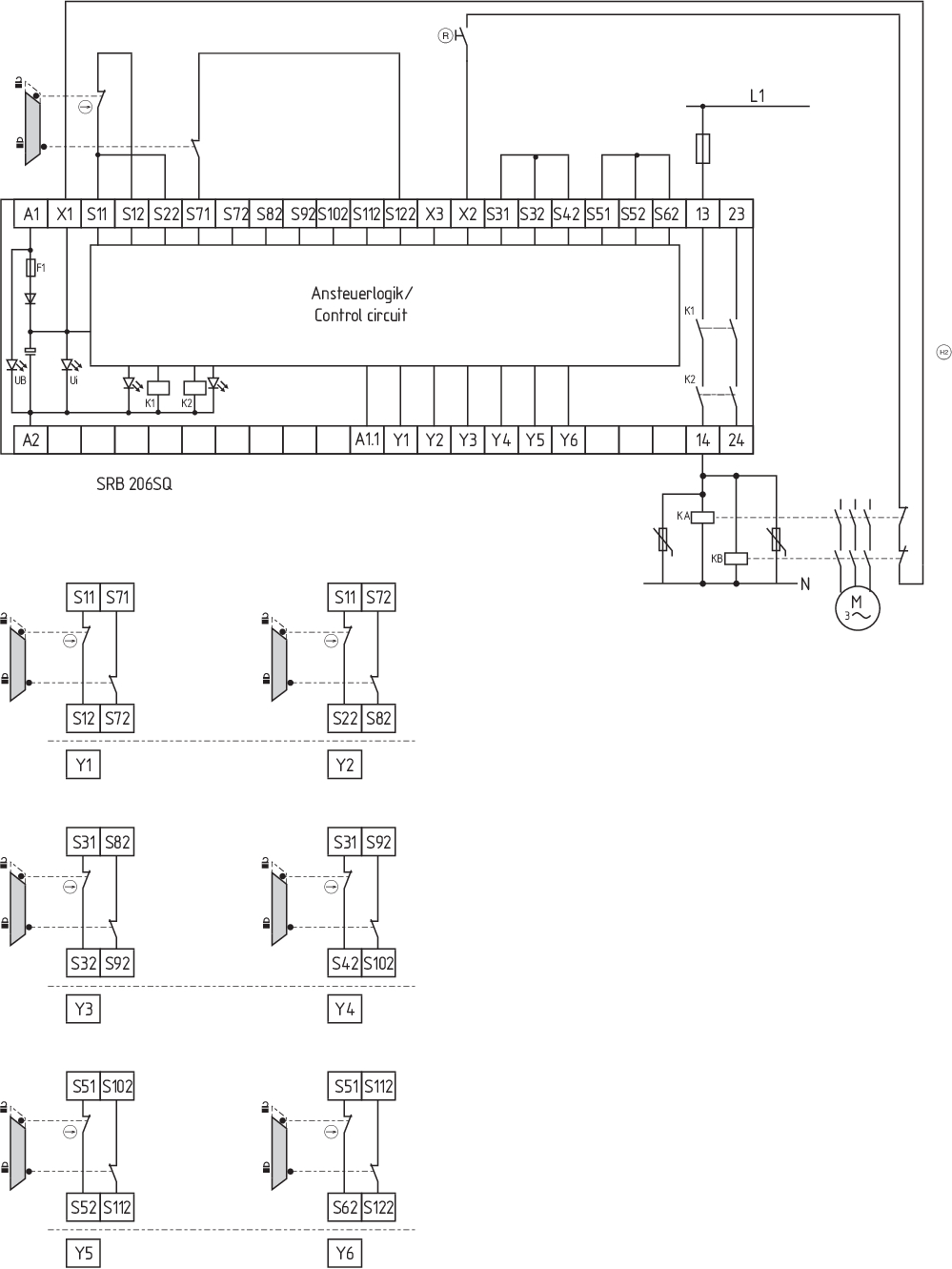

Przykład połączeń
| Uwaga (przykład połączeń) |

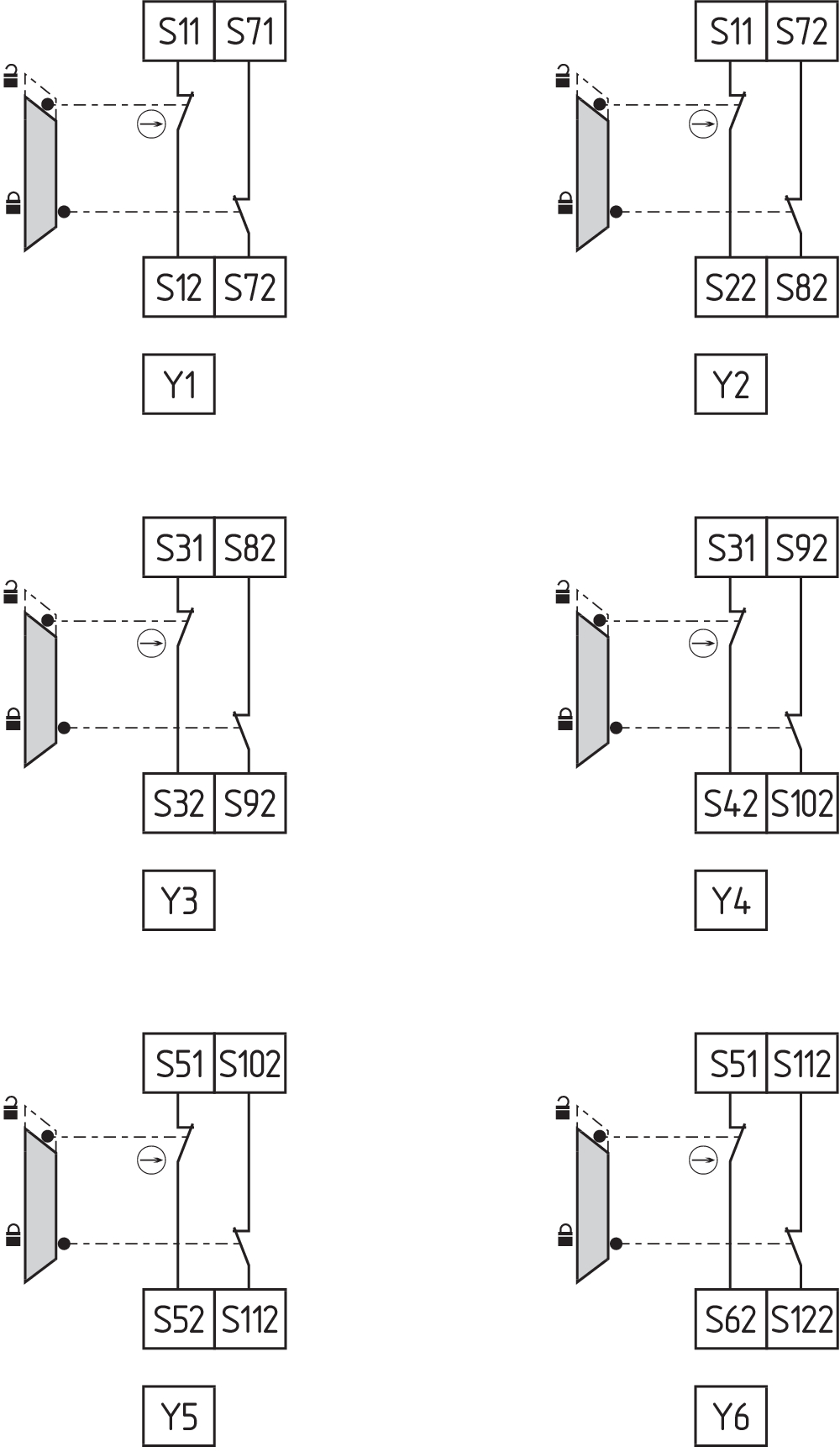

Schemat okablowania dla zamknietej osłony bezpieczeńatwa i stanu z wyłączonym zasilaniem. Automatyczne uruchomienie: Programowanie automatycznego uruchomienia odbywa się przez podłączenie obwodu sprzężenia zwrotnego do zacisków X1/X3. Jeżeli obwód sprzężenia zwrotnego nie jest potrzebny, należy zastąpić go mostkiem. Wyjścia przekaźnikowe: odpowiednie dla sterowania 2-kanałowego, dla zwiększenia pojemności lub liczby zestyków za pomocą styczników lub przekaźników o zestykach lustrzanych. Sterownik rozpoznaje zwarcie międzykanałowe, przerwanie kabla lub upływ doziemny w obwodzie monitorowania. Poziom wejściowy: przykład pokazuje sterowanie dwukanałowe monitorowania osłony bezpieczeństwa z dwoma wyłącznikami pozycyjnymi, w tym jednym z wymuszonym rozwaciem, zewnętrznym przyciskiem resetu (R); kontrolą zwarć międzykanałowych i obwodem sprzężenia zwrotnego (H2) Jeżeli monitorowanych jest więcej osłon bezpieczeństwa, należy je podłączyć zgodnie z tabelą okablowania. Pojedyncza awaria czujników nie powoduje utraty bezpieczeństwa. Gdy wystąpi pojedynczy błąd, funkcja bezpieczeństwa zawsze pozostaje zachowana. Wykrywane są niektóre, ale nie wszystkie błędy. Nagromadzenie nieznanych błędów może prowadzić do utraty funkcji bezpieczeństwa. |
Filtr językowy
Karta katalogowa
Instrukcje montażu i okablowania
Instrukcja obsługi i deklaracja zgodności
Certyfikat UL
Przykład połączeń (okablowanie elektryczne)
Wykres siły i ruchu
pobierz najnowszą wersję Adobe Reader

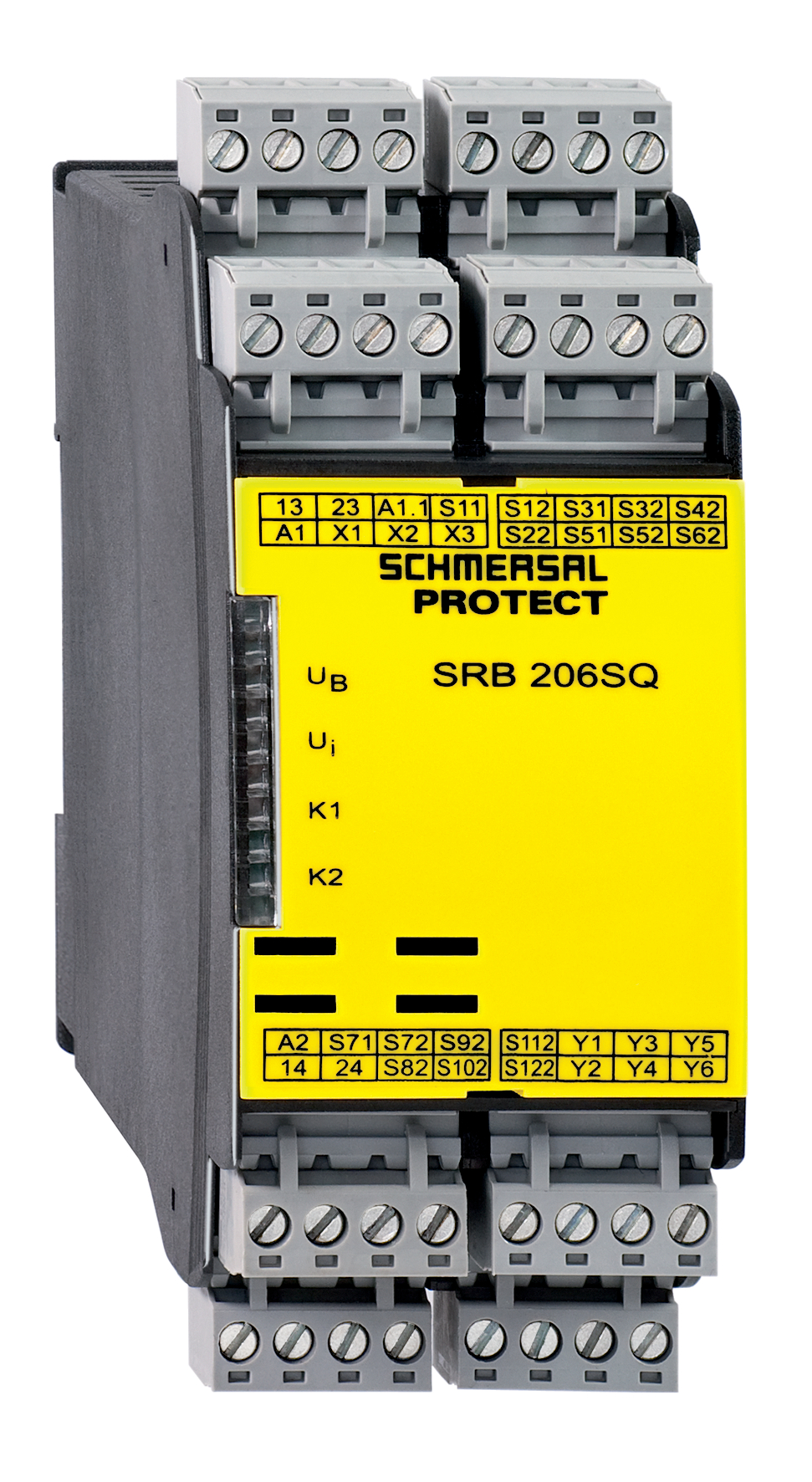

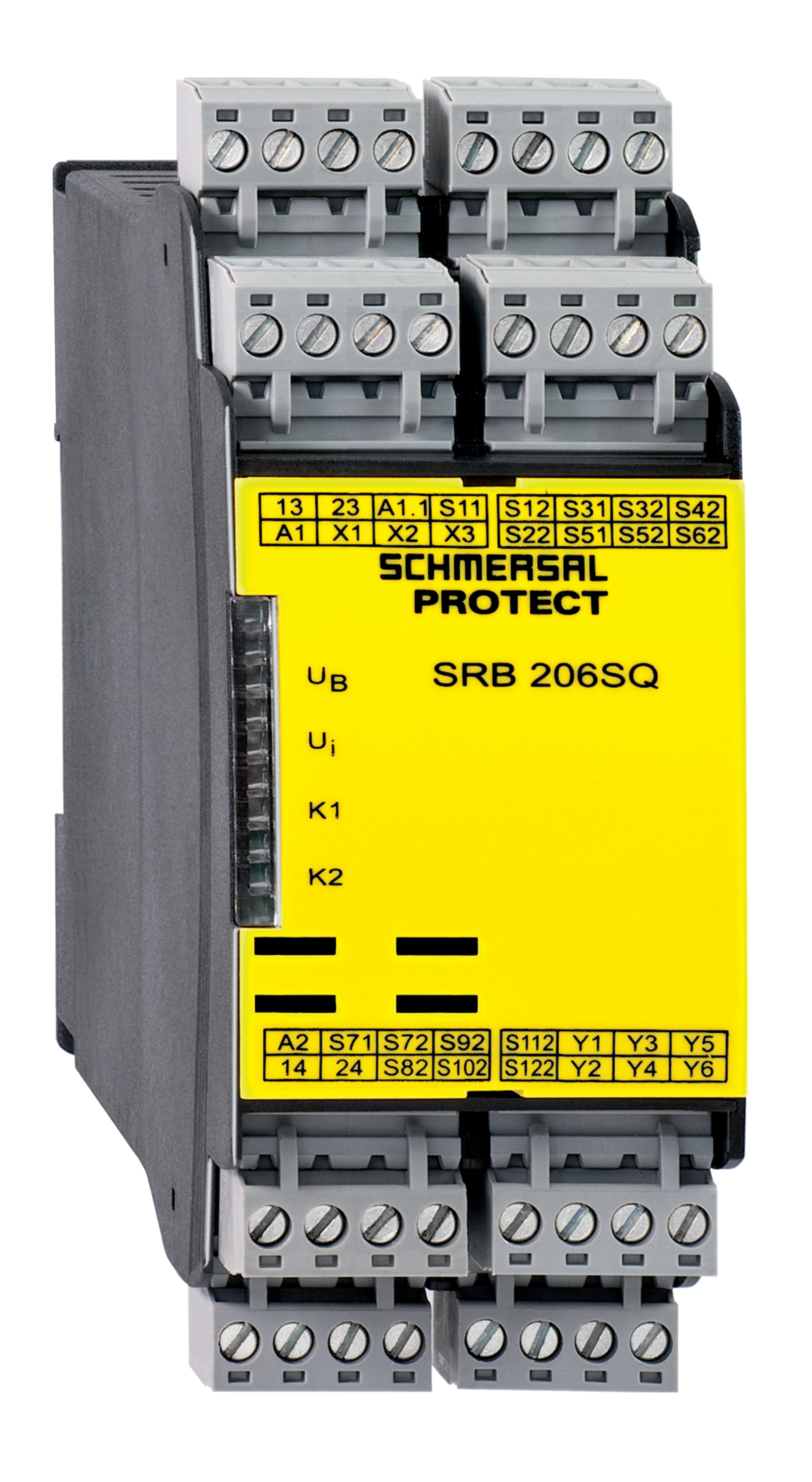

Zdjęcie produktu (pojedyncze zdjęcie katalogowe)
