SLC 220-E/R0625-30-RFB
SLC 220-E/R0625-30-RFB
- Klasa ochrony IP65
- Kategoria bezpieczeństwa 2 wg IEC 61496-1
- Rozdzielczość 30 i 80 mm
- Wysokość obszaru zabezpieczanego z 175 mm … 1675 mm
Klucz zamówieniowy
| Uwaga (możliwość dostawy) |
Niedostępne! |
| Oznaczenie typu produktu |
SLC 220-E/R0625-30-RFB |
| Numer artykułu (Numer katalogowy) |
101206255 |
| eCl@ss number, version 12.0 |
27-27-27-04 |
| eCl@ss number, version 11.0 |
27-27-27-04 |
| Numer eCl@ss, wersja 9.0 |
27-27-27-04 |
| ETIM number, version 7.0 |
EC002549 |
| ETIM number, version 6.0 |
EC002549 |
Certyfikaty - Normy
| Certyfikaty |
cULus |
Właściwości ogólne
| Normy |
EN IEC 61496-2 EN IEC 61496-1 |
| Materiał obudowy |
Aluminium |
| Czas reakcji, maksimum |
19 ms |
| Ciężar brutto |
2.180 g |
Dane ogólne - właściwości
| Reset ręczny |
Tak |
| Funkcja wygaszania |
Tak |
| Zintegrowany wskaźnik, status |
Tak |
| Zintegrowany wskaźnik, diagnostyka |
Tak |
| Liczba bezpiecznych wyjść cyfrowych |
2 |
| Liczba promieni |
24 |
Klasyfikacja
| Normy, przepisy |
EN ISO 13849-1 EN IEC 61508 |
| Performance Level, up to |
d |
| Kategoria zgodnie z EN ISO 13849 |
2 |
| Wartość PFH |
3,59 x 10⁻⁷ /h |
| Safety Integrity Level (SIL) |
2 |
| Żywotność |
20 Rok(lata) |
| Kategoria bezpieczeństwa wg IEC 61496-1 |
2 |
Dane mechaniczne
| Zdolność wykrywania obiektów testowych przy v = 1,6 m/s |
30 mm |
| Wysokość obszaru zabezpieczanego |
625 mm |
| Zasięg, obszar zabezpieczany, minimum |
0,3 m |
| Zasięg, Obszar zabezpieczany, maksimum |
6 m |
| Długość fali czujników |
880 nm |
Mechanical data - Connection technique
| Konektor |
Konektor |
| Konektor, odbiornik |
Konektor M12, 8-polowy |
| Konektor, nadajnik |
Konektor M12, 8-polowy |
| Długość podłączanego przewodu, maksimum |
100 m |
Dane mechaniczne - Wymiary
| Średnica czujnika |
40 mm |
| Wysokość czujnika |
654 mm |
Warunki otoczenia
| Stopień ochrony |
IP65 |
| Ambient temperature |
-10 ... +50 °C |
| Storage and transport temperature |
-20 ... +70 °C |
| Ocena zabezpieczenia |
III |
Dane elektryczne
| Napięcie przełączania OSSD, sygnał HIGH |
24 V |
| Elektryczny pobór mocy od odbiornika |
8 W |
| Elektryczny pobór mocy nadajnika |
4 W |
Electrical data - Safety digital outputs
| Prąd wyjściowy (bezpieczne wyjście), maksimum |
0,2 A |
| Wyjście bezpieczne |
p-type |
Zakres dostawy
| Zakres dostawy |
Nadajnik + odbiornik, kątownik montażowy |
Akcesoria
| Zalecenie dot. urządzenia bezpieczeństwa |
SCR 211 |
Note
| Uwaga (informacje ogólne) |
Im W przypadku awarii (przerwania zasilania 0 V) maksymalny prąd upływowy wynosi 1 mA. |
Filtr językowy
Karta katalogowa
Instrukcja obsługi i deklaracja zgodności
Certyfikat UL
Broszura
Biblioteka/Library SISTEMA-VDMA
pobierz najnowszą wersję Adobe Reader

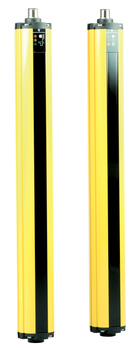

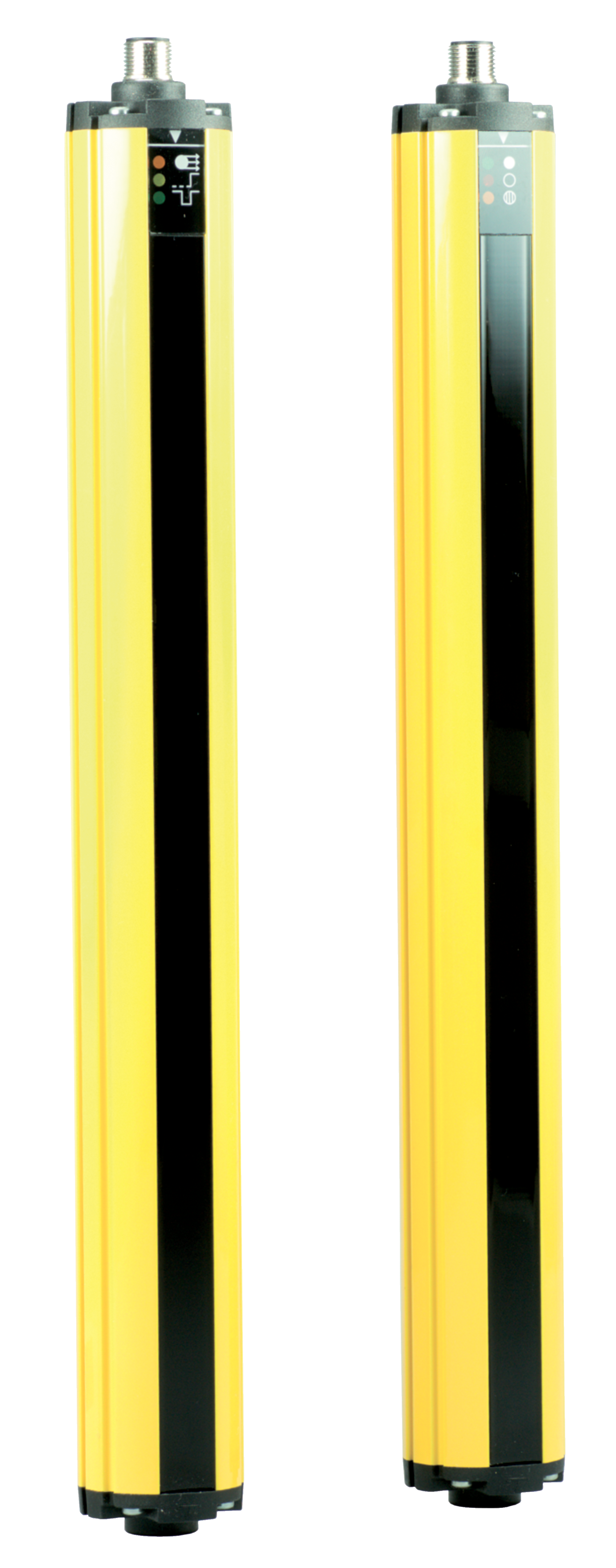

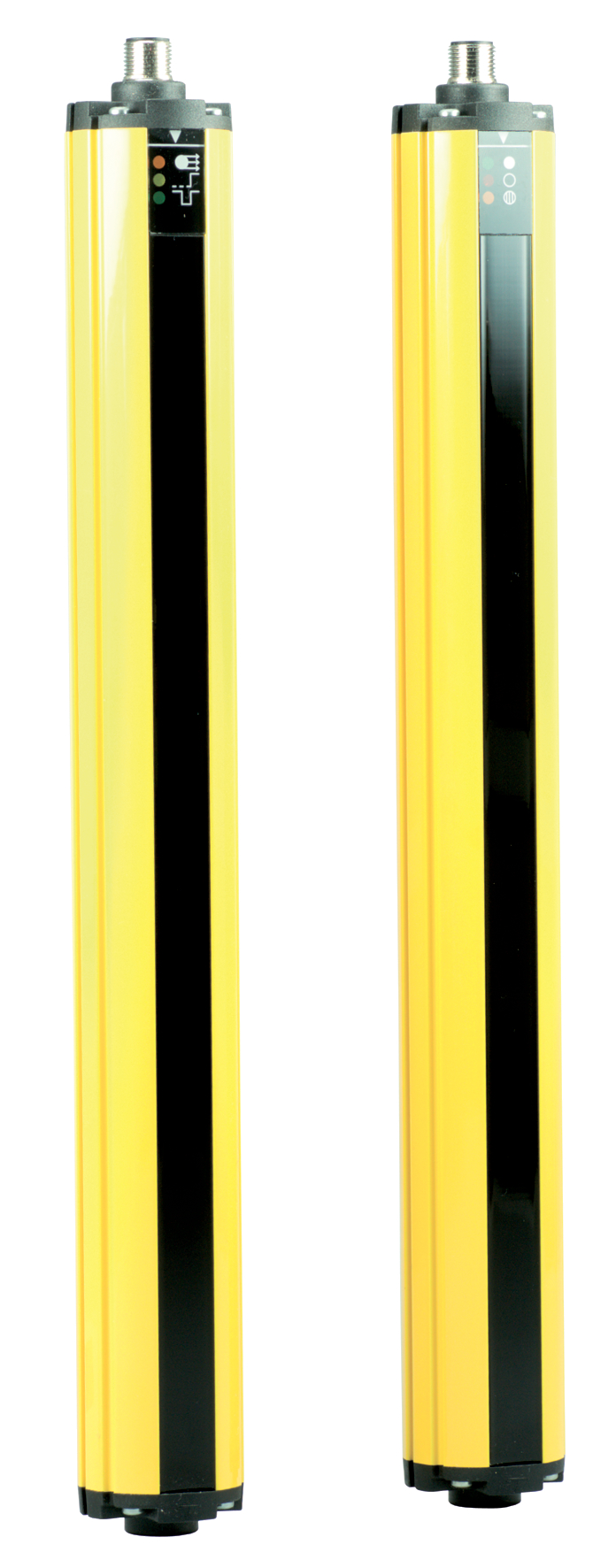

Zdjęcie produktu (pojedyncze zdjęcie katalogowe)
ID: kslc2f01
| 584,5 kB | .jpg | 245.53300000000002 x 625.1220000000001 mm - 696 x 1772 px - 72 dpi
| 61,6 kB | .png | 74.083 x 188.383 mm - 210 x 534 px - 72 dpi
| 26,1 kB | .jpg | 48.331 x 123.47200000000001 mm - 137 x 350 px - 72 dpi
| 20,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 6,5 MB | .png | 169.333 x 431.038 mm - 2000 x 5091 px - 300 dpi
Rysunek wymiarowy Urządzenie podstawowe
