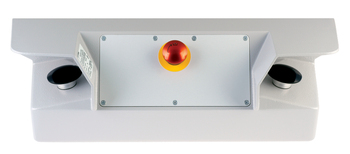

SEPLC05.2.1.0.22/95
SEPLC05.2.1.0.22/95
Downloads
| Oznaczenie typu produktu: SEPK02.0.(1).(2).(3)/(4).(5) SEPG05.3.(1).(2).(3)/(4).(5) SEP01.0.(1).(2).(3)/(4).(5) SEP01.4.(1).(2).(3)/(4).(5) SEPLC05.2.(1).(2).(3)/(4).(5) SEP07.0.(1).(2).(3)/(4).(5) SEP09.0.(1).(2).(3)/(4).(5) |
| Urządzenia sterownicze - producent i średnica głowicy (elementy nastawcze / ZATRZYMANIE AWARYJNE) w zależności od ➁ (W SEP09.0… nie występuje ZATRZYMANIE AWARYJNE) | |
| (1) | |
| 1 | Schmersal 55 mm / Schmersal 49 mm |
| 2 | Schmersal 42 mm / Schmersal 49 mm lub Siemens 40 mm / Schmersal 49 mm |
| 3 | Schmersal 42 mm / Schmersal 38,5 mm lub Siemens 40 mm / Siemens 40 mm |
| 4 | Schmersal 55 mm / Schmersal 38,5 mm |
| L | Pusta obudowa z otworami 22,3 mm (nie zamontowano urządzeń sterowniczych) |
| S-XXXX | Wersja specjalna z 4-pozycyjnym numerem bieżącym |
| (2) | |
| 0 | Urządzenia sterownicze firmy Schmersal |
| 1 | Urządzenia sterownicze firmy Siemens lub Schmersal / Siemens |
| (3) | |
| 0 | Średnica montażowa urządzeń sterowniczych (22,3 mm) |
| 1 | Średnica montażowa urządzeń sterowniczych (30,5 mm) |
| (4) | |
| 95 | Zestyk NC i zestyk NO elementów nastawczych w osobnej konstrukcji |
| (5) | |
| E1 | Przycisk grzybkowy o sile aktywacji 10,5 N |
| E2 | Przycisk grzybkowy o sile aktywacji 7,0 N |
| Z1 | E-Stop z 2 zestykami NC i 2 zestykami NO (nie dotyczy SEPK02.0….) |
| Z2 | Blokada włączenia z 1 zestykiem NC i 1 zestykiem NO (żółty przycisk przycisk grzybkowy z zatrzaskiem zamiast E-Stop) |
| Z3 | Blokada włączenia z 2 zestykami NC i 2 zestykami NO (żółty przycisk przycisk grzybkowy z zatrzaskiem zamiast E-Stop) |
| Z4 | Blokada włączenia z 1 zestykiem NC i 1 zestykiem NO (żółty przycisk grzybkowy z zatrzaskiem oprócz E-Stop) |
| Z5 | Blokada włączenia z 2 zestykami NC i 2 zestykami NO (żółty przycisk grzybkowy z zatrzaskiem oprócz E-Stop) |
| Z6 | Wstępnie wycięty panel Al z 11 otworami Ø 22,3 mm (tylko dla SEPLC05.2…) |
| Z7 | Jak Z6, ale otwory są zamknięte za pomocą zaślepek (tylko dla SEPLC05.2…) |
- Przycisk stopu awaryjnego w wersji metalowej Ø 49 mm
- 2 czarne przyciski sterujące Ø 55 mm w Metalwykonanie
- UWAGA: Dostęne do 2015.12.31 (zamiennik: -)
- Aluminiowa obudowa
- Panel operacyjny dla dodatkowych urządzeń kontrolujących i lampek sygnalizacych
- Zdejmowana płyta aluminiowa W x H = 230 x 150 mm
Klucz zamówieniowy
| Uwaga (możliwość dostawy) |
Niedostępne! |
| Oznaczenie typu produktu |
SEPLC05.2.1.0.22/95 |
| Numer artykułu (Numer katalogowy) |
101188802 |
| EAN (European Article Number) |
4250116203086 |
| eCl@ss number, version 12.0 |
27-37-12-19 |
| eCl@ss number, version 11.0 |
27-37-12-19 |
| Numer eCl@ss, wersja 9.0 |
27-37-12-19 |
| ETIM number, version 7.0 |
EC001260 |
| ETIM number, version 6.0 |
EC001260 |
Certyfikaty - Normy
| Certyfikaty |
cULus |
Właściwości ogólne
| Normy |
EN ISO 13850 EN ISO 13851 EN IEC 60947-5-1 EN IEC 60947-5-5 EN IEC 60947-1 |
| Materiał obudowy |
Aluminium |
| Materiał powłoki obudowy |
lakierowane proszkowo |
| Materiał płytki uszczerlniającej |
Aluminium |
| Kolor obudowy |
RAL 7004 |
| Ciężar brutto |
5.300 g |
Dane ogólne - właściwości
| odpowiednie do WYŁĄCZENIA AWARYJNEGO |
Tak |
| Możliwy zestaw konstrukcyjny |
Tak |
| Numer przycisku stopu awaryjnego |
1 |
| Liczba zestyków NC |
2 |
| Liczba zestyków NO |
2 |
| Liczba przycisków (elementów pozycjonujących) |
2 |
Dane mechaniczne
| Żywotność mechaniczna, najmniejszy |
10.000.000 operacji |
Mechanical data - Connection technique
| Konektor |
Połączenie śrubowe M20 x 1.5 |
| Przekrój kabla, maksimum |
1,5 mm² |
Dane mechaniczne - Wymiary
| Szerokość |
510 mm |
| Wysokość |
160 mm |
| Głębokość |
175 mm |
| Długość x Szerokość x Wysokość |
Wyłącznik E-stop z zatrzaskiem: 49 mm Przycisków (elementów pozycjonujących): 55 mm |
Warunki otoczenia
| Stopień ochrony |
IP54 |
Ambient conditions - Insulation values
| Znamionowe napięcie izolacji |
440 V |
Dane elektryczne
| Znamionowy prąd cieplny |
10 A |
| Kategoria użytkowania AC-15 |
250 VAC |
| Kategoria użytkowania AC-15 |
8 A |
| Kategoria użytkowania DC-13 |
24 VDC |
| Kategoria użytkowania DC-13 |
5 A |
Akcesoria
| Zalecenie (kombinacja produktów) |
SRB201ZH SRB200ZHX1 SRB 201ZHX3 |
Note
| Uwaga (informacje ogólne) |
1 zestyk NO / 1 zestyk NC na urządzenie, 1 zestyk NO / 1 zestyk NC dla stopu awaryjnego Opcjonalnie: siłowniki o małej siłe wprawiającej w ruch |
| Uwaga (liczba przycisków obsługowych (elementy nastawcze)) |
Składający się z: EDP55SW; EF10.1; EF03.1 Składający się z: EDRR50RT; EFR; EF303.1 |
Filtr językowy
Karta katalogowa
Instrukcja obsługi i deklaracja zgodności
Certyfikat UL
pobierz najnowszą wersję Adobe Reader

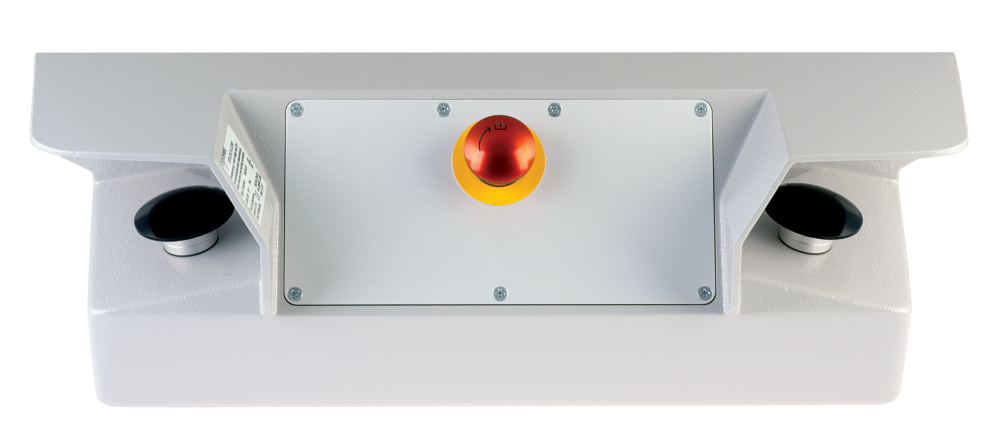

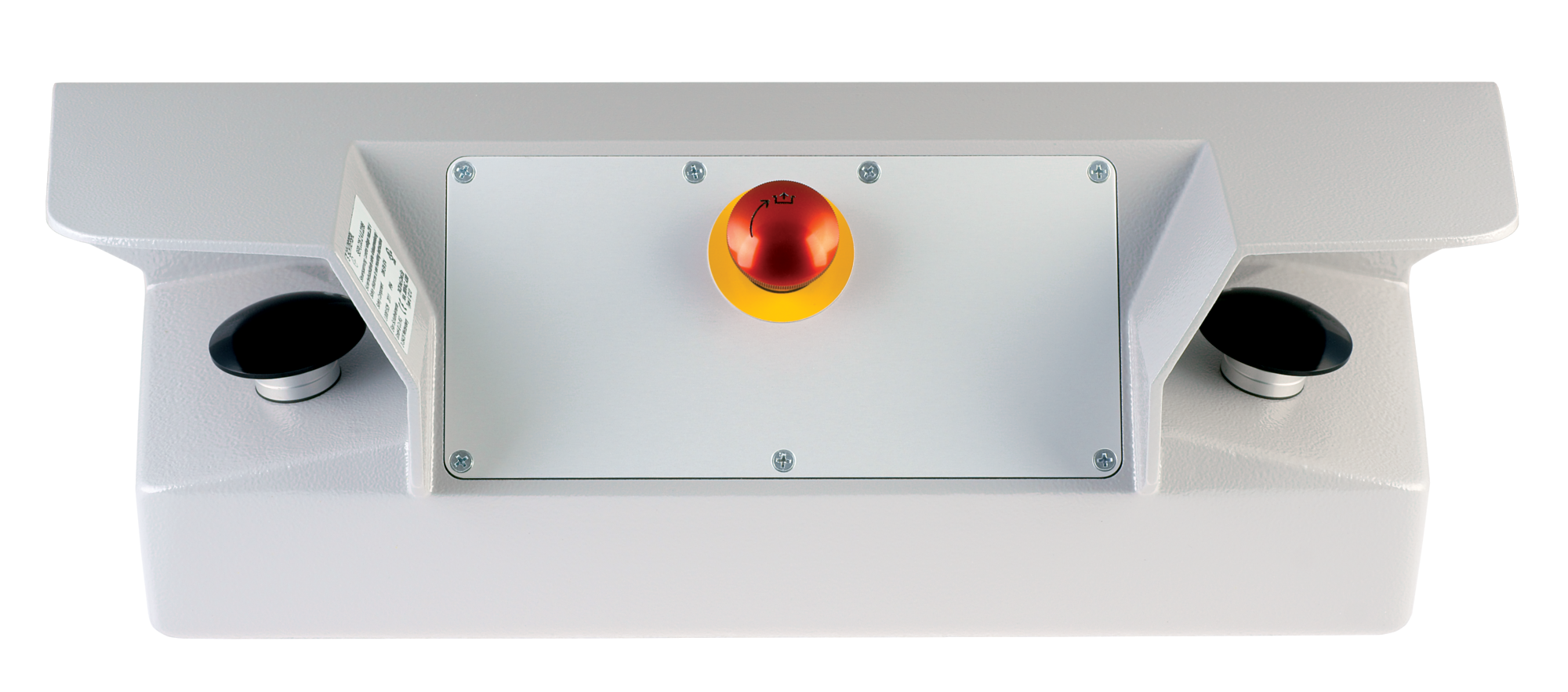

Zdjęcie produktu (pojedyncze zdjęcie katalogowe)
ID: ksep0f02
| 233,9 kB | .jpg | 352.778 x 155.57500000000002 mm - 1000 x 441 px - 72 dpi
| 16,7 kB | .png | 74.083 x 32.808 mm - 210 x 93 px - 72 dpi
| 24,9 kB | .jpg | 123.47200000000001 x 54.328 mm - 350 x 154 px - 72 dpi
| 23,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 1,9 MB | .png | 145.143 x 64.081 mm - 2000 x 883 px - 350 dpi
101024774 STPLC1
- Spawana konstrukcja z gwintowanymi otworami do mocowania podłogi
- bez regulacji wysokości
- bez pierścień odległościowy
- może być połączony z panelem operatorskim SEP… do użycia jako panel ze sterowaniem oburęcznym i nożnym
101022867 STP02.4.1
- z pierścień odległościowy
- Spawana konstrukcja z gwintowanymi otworami do mocowania podłogi
- z regulacją wysokości
101022865 STP02.1.1
- bez pierścień odległościowy
- Spawana konstrukcja z gwintowanymi otworami do mocowania podłogi
- z regulacją wysokości
101172760 SEPG05.3.1.0.22/95
- Przycisk stopu awaryjnego w wersji metalowej Ø 49 mm
- 2 czarne przyciski sterujące Ø 55 mm w Metalwykonanie
- odlew ze stopów lekkich
- Obudowa 2 - częściowa
- Możliwość montażu na stojaku i na ścianie
- Praca ergonomiczna
- Płytki montażowe i przekaźniki mogą być zamontowane po wewnętrznej stronie
- Panel operacyjny nadaje się dla przynajmniej 8 dodatkowych urządzeń kontrolujących i lampek sygnalizacyjnych
- Otwory wywiercone pod pokrywą i otworem centralnym Ø = 22,3mm
| UK Declaration of Conformity |  |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | SEPK02.0... / SEPG05.3... / SEP01.0... / SEP01.4... / SEPLC05.2... / SEP07... / SEP09.0... |
| Type: | See ordering code |
| Description of the component: | Two-hand control panel with1) and without emergency-stop (optionally with stand) |
| Relevant legislation: | 1)Supply of Machinery (Safety) Regulations | 2008 |
| Electrical Equipment (Safety) Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN ISO 13851:2019 EN 60947-5-1:2017 1) EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, April 8, 2022 |
 |
| Authorised signature Philip Schmersal Managing Director |
| Deklaracja zgodności UE | |
| Oryginał | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Niemcy Internet: www.schmersal.com |
| Wyjaśnienie: | Niniejszym oświadczamy, że niżej wymienione elementy konstrukcyjne spełniają wymagania podanych niżej Europejskich Dyrektyw w zakresie koncepcji i konstrukcji. |
| Oznaczenie elementu konstrukcyjnego: | SEPK02.0… / SEPG05.3… / SEP01.0… / SEP01.4… / SEPLC05.2… / SEP07… / SEP09.0… |
| Typ: | Patrz klucz zamówieniowy |
| Opis elementu konstrukcyjnego: | Panel sterowania oburęcznego z1) i bez E-Stopu (opcjonalnie ze stojakiem) |
| Odnośne dyrektywy: | 1) Dyrektywa maszynowa | 2006/42/EG |
| Dyrektywa niskonapięciowa | 2014/35/EU | |
| Dyrektywa RoHS | 2011/65/EU |
| Zastosowane normy: | EN ISO 13851:2019 EN 60947-5-1:2017 1) EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017 |
| Osoba upoważniona do sporządzenia dokumentacji technicznej: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Miejscowość i data wystawienia: | Wuppertal, 2 grudnia 2020 |
|
| Prawnie wiążący podpis Philip Schmersal Dyrektor |
