SD-I-U-CAN
Numer katalogowy:
101209433
Archiwum
SD-I-U-CAN
Numer katalogowy:
101209433
Downloads
ePLAN
Dane
CADENAS
Dane CAD
SISTEMA
Dane
- Bramka UNIWERSALNA do monitorowania sygnałów diagnostycznych szeregowo połączonych urządzeń bezpieczeństwa z interfejsem SD.
- Wyczerpujące dane diagnostyczne i dot. statusu urządzeń SD są przesyłane do systemu sterowania za pomocą szyny interfejsu SD.
- Szeregowe łączenie linii diagnostycznych maks. 31 urządzeń bezpieczeństwa
- Możliwe szeregowe łączenie zróżnicowanych urządzeń
- Zmniejszone nakłady pracy i kosztów przy okablowaniu, dzięki szeregowemu łączeniu kanałów bezpieczeństwa i przewodów diagnostycznych.
- Automatyczne nadawanie adresów urządzeniom bezpieczeństwa podłączonym przez interfejs SD
Klucz zamówieniowy
| Uwaga (możliwość dostawy) |
Niedostępne! |
| Oznaczenie typu produktu |
SD-I-U-CAN |
| Numer artykułu (Numer katalogowy) |
101209433 |
| EAN (European Article Number) |
4030661448862 |
| eCl@ss number, version 12.0 |
27-23-02-06 |
| eCl@ss number, version 11.0 |
27-23-02-06 |
| Numer eCl@ss, wersja 9.0 |
27-23-02-08 |
| ETIM number, version 7.0 |
EC001099 |
| ETIM number, version 6.0 |
EC001099 |
Certyfikaty - Normy
| Certyfikaty |
cULus |
Właściwości ogólne
| Ciężar brutto |
180 g |
Dane ogólne - właściwości
| Zintegrowany wskaźnik, status |
Tak |
| Liczba diod LED |
1 |
Dane mechaniczne
| Montaż |
montaż na standardowej szynie DIN wg EN 60715 |
Mechanical data - Connection technique
| Konektor |
Złącza samozaciskowe |
Dane mechaniczne - Wymiary
| Szerokość |
50 mm |
| Wysokość |
100 mm |
| Głębokość |
80 mm |
Warunki otoczenia
| Stopień ochrony obudowy |
IP20 |
| Ambient temperature |
+0 ... +55 °C |
| Storage and transport temperature |
-25 ... +75 °C |
| Wilgotność względna, minimum |
30 % |
| Wilgotność względna, maksimum |
85 % |
| Uwaga (wilgotność względna) |
zapobiegający skraplaniu |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 |
10 ... 57 Hz, amplituda 0,35 mm 57 ... 150 Hz, z 5 g |
| odporność na uderzenie |
10 g |
Ambient conditions - Insulation values
| Znamionowe napięcie izolacji |
32 V |
| Znamionowe napięcie udarowe wytrzymywane |
0,5 kV |
| Kategoria przepięcia |
II |
| Stopień zanieczyszczenia zgodnie z VDE 0110 |
2 |
Dane elektryczne
| Operating voltage |
24 VDC -15 % / +20 % |
| Rated operating voltage |
24 VDC |
| Prąd znamionowy |
500 mA |
Dane elektryczne - Protokoły komunikacyjne
| Feldbus Protokoll |
CANopen |
Dane elektryczne - Kompatybilność elektromagnetyczna (EMC)
| Promieniowanie zakłócające |
IEC 61000-6-4 (2002) |
Pozostałe dane
| Uwaga (zastosowania aplikacyjne) |
Czujnik bezpieczeństwa Osłony bezpieczeństwa |
Filtr językowy
Karta katalogowa
Instrukcja obsługi i deklaracja zgodności
Certyfikat UL
Deklaracja zgodności WE
Arkusz danych (tymczasowy PDF)
Pliki z opisami urządzeń
Broszura
pobierz najnowszą wersję Adobe Reader

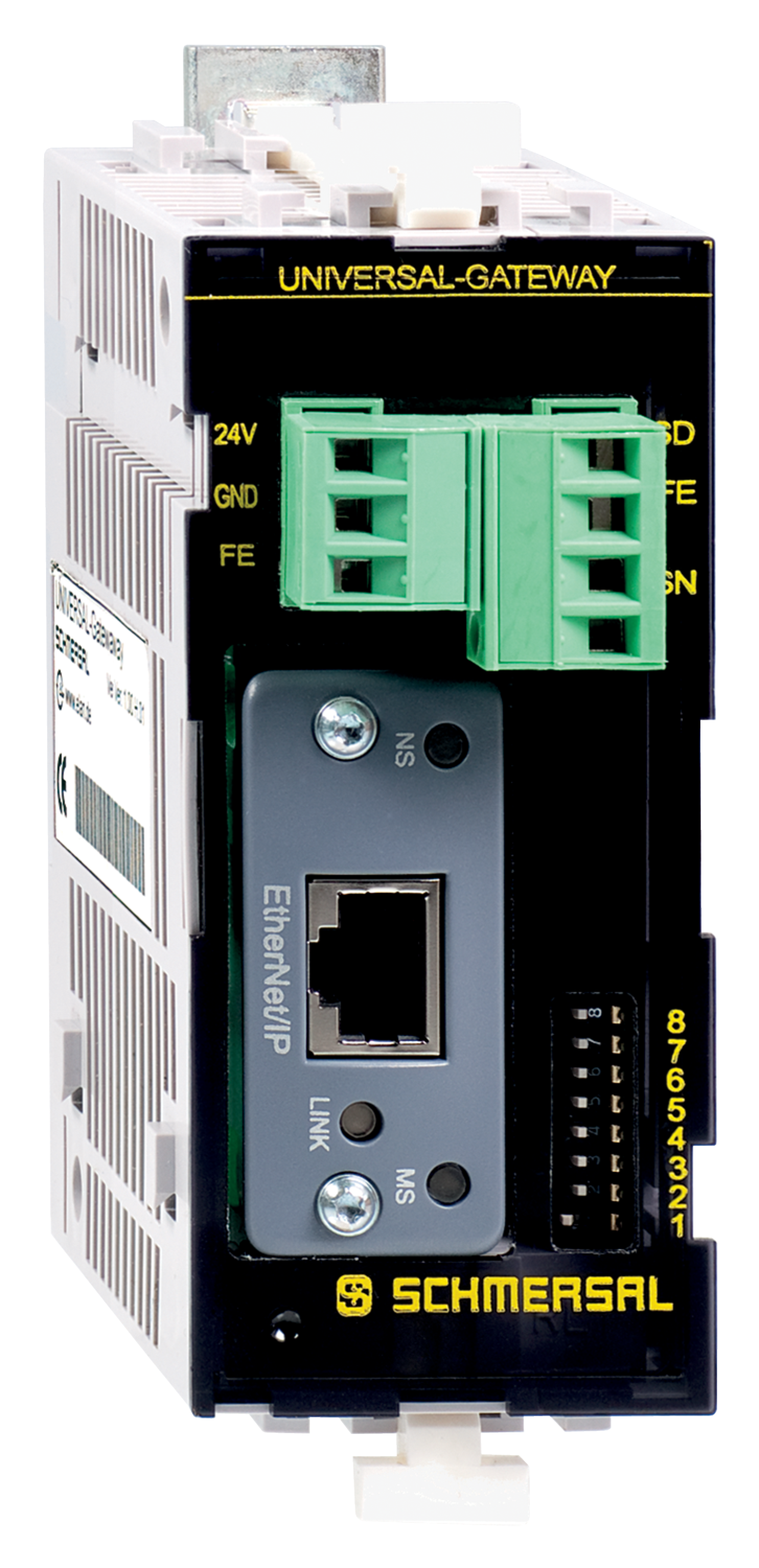

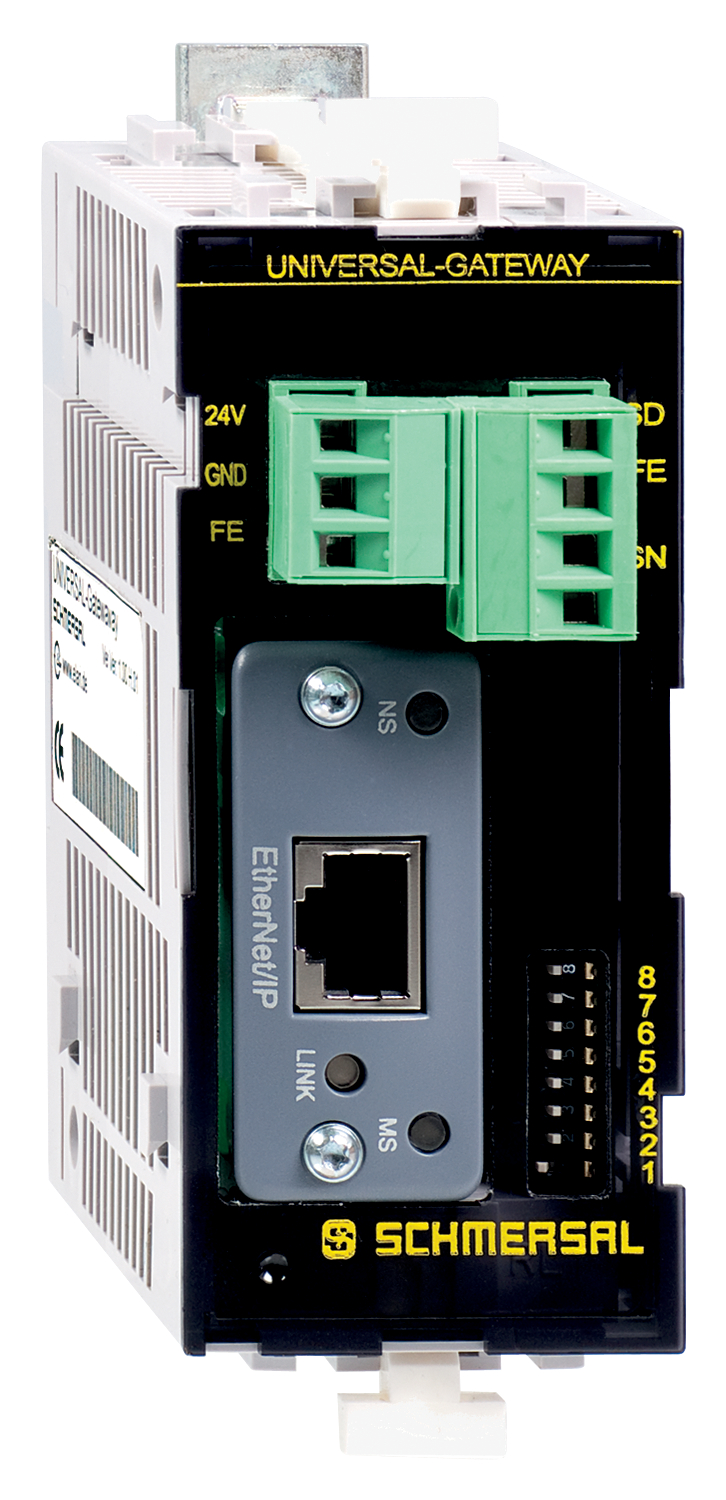

Zdjęcie produktu (pojedyncze zdjęcie katalogowe)

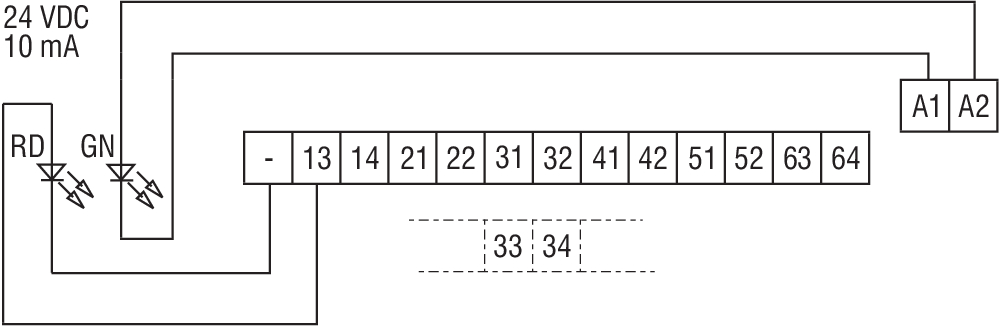

Przykład okablowania
Application Note
ID: p-sd-i-u-can
Video ID: SD-Interface-Mr-Safety
EU Conformity Declaration
| Deklaracja zgodności UE |  |
| Oryginał | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Niemcy Internet: www.schmersal.com |
| Wyjaśnienie: | Niniejszym oświadczamy, że niżej wymienione elementy konstrukcyjne spełniają wymagania podanych niżej Europejskich Dyrektyw w zakresie koncepcji i konstrukcji. |
| Oznaczenie elementu konstrukcyjnego: | SD-I-U-… |
| Typ: | Patrz klucz zamówieniowy |
| Opis elementu konstrukcyjnego: | Bramka uniwersalna do diagnostyki szeregowej (SD-I-U-..) |
| Odnośne dyrektywy: | Dyrektywa o kompatybilności elektromagnetycznej | 2014/30/EU |
| Dyrektywa RoHS | 2011/65/EU |
| Zastosowane normy: | DIN EN 61000-6-2:2006 DIN EN 61000-6-4:2011 EN 61326-3-1:2008 |
| Osoba upoważniona do sporządzenia dokumentacji technicznej: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Miejscowość i data wystawienia: | Wuppertal, 12 listopada 2018 |
 |
| Prawnie wiążący podpis Philip Schmersal Dyrektor |
Schmersal-Polska Sp.j., ul. Baletowa 29, 02-867 Warszawa
Dane zostały starannie sprawdzone. Zdjęcia mogą odbiegać od rzeczywistości. Dalsze dane techniczne znajdują się w instrukcji obsługi. Możliwe są zmiany i błędy techniczne.
