NDRR50GN
- Z Zatraskiwanie
- higieniczna konstrukcja
- Klasa ochrony IP69K
- Otwór montażowy Ø 22,3 mm
Klucz zamówieniowy
| Oznaczenie typu produktu |
NDRR50GN |
| Numer artykułu (Numer katalogowy) |
101163584 |
| eCl@ss number, version 12.0 |
27-37-12-12 |
| eCl@ss number, version 11.0 |
27-37-12-12 |
| Numer eCl@ss, wersja 9.0 |
27-37-12-12 |
| ETIM number, version 7.0 |
EC001038 |
| ETIM number, version 6.0 |
EC001038 |
Certyfikaty - Normy
| Certyfikaty |
cULus |
Właściwości ogólne
| Normy |
EN ISO 13850 EN 60947-5-5 EN 60947-1 EN 60947-5-1 |
| Wykonanie |
Montaż na płycie przedniej Mushroom impact button Emergency stop pushbutton |
| Konstrukcja |
External jump mechanism |
| Warunki montażu (mechaniczne) |
dowolnie |
| Typ uszczelnienia |
Membrana Uszczelki wargowe |
| Materiał części roboczych |
ABS |
| Materiał pierścienia przedniego |
ABS, Chromowany |
| Materiał mieszków |
Silikon |
| Kolor elementu sterującego |
zielone |
| Kolor pierścienia przedniego |
Srebro |
| Kolor mieszka uszczelniającego |
Białe |
| Ciężar brutto |
50 g |
Dane ogólne - właściwości
| Przycisk stopu awaryjnego |
Tak |
| kołnierz montażowy |
Tak |
| Funkcje bezpieczeństwa |
Tak |
| Zewnętrzny mechanizm zatrzaskowy |
Tak |
| Z zatrzaskiwaniem |
Tak |
| Pełna izolacja |
Tak |
| Number of contact elements, maximum |
2 |
Dane mechaniczne
| Instrukcja montażu |
The unlock symbol should point upward. |
| Odryglowanie |
Narysuj odblokowane |
| Trwałość mechaniczna, przycisk zatrzymania awaryjnego |
100.000 operacji |
| Montaż |
Kołnierz montażowy ELM |
| Moment dokręcania śruby |
0,6 Nm |
| Typowa siła uruchamiania przycisku |
25 N |
Dane mechaniczne - Wymiary
| Mounting height |
45 mm |
| Note (Mounting height) |
Height in front of the front panel. |
| Uwaga (głębokość montażu) |
Depth behind front panel including one contact element |
| wymiary głowiczek |
50 mm |
| Średnica pierścienia przedniego |
44,5 mm |
| Mounting diameter |
22,3 mm |
| Grubość płyty przedniej, minimum |
1 mm |
| Grubość płyty przedniej, maksimum |
6 mm |
| Odstęp |
50 x 50 mm |
Warunki otoczenia
| Stopień ochrony |
IP67 IP69 IP69K |
| Ambient temperature |
-25 ... +75 °C |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 |
5 g |
| odporność na uderzenie |
<50 g (EN 60068-2-27) |
Dane elektryczne
| Częstotliwość przełączania ZATRZYMANIA AWARYJNEGO, maks |
600 /h |
Zakres dostawy
| Uwaga (zakres dostawy, liczba i rodzaj) |
Kołnierz montażowy ELM wchodzi w zakres dostawy |
Filtr językowy
Karta katalogowa
Instrukcja obsługi i deklaracja zgodności
Deklaracja zgodności WE
Deklaracja zgodności UKCA
Certyfikat UL
Biblioteka/Library SISTEMA-VDMA
pobierz najnowszą wersję Adobe Reader

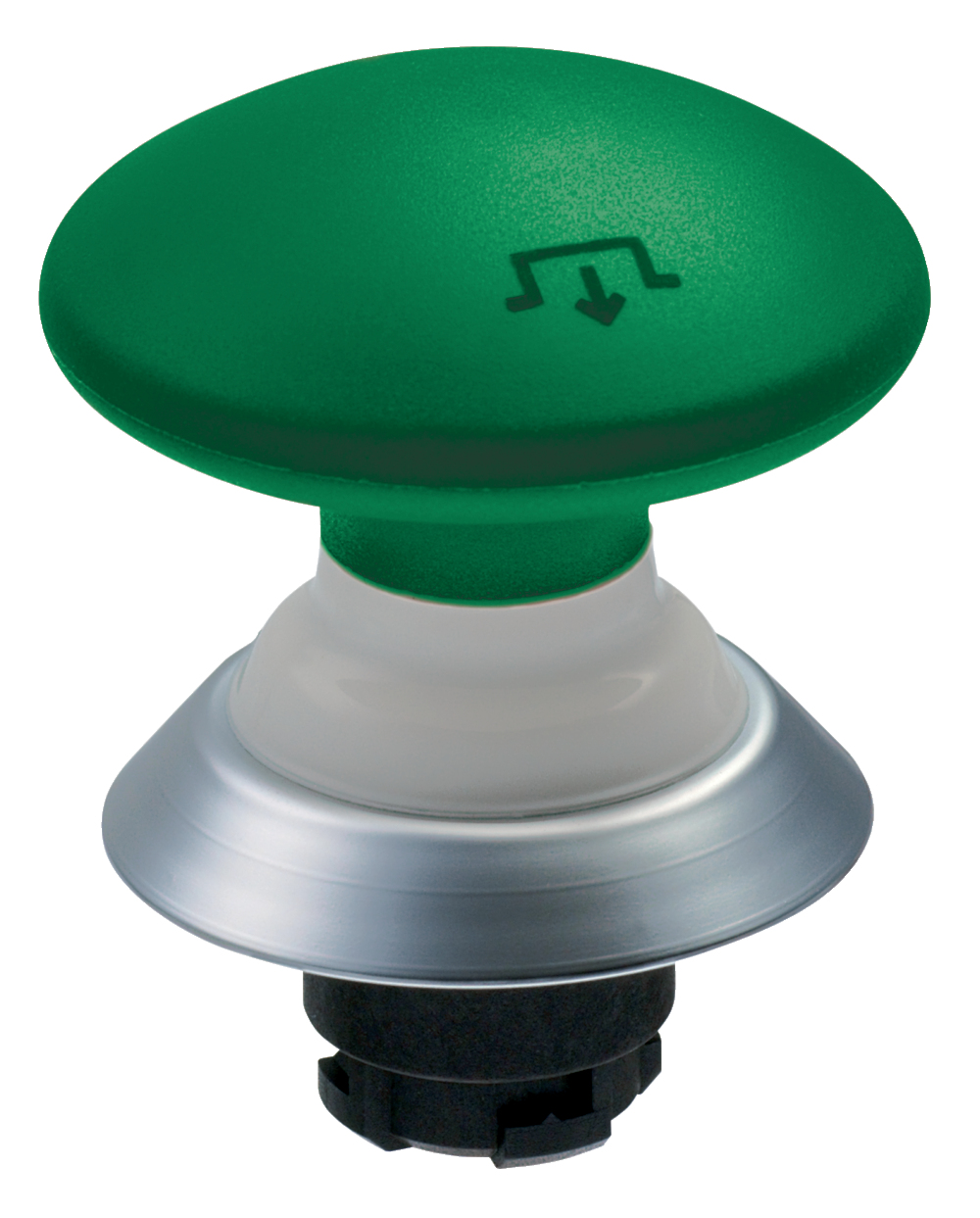

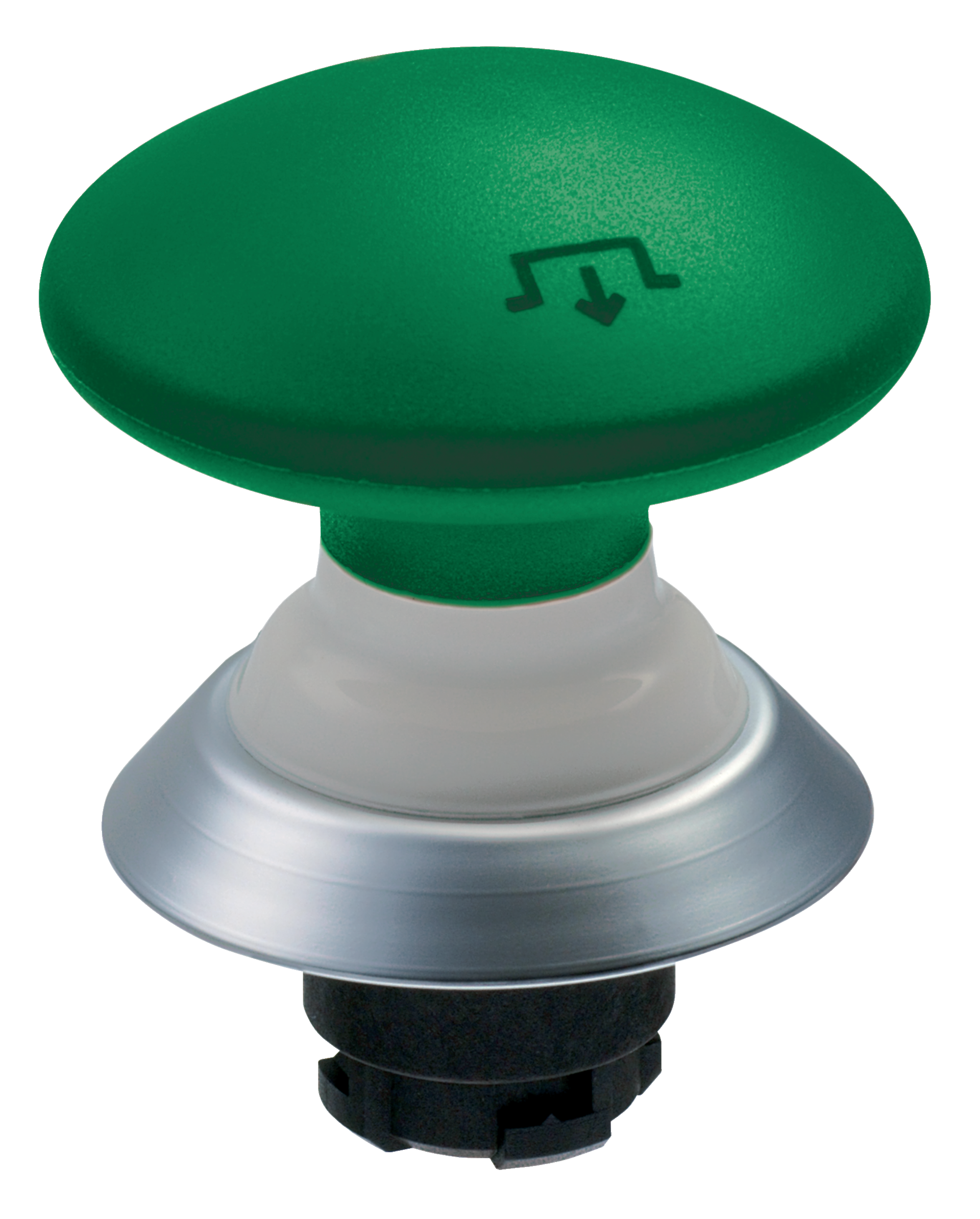

Zdjęcie produktu (pojedyncze zdjęcie katalogowe)
