M2R 6600-11-K-Y
M2R 6600-11-K-Y
Downloads
| Oznaczenie typu produktu: M(1) 660(2)-11-k-y(3) |
| (1) | |
| S | Półokrągła kalota gumowa |
| 1S | Teleskopowy trzpień |
| 2S | Teleskopowy trzpień |
| 2R | Teleskopowy trzpień z rolką |
| (2) | |
| 1 | bez kołnierza montażowego |
| 2 | z kołnierzem montażowym (tylko dla S) |
| (3) | |
| U | Z rolką umieszczoną poprzecznie do osi wyłącznika (tylko dla 2R) |
- Z kołnierzem mocującym
- obudowa gumowa
- przyłącza do lutowania i wsuwkowe
- Płaszcz metalowy
Klucz zamówieniowy
| Oznaczenie typu produktu |
M2R 6600-11-K-Y |
| Numer artykułu (Numer katalogowy) |
101055418 |
| EAN (European Article Number) |
4030661005577 |
| eCl@ss number, version 12.0 |
27-27-06-01 |
| eCl@ss number, version 11.0 |
27-27-06-01 |
| Numer eCl@ss, wersja 9.0 |
27-27-06-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Certyfikaty - Normy
| Certyfikaty |
CCC |
Właściwości ogólne
| Normy |
EN IEC 60947-5-1 |
| Materiał obudowy |
Synthetic rubber (NBR), cover made of stainless sheet steel |
| Materiał aktywatora |
Stal nierdzewna |
| Ciężar brutto |
106 g |
Dane ogólne - właściwości
| Liczba zestyków NC |
1 |
| Liczba zestyków NO |
1 |
Dane mechaniczne
| Element aktywujący |
Roller telescopic plunger 2R |
| Materiał rolki |
Glass-fibre, reinforced thermoplastic |
| Żywotność mechaniczna, najmniejszy |
3.000.000 operacji |
| Siła przełączania |
8 N |
| Rozwarcie styków |
0.4 mm |
| Siła wypychająca, minimalne |
2 N |
| Szybkość najazdu, minimalne |
1 mm/min |
Mechanical data - Connection technique
| Długość przewodu |
0,5 m |
| Konektor |
kabel |
| Przekrój kabla, maksimum |
2,5 mm² |
| uwaga |
0.75 mm² |
Warunki otoczenia
| Stopień ochrony |
IP65 |
| Ambient temperature |
-30 ... +80 °C |
Ambient conditions - Insulation values
| Znamionowe napięcie izolacji |
250 V |
| Znamionowe napięcie udarowe wytrzymywane |
4 kV |
Dane elektryczne
| Znamionowy prąd cieplny |
4 A |
| Kategoria użytkowania AC-15 |
230 VAC |
| Kategoria użytkowania AC-15 |
1 A |
| Element przełączający |
Change-over contact with single break |
| Zasada przełączania |
Działanie migowe z zestykiem samoczyszczącym |
| Maksymalna częstotliwość przełączania |
30.000 /h |
| Materiał zestyków, elektrycznych |
pozłacane srebro |
Filtr językowy
Karta katalogowa
Certyfikat CCC
Arkusz danych (tymczasowy PDF)
pobierz najnowszą wersję Adobe Reader

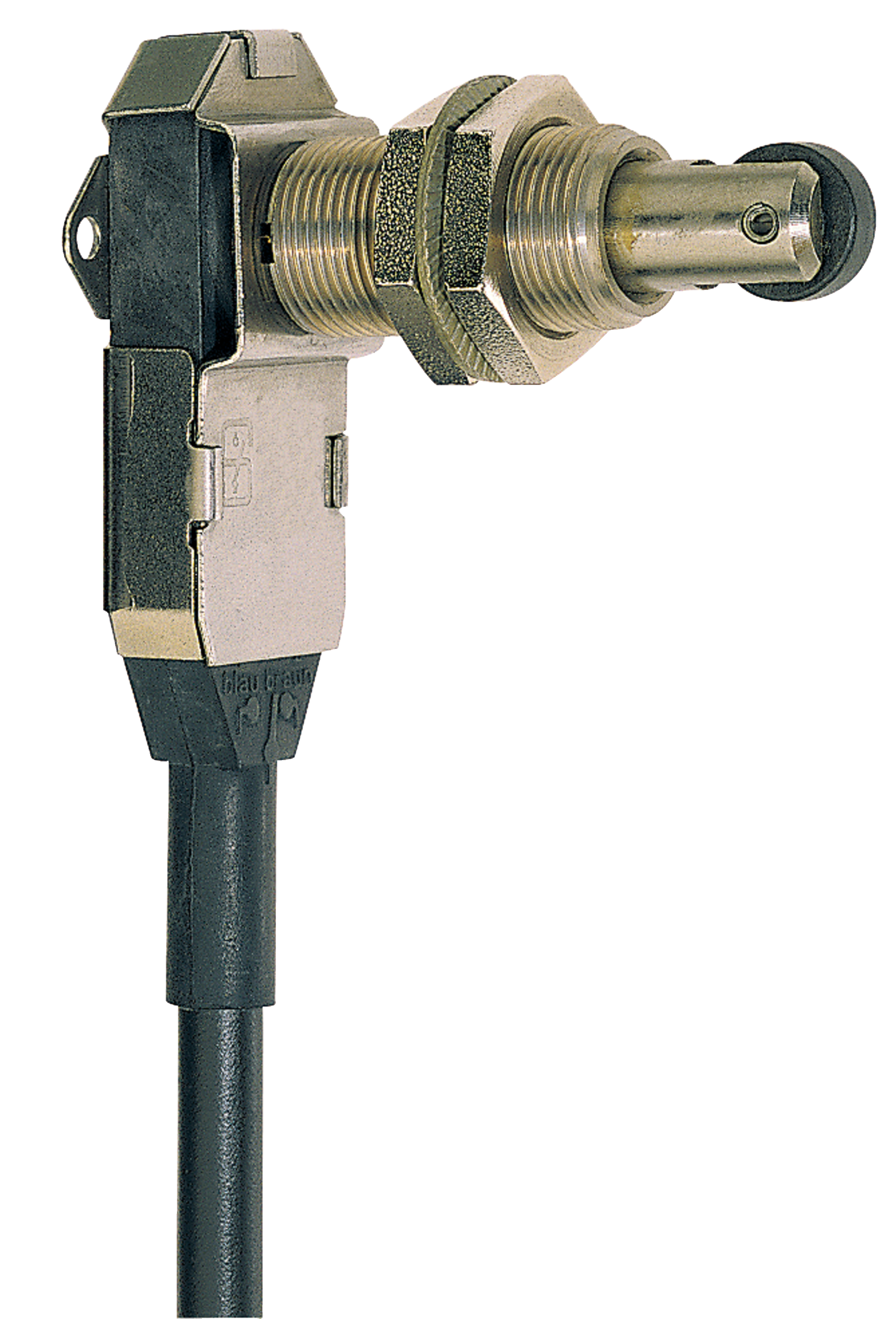

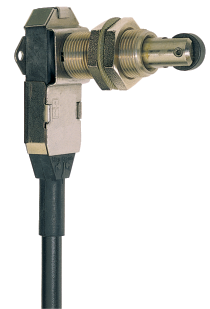

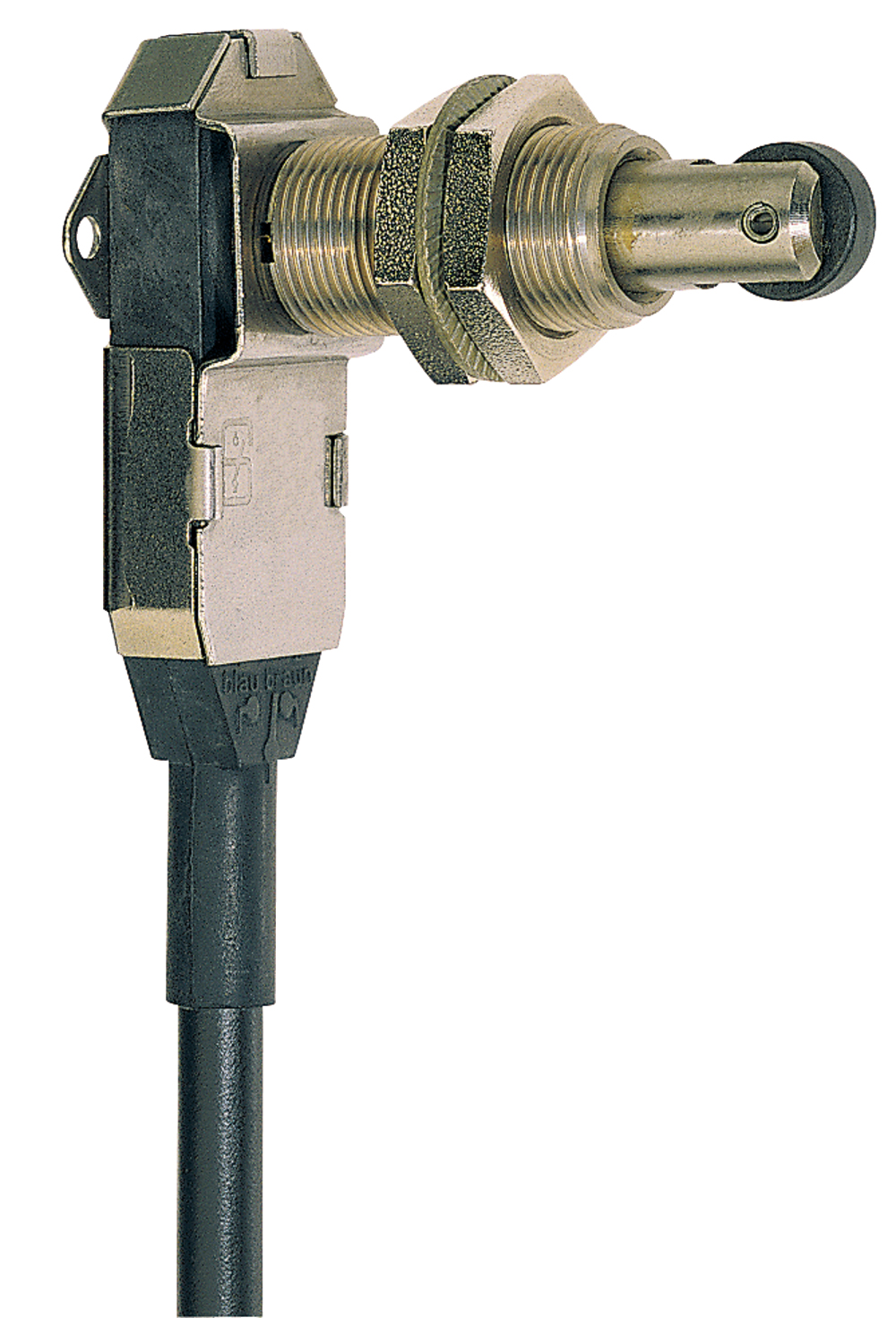

Zdjęcie produktu (pojedyncze zdjęcie katalogowe)
ID: km660f10
| 684,1 kB | .jpg | 352.778 x 518.936 mm - 1000 x 1471 px - 72 dpi
| 63,5 kB | .png | 74.083 x 109.00800000000001 mm - 210 x 309 px - 72 dpi
| 29,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 5,1 MB | .png | 166.55700000000002 x 245.089 mm - 2000 x 2943 px - 305 dpi
| 40,0 kB | .jpg | 83.961 x 123.47200000000001 mm - 238 x 350 px - 72 dpi
Rysunek wymiarowy Urządzenie podstawowe
| UK Declaration of Conformity |  |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | M 302, M/T 6..., M/T/Z 68..., M/T 69..., Z/T 415, Z/T 232 |
| Type: | See ordering code |
| Description of the component: | Micro switches |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 + AC:2020 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, February 6, 2023 |
 |
| Authorised signature Philip Schmersal Managing Director |
| Deklaracja zgodności UE | |
| Oryginał | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Niemcy Internet: www.schmersal.com |
| Wyjaśnienie: | Niniejszym oświadczamy, że niżej wymienione elementy konstrukcyjne spełniają wymagania podanych niżej Europejskich Dyrektyw w zakresie koncepcji i konstrukcji. |
| Oznaczenie elementu konstrukcyjnego: | M 302, M/T6..., M/T/Z 68..., M/T 69..., Z/T 415, Z/T 232 |
| Opis elementu konstrukcyjnego: | Mikroprzełączniki |
| Odnośne dyrektywy: | Dyrektywa niskonapięciowa | 2014/35/EU |
| Dyrektywa RoHS | 2011/65/EU |
| Zastosowane normy: | EN 60947-5-1:2017 + AC:2020 |
| Miejscowość i data wystawienia: | Wuppertal, 1 lutego 2023 |
|
| Prawnie wiążący podpis Philip Schmersal Dyrektor |
Schmersal-Polska Sp.j., ul. Baletowa 29, 02-867 Warszawa
Dane zostały starannie sprawdzone. Zdjęcia mogą odbiegać od rzeczywistości. Dalsze dane techniczne znajdują się w instrukcji obsługi. Możliwe są zmiany i błędy techniczne.
