EX-T3Z 068-33YR-1637

Numer katalogowy: 101218074
Archiwum
EX-T3Z 068-33YR-1637

Downloads

ePLAN Dane
CADENAS Dane CAD
SISTEMA Dane
Oznaczenie typu produktu:

EX-T3Z 068 -(1)YR


(1)
111 zestyk NO / 1 zestyk NC
222 zestyki NO / 2 zestyki NC
333 zestyki NO / 3 zestyki NC

(2)
1637złocone zestyki
Nie wszystkie urządzenia, które są możliwe do uzyskania przy pomocy tego klucza zamówieniowego, są dostępne i/lub możliwe do realizacji pod względem technicznym.
  • Obudowa metalowa
  • działanie dwustronne / długość linki do 2 x 50 m
  • Wytrzymała budowa
  • Niska siła aktywująca
  • Reset przez pociągnięcie pierścienia
  • wykrywanie pociągnięcia i zerwania linki
  • Ex-Strefa 21

Klucz zamówieniowy

Oznaczenie typu produktu

EX-T3Z 068-33YR-1637
Numer artykułu (Numer katalogowy)

101218074
EAN (European Article Number)

4030661415215
eCl@ss number, version 12.0

27-37-12-01
eCl@ss number, version 11.0

27-37-12-01
Numer eCl@ss, wersja 9.0

27-37-12-01
ETIM number, version 7.0

EC002033
ETIM number, version 6.0

EC002033

Certyfikaty - Normy

Certyfikaty

ATEX

IECEx

Ochrona przeciwwybuchowa

Ochrona przeciwwybuchowa: Przepisy

EN IEC 60079-0

EN 60079-31
Strefy ochrony przeciwwybuchowej

21
Kategoria ochrony przeciwwybuchowej

2D
Oznakowanie ochrony przeciwwybuchowej

D II 2D Ex tb IIIC T90°C Db

Właściwości ogólne

Normy

ABNT NBR IEC 60947-5-1

ABNT NBR IEC 60947-5-5

EN ISO 13850

EN IEC 60947-5-1

EN IEC 60947-5-5
Materiał obudowy

Żeliwo szare, lakierowany
Materiał pokrywy

Żeliwo szare, lakierowany
Długość liny, maksimum

50 m
Ciężar brutto

4.500 g

Dane ogólne - właściwości

Reset przez pociągnięcie pierścienia

Tak
Liczba zestyków pomocniczych

3
Liczba zestyków bezpieczeństwa

3

Klasyfikacja

Normy, przepisy

EN ISO 13849-1
Żywotność

20 Rok(lata)

Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne

B10D Zestyk normalnie zamknięty (NC)

100.000 operacji

Dane mechaniczne

Element aktywujący

Dźwignia z rolką N300
Żywotność mechaniczna, najmniejszy

50.000 operacji
Kąt wymuszonego rozwarcia

32 °
Siła przełączania, maksimum

50 N
Uwaga (siła aktywacji)

30 N w kierunku linki
Kierunek aktywacji

Kierunek aktywacji prawoskrętny i lewoskrętny 75°
Siła wymuszonego rozwarcia, minimalne

50 N
Moment wymuszonego rozwarcia

0,2 Nm

Mechanical data - Connection technique

Konektor

Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne

0,75 mm²
Przekrój kabla, maksimum

1,5 mm²

Warunki otoczenia

Stopień ochrony

IP65

IP66
Ambient temperature

-20 ... +60 °C

Ambient conditions - Insulation values

Znamionowe napięcie izolacji

250 VAC
Znamionowe napięcie udarowe wytrzymywane

4 kV

Dane elektryczne

Znamionowy prąd cieplny

10 A
Kategoria użytkowania AC-15

230 VAC
Kategoria użytkowania AC-15

2,5 A
Kategoria​ użytkowania DC-13

24 VDC
Kategoria​ użytkowania DC-13

6 A
Element przełączający

zestyk (NO), zestyk (NC)
Zasada przełączania

Działanie migowe
Materiał zestyków, elektrycznych

pozłacane srebro

Note

Uwaga (informacje ogólne)

Co 3 m należy zamocować śruby oczkowe lub inne przelotki linki, patrz akcesoria

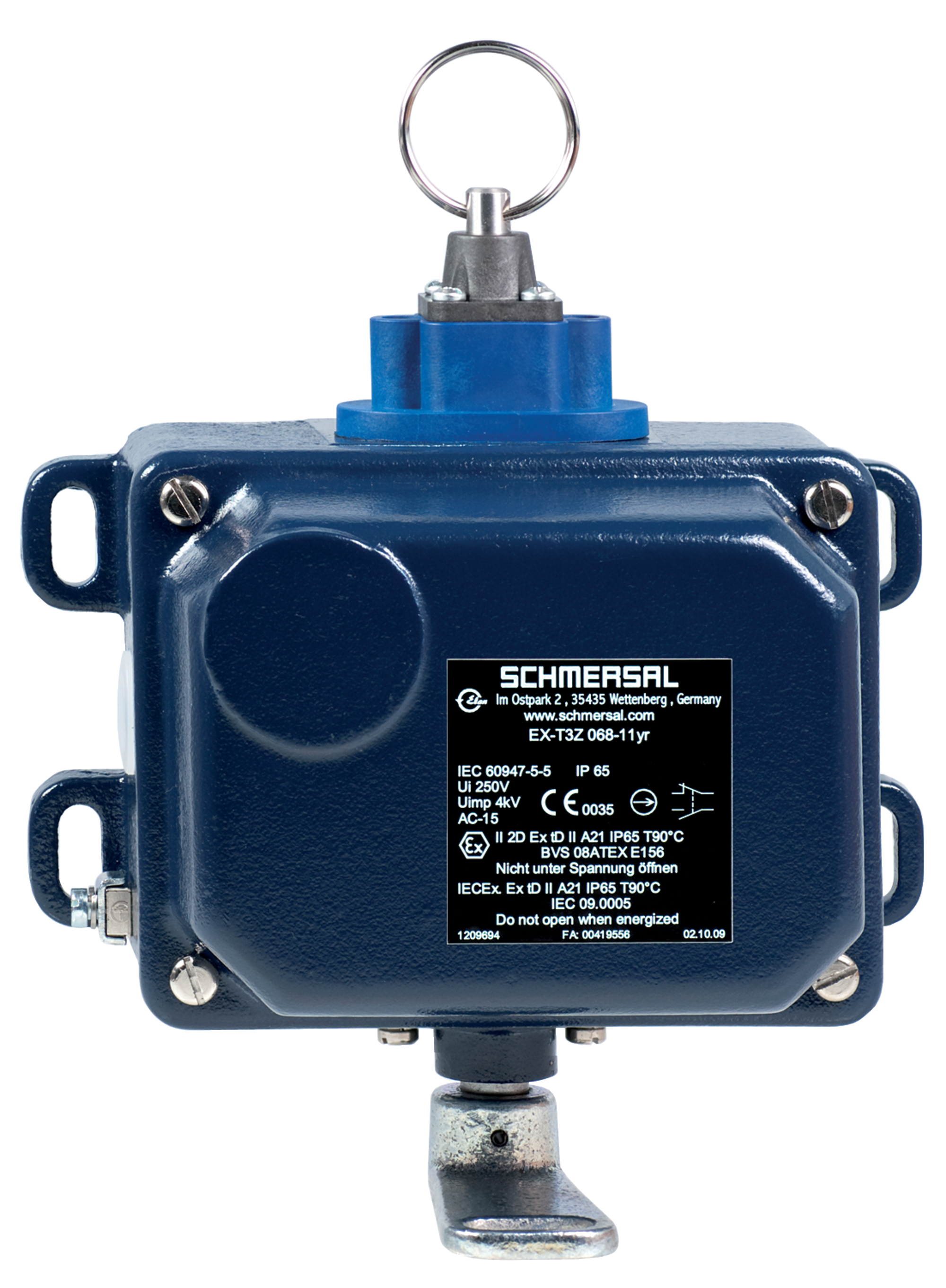

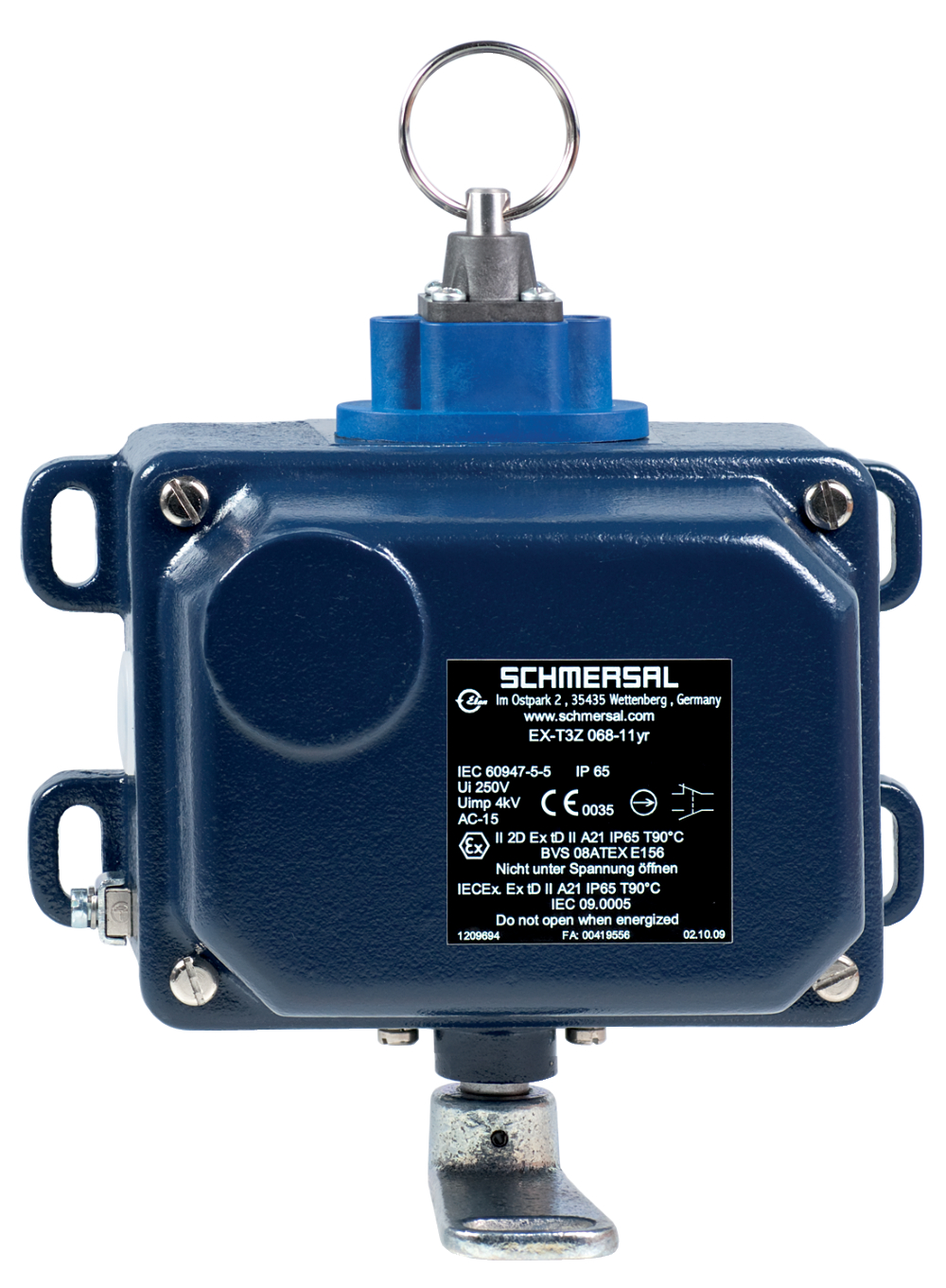

Zdjęcie produktu (pojedyncze zdjęcie katalogowe)

kext3f01

ID: kext3f01

| 805,5 kB | .jpg | 352.778 x 480.13100000000003 mm - 1000 x 1361 px - 72 dpi

| 57,4 kB | .png | 73.73100000000001 x 100.542 mm - 209 x 285 px - 72 dpi

| 58,7 kB | .jpg | 90.664 x 123.47200000000001 mm - 257 x 350 px - 72 dpi

| 42,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 5,5 MB | .png | 200 x 272.2 mm - 2000 x 2722 px - 254 dpi

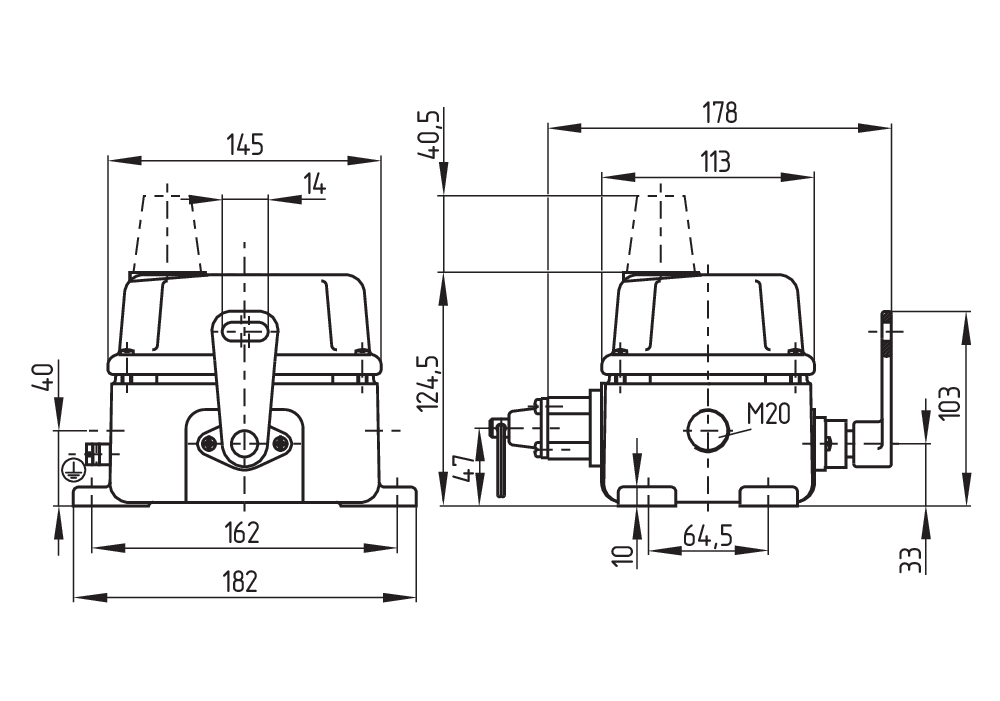

Rysunek wymiarowy Urządzenie podstawowe

1t3z0g04

ID: 1t3z0g04

| 47,5 kB | .cdr |

| 10,1 kB | .png | 74.083 x 51.858000000000004 mm - 210 x 147 px - 72 dpi

| 120,6 kB | .jpg | 352.778 x 247.29700000000003 mm - 1000 x 701 px - 72 dpi

Rysunek wymiarowy Inne

kt3z0g02

ID: kt3z0g02

| 31,2 kB | .cdr |

| 3,3 kB | .png | 74.083 x 43.744 mm - 210 x 124 px - 72 dpi

| 93,5 kB | .jpg | 352.778 x 208.84400000000002 mm - 1000 x 592 px - 72 dpi

Diagram ruchu wyłącznika

kt3z0s01

ID: kt3z0s01

| 2,9 kB | .png | 74.083 x 53.622 mm - 210 x 152 px - 72 dpi

| 124,4 kB | .jpg | 352.778 x 255.764 mm - 1000 x 725 px - 72 dpi

| 73,7 kB | .ai | 210 x 297 mm - 595 x 841 px - 72 dpi

EU Conformity Declaration
Pdf
Deklaracja zgodności UE LOG_COM_lo1de01s
OryginałK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Niemcy
Internet: www.schmersal.com
Wyjaśnienie:Niniejszym oświadczamy, że niżej wymienione elementy konstrukcyjne spełniają wymagania podanych niżej Europejskich Dyrektyw w zakresie koncepcji i konstrukcji.
Oznaczenie elementu konstrukcyjnego:EX-T3Z 068
Typ:Patrz klucz zamówieniowy
Oznaczenia:D II 2D Ex tb IIIC T90°C Db
Opis elementu konstrukcyjnego:Wyłącznik linkowy zatrzymania awaryjnego dla funkcji bezpieczeństwa
Odnośne dyrektywy:Dyrektywa maszynowa2006/42/EG
 Dyrektywa ATEX2014/34/EU
 Dyrektywa RoHS2011/65/EU
Zastosowane normy:DIN EN 60947-5-1:2018
DIN EN 60947-5-5:2017
DIN EN ISO 13850:2016
EN IEC 60079-0:2018
EN 60079-31:2014
Jednostka notyfikowana, która certyfikowała system zapewnienia jakości wg załącznika IV, 2014/34/UE:TÜV Rheinland Industrie Service GmbH
Am Grauen Stein, 51105 Köln
Nr ident.: 0035
Jednostka notyfikowana dla certyfikacji:DEKRA EXAM GmbH
Dinnendahlstraße 9
44809 Bochum
Nr ident.: 0158
Certyfikat badania typu UE:BVS 08 ATEX E 156
Certyfikat odnosi się tylko do certyfikacji produktów zgodnie z dyrektywą dotyczącą ochrony przeciwwybuchowej 2014/34/UE (ATEX). Producent deklaruje zgodność produktów z dyrektywą maszynową 2006/42/WE na własną odpowiedzialność.
Osoba upoważniona do sporządzenia dokumentacji technicznej:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Miejscowość i data wystawienia:Wuppertal, 28. lipca 2023
 GRA_SIG_ksig-y24
 Prawnie wiążący podpis
Philip Schmersal
Dyrektor

Schmersal-Polska Sp.j., ul. Baletowa 29, 02-867 Warszawa

Dane zostały starannie sprawdzone. Zdjęcia mogą odbiegać od rzeczywistości. Dalsze dane techniczne znajdują się w instrukcji obsługi. Możliwe są zmiany i błędy techniczne.

Generated at: 15.04.2026, 11:54
