EX-T3K335-11Y

Numer katalogowy: 101212078

EX-T3K335-11Y

Numer katalogowy: 101212078

Downloads

ePLAN Dane

CADENAS Dane CAD

SISTEMA Dane

Oznaczenie typu produktu:

EX-T(1) 335-(2)Y(3)-(4)-(5)

(1)
S	Trzpień naciskowy S
R	Trzpień naciskowy z rolką R
H	Dźwignia z rolką H
10H	Dźwignia prętowa 10H
7H	Dźwignia z rolką 7H
7H-2138	Dźwignia z rolką 7H dla wyłączników pozycyjnych z funkcją bezpieczeństwa
1K	Dźwignia najazdowa z rolką 1K
3K	Dźwignia kątowa 3K

(2)
11	1 zestyk NO / 1 zestyk NC
02	2 zestyki NC
20	2 zestyki NO, (Wyłącznik z 2 zestykami NO nie nadaje się do zadań związanych z bezpieczeństwem)

(3)
UE	Zestyki wolnoprzełączające w układzie zakładkowym
bez	Zestyki wolnoprzełączające w układzie schodkowym

(4)
2138	Dźwignia z rolką 7H dla wyłączników pozycyjnych z funkcją bezpieczeństwa

(5)
RMS	Rolka z mosiądzu

Nie wszystkie urządzenia, które są możliwe do uzyskania przy pomocy tego klucza zamówieniowego, są dostępne i/lub możliwe do realizacji pod względem technicznym.

Ex-Strefa 1 i 21
Aktywacja od dołu równolegle do wyłącznika, dlatego nadaje się tylko do małych obudów
Obudowa metalowa
Dobra odporność na oleje i benzynę lakową
40,5 mm x 76 mm x 38 mm
Szczegóły montażu wg EN 50041
1 Wlot kablowy M 20 x 1.5

Klucz zamówieniowy

Oznaczenie typu produktu	EX-T3K335-11Y
Numer artykułu (Numer katalogowy)	101212078
EAN (European Article Number)	4030661448640
eCl@ss number, version 12.0	27-27-26-01
eCl@ss number, version 11.0	27-27-26-01
Numer eCl@ss, wersja 9.0	27-27-26-01
ETIM number, version 7.0	EC000030
ETIM number, version 6.0	EC000030

Certyfikaty - Normy

Certyfikaty	cULus ATEX IECEx PESO

Ochrona przeciwwybuchowa

Ochrona przeciwwybuchowa: Przepisy	EN IEC 60079-0 EN 60079-1 EN 60079-7 EN 60079-31
Strefy ochrony przeciwwybuchowej	1 21
Kategoria ochrony przeciwwybuchowej	2G 2D
Oznakowanie ochrony przeciwwybuchowej	D II 2G Ex d e IIC T6 Gb D II 2D Ex tb IIIC T80°C Db

Właściwości ogólne

Normy	BG-GS-ET-15 EN IEC 60947-5-1
Obudowa	Budowa znormalizowana
Materiał obudowy	Metal, Odlew ciśnieniowy cynkowy
Materiał powłoki obudowy	malowane
Ciężar brutto	320 g

Dane ogólne - właściwości

Funkcje bezpieczeństwa	Tak
Liczba zestyków pomocniczych	1
Liczba zestyków bezpieczeństwa	1

Klasyfikacja

Normy, przepisy	EN ISO 13849-1
Żywotność	20 Rok(lata)

Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne

B_10D Zestyk normalnie zamknięty (NC)	20.000.000 operacji

Dane mechaniczne

Element aktywujący	Dźwignia z rolką kątowa
Żywotność mechaniczna, najmniejszy	1.000.000 operacji
Energia uderzenia, maksimum	7 J
Siła przełączania, minimalne	17 N
Szybkość najazdu, maksimum	1 m/s
Uwaga (prędkość aktywacji)	Prędkość najazdu przy kącie najazdu 30° w stosunku do osi wyłącznika
Uwaga (Czas przełączenia)	Czasy przełączania zgodnie z prędkością aktywacji

Mechanical data - Connection technique

Konektor	Połączenie śrubowe M20 x 1.5
Przekrój przewodu dławiczek, najmniejszy	7 mm
Przekrój przewodu dławiczek, maksimum	12 mm
Przekrój kabla, minimalne	1 mm²
Przekrój kabla, maksimum	2,5 mm²
uwaga	Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Przekrój żyły	13 AWG

Dane mechaniczne - Wymiary

Długość czujnika	38 mm
Szerokość czujnika	58,3 mm
Wysokość czujnika	121,5 mm

Warunki otoczenia

Stopień ochrony	IP65
Temperatura otoczenia, maksimum (przekrój przyłącza 1mm2)	+50 °C
Temperatura otoczenia, maksimum (przekrój przyłącza 2,5mm2)	+55 °C

Ambient conditions - Insulation values

Znamionowe napięcie izolacji	250 VAC 500 V
Znamionowe napięcie udarowe wytrzymywane	4 kV

Dane elektryczne

Znamionowy prąd cieplny	5 A
Kategoria użytkowania AC-15	230 VAC
Kategoria użytkowania DC-13	24 VDC
Element przełączający	1 zestyk (NO), 1 zestyk (NC)
Zasada przełączania	Wolnoprzełączające
Czas przełączania, maksimum	3 ms
Maksymalna częstotliwość przełączania	1.800 /h
Materiał zestyków, elektrycznych	Srebro

Zakres dostawy

Zakres dostawy	Gwintowana dławica z certyfiaktem Ex

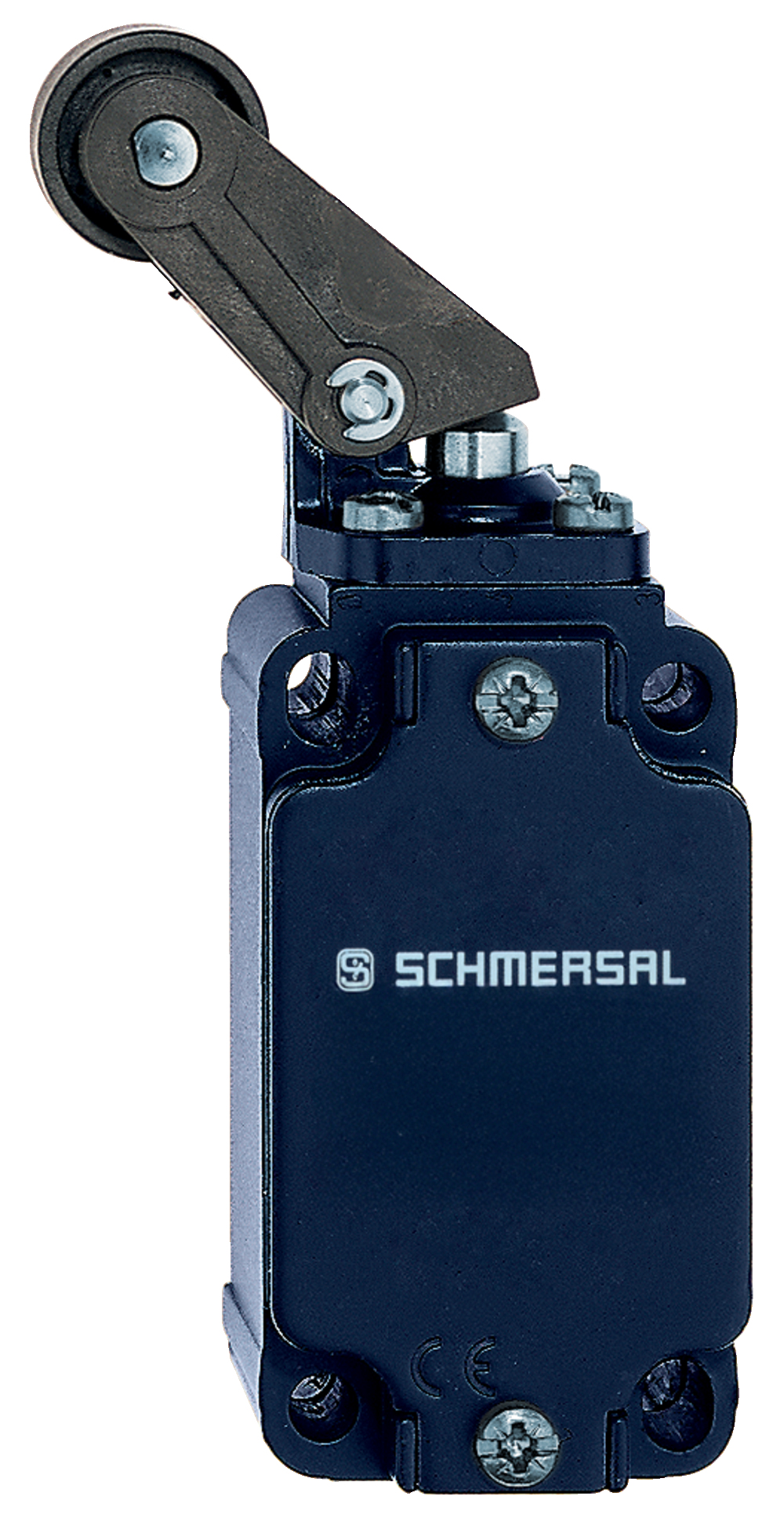

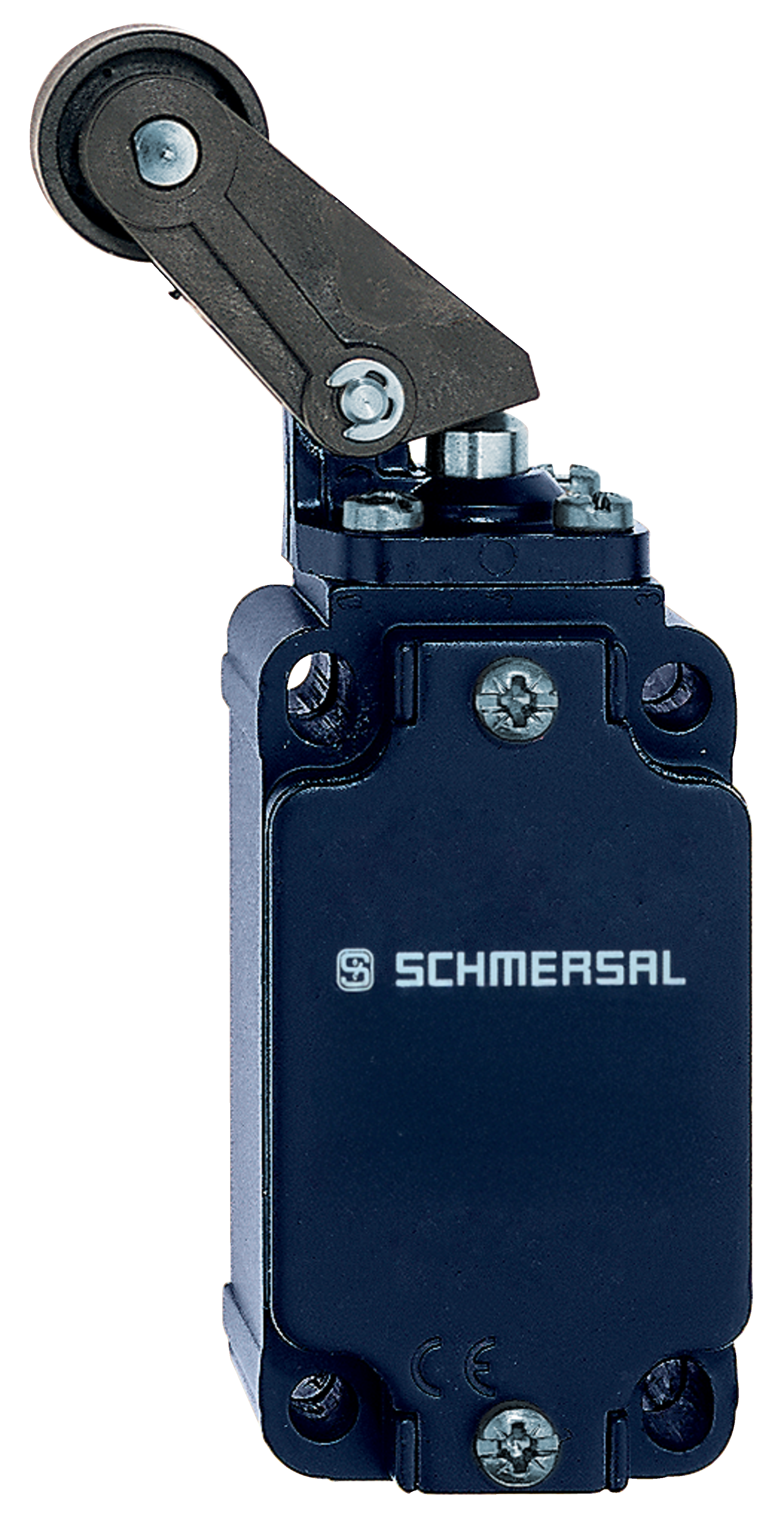

Zdjęcie produktu (pojedyncze zdjęcie katalogowe)

ID: k335kf02

| 906,4 kB | .jpg | 352.778 x 684.7420000000001 mm - 1000 x 1941 px - 72 dpi

| 107,9 kB | .png | 74.083 x 143.58100000000002 mm - 210 x 407 px - 72 dpi

| 29,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 8,8 MB | .png | 166.55700000000002 x 323.288 mm - 2000 x 3882 px - 305 dpi

| 40,4 kB | .jpg | 63.5 x 123.47200000000001 mm - 180 x 350 px - 72 dpi

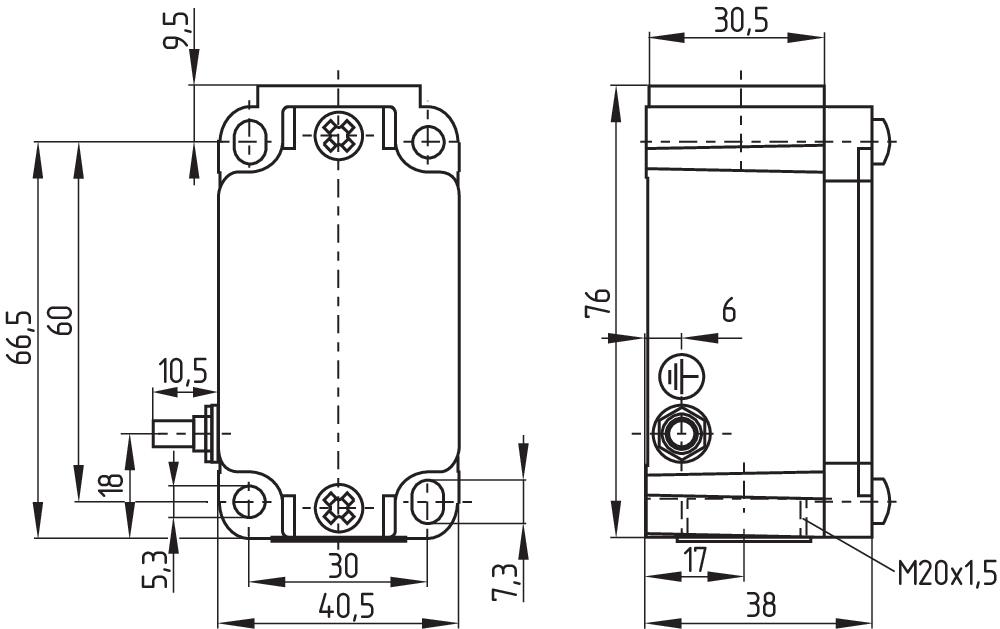

Rysunek wymiarowy Urządzenie podstawowe

ID: 1xzm1g07

| 2,5 kB | .png | 74.083 x 51.153000000000006 mm - 210 x 145 px - 72 dpi

| 46,3 kB | .jpg | 352.778 x 243.769 mm - 1000 x 691 px - 72 dpi

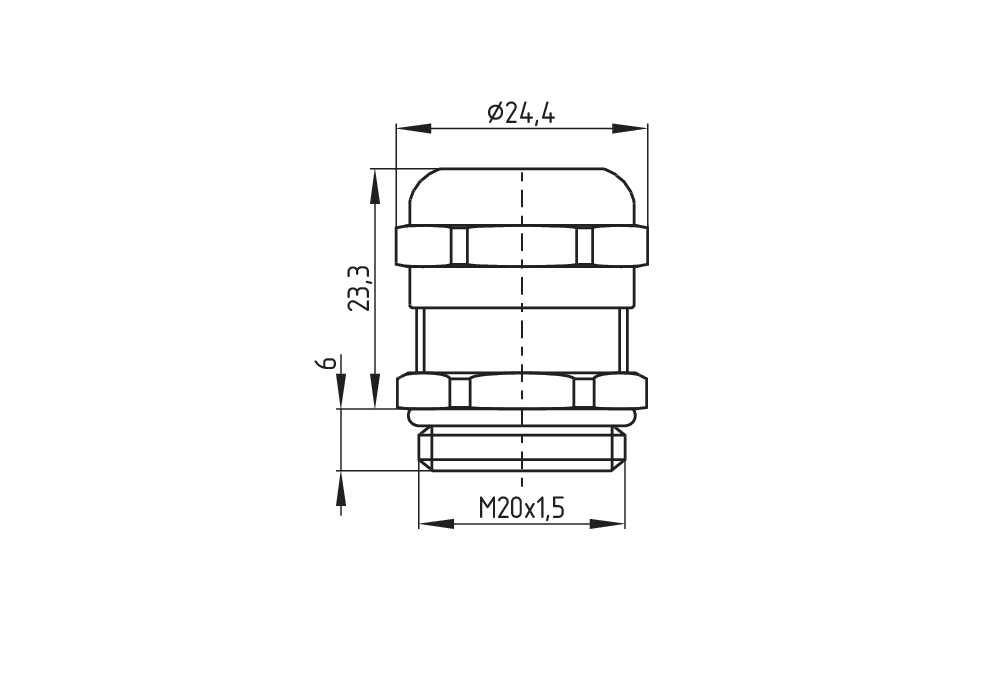

Rysunek wymiarowy Urządzenie podstawowe

ID: 1x335g04

| 118,0 kB | .jpg | 352.778 x 221.89700000000002 mm - 1000 x 629 px - 72 dpi

Rysunek wymiarowy Aktywator

ID: 1k336g02

| 60,3 kB | .cdr |

| 8,9 kB | .png | 74.083 x 51.506 mm - 210 x 146 px - 72 dpi

| 94,1 kB | .jpg | 352.778 x 245.88600000000002 mm - 1000 x 697 px - 72 dpi

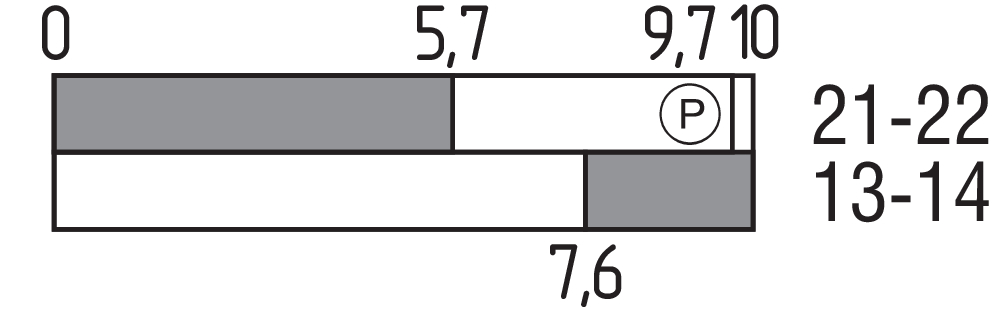

Diagram ruchu wyłącznika

Uwaga dotycząca diagramu ruchu wyłącznika
ICO_LEG_sw-close Zestyk zamknięty
ICO_LEG_sw-open Zestyk otwarty
ICO_LEG_sw-var Zakres nastawczy
ICO_LEG_sw-l Punkt oporu
ICO_LEG_sw-p Droga/kąt wymuszonego otwarcia
VS Zakres przestawiania zestyku NO
VÖ Zakres przestawiania zestyku NC
N Wybieg

Przedstawione drogi przełączania dla zestyków zwiernych i rozwiernych można przenieść na inne kombinacje zestyków.

ID: kk335s12

| 20,7 kB | .cdr |

| 1,8 kB | .png | 74.083 x 22.931 mm - 210 x 65 px - 72 dpi

| 44,0 kB | .jpg | 352.778 x 109.714 mm - 1000 x 311 px - 72 dpi

Diagram ruchu wyłącznika

ID: kh335s10

| 25,1 kB | .cdr |

| 1,9 kB | .png | 74.083 x 24.342000000000002 mm - 210 x 69 px - 72 dpi

| 52,9 kB | .jpg | 352.778 x 116.06400000000001 mm - 1000 x 329 px - 72 dpi

EU Conformity Declaration

Pdf

Deklaracja zgodności UE

Oryginał

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Niemcy
Internet: www.schmersal.com

Wyjaśnienie:

Niniejszym oświadczamy, że niżej wymienione elementy konstrukcyjne spełniają wymagania podanych niżej Europejskich Dyrektyw w zakresie koncepcji i konstrukcji.

Oznaczenie elementu konstrukcyjnego:

EX-T 335

Typ:

Patrz klucz zamówieniowy

Oznaczenia:

D II 2G Ex db eb IIC T6 Gb
D II 2D Ex tb IIIC T80°C Db

Opis elementu konstrukcyjnego:

Wyłącznik pozycyjny z wymuszonym rozwarciem zestyków dla funkcji bezpieczeństwa lub wyłącznik pozycyjny bez funkcji bezpieczeństwa

Odnośne dyrektywy:	Dyrektywa maszynowa (dla komponentów bezpieczeństwa, które są oznaczone na tabliczce znamionowej napisem „Safety component”)	2006/42/EG
	Dyrektywa ATEX	2014/34/EU
	Dyrektywa RoHS	2011/65/EU

Zastosowane normy:

EN 60947-5-1:2017 + AC:2020
EN IEC 60079-0:2018
EN 60079-1:2014
EN IEC 60079-7:2015 + A1:2018
EN 60079-31:2014

Jednostka notyfikowana, która certyfikowała system zapewnienia jakości wg załącznika IV, 2014/34/UE:

TÜV Rheinland Industrie Service GmbH
Am Grauen Stein, 51105 Köln
Nr ident.: 0035

Jednostka notyfikowana do badania typu:

DEKRA Testing and Certification GmbH
Dinnendahlstraße 9
44809 Bochum
Nr ident.: 0158

Certyfikat badania typu UE:

BVS 09 ATEX E 152

Osoba upoważniona do sporządzenia dokumentacji technicznej:

Oliver Wacker
Möddinghofe 30
42279 Wuppertal

Miejscowość i data wystawienia:

Wuppertal, 7 listopada 2025

Prawnie wiążący podpis
Philip Schmersal
Dyrektor

Schmersal-Polska Sp.j., ul. Baletowa 29, 02-867 Warszawa

Dane zostały starannie sprawdzone. Zdjęcia mogą odbiegać od rzeczywistości. Dalsze dane techniczne znajdują się w instrukcji obsługi. Możliwe są zmiany i błędy techniczne.
