EX-MAF 330-11Y-3D
EX-MAF 330-11Y-3D
Downloads
- Obudowa metalowa
- długa żywotność
- 40 mm x 76 mm x 40 mm ( Trzpień z kulką z przodu)
- odpowiednie dla niskich prędkości najazdu
- 1 Wlot kablowy M 20 x 1.5
- pozbawiony silikonu
- szeroko stosowane w elektrowniach

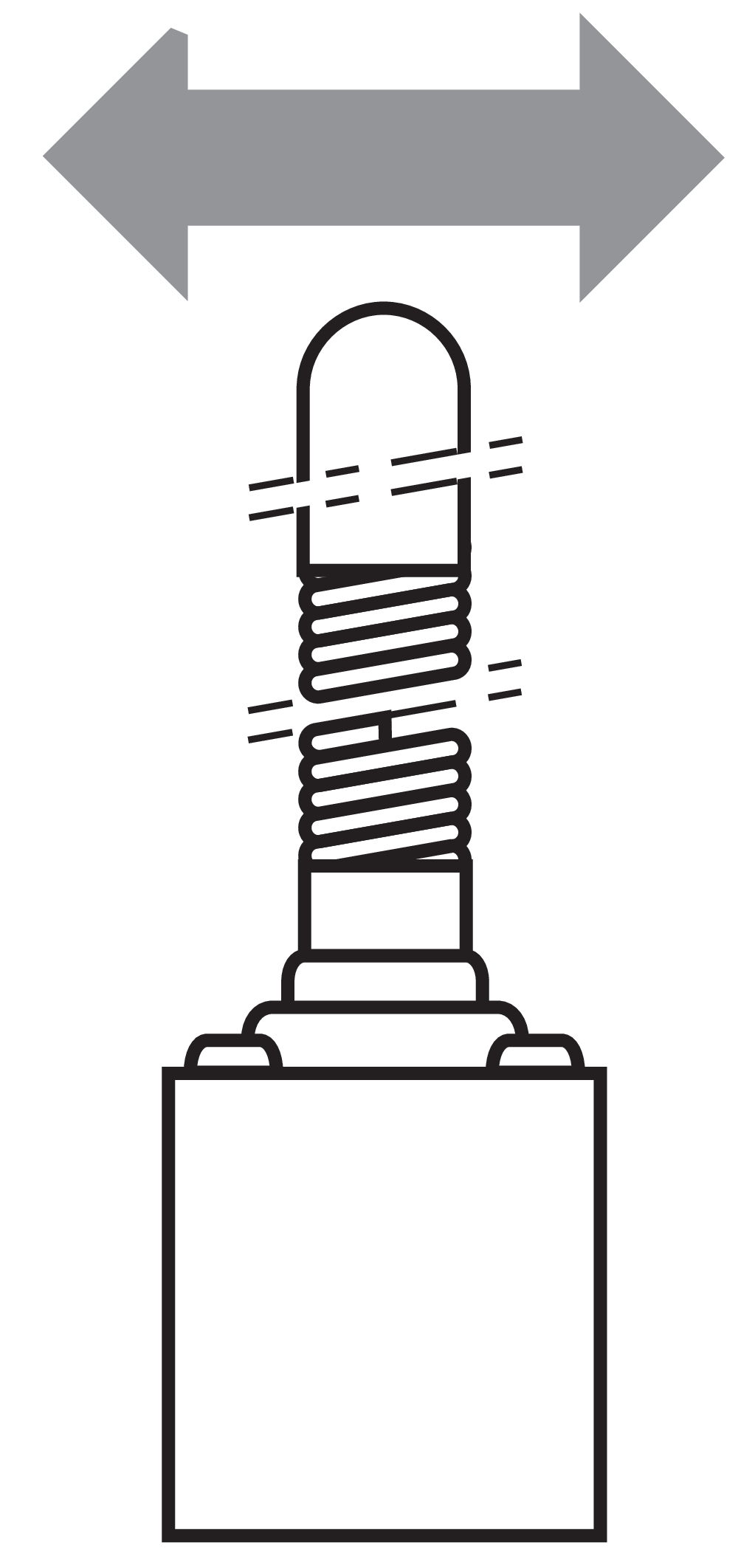

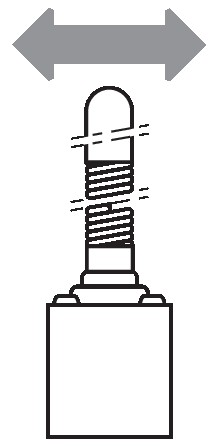

- Możliwość aktywowania z każdej strony
- Elastyczność sprężyny pozwala na ugięcie powyżej maks. kąt przełączania wynoszącego 15°
- Ex-Strefa 22
Klucz zamówieniowy
| Uwaga (możliwość dostawy) |
Niedostępne! |
| Oznaczenie typu produktu |
EX-MAF 330-11Y-3D |
| Numer artykułu (Numer katalogowy) |
101207964 |
| EAN (European Article Number) |
4030661373324 |
| eCl@ss number, version 12.0 |
27-27-06-01 |
| eCl@ss number, version 11.0 |
27-27-06-01 |
| Numer eCl@ss, wersja 9.0 |
27-27-06-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Certyfikaty - Normy
| Certyfikaty |
ATEX (Konformitätserklärung) |
Ochrona przeciwwybuchowa
| Ochrona przeciwwybuchowa: Przepisy |
EN IEC 60079-0 EN 60079-31 |
| Strefy ochrony przeciwwybuchowej |
22 |
| Kategoria ochrony przeciwwybuchowej |
3D |
| Oznakowanie ochrony przeciwwybuchowej |
D II 3D Ex tc IIIC T110°C Dc X |
Właściwości ogólne
| Normy |
BG-GS-ET-15 EN IEC 60947-5-1 |
| Zasada działania |
mechaniczne |
| Materiał obudowy |
odlew ze stopów lekkich |
| Materiał powłoki obudowy |
malowane |
| Materiał pręta |
Metal |
| Ciężar brutto |
251 g |
Dane ogólne - właściwości
| Funkcje bezpieczeństwa |
Tak |
| Liczba zestyków NC |
1 |
| Liczba zestyków NO |
1 |
| Liczba zestyków bezpieczeństwa |
1 |
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
| B10D Zestyk normalnie zamknięty (NC) |
20.000.000 operacji |
Dane mechaniczne
| Element aktywujący |
Dźwignia z prętem ze sprężyną |
| Żywotność mechaniczna, najmniejszy |
1.000.000 operacji |
| Energia uderzenia, maksimum |
4 J |
| Rozwarcie styków |
2 x 0,5 mm |
| Szybkość najazdu, maksimum |
1 m/s |
| Powtarzalność punktów przełączania |
0,02 mm |
Mechanical data - Connection technique
| Konektor |
Połączenie śrubowe M20 x 1.5 |
| Przekrój kabla, minimalne |
0,75 mm² |
| Przekrój kabla, maksimum |
2,5 mm² |
| Przekrój żyły |
13 AWG |
Dane mechaniczne - Wymiary
| Długość czujnika |
40 mm |
| Szerokość czujnika |
40 mm |
| Wysokość czujnika |
184,5 mm |
| Średnica pręta |
8 mm |
Warunki otoczenia
| Stopień ochrony |
IP65 |
| Ambient temperature |
-15 ... +80 °C |
| odporność na uderzenie |
50 g / 6 ms |
Ambient conditions - Insulation values
| Znamionowe napięcie izolacji |
250 VAC |
| Znamionowe napięcie udarowe wytrzymywane |
4 kV |
Dane elektryczne
| Znamionowy prąd cieplny |
10 A |
| Kategoria użytkowania AC-15 |
230 VAC |
| Kategoria użytkowania AC-15 |
4 A |
| Kategoria użytkowania DC-13 |
24 VDC |
| Kategoria użytkowania DC-13 |
4 A |
| Element przełączający |
1 zestyk (NO), 1 zestyk (NC) |
| Zasada przełączania |
Działanie migowe |
| Czas przełączania, maksimum |
10 ms |
| Materiał zestyków, elektrycznych |
Srebro |
Filtr językowy
Karta katalogowa
Instrukcja obsługi i deklaracja zgodności
pobierz najnowszą wersję Adobe Reader

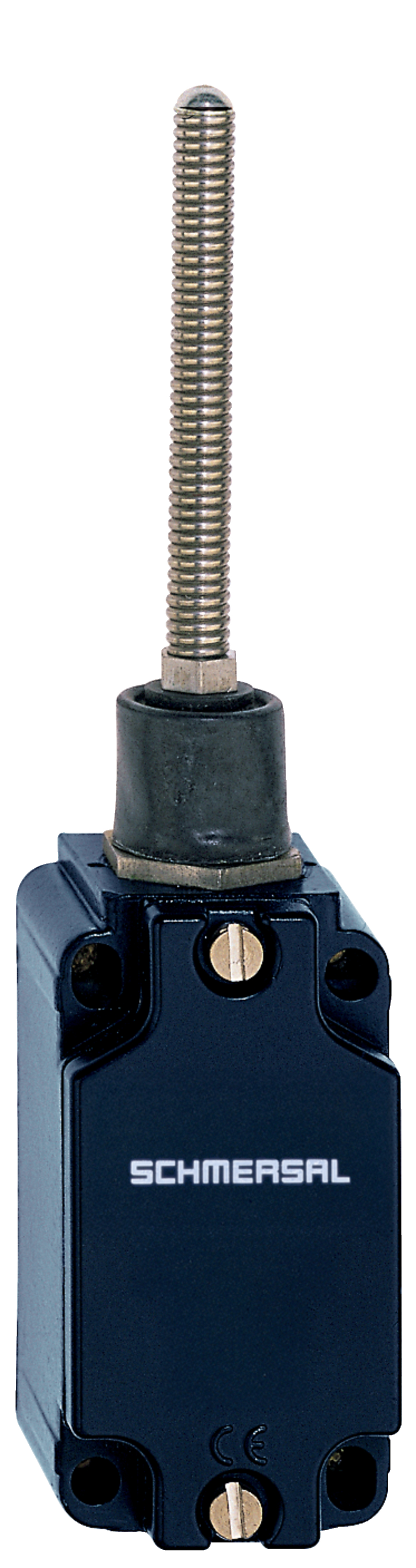

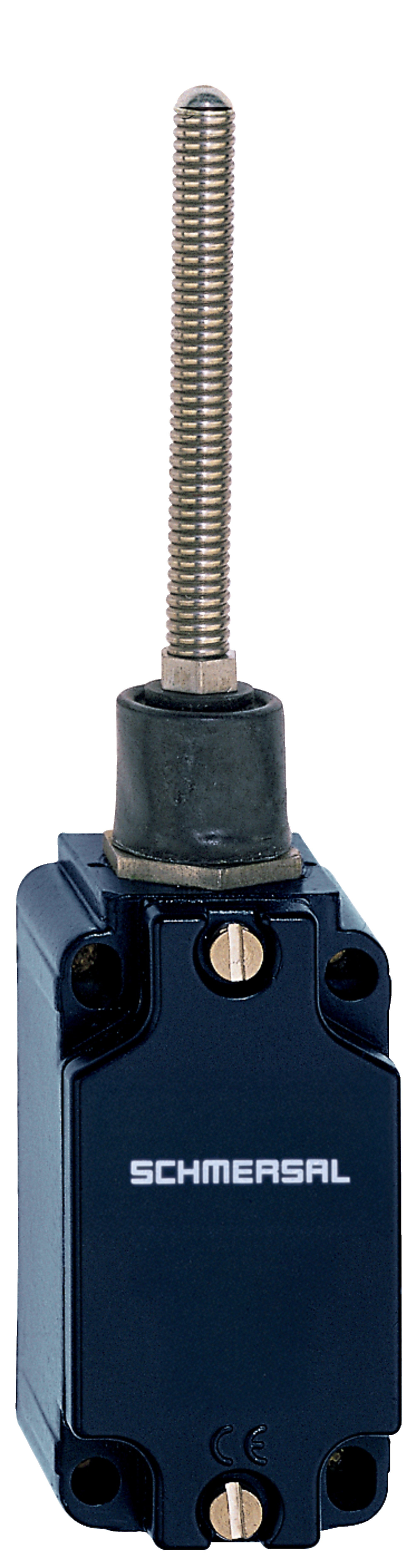

Zdjęcie produktu (pojedyncze zdjęcie katalogowe)
ID: km330f06
| 1,2 MB | .jpg | 352.778 x 1330.678 mm - 1000 x 3772 px - 72 dpi
| 209,9 kB | .png | 74.083 x 279.40000000000003 mm - 210 x 792 px - 72 dpi
| 16,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 14,8 MB | .png | 166.55700000000002 x 628.254 mm - 2000 x 7544 px - 305 dpi
| 22,3 kB | .jpg | 32.808 x 123.47200000000001 mm - 93 x 350 px - 72 dpi

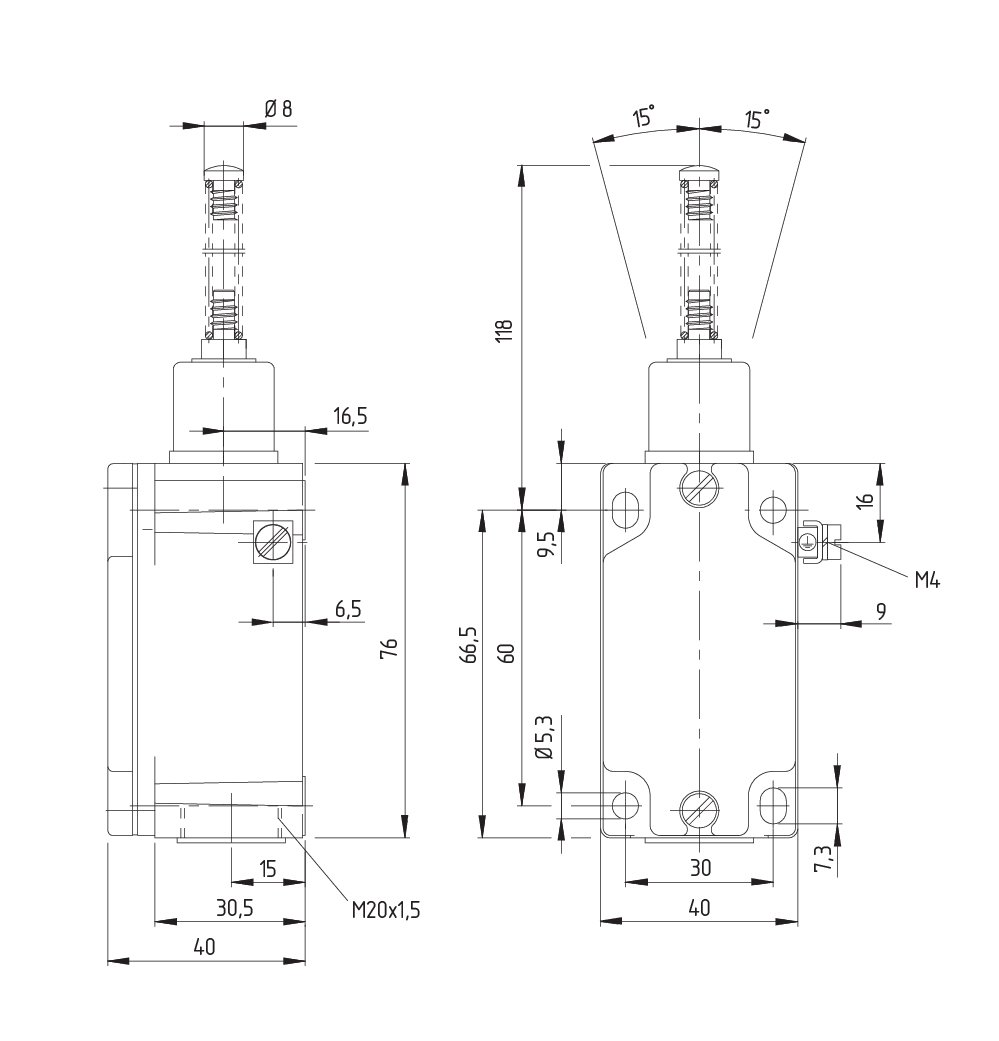

Rysunek wymiarowy Urządzenie podstawowe

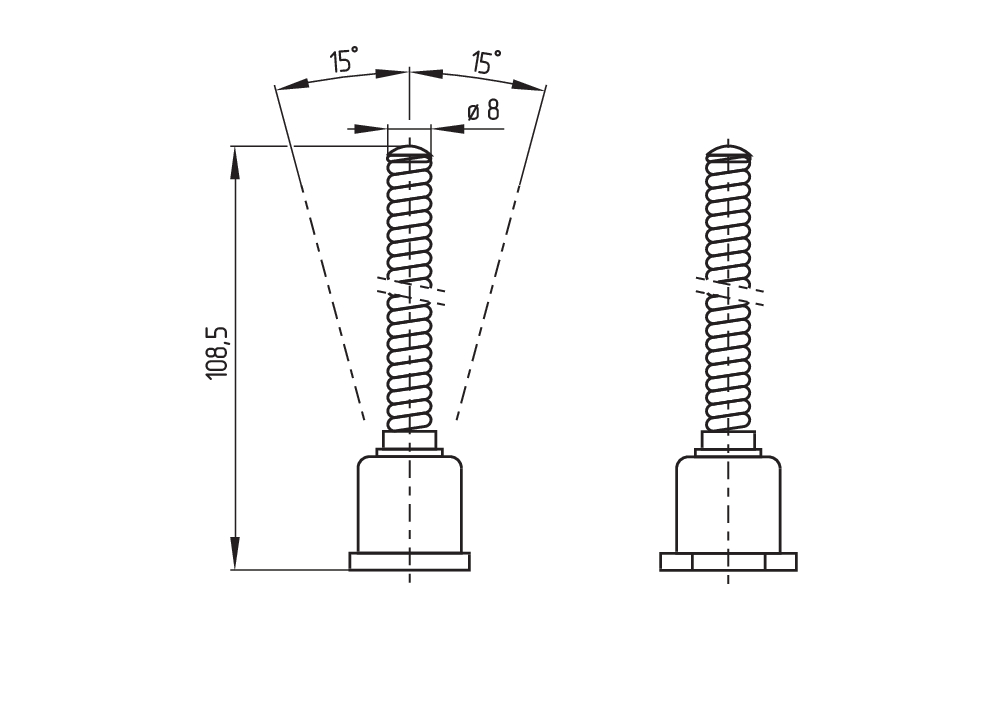

Rysunek wymiarowy Aktywator

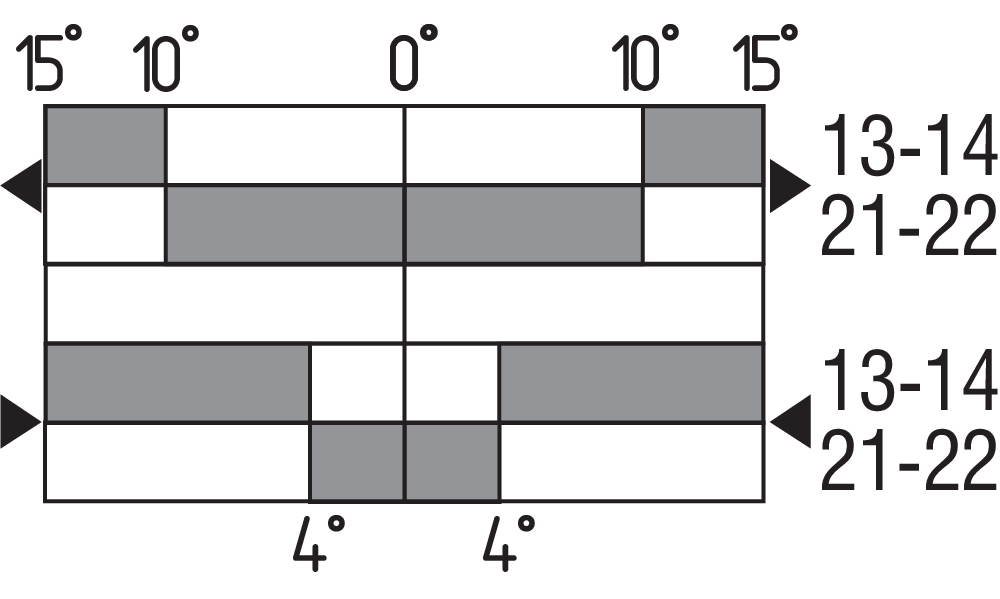

Diagram ruchu wyłącznika
Zestyk zamknięty
Zestyk otwarty
Zakres nastawczy
Punkt oporu
Droga/kąt wymuszonego otwarciaDiagram
Kontrola zaryglowania wg ISO 14119
Zestyk NC o wymuszonym rozwarciu
Uruchomiony
Nieuruchomiony
Zestyk NO
Zestyk NC
131207964 EX-MAF 330-11Y-3D
- Obudowa metalowa
- długa żywotność
- 40 mm x 76 mm x 40 mm ( Trzpień z kulką z przodu)
- odpowiednie dla niskich prędkości najazdu
- 1 Wlot kablowy M 20 x 1.5
- pozbawiony silikonu
- szeroko stosowane w elektrowniach
- Możliwość aktywowania z każdej strony
- Elastyczność sprężyny pozwala na ugięcie powyżej maks. kąt przełączania wynoszącego 15°
- Ex-Strefa 22
| Deklaracja zgodności UE |  |
| Oryginał | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Niemcy Internet: www.schmersal.com |
| Wyjaśnienie: | Niniejszym oświadczamy, że niżej wymienione elementy konstrukcyjne spełniają wymagania podanych niżej Europejskich Dyrektyw w zakresie koncepcji i konstrukcji. |
| Oznaczenie elementu konstrukcyjnego: | EX-MAF 330 |
| Typ: | Patrz klucz zamówieniowy |
| Oznaczenia: | D II 3D Ex tc IIIC T100°C Dc X |
| Opis elementu konstrukcyjnego: | Wyłączniki pozycyjne |
| Odnośne dyrektywy: | Dyrektywa ATEX | 2014/34/EU |
| Dyrektywa RoHS | 2011/65/EU |
| Zastosowane normy: | EN 60947-5-1:2017 + AC:2020 EN IEC 60079-0:2018 EN 60079-31:2014 |
| Osoba upoważniona do sporządzenia dokumentacji technicznej: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Miejscowość i data wystawienia: | Wuppertal, 17 stycznia 2024 |
 |
| Prawnie wiążący podpis Philip Schmersal Dyrektor |
Schmersal-Polska Sp.j., ul. Baletowa 29, 02-867 Warszawa
Dane zostały starannie sprawdzone. Zdjęcia mogą odbiegać od rzeczywistości. Dalsze dane techniczne znajdują się w instrukcji obsługi. Możliwe są zmiany i błędy techniczne.
