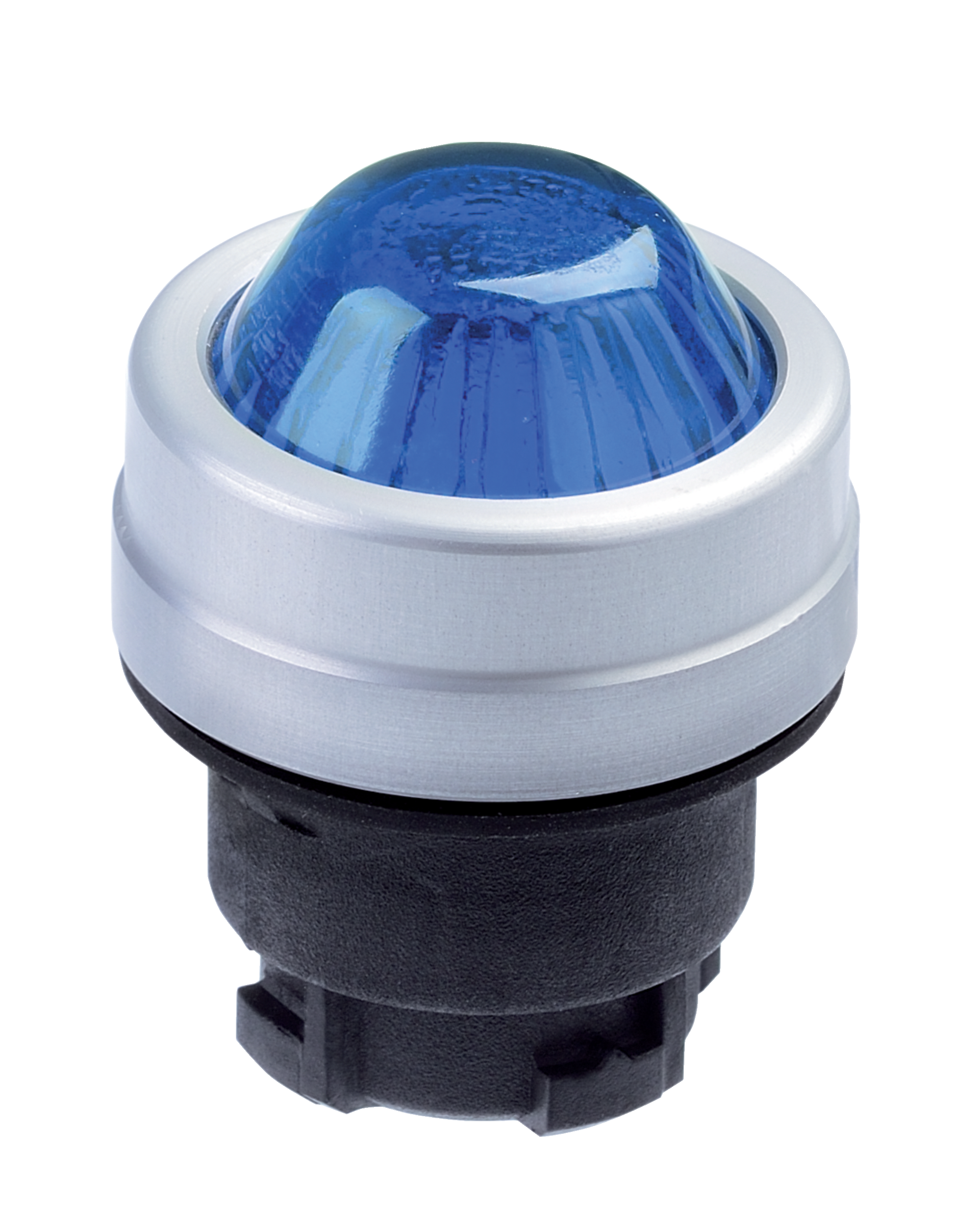

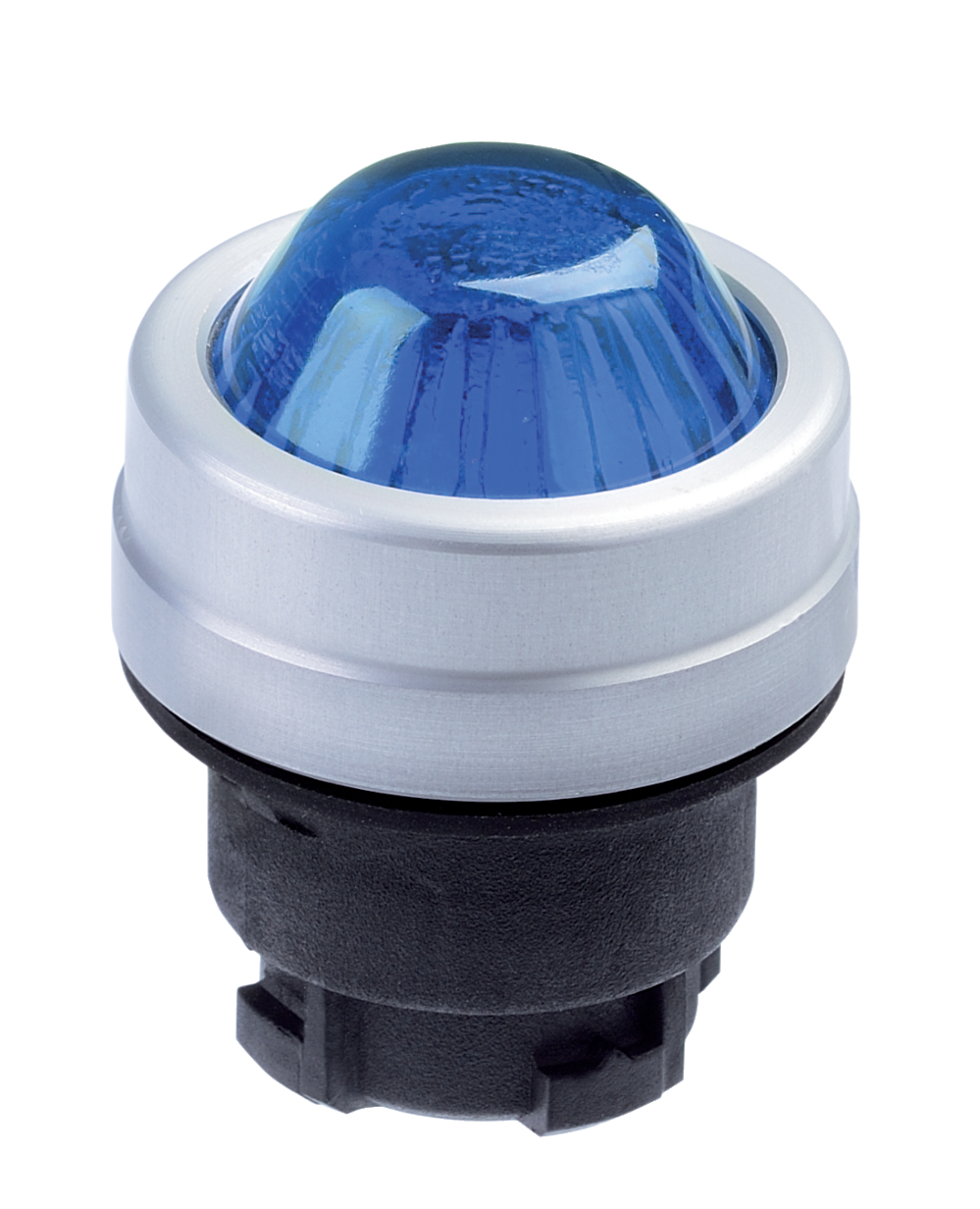

EMLHBL

Numer katalogowy: 101006470
EMLHBL

Downloads

ePLAN Dane
CADENAS Dane CAD
SISTEMA Dane
  • wysunięty klosik
  • Otwór montażowy Ø 22,3 mm
  • Klasa ochrony IP65
  • Aluminiowa obudowa

Klucz zamówieniowy

Oznaczenie typu produktu

EMLHBL
Numer artykułu (Numer katalogowy)

101006470
EAN (European Article Number)

4030661485164
eCl@ss number, version 12.0

27-37-12-11
eCl@ss number, version 11.0

27-37-12-11
Numer eCl@ss, wersja 9.0

27-37-12-11
ETIM number, version 7.0

EC000223
ETIM number, version 6.0

EC000223

Certyfikaty - Normy

Certyfikaty

cULus

Właściwości ogólne

Normy

EN IEC 60947-5-1

EN IEC 60947-1
Wykonanie

Indicator lights
Konstrukcja

Okrągły

Wysoka kopułka
Warunki montażu (mechaniczne)

dowolnie
Typ uszczelnienia

Uszczelki kształtowe
Materiał kopuły

Szkło
Materiał pierścienia przedniego

Aluminium
Kolor kopuły

Niebieskie
Kolor pierścienia przedniego

Srebro
Ciężar brutto

34 g

Dane ogólne - właściwości

Możliwość podświetlenia

Tak
kołnierz montażowy

Tak
Pełna izolacja

Tak

Dane mechaniczne

Montaż

Kołnierz montażowy ELM
Moment dokręcania śruby

0,6 Nm

Dane mechaniczne - Wymiary

Mounting height

20 mm
Note (Mounting height)

Height in front of the front panel.
Wysokość kopuły

6 mm
Średnica kopułki

25 mm
Średnica pierścienia przedniego

29,5 mm
Mounting diameter

22,3 mm
Grubość płyty przedniej, minimum

1 mm
Grubość płyty przedniej, maksimum

6 mm
Odstęp

40 x 50 mm

Warunki otoczenia

Stopień ochrony

IP65
Ambient temperature

-25 ... +75 °C
Wytrzymałość zmęczeniowa wg EN 60068-2-6

5 g

odporność na uderzenie

<50 g (EN 60068-2-27)

Zakres dostawy

Uwaga (zakres dostawy, liczba i rodzaj)

Kołnierz montażowy ELM wchodzi w zakres dostawy

Schmersal-Polska Sp.j., ul. Baletowa 29, 02-867 Warszawa

Dane zostały starannie sprawdzone. Zdjęcia mogą odbiegać od rzeczywistości. Dalsze dane techniczne znajdują się w instrukcji obsługi. Możliwe są zmiany i błędy techniczne.
