EMLGN/SWELOX

Numer katalogowy: 101195202

EMLGN/SWELOX

Numer katalogowy: 101195202

Downloads

ePLAN Dane

CADENAS Dane CAD

SISTEMA Dane

Schmersal-Polska Sp.j., ul. Baletowa 29, 02-867 Warszawa

Dane zostały starannie sprawdzone. Zdjęcia mogą odbiegać od rzeczywistości. Dalsze dane techniczne znajdują się w instrukcji obsługi. Możliwe są zmiany i błędy techniczne.

Generated at: 17.04.2026, 11:05

Oznaczenie typu produktu	EMLGN/SWELOX
Numer artykułu (Numer katalogowy)	101195202
EAN (European Article Number)	4030661601564
eCl@ss number, version 12.0	27-37-12-11
eCl@ss number, version 11.0	27-37-12-11
Numer eCl@ss, wersja 9.0	27-37-12-11
ETIM number, version 7.0	EC000223
ETIM number, version 6.0	EC000223

Normy	EN IEC 60947-5-1 EN IEC 60947-1
Wykonanie	Indicator lights
Konstrukcja	Okrągły Płaska kopułka
Warunki montażu (mechaniczne)	dowolnie
Typ uszczelnienia	Uszczelki kształtowe
Materiał kopuły	Szkło
Materiał pierścienia przedniego	Aluminium
Kolor kopuły	zielone
Kolor pierścienia przedniego	Czarne
Ciężar brutto	40 g

Możliwość podświetlenia	Tak
kołnierz montażowy	Tak
Pełna izolacja	Tak

Montaż	Kołnierz montażowy ELM
Moment dokręcania śruby	0,6 Nm

Mounting height	14 mm
Note (Mounting height)	Height in front of the front panel.
Średnica kopułki	25 mm
Średnica pierścienia przedniego	29,5 mm
Mounting diameter	22,3 mm
Grubość płyty przedniej, minimum	1 mm
Grubość płyty przedniej, maksimum	6 mm
Odstęp	40 x 50 mm

Zaloguj Zarejestruj

EMLGN/SWELOX

EMLGN/SWELOX

Klucz zamówieniowy

Certyfikaty - Normy

Właściwości ogólne

Dane ogólne - właściwości

Dane mechaniczne

Dane mechaniczne - Wymiary

Warunki otoczenia

Zakres dostawy

Filtr językowy

Karta katalogowa

Instrukcja obsługi i deklaracja zgodności

Certyfikat UL

pobierz najnowszą wersję Adobe Reader

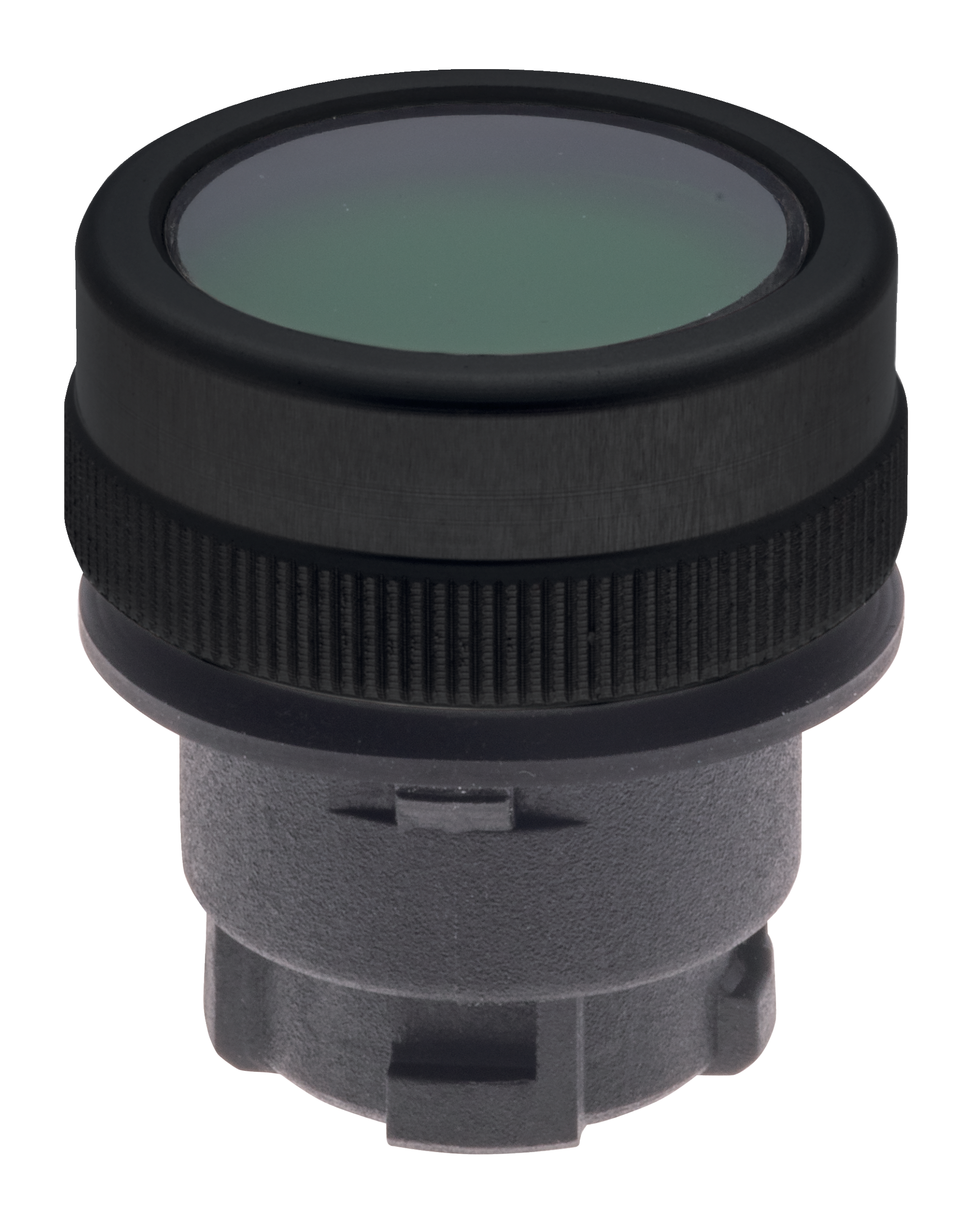

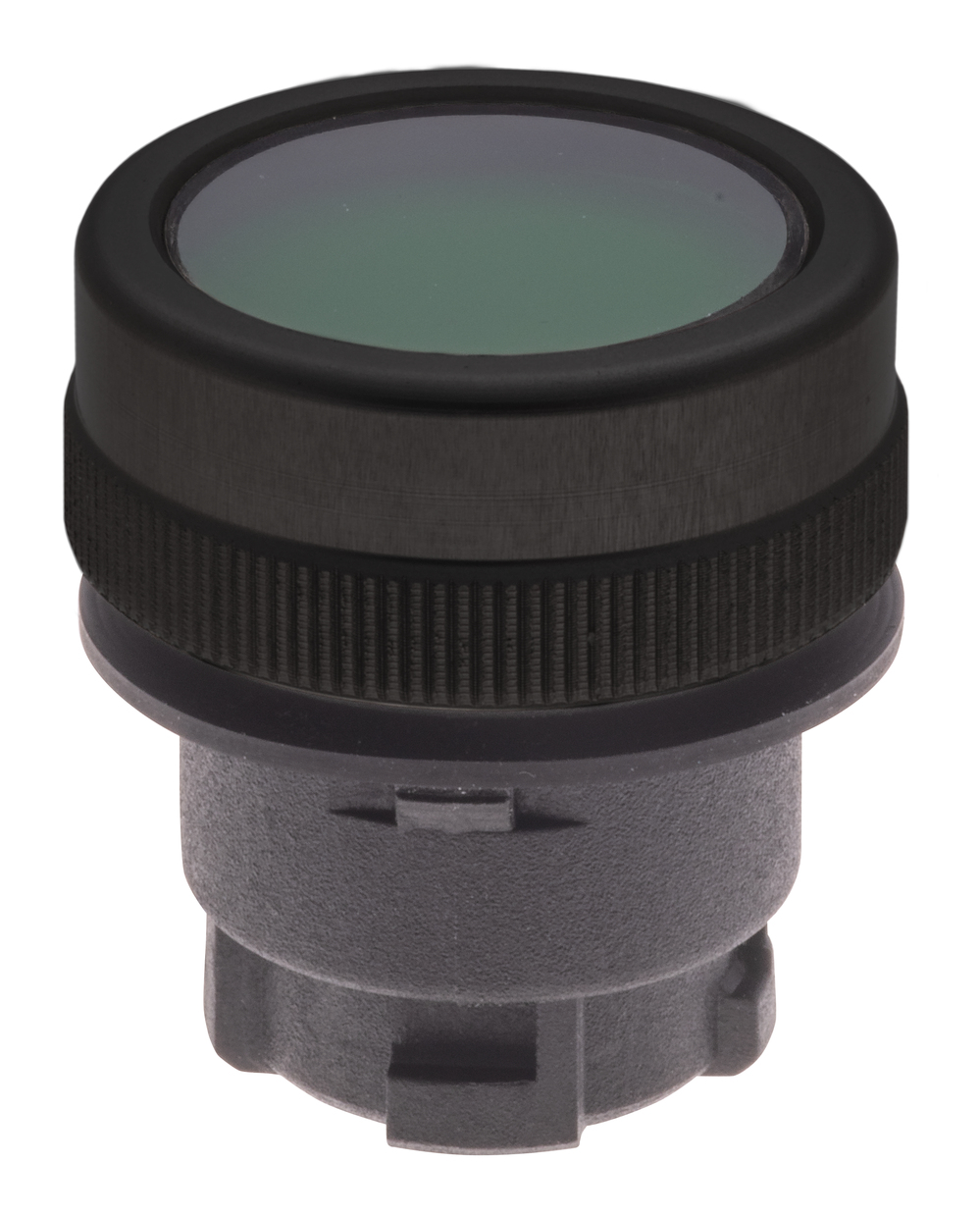

Zdjęcie produktu (pojedyncze zdjęcie katalogowe)

Ostatnio oglądane

EDR50RT

BP 31 N

STP02.4.1

RMLFBL

Stopień ochrony	IP65
Ambient temperature	-25 ... +75 °C
Wytrzymałość zmęczeniowa wg EN 60068-2-6	5 g
odporność na uderzenie	<50 g (EN 60068-2-27)
