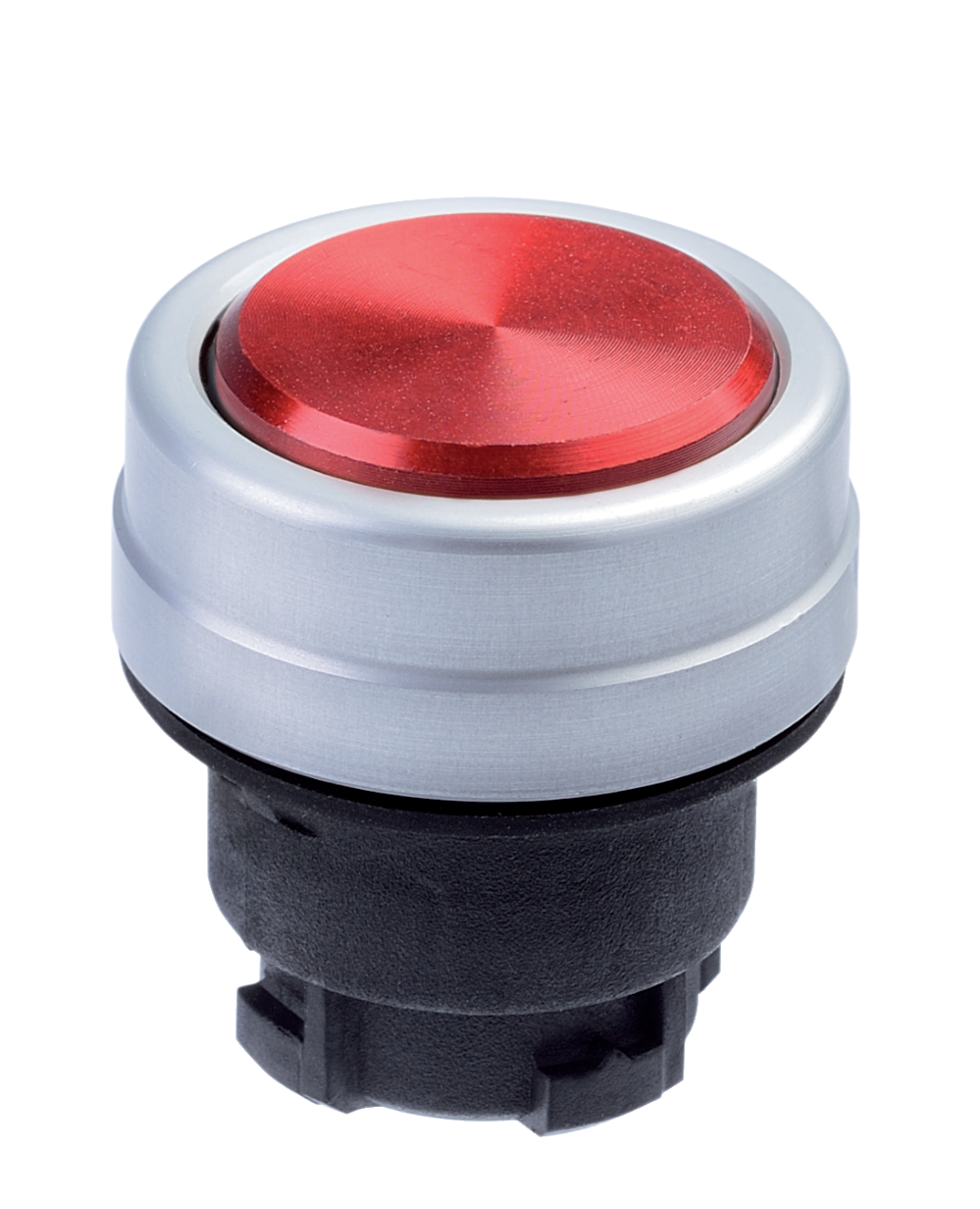

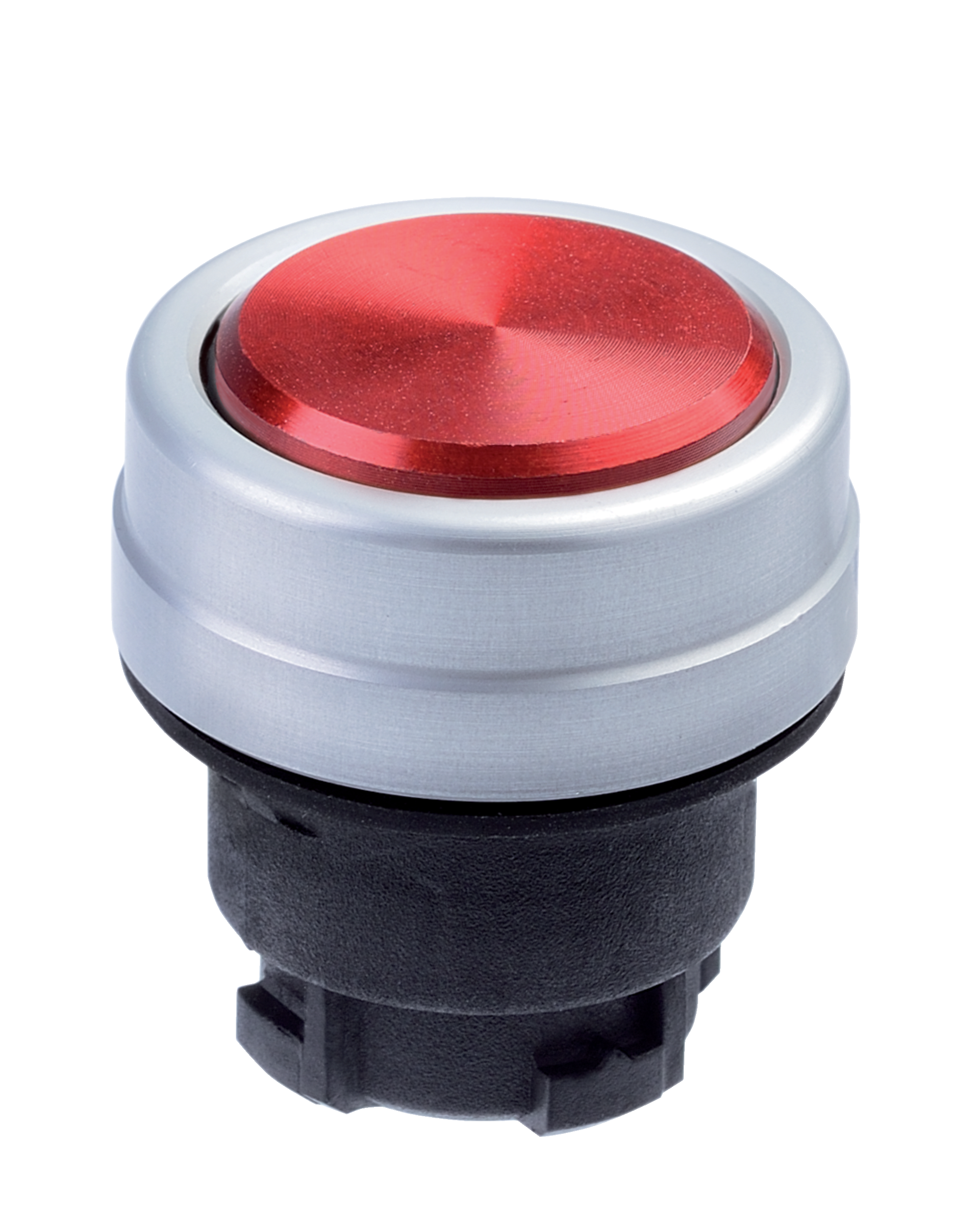

EDT.1RT

Numer katalogowy: 101006234
EDT.1RT

Downloads

ePLAN Dane
CADENAS Dane CAD
SISTEMA Dane
Oznaczenie typu produktu:

-
(1)DT(8)(2)Przycisk kluczowy
(1)DM(2)Przycisk z membraną ochronną
(1)DL(8)(2)Przycisk podświetlany
(1)DLM(2)Przycisk podświetlany z membraną do ochrony przeciwpyłowej
(1)ML(2)Sygnalizator podświetlany z płaską kopułką
(1)MLH(2)Sygnalizator podświetlany z wysoką kopułką
(1)DP(3)(8)(2)Przycisk bez zatrzasku
(1)DTP(3)(8)(2)Przycisk bez zatrzasku (tylko seria N)
(1)DLP(3)(8)(2)Przycisk grzybkowy podświetlany, bez zatrzasku (tylko seria N)
(1)DRR(3)(8)(2)Przycisk grzybkowy z zatrzaskiem, odryglowanie przez obrót i wyciągnięcie (w serii N tylko wyciągnięcie)
(1)DRZ(3)(8)(2)Przycisk grzybkowy z zatrzaskiem, odryglowanie przez wyciągnięcie
(1)WS21(4)(5)Przełącznik z 2 pozycjami z zatrzaskiem
(1)WT21(4)(5) Przełącznik z 1 pozycją bez zatrzasku
(1)WS32(4)(5) Przełącznik z 3 pozycjami z zatrzaskiem
(1)WT32(4)(5) Przełącznik z 2 pozycjami bez zatrzasku
(1)WST32(4)(5) Przełącznik: przełączający, samopowrotny
(1)WTS32(4)(5)Przełącznik: samopowrotny, przełączający
(1)SS21S(4)(5) Przełącznik kluczowy z 2 pozycjami z zatrzaskiem
(1)ST21S(4)(5)Przełącznik kluczowy z 1 pozycją bez zatrzasku
(1)SS32S(4)(5)Przełącznik kluczowy z 3 pozycjami z zatrzaskiem
(1)ST32S(4)(5) Przełącznik kluczowy z 2 pozycjami bez zatrzasku lewa i prawa
(1)SST32S(4)(5) Przełącznik kluczowy: przełączający, samopowrotny
(1)STS32S(4)(5) Przełącznik kluczowy: samopowrotny, przełączający
Bzaślepka

(1)
-Program urządzeń sterowniczych i sygnalizacyjnych:
ETyposzereg E
NTyposzereg N
RTyposzereg R

(2)
-Czarne
SWSzare

(3)
-30 mm
3035 mm
3540 mm
4042 mm
4245 mm
4550 mm
5055 mm
5570 mm

(4)
-Długość pokrętła mm:
1krótka dźwignia
.1Długie pokrętło

(5)
-Szare

(6)
-Pozycja wyjęcia klucza (3 pozycje)
1Lewa pozycja
2Środkowa pozycja
3Prawa pozycja

(7)
-Pozycja wyjęcia klucza (2 pozycje)
1Lewa pozycja
2Prawa pozycja

(8)
-Czarne
Nie wszystkie urządzenia, które są możliwe do uzyskania przy pomocy tego klucza zamówieniowego, są dostępne i/lub możliwe do realizacji pod względem technicznym.
  • odporne na temperaturę do -40°C
  • Otwór montażowy Ø 22,3 mm
  • Klasa ochrony IP65
  • Aluminiowa obudowa

Klucz zamówieniowy

Oznaczenie typu produktu

EDT.1RT
Numer artykułu (Numer katalogowy)

101006234
EAN (European Article Number)

4030661615189
eCl@ss number, version 12.0

27-37-12-10
eCl@ss number, version 11.0

27-37-12-10
Numer eCl@ss, wersja 9.0

27-37-12-10
ETIM number, version 7.0

EC000221
ETIM number, version 6.0

EC000221

Właściwości ogólne

Normy

EN IEC 60947-5-1

EN IEC 60947-1
Wykonanie

Pushbutton

Montaż na płycie przedniej
Konstrukcja

Okrągły
Warunki montażu (mechaniczne)

dowolnie
Typ uszczelnienia

Uszczelki wargowe

Uszczelki kształtowe
Materiał części roboczych

Aluminium, anodised
Materiał pierścienia przedniego

Aluminium - anodyzowana
Kolor elementu sterującego

czerwony
Kolor pierścienia przedniego

Srebro
Ciężar brutto

37 g

Dane ogólne - właściwości

kołnierz montażowy

Tak
Pełna izolacja

Tak
Liczba pozycji wyłącznika

1
Number of contact elements, maximum

3

Dane mechaniczne

Trwałość mechaniczna, urządzenia sterujące

1.000.000 operacji
Montaż

Kołnierz montażowy EFM
Moment dokręcania śruby

0,6 Nm
Typowa siła uruchamiania przycisku

1,5 N
Skok główki, minimum

4 mm
Skok główki, maksimum

5 mm

Dane mechaniczne - Wymiary

Mounting height

14 mm
Note (Mounting height)

Height in front of the front panel.
Średnica powierzchni aktywnej

23 mm
Średnica pierścienia przedniego

29,5 mm
Mounting diameter

22,3 mm
Grubość płyty przedniej, minimum

1 mm
Grubość płyty przedniej, maksimum

6 mm
Odstęp

40 x 50 mm

Warunki otoczenia

Stopień ochrony

IP65
Ambient temperature

-40 ... +75 °C
Wytrzymałość zmęczeniowa wg EN 60068-2-6

5 g

odporność na uderzenie

<50 g (EN 60068-2-27)

Dane elektryczne

Częstotliwość przełączania urządzenia sterującego, maks

1.000 /h

Zakres dostawy

Uwaga (zakres dostawy, liczba i rodzaj)

Kołnierz montażowy EFM wchodzi w zakres dostawy

Filtr językowy

Jeśli dokument nie jest dostępny w wybranym języku, pojawi się wersja angielska.

Karta katalogowa

angielski (2026-04-17)
chiński (2026-04-17)
duński (2026-04-17)
fiński (2026-04-17)
francuski (2026-04-17)
hiszpański (2026-04-17)
holenderski (2026-04-17)
japoński (2026-04-17)
niemiecki (2026-04-17)
norweski (2026-04-17)
polski (2026-04-17)
portugalski (2026-04-17)
portugalski (2026-04-17)
szwedzki (2026-04-17)
turecki (2026-04-17)
włoski (2026-04-17)

Instrukcja obsługi i deklaracja zgodności

E-, N- und R- typoszeregu (1,9 MB, 2025-08-25)
E-, N- und R- programma (1,7 MB, 2025-08-25)
E-, N- und R- programa (1,8 MB, 2025-08-25)
E-, N- und R- programa (1,7 MB, 2025-08-07)
E-, N- und R- Programma (1,8 MB, 2025-06-26)
E-, N- und R- programme (1,8 MB, 2025-06-16)
E-, N- und R- Programm (1,8 MB, 2025-05-12)
E-, N- und R- Program (1,8 MB, 2025-05-12)
E-, N- und R- Program (1,9 MB, 2021-08-09)
E-, N- und R-製品シリーズ (2,2 MB, 2019-05-10, Revision B)
E-, N- und R- 程序 (2,2 MB, 2019-05-10, Revision B)

Broszura

Organes de commande et de signalisation / Information produit (10,5 MB, 2025-03-21)
Command and signalling devices / Product information (10,3 MB, 2025-02-10)
Bedieningsorganen en signalisatieelementen / Productinformatie (10,5 MB, 2024-11-26)
Equipamentos de comando e sinalização / Informação de produto (10,5 MB, 2024-11-25)
Befehls- und Meldegeräte / Produktinformation (10,6 MB, 2024-11-11)
Dispositivos de mando y señalización / Información de producto (10,5 MB, 2024-11-11)
Apparecchi di comando e segnalazione / Informazioni sul prodotto (8,1 MB, 2022-05-30, Revision 01)

pobierz najnowszą wersję Adobe Reader

Sadobe Reader

Schmersal-Polska Sp.j., ul. Baletowa 29, 02-867 Warszawa

Dane zostały starannie sprawdzone. Zdjęcia mogą odbiegać od rzeczywistości. Dalsze dane techniczne znajdują się w instrukcji obsługi. Możliwe są zmiany i błędy techniczne.

Generated at: 17.04.2026, 09:29
