BDF200-NH-11-WS30-DTGN-LTRD
BDF200-NH-11-WS30-DTGN-LTRD
- Funkcje E-stop, włącz/wyłącz oraz reset są dostępne
- smukła, odporna na uderzenia obudowa
- do zamontowania w ergonomicznie korzystnej pozycji
- do montazu na standardowych profilach aluminiowych
- Obudowa z tworzywa termoplastycznego
- Smukła, wytrzymała na uderzenia obudowa
- szeroki wybór Przyciski podświetlane, Przełączniki, Lampki sygnalizacyjne LED, Przełączniki kluczykowe i Przyciski E-stop
- Umiejscowienie przycisków na panelu można dobierać wedle uznania.
- Etykietowanie we własnym zakresie przy użyciu plastikowej wkładki
- Dowolnie mocowane pokrywki przycisków dla optymalnej adaptacji on-site
Klucz zamówieniowy
| Oznaczenie typu produktu |
BDF200-NH-11-WS30-DTGN-LTRD |
| Numer artykułu (Numer katalogowy) |
101214506 |
| eCl@ss number, version 12.0 |
27-37-12-16 |
| eCl@ss number, version 11.0 |
27-37-12-16 |
| Numer eCl@ss, wersja 9.0 |
27-37-12-16 |
| ETIM number, version 7.0 |
EC000225 |
| ETIM number, version 6.0 |
EC000225 |
| Informacja dodatkowa (Klucz zamówieniowy) |
Uwaga: patrz klucz zamówieniowy |
Certyfikaty - Normy
| Certyfikaty |
cULus |
Właściwości ogólne
| Normy |
EN ISO 13850 EN IEC 60947-5-1 EN IEC 60947-5-5 EN IEC 60947-1 |
| Niesprzyjające warunki klimatyczne |
IEC 60068-2-30 |
| Wykonanie |
Obudowa zespołu |
| Materiał obudowy |
Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące |
| Wykorzystane pozycje, pozycja 1 |
Wyłącznik E-stop z zatrzaskiem |
| Wykorzystane pozycje, pozycja 2 |
Selector switch 3 positions |
| Wykorzystane pozycje, pozycja 3 |
Pushbutton, green |
| Wykorzystane pozycje, pozycja 4 |
Illuminated pushbutton, red |
| Ciężar brutto |
280 g |
Dane ogólne - właściwości
| Przycisk stopu awaryjnego |
Tak |
| Funkcje bezpieczeństwa |
Tak |
| Zaciski odłączalne |
Tak |
| Liczba żył przewodu |
16 |
Klasyfikacja
| Normy, przepisy |
EN ISO 13849-1 |
| Żywotność |
20 Rok(lata) |
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
| B10D Zestyk normalnie zamknięty (NC) |
100.000 operacji |
Dane mechaniczne
| Umiejscowienie dławicy kablowej |
dół |
| Trwałość mechaniczna, przycisk zatrzymania awaryjnego |
100.000 operacji |
| Trwałość mechaniczna, urządzenia sterujące |
1.000.000 operacji |
| Mechanical lifetime, Key operated- selector switch |
30.000 operacji |
| Skok główki |
3 mm |
| Siła przełączania, maksimum |
8 N |
| Uwaga (siła aktywacji) |
each contact |
| Siła, typowy |
1 N |
| Montaż |
wewnętrzne otwory montażowe |
| Wykonanie śrub mocujących |
2x M5 |
| Tightening torque of the fastening screws for the housing cover, minimum |
0,7 Nm |
| Tightening torque of the fastening screws for the housing cover, maximum |
0,8 Nm |
| Tightening torque of the cable gland, maximum |
4 Nm |
| Note |
Miaximum tightening cable gland cap nut 3 Nm |
Mechanical data - Connection technique
| Prowadzenie przewodów |
Dławica kablowa M20 |
| Przekrój przewodu dławiczek, najmniejszy |
6 mm |
| Przekrój przewodu dławiczek, maksimum |
13 mm |
| Przekrój żyły |
0,5 mm2 |
| Przyłącze (mechaniczne) |
Odłączalne zaciski śrubowe |
Dane mechaniczne - Wymiary
| Szerokość |
40 mm |
| Wysokość |
69 mm |
| Głębokość |
249 mm |
Warunki otoczenia
| Stopień ochrony |
IP65 |
| Ambient temperature |
-25 ... +65 °C |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 |
10 … 100 Hz, z 20 g |
| odporność na uderzenie |
100 g / 6 ms |
Ambient conditions - Insulation values
| Znamionowe napięcie izolacji |
250 VAC |
| Znamionowe napięcie udarowe wytrzymywane |
2,5 kV |
| Kategoria przepięcia |
III |
| Kategoria przepięcia |
III |
| Stopień zanieczyszczenia zgodnie z VDE 0100 |
3 |
Dane elektryczne
| Znamionowy prąd cieplny |
2,5 A |
| LED current consumption (operating elements) |
16 mA |
| Rated operating voltage |
24 VDC |
| Kategoria użytkowania AC-15 |
24 VAC |
| Kategoria użytkowania AC-15 |
2 A |
| Kategoria użytkowania DC-13 |
24 VDC |
| Kategoria użytkowania DC-13 |
1 A |
| External wire and device fuse rating |
2.5A T |
| Odpowiedni dla niskich napięć |
≥ 5 V / ≥ 1 mA |
| Zasada przełączania |
Wolnoprzełączające cross-point-system |
| Maksymalna częstotliwość przełączania |
1.200 /h |
| Materiał zestyków, elektrycznych |
Ag-Ni 10 pozłacane |
Wskaźnik stanu
| Kolor lampki sygnalizacyjnej |
without (Blanking plug, black) |
Pozostałe dane
| Uwaga (zastosowania aplikacyjne) |
Suitable for 40 mm profiles |
Filtr językowy
Karta katalogowa
Instrukcja obsługi i deklaracja zgodności
Deklaracja zgodności WE
Certyfikat UL
Broszura
Biblioteka/Library SISTEMA-VDMA
pobierz najnowszą wersję Adobe Reader

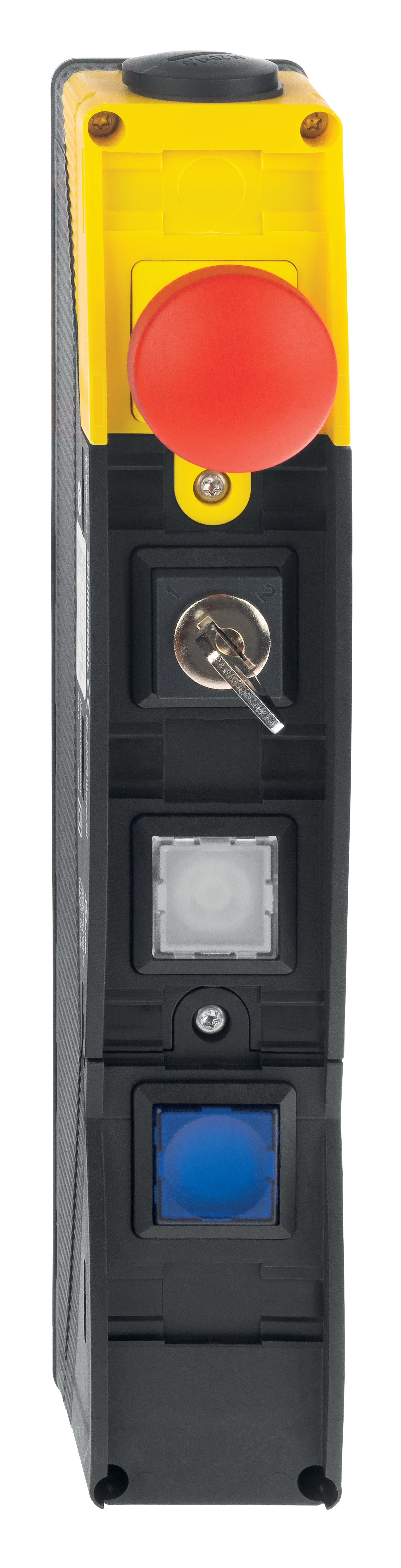

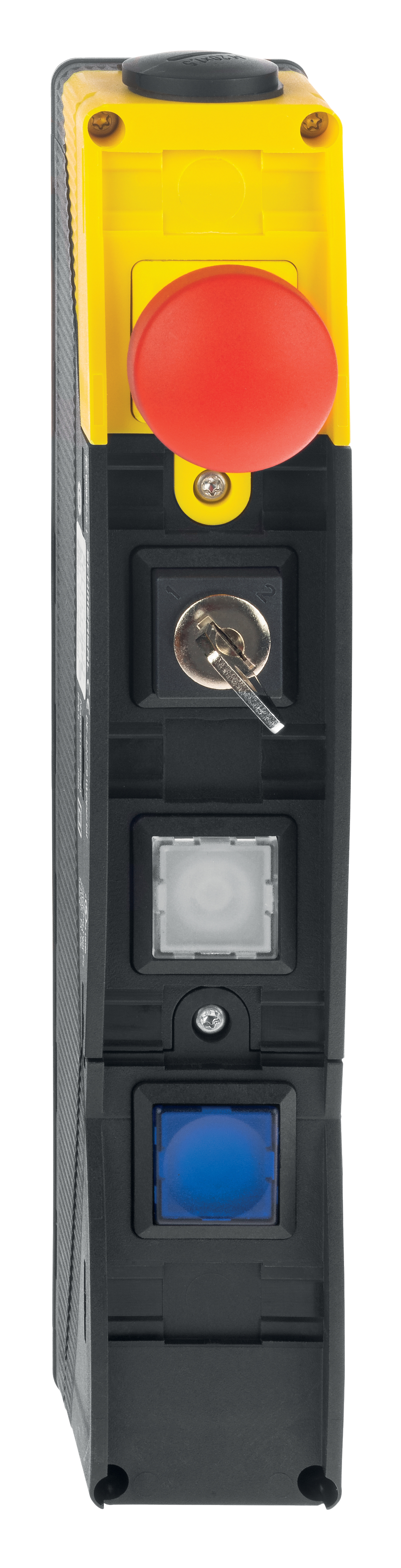

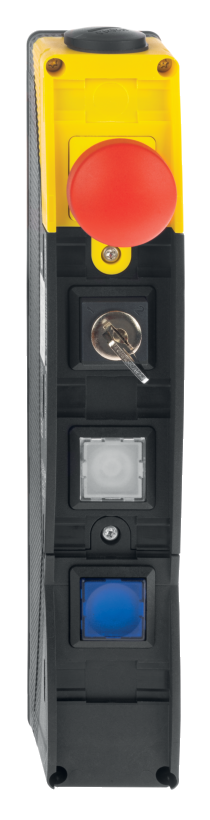

Zdjęcie produktu (pojedyncze zdjęcie katalogowe)
ID: kbdf2f18
| 1,7 MB | .jpg | 352.778 x 1379.008 mm - 1000 x 3909 px - 72 dpi
| 155,0 kB | .png | 74.083 x 289.278 mm - 210 x 820 px - 72 dpi
| 22,0 kB | .jpg | 31.75 x 123.47200000000001 mm - 90 x 350 px - 72 dpi
| 21,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 19,6 MB | .png | 169.333 x 661.924 mm - 2000 x 7818 px - 300 dpi
Rysunek wymiarowy Urządzenie podstawowe
| Deklaracja zgodności UE |  |
| Oryginał | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Niemcy Internet: www.schmersal.com |
| Wyjaśnienie: | Niniejszym oświadczamy, że niżej wymienione elementy konstrukcyjne spełniają wymagania podanych niżej Europejskich Dyrektyw w zakresie koncepcji i konstrukcji. |
| Oznaczenie elementu konstrukcyjnego: | BDF200 |
| Typ: | Patrz klucz zamówieniowy |
| Opis elementu konstrukcyjnego: | Panel sterowniczy |
| Odnośne dyrektywy: | Dyrektywa maszynowa 1) | 2006/42/EG |
| Dyrektywa RoHS | 2011/65/EU |
| Zamocowanie oznaczenia CE: | 1) dla komponentów bezpieczeństwa, które są oznaczone na tabliczce znamionowej napisem „Safety component”, dla wersji urządzenia z funkcją zatrzymania awaryjnego |
| Zastosowane normy: | EN 60947-5-1:2017 EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017 EN ISO 13850:2015 |
| Osoba upoważniona do sporządzenia dokumentacji technicznej: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Miejscowość i data wystawienia: | Wuppertal, 5 maja 2020 |
 |
| Prawnie wiążący podpis Philip Schmersal Dyrektor |
| UK Declaration of Conformity | |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | BDF200 |
| Type: | See ordering code |
| Description of the component: | Control panel |
| Relevant legislation: | Supply of Machinery (Safety) Regulations 1) | 2008 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 | |
| 1) for safety components, whose type plate is labelled "safety component" for device versions with emergency-stop function | ||
| Designated standards: | EN 60947-5-1:2017 + AC:2020 EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017 1) EN ISO 13850:2015 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, November 18, 2022 |
|
| Authorised signature Philip Schmersal Managing Director |
Schmersal-Polska Sp.j., ul. Baletowa 29, 02-867 Warszawa
Dane zostały starannie sprawdzone. Zdjęcia mogą odbiegać od rzeczywistości. Dalsze dane techniczne znajdują się w instrukcji obsługi. Możliwe są zmiany i błędy techniczne.
