AZM 161SK-12/03RIA-024 -B6R
AZM 161SK-12/03RIA-024 -B6R
| Oznaczenie typu produktu: AZM 161(1)(2)(3)I(4)(5)(6)(7)(8)(9) |
| (1) | |
| CC | Złącza samozaciskowe |
| SK | Terminale śrubowe |
| ST | Konektor M12 |
| (2) | |
| 11/03 | 1 zestyk NO / 4 zestyki NC (wersja konektorowa) |
| 12/11 | Magnes: 1 zestyk (NO), 2 zestyki (NC) / aktywator: 1 zestyk (NO), 1 zestyk (NC) z konektorem |
| 12/03 | 1 zestyk NO / 5 zestyków NC |
| 11/12 | Magnes: 1 zestyk (NO), 2 zestyki (NC) / aktywator: 1 zestyk (NO), 1 zestyk (NC) z konektorem |
| 12/12 | 2 zestyki NO / 4 zestyki NC |
| (3) | |
| bez | Siła zatrzasku 5 N |
| R | Siła zatrzasku 30 N |
| (4) | |
| bez | Ryglowanie sprężyną |
| A | Ryglowany napięciem |
| (5) | |
| bez | Zwolnienie ręczne z boku |
| ED | Zwolnienie ręczne od strony pokrywy |
| EU | Zwolnienie ręczne od tyłu |
| (6) | |
| T | Wyjście awaryjne boczne |
| TD | Wyjście awaryjne od strony pokrywy |
| TU | Wyjście awaryjne od tyłu |
| N | Zwolenienie awaryjne |
| (7) | |
| 024 | Us: 24 VAC/DC |
| 110/230 | Us: 110/230 VAC |
| (8) | |
| bez | z diodą LED (tylko dla Us: 24 VAC/DC) |
| (9) | |
| B1 | Z aktywatorem B1 |
| B1E | Z aktywatorem B1E |
| B6L | Z aktywatorem B6, lewym |
| B6R | Z aktywatorem B6 prawym |
| B1-1747 | Z aktywatorem B1-1747 |
| B1-2024 | Z aktywatorem B1-2024 |
| B1-2053 | Z aktywatorem B1-2053 |
| B1-2177 | Z aktywatorem B1-2177 |
- 1 Wlot kablowy M 20 x 1.5
- połączenie śrubowe
- Zwolnienie ręczne z boku
- model prawostronny
- zwarta budowa
- Dla bardzo małych kątów najazdu wzdłuż lub pod kątem 90° do płaszczyzny dźwigni/trzpienia
- blokada z zabezpieczeniem przed nieprawidłowym zaryglowaniem
- kodowanie indywidualne
- Wysoki poziom kodowania wg ISO 14119
- z podwójną izolacją
- duża siła ryglująca
- długa żywotność
- 130 mm x 90 mm x 30 mm
Klucz zamówieniowy
| Oznaczenie typu produktu |
AZM 161SK-12/03RIA-024 -B6R |
| Numer artykułu (Numer katalogowy) |
101217540 |
| EAN (European Article Number) |
4030661412474 |
| eCl@ss number, version 12.0 |
27-27-26-03 |
| eCl@ss number, version 11.0 |
27-27-26-03 |
| Numer eCl@ss, wersja 9.0 |
27-27-26-03 |
| ETIM number, version 7.0 |
EC002593 |
| ETIM number, version 6.0 |
EC002593 |
Certyfikaty - Normy
| Certyfikaty |
IFA cULus CCC |
Właściwości ogólne
| Normy |
EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-1 |
| Informacje ogólne |
kodowanie indywidualne |
| Poziom kodowania zgodny z EN ISO 14119 |
Wysokie / duże |
| Zasada działania |
elektromechaniczne |
| Materiał obudowy |
Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące |
| Materiał aktywatora |
Stal nierdzewna |
| Ciężar brutto |
485 g |
Dane ogólne - właściwości
| Ryglowanie napięciem |
Tak |
| Zwolnienie ręczne |
Tak |
| Liczba kierunków aktywacji |
3 |
| Liczba zestyków pomocniczych |
1 |
| Liczba zestyków bezpieczeństwa |
5 |
Klasyfikacja
| Normy, przepisy |
EN ISO 13849-1 |
| Performance Level, up to |
c |
| Kategoria zgodnie z EN ISO 13849 |
1 |
| B10D Normally-closed contact (NC) |
2.000.000 operacji |
| Note |
Electrical life on request. |
| B10D Normally-open contact (NO) |
1.000.000 operacji |
| Note |
at 10% Ie and ohmic load |
| Żywotność |
20 Rok(lata) |
Klasyfikacja - wykluczenie błędu
| Uwaga: |
Możliwość zastosowania po dokonaniu wykluczenia błędów w postaci niebezpiecznego uszkodzenia 1-kanałowej mechaniki i odpowiednim zabezpieczeniu przed manipulacją. |
| Poziom zapewnienia bezpieczeństwa |
d |
| Kategoria zgodnie z EN ISO 13849 |
3 |
| Note |
for 2-channel use and with suitable logic unit. |
| Żywotność |
20 Rok(lata) |
Dane mechaniczne
| Promień aktywacji, minimum |
95 mm |
| Żywotność mechaniczna, najmniejszy |
1.000.000 operacji |
| Luz aktywatora w kierunku blokowania |
5,5 mm |
| Siła ryglowania zgodnie z EN ISO 14119 |
2.000 N |
| Siła ryglowania, maksimum |
2.600 N |
| Siła zatrzasku |
30 N |
| Skok wymuszonego rozwarcia |
10 mm |
| Positive break force per NC contact, minimum |
10 N |
| Siła wymuszonego rozwarcia, minimalne |
30 N |
| Szybkość najazdu, maksimum |
2 m/s |
| Montaż |
Śruby |
| Wykonanie śrub mocujących |
3x M6 |
| Tightening torque of the fastening screws for the housing cover |
0,6 Nm |
| Note |
The tightening sequence of the cover screws must be observed. This can be found in the attached drawing in the “Pictures” tab. |
Mechanical data - Connection technique
| Prowadzenie przewodów |
4 x M16 x 1,5 |
| Konektor |
Terminale śrubowe |
| Przekrój kabla, minimalne |
0,25 mm² |
| Przekrój kabla, maksimum |
1,5 mm² |
| uwaga |
Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. |
| Allowed type of cable |
solid single-wire solid multi-wire flexible |
Dane mechaniczne - Wymiary
| Długość czujnika |
30 mm |
| Szerokość czujnika |
130 mm |
| Wysokość czujnika |
90 mm |
Warunki otoczenia
| Stopień ochrony |
IP67 |
| Ambient temperature |
-25 ... +60 °C |
| Uwaga (wilgotność względna) |
zapobiegający skraplaniu zapobiegający zamarzaniu |
| Ocena zabezpieczenia |
II |
| Dopuszczalna wysokość ustawienia n.p.m., maksimum |
2.000 m |
Ambient conditions - Insulation values
| Znamionowe napięcie izolacji |
250 VAC |
| Znamionowe napięcie udarowe wytrzymywane |
4 kV |
Dane elektryczne
| Znamionowy prąd cieplny |
6 A |
| Znamionowe napięcie sterowania |
24 VAC/DC |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 |
1.000 A |
| Elektryczny pobór mocy, maksimum |
10 W |
| Element przełączający |
zestyk (NO), zestyk (NC) |
| Zasada przełączania |
slow action, positive break NC contact |
| Maksymalna częstotliwość przełączania |
1.000 /h |
| Materiał zestyków, elektrycznych |
Srebro |
Dane elektryczne - wejście sterowania cewki
| Magnet switch-on time |
100 % |
| Test pulse duration, maximum |
5 ms |
| Test pulse interval, minimum |
50 ms |
Dane elektryczne - zestyki bezpieczeństwa
| Napięcie, kategoria użytkowania AC-15 |
230 VAC |
| Prąd, kategoria użytkowania AC-15 |
4 A |
| Napięcie, kategoria użytkowania DC-13 |
24 VDC |
| Prąd, kategoria użytkowania DC-13 |
4 A |
Dane elektryczne - zestyki pomocnicze
| Napięcie, kategoria użytkowania AC-15 |
230 VAC |
| Prąd, kategoria użytkowania AC-15 |
4 A |
| Napięcie, kategoria użytkowania DC-13 |
24 VDC |
| Prąd, kategoria użytkowania DC-13 |
4 A |
Pozostałe dane
| Uwaga (zastosowania aplikacyjne) |
przesuwna osłona bezpieczeństwa osłona zdejmowana uchylna osłona bezpieczeństwa |
Zakres dostawy
| Zakres dostawy |
Niedostępne jako część zamienna Zaślepki uszczelniające do otworów The actuator is included in the scope of delivery |
Note
| Uwaga (informacje ogólne) |
Elektromagnetyczne blokady bezpieczeństwa ryglowane napięciem wolno stosować wyłącznie w przypadkach specjalnych po wnikliwej ocenie ryzyka wypadku, ponieważ przy zaniku napięcia lub uruchomieniu wyłącznika głównego istnieje możliwość otwarcia osłony. |
| Uwaga (wyjście pomocnicze) |
Do konserwacji, instalacji itp. Do ręcznego zwalniania przy pomocy klucza trójkątnego M5, dostępnego jako wyposażenie dodatkowe |
Filtr językowy
Karta katalogowa
Instrukcja obsługi i deklaracja zgodności
Certyfikat UL
Certyfikat DGUV
Certyfikat CCC
Broszura
pobierz najnowszą wersję Adobe Reader
Zdjęcie produktu (pojedyncze zdjęcie katalogowe)
ID: kazm1f15
| 185,2 kB | .jpg | 352.778 x 251.883 mm - 1000 x 714 px - 72 dpi
| 21,3 kB | .png | 74.083 x 52.917 mm - 210 x 150 px - 72 dpi
| 20,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 1,6 MB | .png | 169.333 x 120.90400000000001 mm - 2000 x 1428 px - 300 dpi
| 25,3 kB | .jpg | 123.47200000000001 x 88.194 mm - 350 x 250 px - 72 dpi
Rysunek wymiarowy Urządzenie podstawowe
Rysunek wymiarowy Urządzenie podstawowe
Rysunek wymiarowy Aktywator

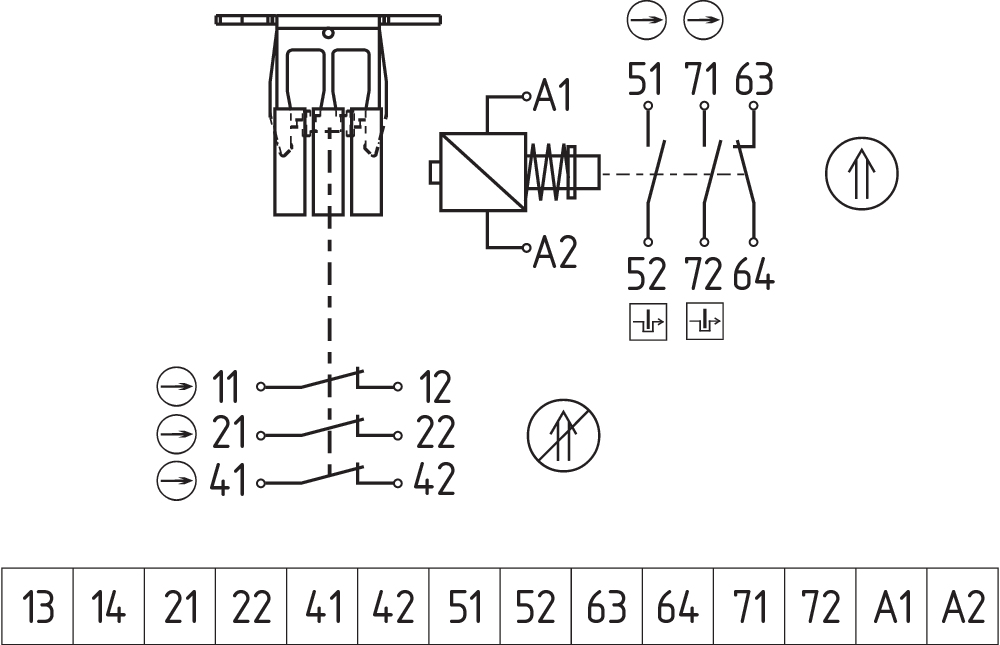

Kontrola zaryglowania wg ISO 14119
Zestyk NC o wymuszonym rozwarciu
Uruchomiony
Nieuruchomiony
Zestyk NO
Zestyk NC
101110500 BLOKADA SERWISOWA SZ 16/335
- Dla zapobiegania nieumyślnemu zamknięciu, np. podczas konserwacji
- Do złożonych instalacji
- Zapobiega aktywacji wyłącznika
- Możliwość zamontowania do 6 kłódek
- Na łańcuchu w pobliżu wyłącznika bezpieczeństwa można umieścić blokadę serwisową.
101100887 TK-M5
- Do ręcznego zwalniania przy pomocy klucza trójkątnego M5, dostępnego jako wyposażenie dodatkowe
- Do konserwacji, instalacji itp.
101145379 ZAŚLEPKI USZCZELNIAJĄCE DO OTWORÓW AZM 161
- Do zakrycia nieużywanych szczelin aktywatora
- Do ochrony przed gromadzeniem się brudu
- Łatwy montaż na zatrzask
| UK Declaration of Conformity |  |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | AZM 161 I |
| Type: | See ordering code |
| Description of the component: | Interlocking device with electromagnetic interlock for safety functions |
| Relevant legislation: | Supply of Machinery (Safety) Regulations | 2008 |
| Electromagnetic Compatibility Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 EN ISO 14119:2013 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, March 30, 2023 |
 |
| Authorised signature Philip Schmersal Managing Director |
| Deklaracja zgodności UE | |
| Oryginał | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Niemcy Internet: www.schmersal.com |
| Wyjaśnienie: | Niniejszym oświadczamy, że niżej wymienione elementy konstrukcyjne spełniają wymagania podanych niżej Europejskich Dyrektyw w zakresie koncepcji i konstrukcji. |
| Oznaczenie elementu konstrukcyjnego: | AZM 161 I |
| Typ: | Patrz klucz zamówieniowy |
| Opis elementu konstrukcyjnego: | Blokada elektromagnetyczna dla funkcji bezpieczeństwa |
| Odnośne dyrektywy: | Dyrektywa maszynowa | 2006/42/EG |
| Dyrektywa o kompatybilności elektromagnetycznej | 2014/30/EU | |
| Dyrektywa RoHS | 2011/65/EU |
| Zastosowane normy: | DIN EN 60947-5-1:2018 EN ISO 14119:2013 |
| Osoba upoważniona do sporządzenia dokumentacji technicznej: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Miejscowość i data wystawienia: | Wuppertal, 9 listopada 2021 |
|
| Prawnie wiążący podpis Philip Schmersal Dyrektor |
