AZ/AZM201-B30-RTAG2P25-SZ
AZ/AZM201-B30-RTAG2P25-SZ
Downloads
| Oznaczenie typu produktu: AZ/AZM201-B30-(1)T(2)(3)(4)-(5) |
| (1) | |
| L | Zawias drzwiowy po lewej stronie |
| R | Zawias drzwiowy po prawej stronie |
| (2) | |
| A | Dla montażu na zewnątrz |
| I | Dla montażu wewnątrz |
| (3) | |
| G1 | Z klamką |
| G2 | Z gałką obrotową |
| (4) | |
| P1 | Z wyjściem awaryjnym |
| P20 | Z wyjściem awaryjnym, metal (tylko dla montażu na zewnątrz) |
| P25 | Z wyjściem awaryjnym, uchwyt z wgłębieniem (tylko dla montażu na zewnątrz) |
| P30/P31 | Z drążkiem ryglującym (tylko do montażu na zewnątrz) |
| (5) | |
| bez | Bez blokady serwisowej |
| SZ | Z blokadą (tylko do montażu na zewnątrz) |
- Obsługiwane jedną ręką wyjście awaryjne
nawet przy braku zasilania - Aktywator do osłon uchylnych
- Łatwe i intuicyjne użytkowanie
- Brak ryzyka obrażeń ze strony wystającego aktywatora
- Nie są wymagane dodatkowe klamki
- Nie wystaje w otworze drzwiowym
Klucz zamówieniowy
| Oznaczenie typu produktu |
AZ/AZM201-B30-RTAG2P25-SZ |
| Numer artykułu (Numer katalogowy) |
103045919 |
| EAN (European Article Number) |
4030661566283 |
| eCl@ss number, version 12.0 |
27-27-26-06 |
| eCl@ss number, version 11.0 |
27-27-26-06 |
| Numer eCl@ss, wersja 9.0 |
27-27-26-06 |
| ETIM number, version 7.0 |
EC001487 |
| ETIM number, version 6.0 |
EC001487 |
Certyfikaty - Normy
| uwaga |
Certyfikacja w połączeniu z AZ/AZM201 |
Właściwości ogólne
| Materiał obudowy |
Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym |
| Materiał aktywatora |
odlew cynkowy |
| Materiał części roboczych |
Aluminium, pokryte tworzywem sztucznym |
| Materiał wyjścia awaryjnego |
Metal |
| Ciężar brutto |
977 g |
Dane ogólne - właściwości
| Wyjście awaryjne |
Tak |
| Blokada serwisowa zintegrowane |
Tak |
Dane mechaniczne
| Uchwyt |
Klamka wpuszczana Uchwyt obrotowy |
| Żywotność mechaniczna, najmniejszy |
1.000.000 operacji |
| Ogranicznik drzwiowy |
Po prawej stronie |
| Siła ryglowania zgodnie z EN ISO 14119 |
2.000 N |
| Siła ryglowania, maksimum |
2.600 N |
| Aktywator zamontowany |
Na zewnątrz |
Dane mechaniczne - Wymiary
| Długość aktywatora |
94 mm |
| Szerokość aktywatora |
115 mm |
| Wysokość aktywatora |
115 mm |
| Length of the emergency exit |
23 mm |
| Szerokość wyjście awaryjne |
95 mm |
| Wysokość wyjście awaryjne |
95 mm |
Zakres dostawy
| Zakres dostawy |
Wyłącznik bezpieczeństwa / blokadę elektromagnetyczną i aktywator należy zamawiać osobno: Wyłącznik bezpieczeństwa / blokadę elektromagnetyczną i aktywator należy zamawiać osobno. |
Filtr językowy
Karta katalogowa
Instrukcja obsługi i deklaracja zgodności
pobierz najnowszą wersję Adobe Reader

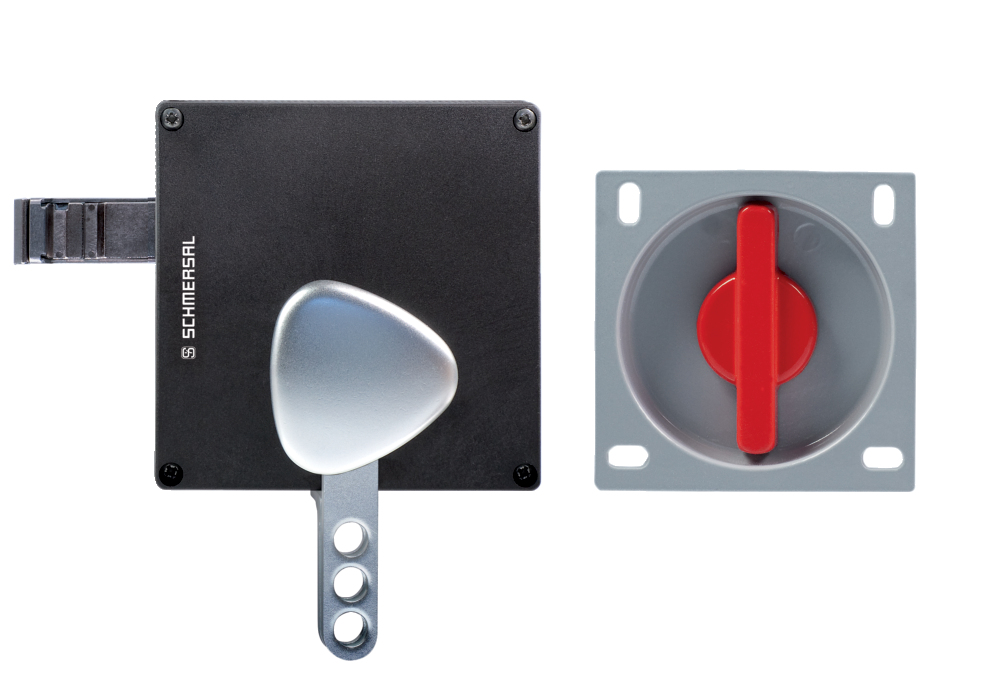

Zdjęcie produktu (pojedyncze zdjęcie katalogowe)
Schmersal-Polska Sp.j., ul. Baletowa 29, 02-867 Warszawa
Dane zostały starannie sprawdzone. Zdjęcia mogą odbiegać od rzeczywistości. Dalsze dane techniczne znajdują się w instrukcji obsługi. Możliwe są zmiany i błędy techniczne.
