AZ/AZM201-B30-LTAG2
| Oznaczenie typu produktu: AZ/AZM201-B30-(1)T(2)(3)(4)-(5) |
| (1) | |
| L | Zawias drzwiowy po lewej stronie |
| R | Zawias drzwiowy po prawej stronie |
| (2) | |
| A | Dla montażu na zewnątrz |
| I | Dla montażu wewnątrz |
| (3) | |
| G1 | Z klamką |
| G2 | Z gałką obrotową |
| (4) | |
| P1 | Z wyjściem awaryjnym |
| P20 | Z wyjściem awaryjnym, metal (tylko dla montażu na zewnątrz) |
| P25 | Z wyjściem awaryjnym, uchwyt z wgłębieniem (tylko dla montażu na zewnątrz) |
| P30/P31 | Z drążkiem ryglującym (tylko do montażu na zewnątrz) |
| (5) | |
| bez | Bez blokady serwisowej |
| SZ | Z blokadą (tylko do montażu na zewnątrz) |
- Aktywator do osłon uchylnych
- Łatwe i intuicyjne użytkowanie
- Brak ryzyka obrażeń ze strony wystającego aktywatora
- Nie są wymagane dodatkowe klamki
- Nie wystaje w otworze drzwiowym
Klucz zamówieniowy
| Oznaczenie typu produktu |
AZ/AZM201-B30-LTAG2 |
| Numer artykułu (Numer katalogowy) |
103030662 |
| EAN (European Article Number) |
4030661524382 |
| eCl@ss number, version 12.0 |
27-27-26-06 |
| eCl@ss number, version 11.0 |
27-27-26-06 |
| Numer eCl@ss, wersja 9.0 |
27-27-26-06 |
| ETIM number, version 7.0 |
EC001487 |
| ETIM number, version 6.0 |
EC001487 |
Certyfikaty - Normy
| uwaga |
Certyfikacja w połączeniu z AZ/AZM201 |
Właściwości ogólne
| Materiał obudowy |
Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące |
| Materiał aktywatora |
odlew cynkowy |
| Materiał części roboczych |
Aluminium, pokryte tworzywem sztucznym |
| Ciężar brutto |
730 g |
Dane mechaniczne
| Uchwyt |
Uchwyt obrotowy |
| Żywotność mechaniczna, najmniejszy |
1.000.000 operacji |
| Ogranicznik drzwiowy |
Po lewej stronie |
| Siła ryglowania zgodnie z EN ISO 14119 |
2.000 N |
| Siła ryglowania, maksimum |
2.600 N |
| Aktywator zamontowany |
Na zewnątrz |
Dane mechaniczne - Wymiary
| Długość aktywatora |
91 mm |
| Szerokość aktywatora |
115 mm |
| Wysokość aktywatora |
115 mm |
Zakres dostawy
| Zakres dostawy |
Wyłącznik bezpieczeństwa / blokadę elektromagnetyczną i aktywator należy zamawiać osobno: Wyłącznik bezpieczeństwa / blokadę elektromagnetyczną i aktywator należy zamawiać osobno. |
Filtr językowy
Karta katalogowa
Instrukcja obsługi i deklaracja zgodności
pobierz najnowszą wersję Adobe Reader

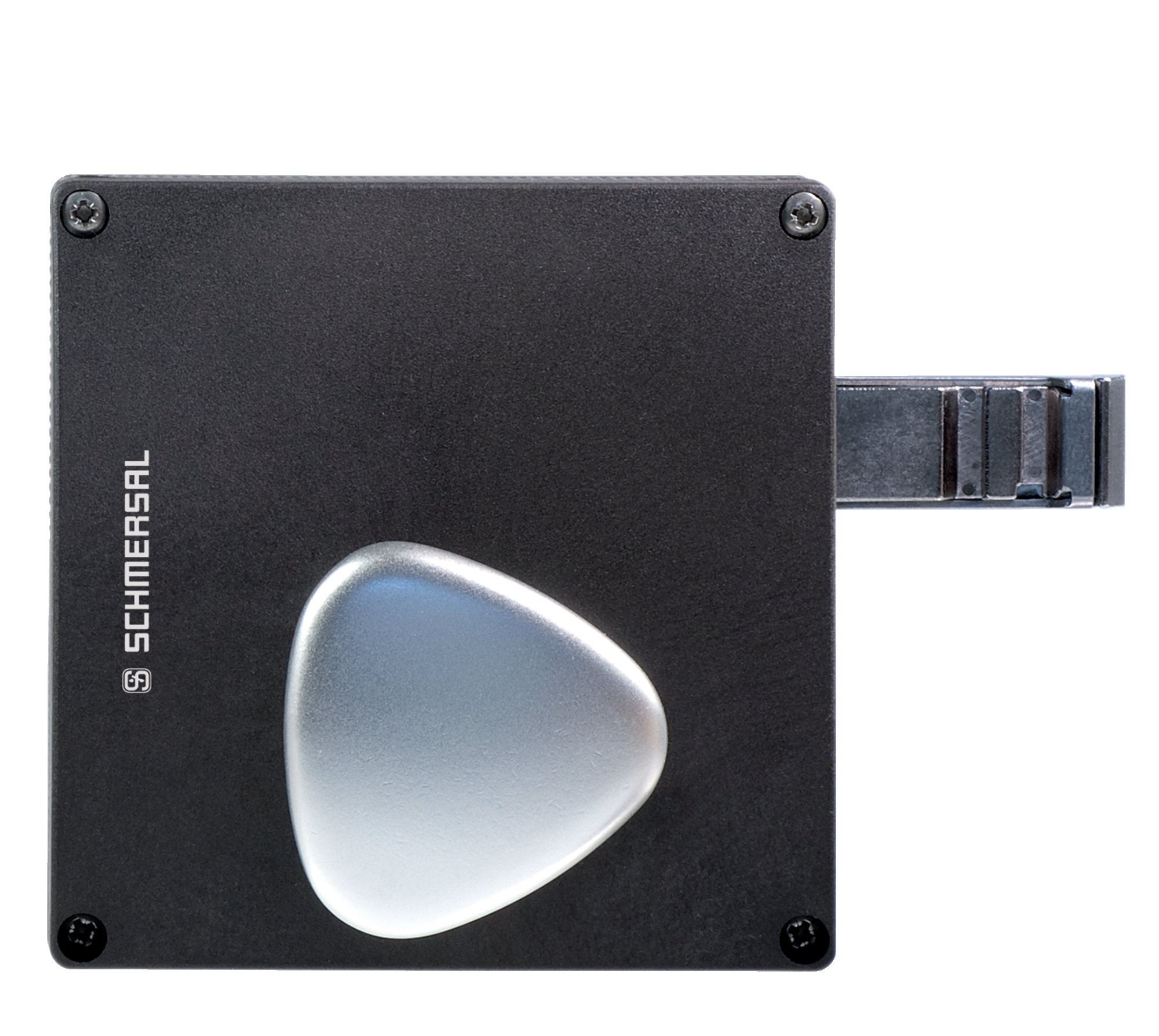

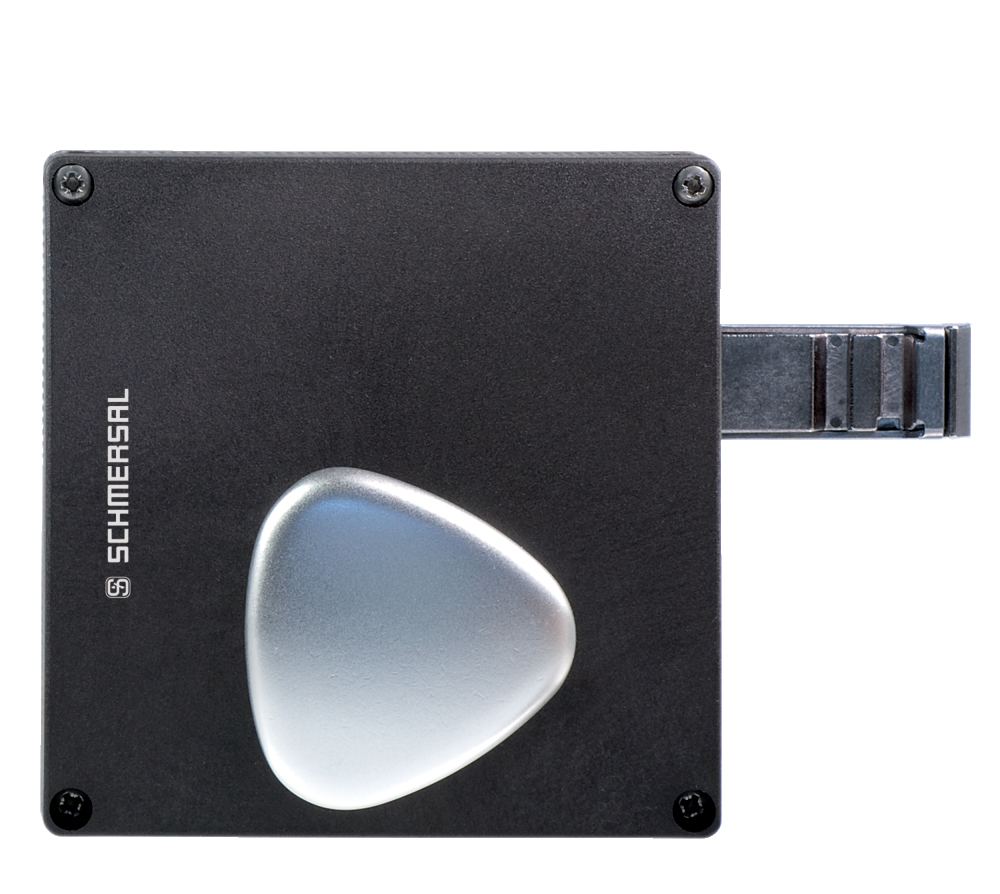

Zdjęcie produktu (pojedyncze zdjęcie katalogowe)
ID: kb-30f08
| 498,8 kB | .jpg | 352.778 x 315.38300000000004 mm - 1000 x 894 px - 72 dpi
| 34,8 kB | .png | 74.083 x 66.322 mm - 210 x 188 px - 72 dpi
| 13,0 kB | .jpg | 149.931 x 134.056 mm - 425 x 380 px - 72 dpi
| 51,0 kB | .jpg | 123.47200000000001 x 110.41900000000001 mm - 350 x 313 px - 72 dpi
| 46,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

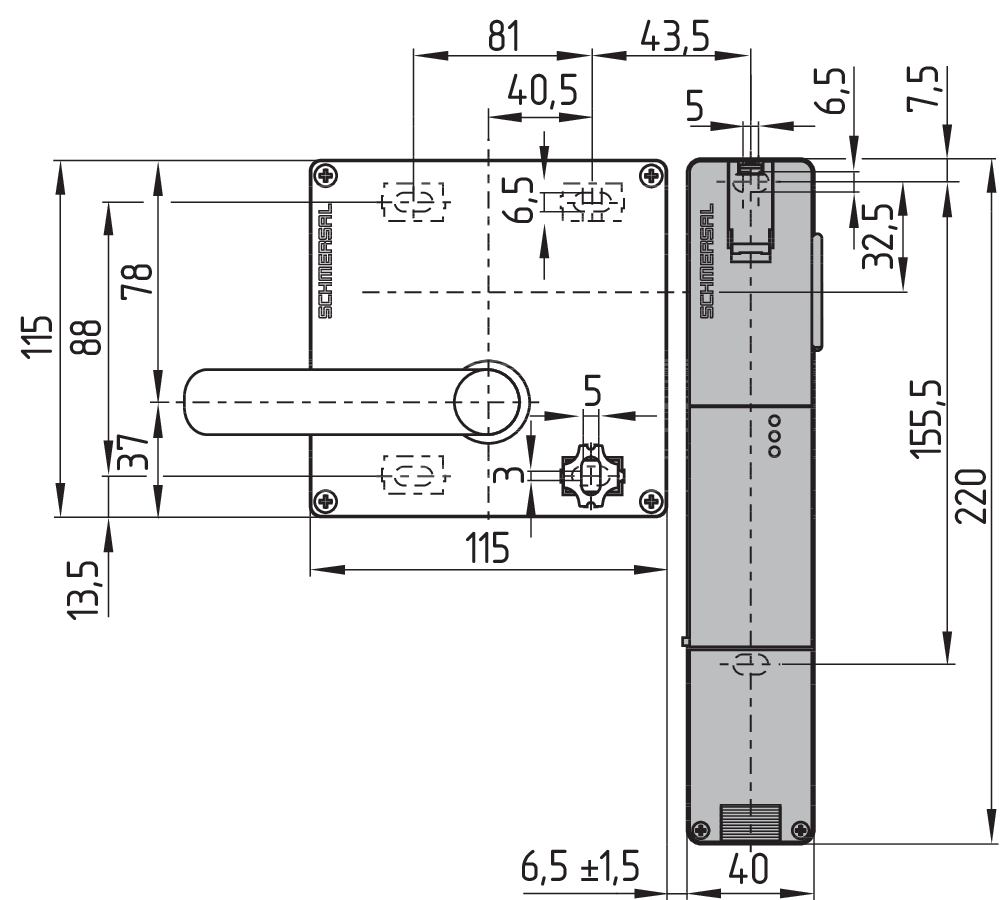

Rysunek wymiarowy Urządzenie podstawowe

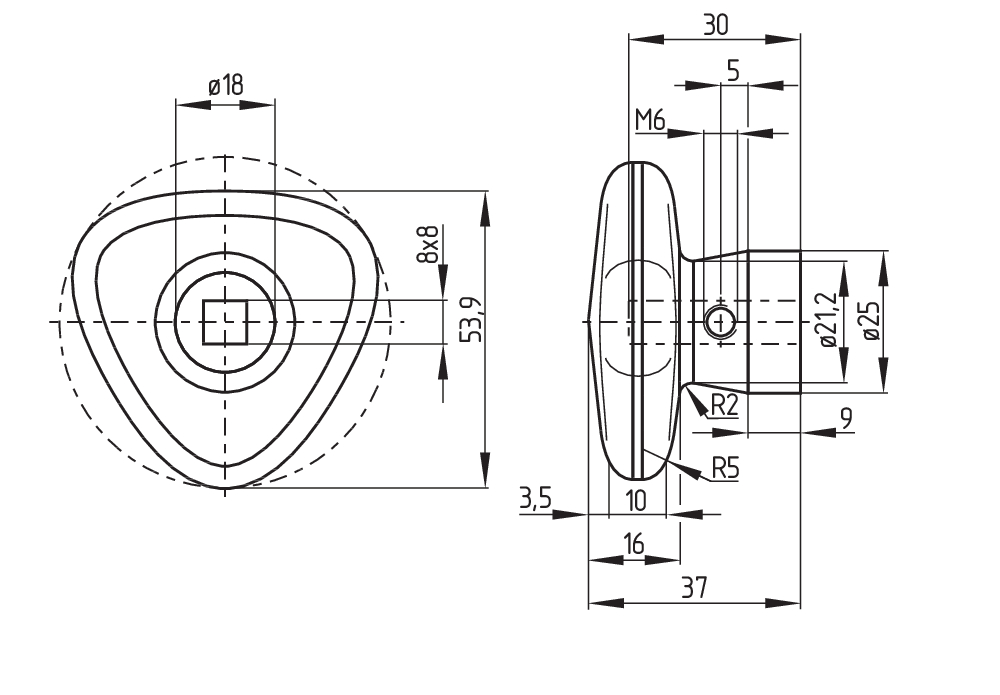

Rysunek wymiarowy Aktywator
Schmersal-Polska Sp.j., ul. Baletowa 29, 02-867 Warszawa
Dane zostały starannie sprawdzone. Zdjęcia mogą odbiegać od rzeczywistości. Dalsze dane techniczne znajdują się w instrukcji obsługi. Możliwe są zmiany i błędy techniczne.
