AZ/AZM201-B30-LTAG1P25
AZ/AZM201-B30-LTAG1P25
| Oznaczenie typu produktu: AZ/AZM201-B30-(1)T(2)(3)(4)-(5) |
| (1) | |
| L | Zawias drzwiowy po lewej stronie |
| R | Zawias drzwiowy po prawej stronie |
| (2) | |
| A | Dla montażu na zewnątrz |
| I | Dla montażu wewnątrz |
| (3) | |
| G1 | Z klamką |
| G2 | Z gałką obrotową |
| (4) | |
| P1 | Z wyjściem awaryjnym |
| P20 | Z wyjściem awaryjnym, metal (tylko dla montażu na zewnątrz) |
| P25 | Z wyjściem awaryjnym, uchwyt z wgłębieniem (tylko dla montażu na zewnątrz) |
| P30/P31 | Z drążkiem ryglującym (tylko do montażu na zewnątrz) |
| (5) | |
| bez | Bez blokady serwisowej |
| SZ | Z blokadą (tylko do montażu na zewnątrz) |
- Obsługiwane jedną ręką wyjście awaryjne
nawet przy braku zasilania - Aktywator do osłon uchylnych
- Łatwe i intuicyjne użytkowanie
- Brak ryzyka obrażeń ze strony wystającego aktywatora
- Nie są wymagane dodatkowe klamki
- Nie wystaje w otworze drzwiowym
Klucz zamówieniowy
| Oznaczenie typu produktu |
AZ/AZM201-B30-LTAG1P25 |
| Numer artykułu (Numer katalogowy) |
103028172 |
| EAN (European Article Number) |
4030661522937 |
| eCl@ss number, version 12.0 |
27-27-26-06 |
| eCl@ss number, version 11.0 |
27-27-26-06 |
| Numer eCl@ss, wersja 9.0 |
27-27-26-06 |
| ETIM number, version 7.0 |
EC001487 |
| ETIM number, version 6.0 |
EC001487 |
Certyfikaty - Normy
| uwaga |
Certyfikacja w połączeniu z AZ/AZM201 |
Właściwości ogólne
| Materiał obudowy |
Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące |
| Materiał aktywatora |
odlew cynkowy |
| Materiał części roboczych |
Aluminium, pokryte tworzywem sztucznym |
| Materiał wyjścia awaryjnego |
Metal |
| Ciężar brutto |
933 g |
Dane ogólne - właściwości
| Wyjście awaryjne |
Tak |
Dane mechaniczne
| Uchwyt |
klamka Klamka wpuszczana |
| Żywotność mechaniczna, najmniejszy |
1.000.000 operacji |
| Ogranicznik drzwiowy |
Po lewej stronie |
| Siła ryglowania zgodnie z EN ISO 14119 |
2.000 N |
| Siła ryglowania, maksimum |
2.600 N |
| Aktywator zamontowany |
Na zewnątrz |
Dane mechaniczne - Wymiary
| Długość aktywatora |
94 mm |
| Szerokość aktywatora |
115 mm |
| Wysokość aktywatora |
115 mm |
| Length of the emergency exit |
23 mm |
| Szerokość wyjście awaryjne |
95 mm |
| Wysokość wyjście awaryjne |
95 mm |
Zakres dostawy
| Zakres dostawy |
Wyłącznik bezpieczeństwa / blokadę elektromagnetyczną i aktywator należy zamawiać osobno: Wyłącznik bezpieczeństwa / blokadę elektromagnetyczną i aktywator należy zamawiać osobno. |
Filtr językowy
Karta katalogowa
Instrukcja obsługi i deklaracja zgodności
pobierz najnowszą wersję Adobe Reader

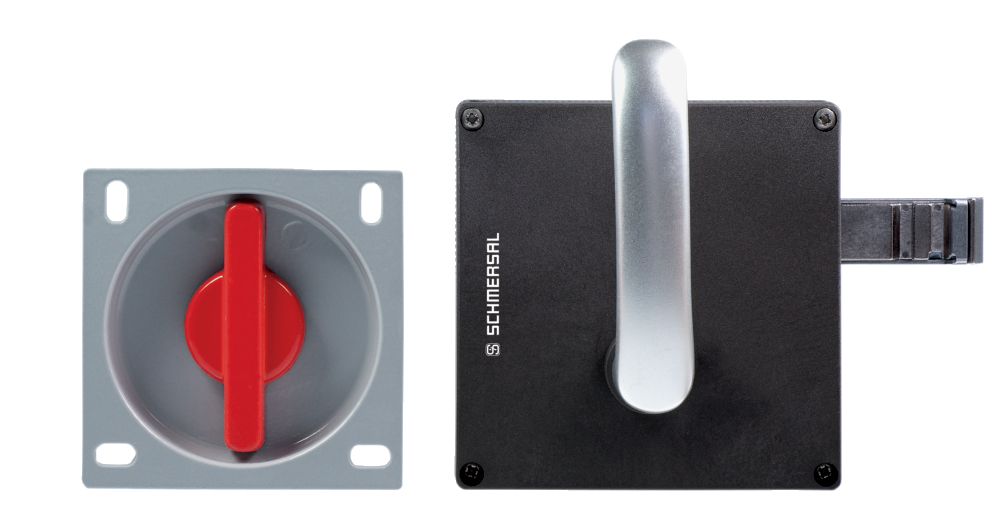

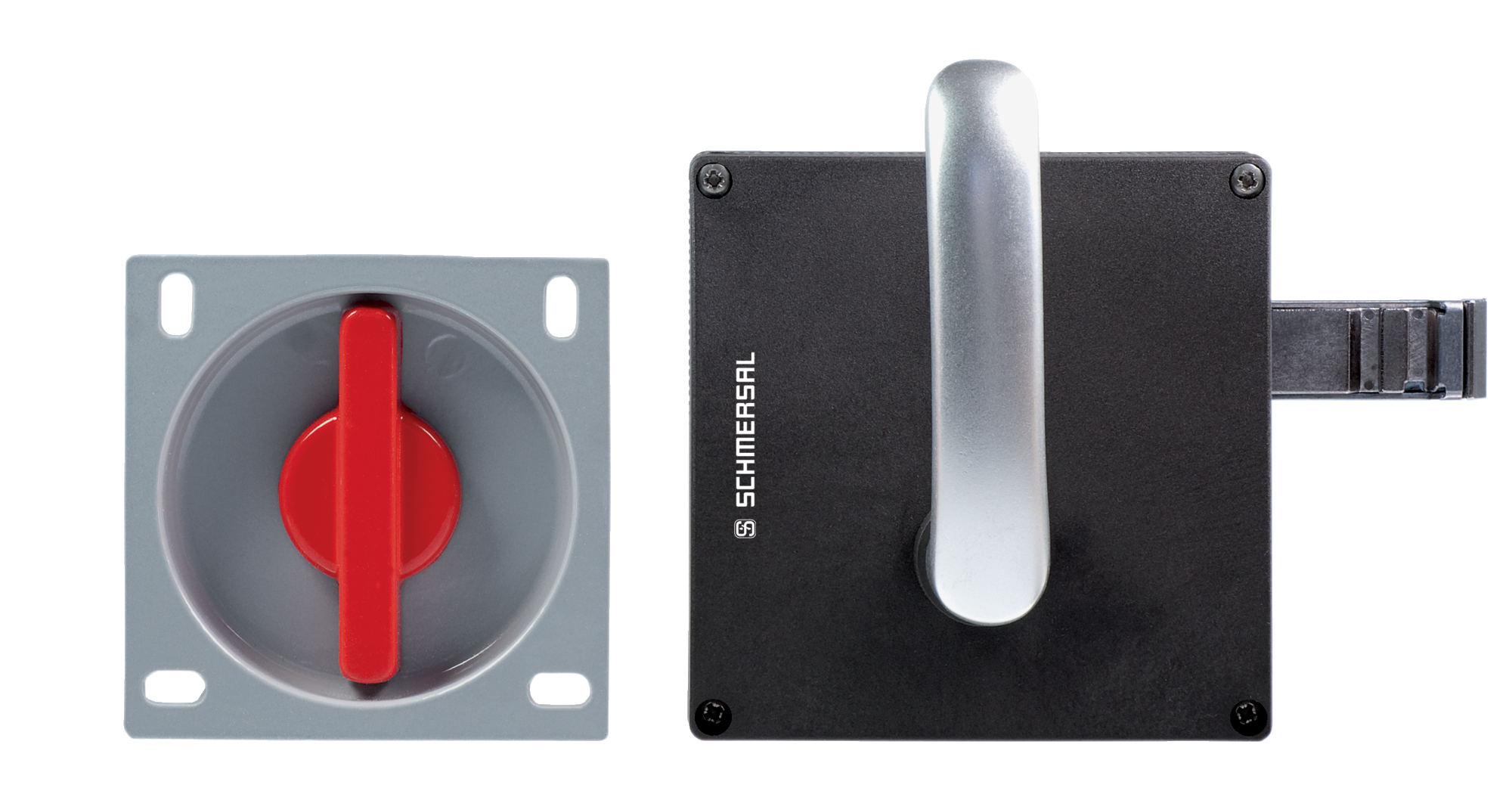

Zdjęcie produktu (pojedyncze zdjęcie katalogowe)
ID: kb-30f07
| 249,5 kB | .jpg | 352.778 x 184.50300000000001 mm - 1000 x 523 px - 72 dpi
| 19,0 kB | .png | 74.083 x 38.806000000000004 mm - 210 x 110 px - 72 dpi
| 30,1 kB | .jpg | 123.47200000000001 x 64.558 mm - 350 x 183 px - 72 dpi
| 29,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 2,4 MB | .png | 200 x 104.60000000000001 mm - 2000 x 1046 px - 254 dpi

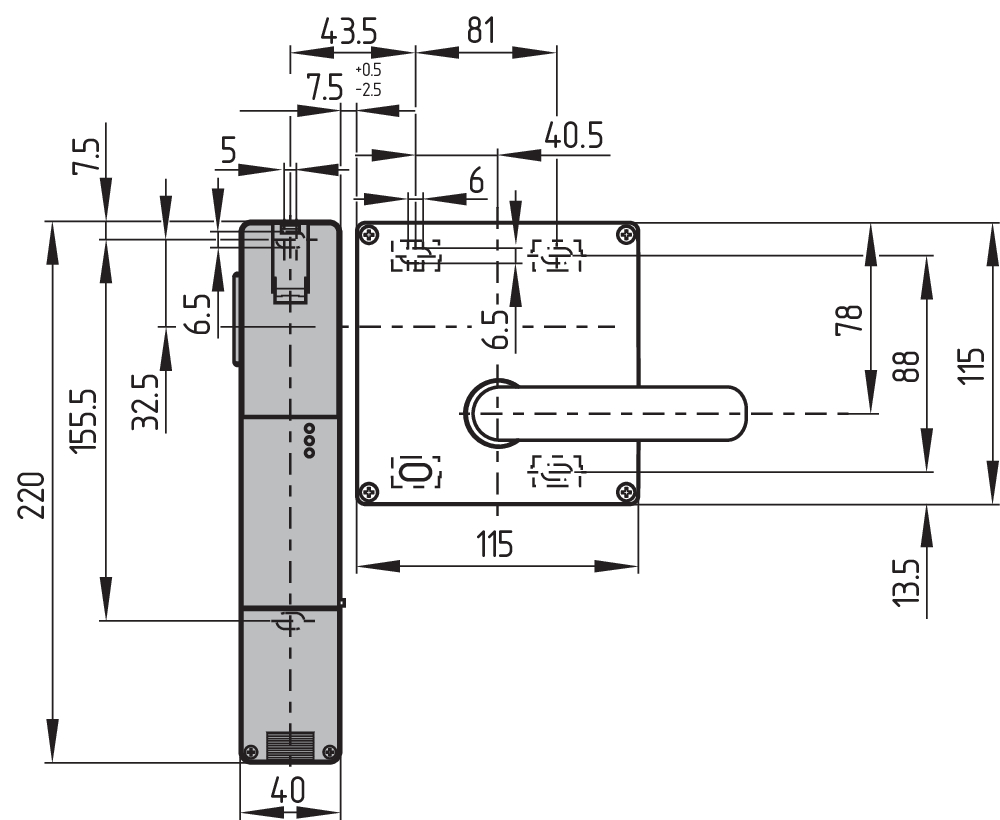

Rysunek wymiarowy Urządzenie podstawowe

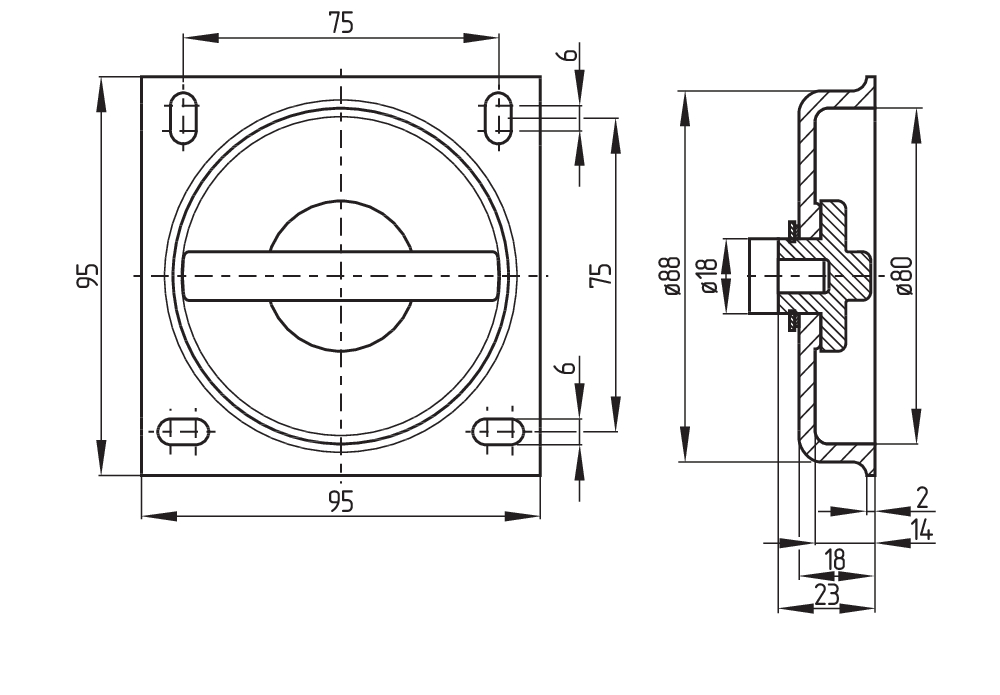

Rysunek wymiarowy Aktywator
Schmersal-Polska Sp.j., ul. Baletowa 29, 02-867 Warszawa
Dane zostały starannie sprawdzone. Zdjęcia mogą odbiegać od rzeczywistości. Dalsze dane techniczne znajdują się w instrukcji obsługi. Możliwe są zmiany i błędy techniczne.
