AZ215-T12
- mała obudowa
- Obudowa metalowa
- Głowicę można obracać w krokach co 4 x 90°
- Różne warianty styków
- Siła zatrzasku 12N lub 30N w zależności od wariantu
Klucz zamówieniowy
| Oznaczenie typu produktu |
AZ215-T12 |
| Numer artykułu (Numer katalogowy) |
103049870 |
| EAN (European Article Number) |
4030661625393 |
| eCl@ss number, version 12.0 |
27-27-06-10 |
| eCl@ss number, version 11.0 |
27-27-06-10 |
| Numer eCl@ss, wersja 9.0 |
27-27-06-10 |
| ETIM number, version 7.0 |
EC002592 |
| ETIM number, version 6.0 |
EC002592 |
Certyfikaty - Normy
| Certyfikaty |
cULus CCC |
Właściwości ogólne
| Normy |
EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-1 |
| Poziom kodowania zgodny z EN ISO 14119 |
niskie |
| Zasada działania |
mechaniczne |
| Materiał obudowy |
Metal, Odlew ciśnieniowy cynkowy |
| Materiał powłoki obudowy |
malowane |
| Ciężar brutto |
299 g |
Dane ogólne - właściwości
| Liczba zestyków pomocniczych |
1 |
| Liczba zestyków bezpieczeństwa |
2 |
| Liczba dławic kablowych |
1 |
Klasyfikacja
| Normy, przepisy |
EN ISO 13849-1 |
| Performance Level, up to |
c |
| Kategoria zgodnie z EN ISO 13849 |
1 |
| B10D Normally-closed contact (NC) |
2.000.000 operacji |
| B10D Normally-open contact (NO) |
1.000.000 operacji |
| Note |
at 10% Ie and ohmic load |
| Żywotność |
20 Rok(lata) |
Klasyfikacja - wykluczenie błędu
| Uwaga: |
Możliwość zastosowania po dokonaniu wykluczenia błędów w postaci niebezpiecznego uszkodzenia 1-kanałowej mechaniki i odpowiednim zabezpieczeniu przed manipulacją. |
| Poziom zapewnienia bezpieczeństwa |
d |
| Kategoria zgodnie z EN ISO 13849 |
3 |
| Note |
for 2-channel use and with suitable logic unit. |
Dane mechaniczne
| Żywotność mechaniczna, najmniejszy |
1.000.000 operacji |
| Siła zatrzasku |
12 N |
| Skok wymuszonego rozwarcia |
5 mm |
| Positive break force per NC contact, minimum |
10 N |
| Siła wymuszonego rozwarcia, minimalne |
20 N |
| Szybkość najazdu, maksimum |
0,2 m/s |
| Montaż |
Śruby |
| Wykonanie śrub mocujących |
2x M4 |
| Tightening torque of the fixing screws |
2 Nm |
| Tightening torque of the fastening screws for the housing cover |
2,6 Nm |
Mechanical data - Connection technique
| Type of electrical connection |
Screw terminals M20 x 1.5 |
| Prowadzenie przewodów |
1 x M20 x 1,5 |
| Uwaga (wpust kablowy) |
Absetzlänge des Leiters 5...6mm |
| Konektor |
Terminale śrubowe |
| Przekrój kabla, minimalne |
0,34 mm² |
| Przekrój kabla, maksimum |
1,5 mm² |
| uwaga |
Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. |
| Tightening torque of electrical connection, minimum |
0,6 Nm |
| Moment dokręcania przyłącza elektrycznego, maksimum |
0,8 Nm |
| Allowed type of cable |
solid single-wire solid multi-wire flexible |
Dane mechaniczne - Wymiary
| Długość czujnika |
32,7 mm |
| Szerokość czujnika |
31 mm |
| Wysokość czujnika |
104 mm |
Warunki otoczenia
| Stopień ochrony |
IP66 IP67 |
| Ambient temperature |
-30 ... +80 °C |
| Storage and transport temperature |
-40 ... +85 °C |
| Dopuszczalna wysokość ustawienia n.p.m., maksimum |
2.000 m |
Ambient conditions - Insulation values
| Znamionowe napięcie izolacji |
300 VAC |
| Znamionowe napięcie udarowe wytrzymywane |
4 kV |
| Kategoria przepięcia |
I |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 |
3 |
Dane elektryczne
| Znamionowy prąd cieplny |
5 A |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 |
400 A |
| Element przełączający |
1 zestyk (NO), 2 zestyki (NC) |
| Uwaga (element przełączający) |
Zestyk przełączny z podwójnym odstępem, typ Zb lub 3 zestyki NC z galwanicznie rozdzielonymi mostkami zestyków |
| Zasada przełączania |
slow action, positive break NC contact |
| Maksymalna częstotliwość przełączania |
1.200 /h |
| Materiał zestyków, elektrycznych |
Srebro |
Dane elektryczne - zestyki bezpieczeństwa
| Napięcie, kategoria użytkowania AC-15 |
230 VAC |
| Prąd, kategoria użytkowania AC-15 |
3 A |
| Napięcie, kategoria użytkowania DC-13 |
24 VDC |
| Prąd, kategoria użytkowania DC-13 |
3 A |
Dane elektryczne - zestyki pomocnicze
| Napięcie, kategoria użytkowania AC-15 |
230 VAC |
| Prąd, kategoria użytkowania AC-15 |
3 A |
| Napięcie, kategoria użytkowania DC-13 |
24 VDC |
| Prąd, kategoria użytkowania DC-13 |
3 A |
Pozostałe dane
| Uwaga (zastosowania aplikacyjne) |
przesuwna osłona bezpieczeństwa osłona zdejmowana uchylna osłona bezpieczeństwa |
Zakres dostawy
| Zakres dostawy |

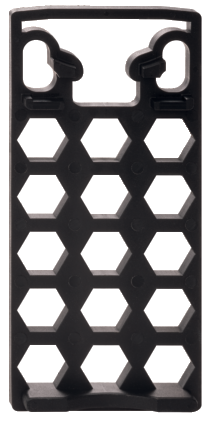

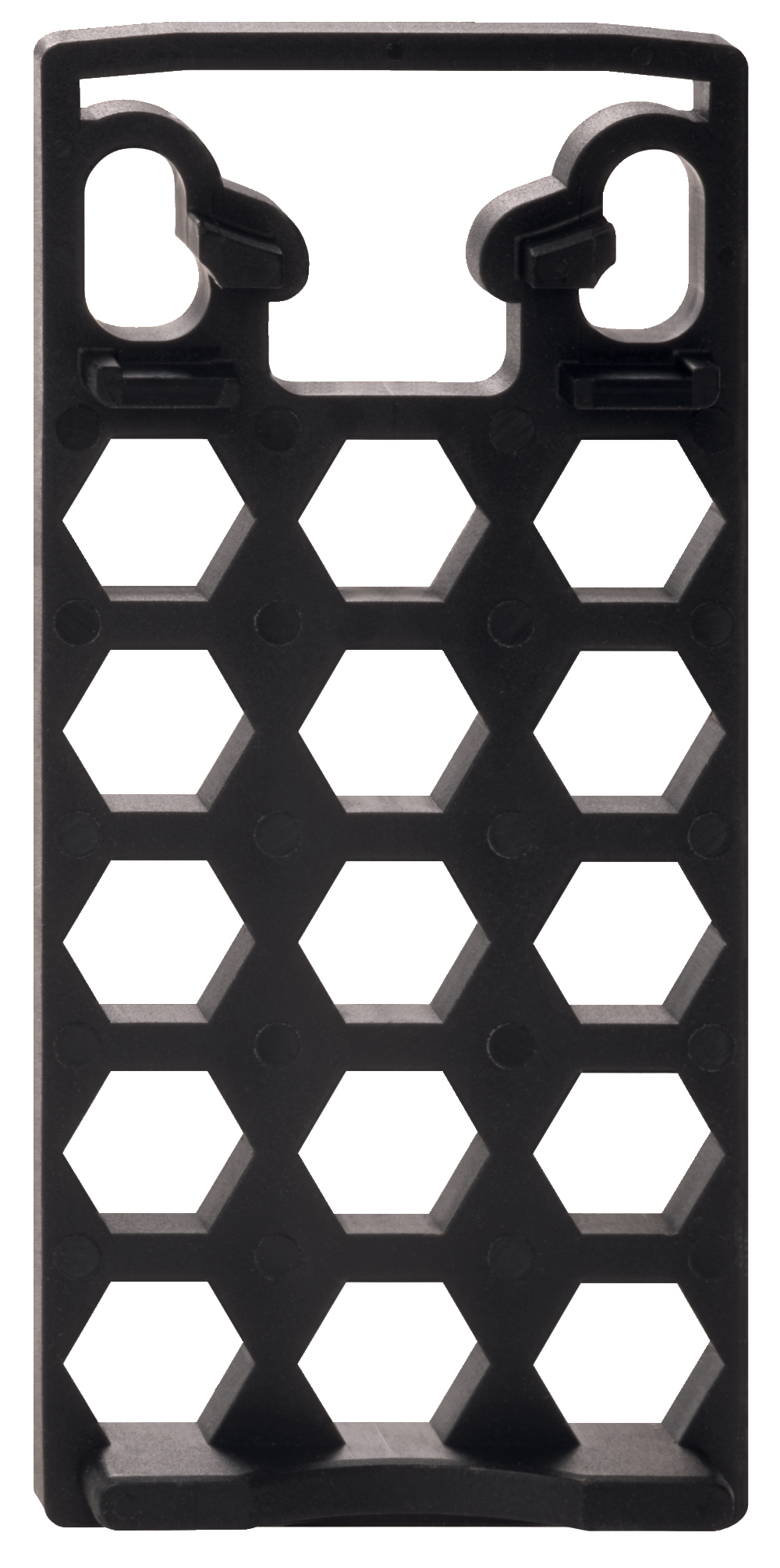

Actuator must be ordered separately. Slot cover for dust-proof covering of the opening not in use |
Filtr językowy
Karta katalogowa
Instrukcja obsługi i deklaracja zgodności
Certyfikat CCC
Biblioteka/Library SISTEMA-VDMA
pobierz najnowszą wersję Adobe Reader

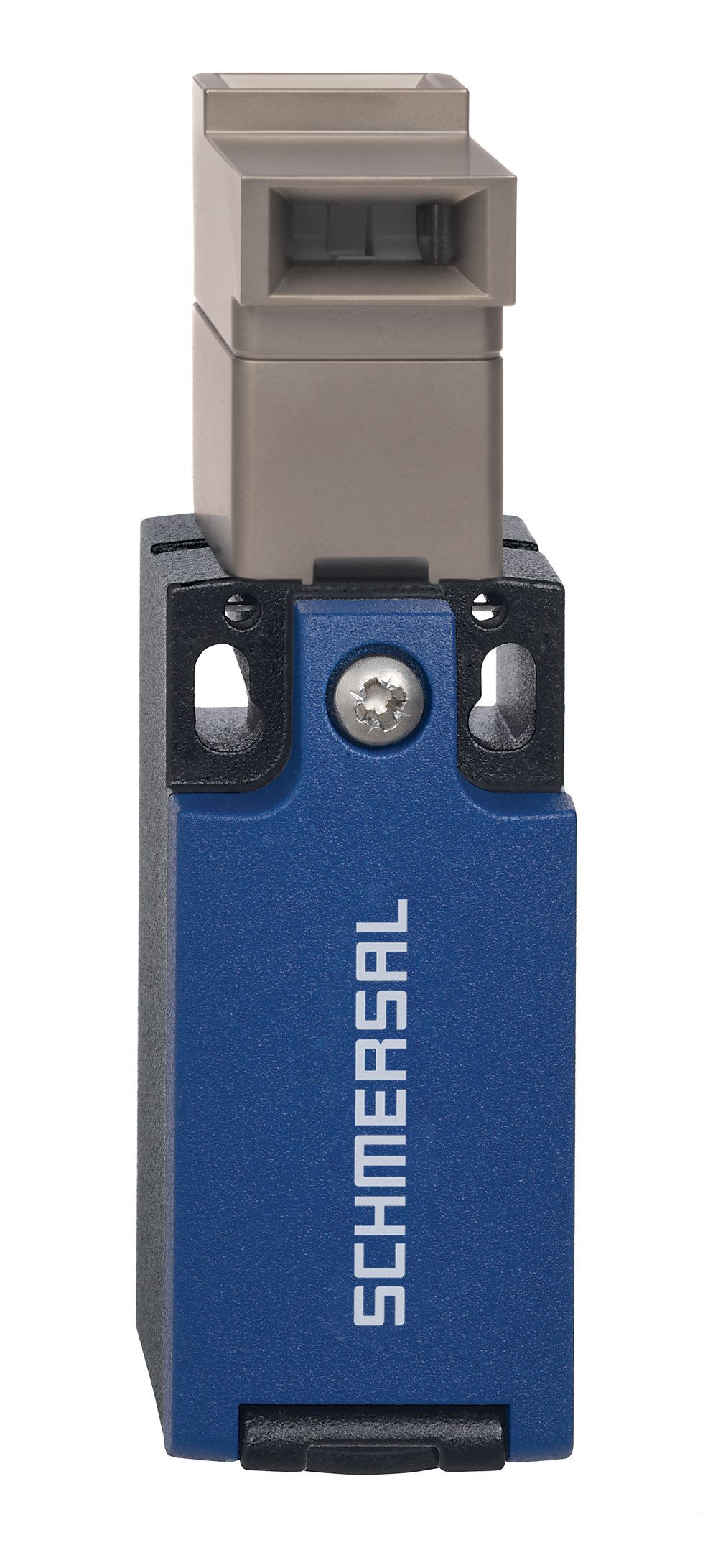

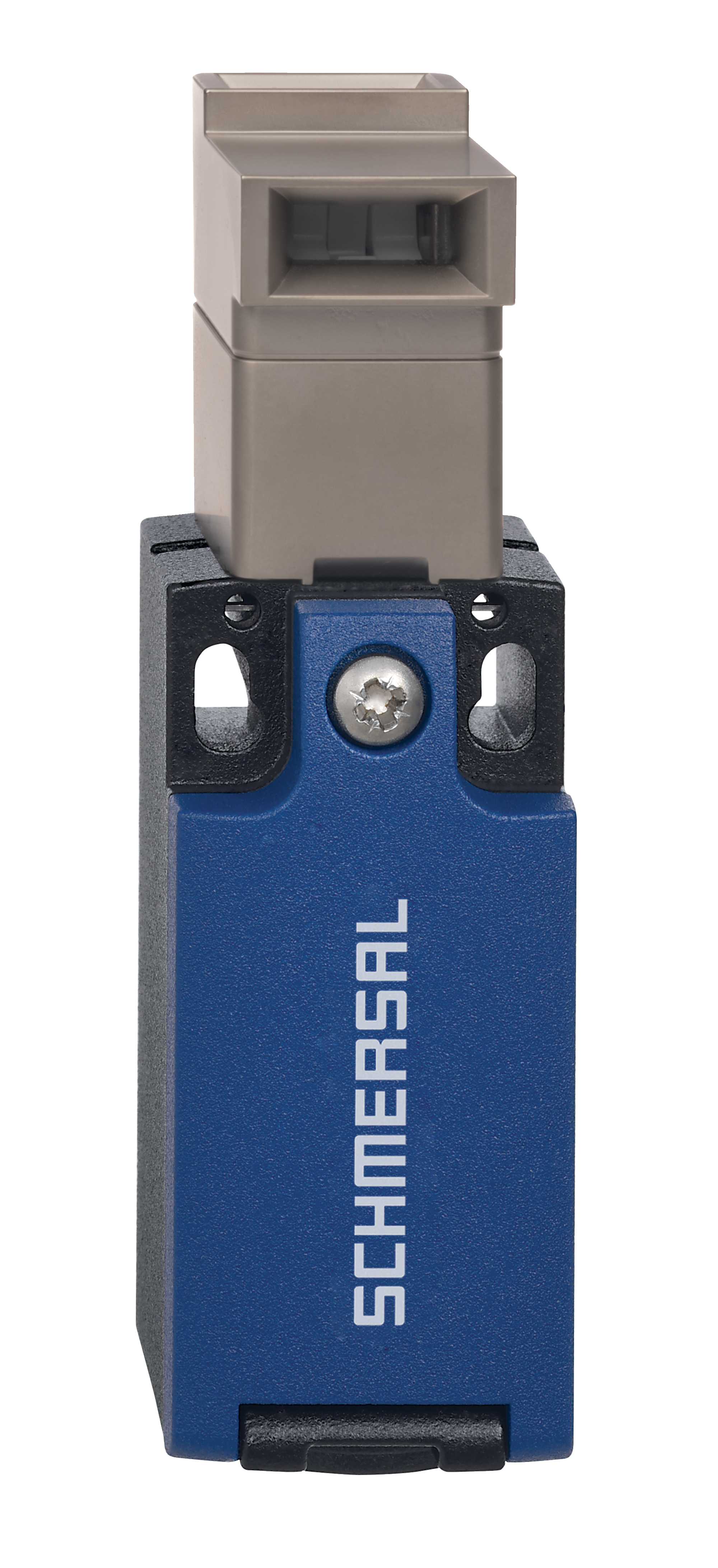

Zdjęcie produktu (pojedyncze zdjęcie katalogowe)
ID: kaz21f01
| 1,1 MB | .jpg | 352.778 x 770.114 mm - 1000 x 2183 px - 72 dpi
| 107,4 kB | .png | 74.083 x 161.572 mm - 210 x 458 px - 72 dpi
| 24,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 9,3 MB | .png | 169.333 x 369.73900000000003 mm - 2000 x 4367 px - 300 dpi
| 29,9 kB | .jpg | 56.444 x 123.47200000000001 mm - 160 x 350 px - 72 dpi

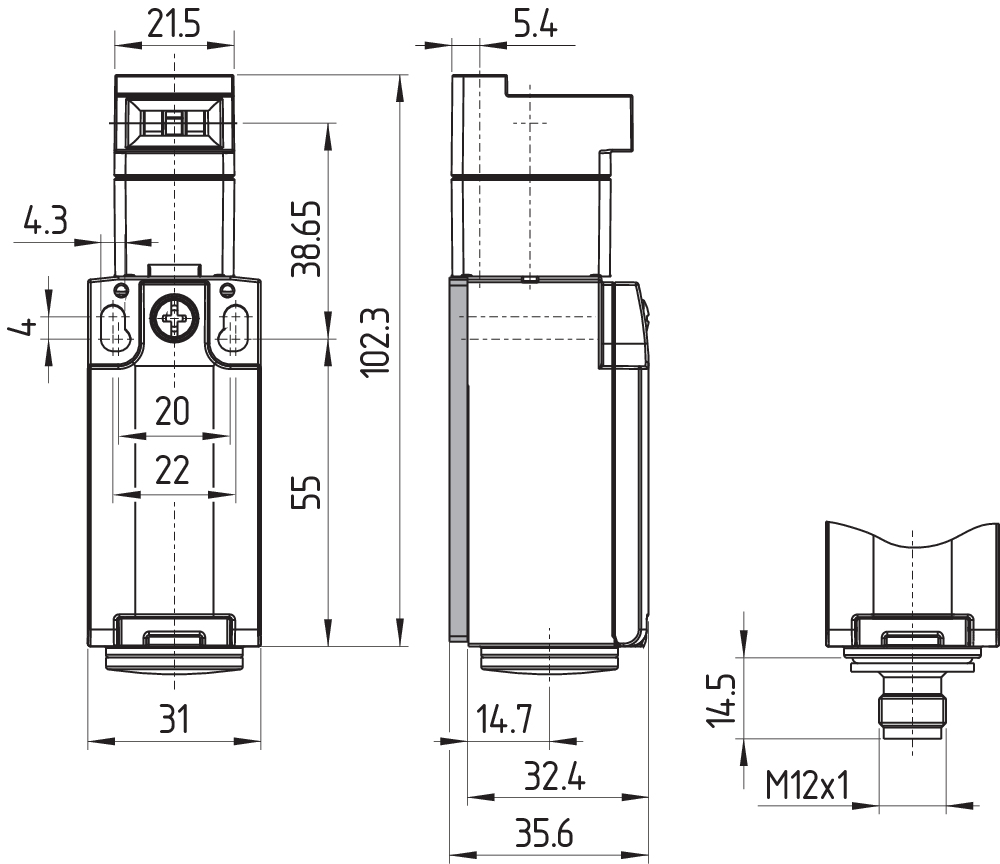

Rysunek wymiarowy Urządzenie podstawowe

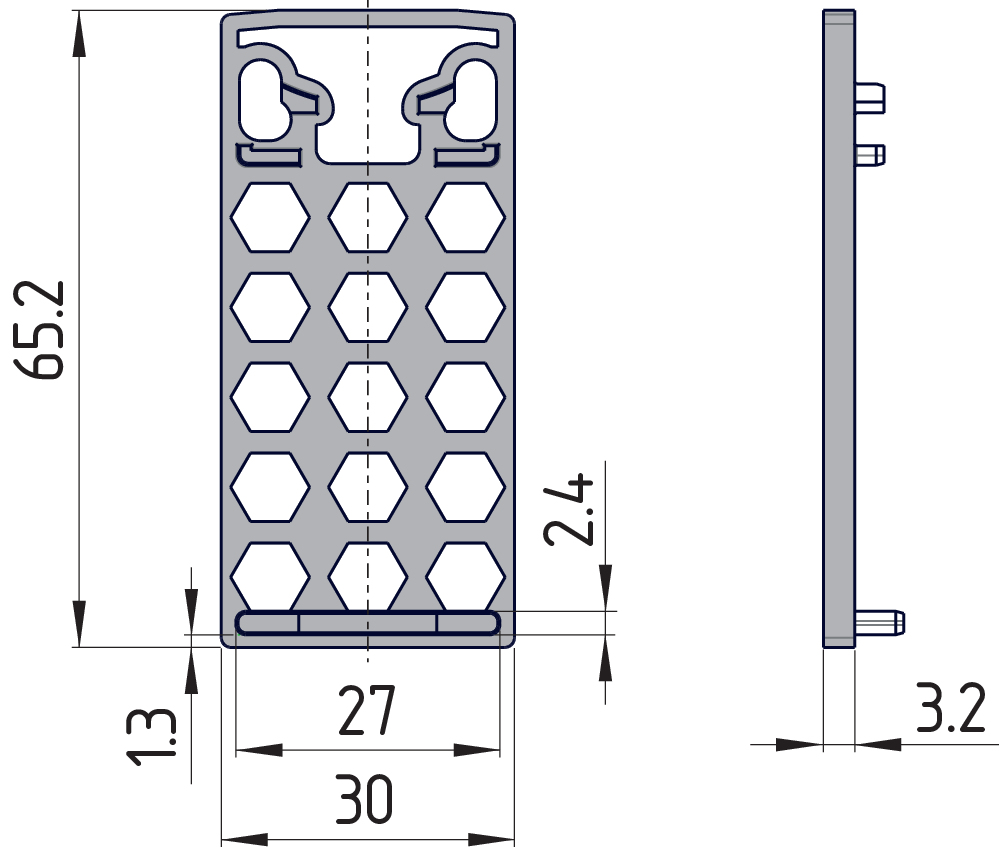

Rysunek wymiarowy Urządzenie podstawowe

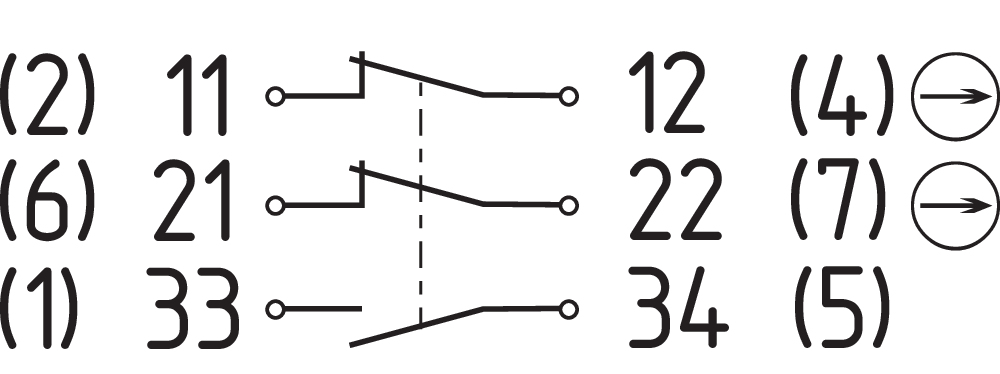

Diagram
Kontrola zaryglowania wg ISO 14119
Zestyk NC o wymuszonym rozwarciu
Uruchomiony
Nieuruchomiony
Zestyk NO
Zestyk NC
157000540 AZ21X/31X-B1
- Aktywator prosty
- nadaje się szczególnie do osłon przesuwnych
157000541 AZ21X/31X-B5
- Dźwignia aktywująca ustawiona pod kątem
- nadaje się szczególnie do osłon przesuwnych
157000543 AZ21X/31X-B6
- Aktywator ruchomy
- nadaje się szczególnie do osłon uchylnych
| Deklaracja zgodności UE |  |
| Oryginał | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Niemcy Internet: www.schmersal.com |
| Wyjaśnienie: | Niniejszym oświadczamy, że niżej wymienione elementy konstrukcyjne spełniają wymagania podanych niżej Europejskich Dyrektyw w zakresie koncepcji i konstrukcji. |
| Oznaczenie elementu konstrukcyjnego: | AZ215 AZ216 AZ315 AZ316 |
| Typ: | Patrz klucz zamówieniowy |
| Opis elementu konstrukcyjnego: | Wyłącznik pozycyjny z wymuszonym rozwarciem zestyków i oddzielną zworą dla funkcji bezpieczeństwa |
| Odnośne dyrektywy: | Dyrektywa maszynowa | 2006/42/EG | |
| Dyrektywa RoHS | 2011/65/EU |
| Zastosowane normy: | EN 60947-5-1:2017 + AC:2020 |
| Osoba upoważniona do sporządzenia dokumentacji technicznej: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Miejscowość i data wystawienia: | Wuppertal, 4 sierpnia 2023 |
 |
| Prawnie wiążący podpis Philip Schmersal Dyrektor |
