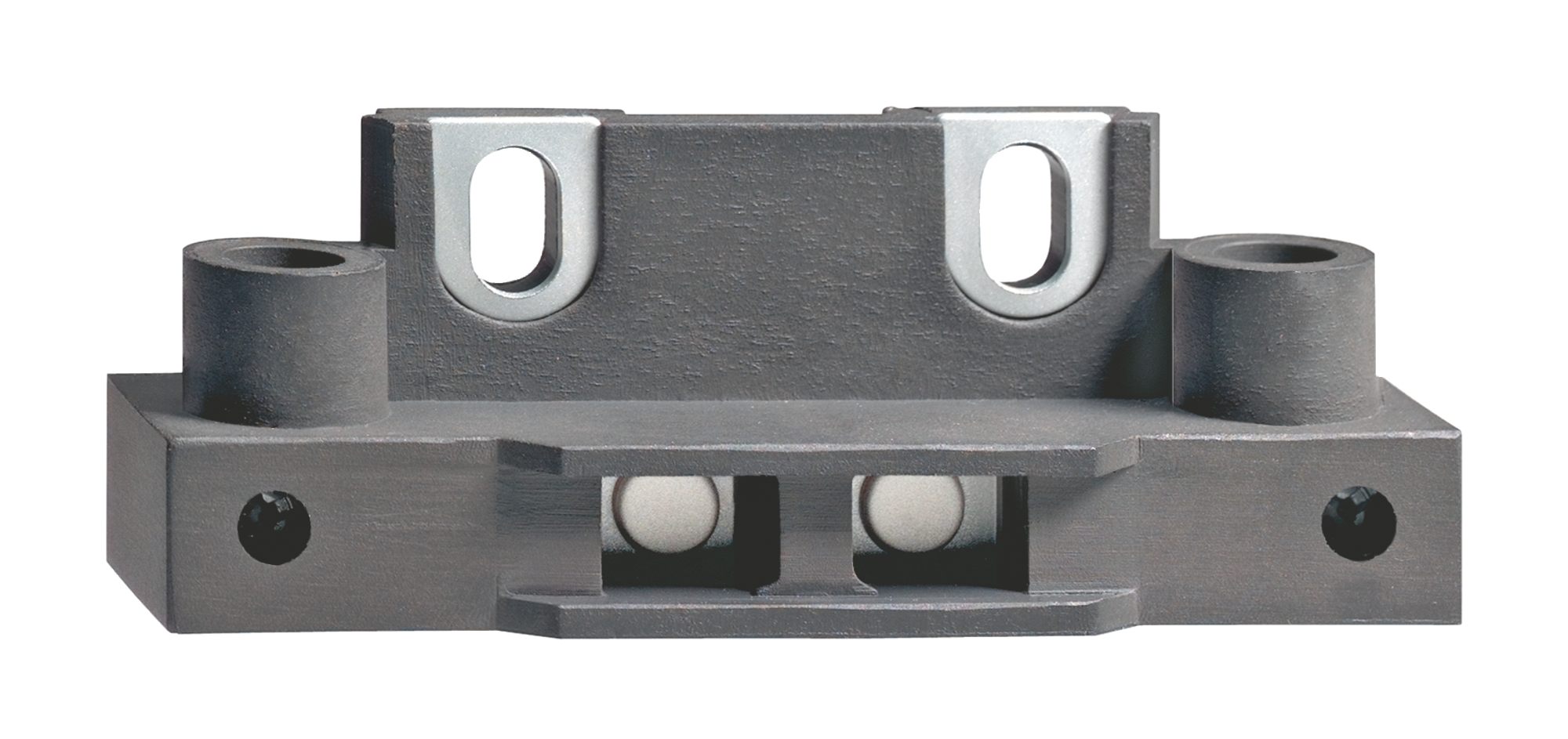

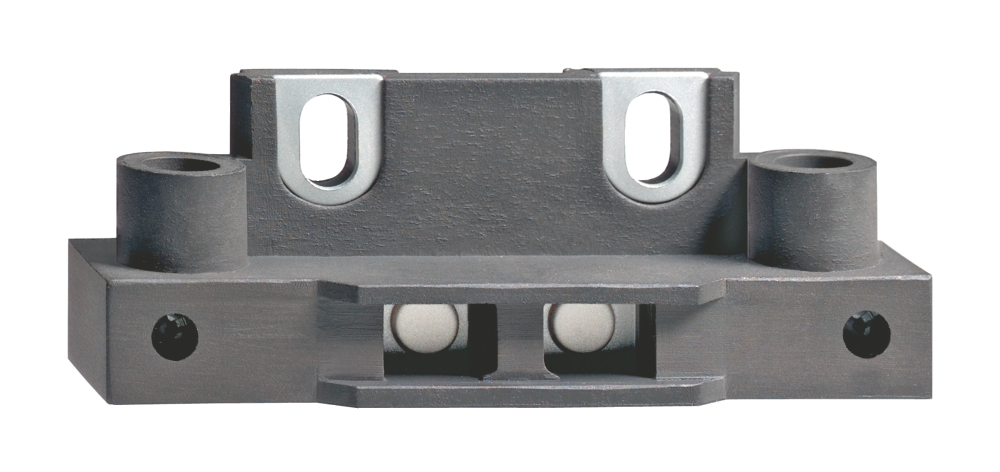

AZ08K

Numer katalogowy: 101183494
AZ08K

Downloads

ePLAN Dane
CADENAS Dane CAD
SISTEMA Dane
  • Pojedyncze wejście przewodowe (1 kabli na zacisk)
  • Obudowa z tworzywa termoplastycznego
  • Pin styku w mostku aktywatora
  • 1 Płaszczyzny aktywujące
  • Klasa ochrony IP20
  • Pokrywa i obudowa trwale połączone
  • Obudowa ze szczelinami montażowymi
  • Samoczyszczące się przez tarcie ruchu mostków stykowych

Klucz zamówieniowy

Oznaczenie typu produktu

AZ08K
Numer artykułu (Numer katalogowy)

101183494
EAN (European Article Number)

4030661332710
eCl@ss number, version 12.0

27-27-06-10
eCl@ss number, version 11.0

27-27-06-10
Numer eCl@ss, wersja 9.0

27-27-06-10
ETIM number, version 7.0

EC002592
ETIM number, version 6.0

EC002592

Certyfikaty - Normy

Certyfikaty

TÜV

Właściwości ogólne

Normy

EN 81
Materiał obudowy

Tworzywo sztuczne, tworzywo​​ termoplastyczne​​ wzmocnione​​ włóknem​​ szklanym,​ samogasnące​
Ciężar brutto

27 g

Dane ogólne - właściwości

Możliwość stosowania w windach

Tak
Liczba zestyków bezpieczeństwa

1

Dane mechaniczne

Płaszczyzny aktywujące

1
Żywotność mechaniczna, najmniejszy

10.000.000 operacji
Skok główki

5 mm
Siła aktywacji, ok.

2 N
Montaż

Obudowa ze szczelinami montażowymi

Mechanical data - Connection technique

Prowadzenie przewodów

Pojedyncze wejście przewodowe z lejkiem przyłączeniowym
Konektor

Połączenie śrubowe M3
Przekrój kabla, minimalne

0,75 mm²
Przekrój kabla, maksimum

2,5 mm²
uwaga

Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.

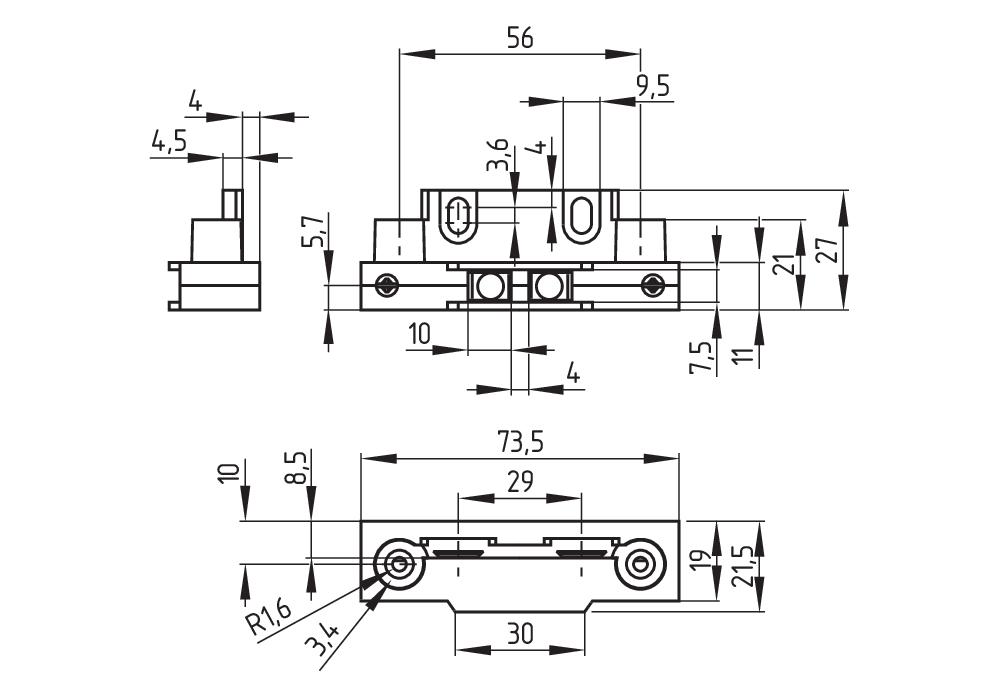

Dane mechaniczne - Wymiary

Szerokość

73,5 mm
Wysokość

27 mm
Głębokość

21,5 mm

Warunki otoczenia

Stopień ochrony

IP20
Ambient temperature

-30 ... +80 °C

Ambient conditions - Insulation values

Znamionowe napięcie izolacji

500 V

Dane elektryczne

Znamionowy prąd cieplny

4 A
Kategoria użytkowania AC-15

230 VAC
Kategoria użytkowania AC-15

2 A
Kategoria​ użytkowania DC-13

200 VDC
Kategoria​ użytkowania DC-13

2 A
Element przełączający

Zestyk normalnie zamkniety (NC)
Zasada przełączania

Samoczyszczące się styki podczas nacisku
Materiał zestyków, elektrycznych

Cu-Nity posrebrzane

Zakres dostawy

Zakres dostawy

Actuator must be ordered separately.

Filtr językowy

Jeśli dokument nie jest dostępny w wybranym języku, pojawi się wersja angielska.

Karta katalogowa

angielski (2026-04-17)
chiński (2026-04-17)
duński (2026-04-17)
fiński (2026-04-17)
francuski (2026-04-17)
hiszpański (2026-04-17)
holenderski (2026-04-17)
japoński (2026-04-17)
niemiecki (2026-04-17)
norweski (2026-04-17)
polski (2026-04-17)
portugalski (2026-04-17)
portugalski (2026-04-17)
szwedzki (2026-04-17)
turecki (2026-04-17)
włoski (2026-04-17)

Deklaracja zgodności WE

AZ 08 (88,5 kB, 2021-02-24)
AZ 08 (90,7 kB, 2021-02-24)

Certyfikat TÜV

AZ 08 K (585,0 kB, 2024-11-07)
AZ 08 K (591,5 kB, 2024-11-07)

pobierz najnowszą wersję Adobe Reader

Sadobe Reader
Deklaracja zgodności UE LOG_COM_lo1de01s
OryginałK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Niemcy
Internet: www.schmersal.com
Wyjaśnienie:Niniejszym oświadczamy, że niżej wymienione elementy konstrukcyjne spełniają wymagania podanych niżej Europejskich Dyrektyw w zakresie koncepcji i konstrukcji.
Oznaczenie elementu konstrukcyjnego:AZ 08
Rok budowy:Patrz tabliczka znamionowa
Opis elementu konstrukcyjnego:Styk drzwi
Odnośne dyrektywy:Dyrektywa niskonapięciowa2014/35/EU
 Dyrektywa RoHS2011/65/EU
Zastosowane normy:EN 81-20:2020
EN 81-50:2020
Miejscowość i data wystawienia:Wuppertal, 15 marca 2023
 GRA_SIG_ksig-y24
 Prawnie wiążący podpis
Philip Schmersal
Dyrektor
UK Declaration of Conformity LOG_COM_lo1de01s
Company:K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.
Name of the component:AZ 08
Year of construction:See identification plate
Description of the component:Door contact
Relevant legislation:Electrical Equipment (Safety) Regulations2016
 The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations2012
Designated standards:EN 81-20:2020
EN 81-50:2020
UK-Importer / Person authorised for the compilation of the technical documentation:Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL
Place and date of issue:Wuppertal, March 15, 2023
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
