AZ 16-12ZI-B6L-M16
| Oznaczenie typu produktu: AZ 16-(1)ZI-(2)-(3) |
| (1) | |
| 03 | 3 zestyki NC |
| 12 | 1 zestyk NO / 2 zestyki NC |
| (2) | |
| B1 | Aktywator prosty |
| B1-1747 | Aktywator prosty z zatrzaskiem magnetycznym |
| B1-2024 | Aktywator prosty z uszczelką wargową |
| B1-2053 | Aktywator prosty z zatrzaskiem kulkowym |
| B1-2177 | Aktywator prosty z prowadnicą centrującą |
| B6L | wygięty, ruchomy do przodu |
| B6R | wygięty, ruchomy w prawo |
| (3) | |
| M16 | Przepust kablowy M16 |
| M20 | Przepust kablowy M20 |
- 3 wloty kablowe M 16 x 1.5
- Obudowa z tworzywa termoplastycznego
- kodowanie indywidualne
- Wysoki poziom kodowania wg ISO 14119
- 52 mm x 90 mm x 30 mm
- długa żywotność
- z podwójną izolacją
- duży przedział kablowy
- Wysoki poziom niezawodności zestyków przy niskich napięciach i natężeniach prądu
- niewrażliwe na zabrudzenie
- Otwory szczelinowe do regulacji, otwory okrągłe do zamocowania
Klucz zamówieniowy
| Oznaczenie typu produktu |
AZ 16-12ZI-B6L-M16 |
| Numer artykułu (Numer katalogowy) |
103005854 |
| EAN (European Article Number) |
4030661440712 |
| eCl@ss number, version 12.0 |
27-27-26-02 |
| eCl@ss number, version 11.0 |
27-27-26-02 |
| Numer eCl@ss, wersja 9.0 |
27-27-26-02 |
| ETIM number, version 7.0 |
EC002592 |
| ETIM number, version 6.0 |
EC002592 |
Certyfikaty - Normy
| Certyfikaty |
cULus |
Właściwości ogólne
| Normy |
EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-1 |
| Poziom kodowania zgodny z EN ISO 14119 |
Wysokie / duże |
| Materiał obudowy |
Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące |
| Materiał aktywatora |
Stal nierdzewna |
| Ciężar brutto |
193 g |
Dane ogólne - właściwości
| Siła wypychająca |
Tak |
| Liczba zestyków pomocniczych |
1 |
| Liczba zestyków bezpieczeństwa |
2 |
Klasyfikacja
| Normy, przepisy |
EN ISO 13849-1 |
| Performance Level, up to |
c |
| Kategoria zgodnie z EN ISO 13849 |
1 |
| B10D Normally-closed contact (NC) |
2.000.000 operacji |
| Note |
Electrical life on request. |
| B10D Normally-open contact (NO) |
1.000.000 operacji |
| Note |
at 10% Ie and ohmic load |
| Żywotność |
20 Rok(lata) |
Klasyfikacja - wykluczenie błędu
| Uwaga: |
Możliwość zastosowania po dokonaniu wykluczenia błędów w postaci niebezpiecznego uszkodzenia 1-kanałowej mechaniki i odpowiednim zabezpieczeniu przed manipulacją. |
| Poziom zapewnienia bezpieczeństwa |
d |
| Kategoria zgodnie z EN ISO 13849 |
3 |
| Note |
for 2-channel use and with suitable logic unit. |
| Żywotność |
20 Rok(lata) |
Dane mechaniczne
| Promień aktywacji, minimum |
35 mm |
| aktywator |
kątowy elastyczny |
| Żywotność mechaniczna, najmniejszy |
1.000.000 operacji |
| Skok wymuszonego rozwarcia |
8 mm |
| Positive break force per NC contact, minimum |
10 N |
| Szybkość najazdu, maksimum |
2 m/s |
| Montaż |
Śruby |
| Wykonanie śrub mocujących |
2x M6 |
Mechanical data - Connection technique
| Type of electrical connection |
Screw terminals M16 x 1.5 |
| Prowadzenie przewodów |
3 x M16 x 1,5 |
| Konektor |
Terminale śrubowe |
| Przekrój kabla, minimalne |
0,75 mm² |
| Przekrój kabla, maksimum |
2,5 mm² |
| uwaga |
Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. |
Dane mechaniczne - Wymiary
| Długość czujnika |
30 mm |
| Szerokość czujnika |
52 mm |
| Wysokość czujnika |
90 mm |
Warunki otoczenia
| Stopień ochrony |
IP67 |
| Ambient temperature |
-30 ... +80 °C |
| Storage and transport temperature |
-40 ... +85 °C |
| Dopuszczalna wysokość ustawienia n.p.m., maksimum |
2.000 m |
Ambient conditions - Insulation values
| Znamionowe napięcie izolacji |
500 V |
| Znamionowe napięcie udarowe wytrzymywane |
6 kV |
| Kategoria przepięcia |
III |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 |
3 |
Dane elektryczne
| Znamionowy prąd cieplny |
10 A |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 |
1.000 A |
| Element przełączający |
1 zestyk (NO), 2 zestyki (NC) |
| Zasada przełączania |
slow action, positive break NC contact |
| Maksymalna częstotliwość przełączania |
4.000 /h |
| Materiał zestyków, elektrycznych |
Srebro |
Dane elektryczne - zestyki bezpieczeństwa
| Napięcie, kategoria użytkowania AC-15 |
230 VAC |
| Prąd, kategoria użytkowania AC-15 |
4 A |
| Napięcie, kategoria użytkowania DC-13 |
24 VDC |
| Prąd, kategoria użytkowania DC-13 |
4 A |
Dane elektryczne - zestyki pomocnicze
| Napięcie, kategoria użytkowania AC-15 |
230 VAC |
| Prąd, kategoria użytkowania AC-15 |
4 A |
| Napięcie, kategoria użytkowania DC-13 |
24 VDC |
| Prąd, kategoria użytkowania DC-13 |
4 A |
Zakres dostawy
| Zakres dostawy |
Aktywatory z kodowaniem indywidualnym B6 model lewostronny |
Note
| Uwaga (informacje ogólne) |
Oś zawiasu powinna znajdować się 5 mm powyżej górnej krawędzi wyłącznika bezpieczeństwa, w tej samej płaszczyźnie Minimalny promień najazdu aktywatora przy osłonach uchylnych 35 mm Aktywator nie jest dostępny oddzielnie. |
Filtr językowy
Karta katalogowa
Instrukcja obsługi i deklaracja zgodności
Certyfikat UL
Biblioteka/Library SISTEMA-VDMA
pobierz najnowszą wersję Adobe Reader
Zdjęcie produktu (pojedyncze zdjęcie katalogowe)
ID: kaz16f11
| 477,9 kB | .jpg | 352.778 x 685.094 mm - 1000 x 1942 px - 72 dpi
| 71,7 kB | .png | 73.73100000000001 x 143.58100000000002 mm - 209 x 407 px - 72 dpi
| 21,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 5,3 MB | .png | 169.333 x 328.93 mm - 2000 x 3885 px - 300 dpi
| 23,8 kB | .jpg | 63.5 x 123.47200000000001 mm - 180 x 350 px - 72 dpi
Rysunek wymiarowy Urządzenie podstawowe

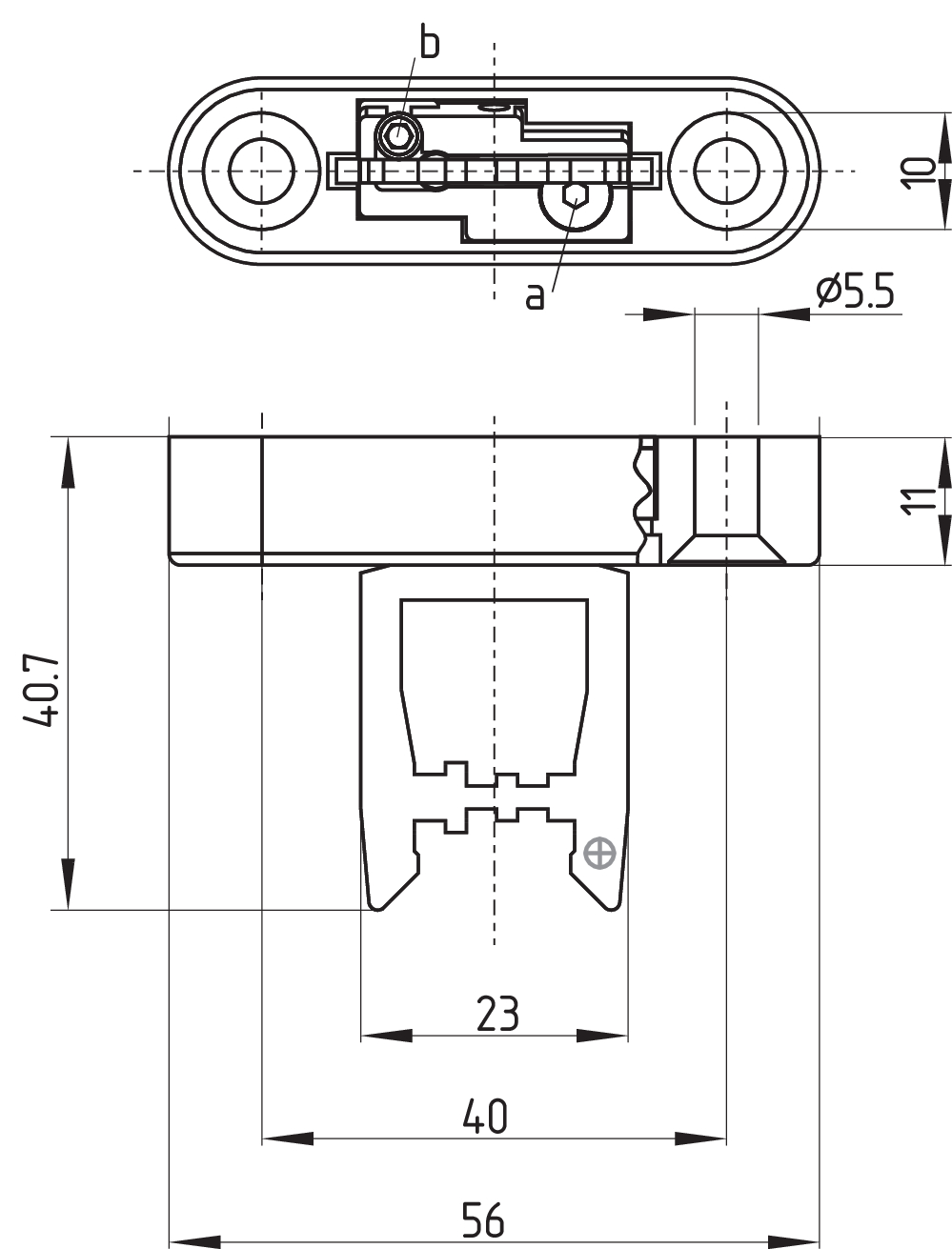

Rysunek wymiarowy Aktywator

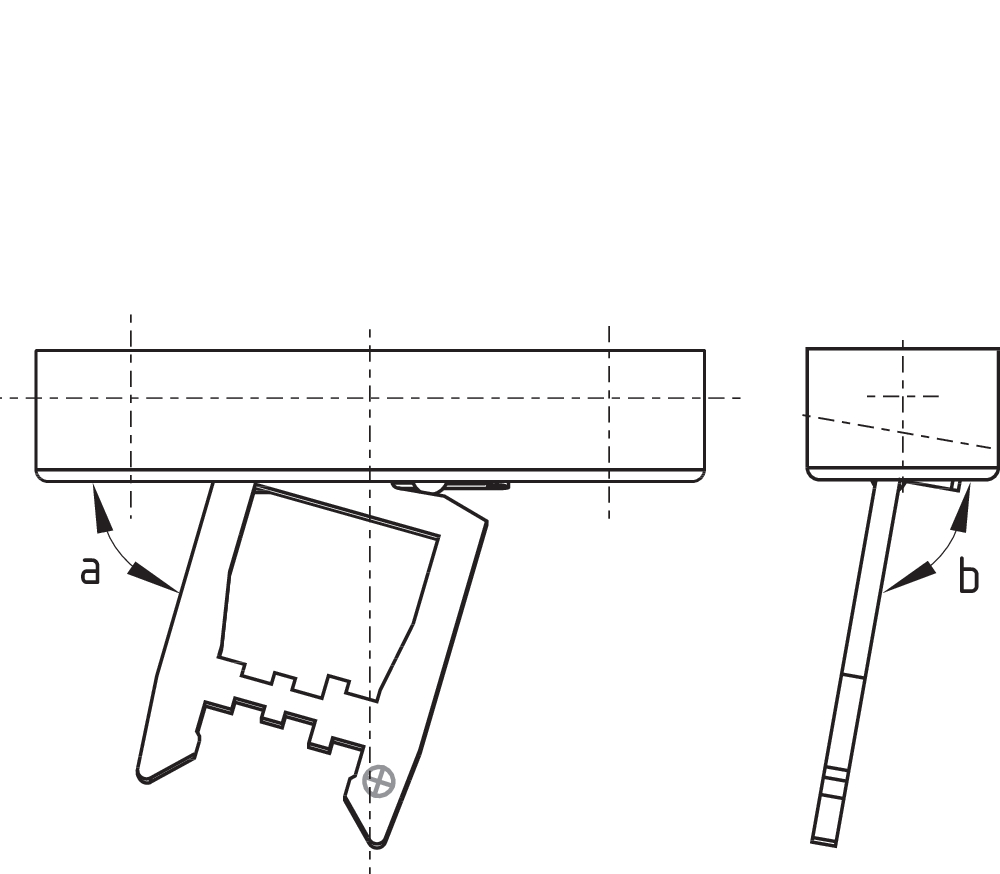

Rysunek wymiarowy Aktywator
Diagram ruchu wyłącznika
Zestyk zamknięty
Zestyk otwarty
Zakres nastawczy
Punkt oporu
Droga/kąt wymuszonego otwarcia
Kontrola zaryglowania wg ISO 14119
Zestyk NC o wymuszonym rozwarciu
Uruchomiony
Nieuruchomiony
Zestyk NO
Zestyk NC
101110500 BLOKADA SERWISOWA SZ 16/335
- Dla zapobiegania nieumyślnemu zamknięciu, np. podczas konserwacji
- Do złożonych instalacji
- Zapobiega aktywacji wyłącznika
- Możliwość zamontowania do 6 kłódek
- Na łańcuchu w pobliżu wyłącznika bezpieczeństwa można umieścić blokadę serwisową.
101089116 ZAŚLEPKA USZCZELNIAJĄCA AZ 15/16-1476
- Do ochrony przed gromadzeniem się brudu
- Do zakrycia nieużywanych szczelin aktywatora
- Łatwy montaż na zatrzask
101115025 SET BC 2053-2
- Dodatkowy zatrzask kulkowy dla stabilnego zamknięcia osłon o małym i średnim ciężarze
- Do oddzielnego montażu na osłonie
