AZM190-02/10RK-24VDC
AZM190-02/10RK-24VDC
| Typebenaming van het product: AZM190-(1)RK(2)(3)-(4)-(5)-(6)-(7) |
| (1) | |
| 02/01 | Magneet: 2 verbreekcontacten (NC); Bediensleutel: 1 verbreekcontact (NC) |
| 02/02 | Magneet: 2 verbreekcontacten (NC); Bediensleutel: 2 verbreekcontacten (NC) |
| 02/10 | Magneet: 2 verbreekcontacten (NC); Bediensleutel: 1 maakcontact (NO) |
| 02/11 | Magneet: 2 verbreekcontacten (NC); Bediensleutel: 1 verbreekcontact (NC) / 1 maakcontact (NO) |
| 11/01 | Magneet: 1 verbreekcontact (NC) / 1 maakcontact (NO); Bediensleutel: 1 verbreekcontact (NC)) |
| 11/02 | Magneet: 1 verbreekcontact (NC) / 1 maakcontact (NO); Bediensleutel: 2 verbreekcontacten (NC)) |
| 11/10 | Magneet: 1 verbreekcontact (NC) / 1 maakcontact (NO); Bediensleutel: 1 maakcontact (NO) |
| 11/11 | Magneet: 1 verbreekcontact (NC) / 1 maakcontact (NO); Bediensleutel: 1 verbreekcontact (NC) / 1 maakcontact (NO) |
| (2) | |
| zonder | ruststroomprincipe |
| A | arbeidsstroomprincipe |
| (3) | |
| zonder | Met hulpontgrendeling aan de kant van het deksel |
| E0 | Zonder hulpontgrendeling |
| E1 | Met zijdelingse hulpontgrendeling (rechts) |
| N | Noodontgrendeling |
| T | Paniekontgrendeling |
| (4) | |
| zonder | Zonder LED-aanduiding |
| G | Met LED-aanduiding (alleen voor 24 VAC/DC, niet voor -E1 en -T) |
| (5) | |
| MPV | Met montageplaat MP190-V |
| MPVD | Met montageplaat MP190-VD |
| (6) | |
| 24VAC | Us: 24 VAC |
| 24VDC | Us: 24 VDC |
| 48VAC | Us: 48 VAC |
| 110VAC | Us: 110 VAC |
| 230VAC | Us: 230 VAC |
| (7) | |
| 3023-1 | Bedieningskop 90° gedraaid |
| 3023-2 | Bedieningskop 270° gedraaid |
- Kunststofbehuizing
- Lange levensduur
- Vergrendeling met sluitbeveiliging
- 89 mm x 178 mm x 41 mm
- Bedieningskop 4 x 90º draaibaar
- 2 kabelingangen M 20 x 1.5
- Aansluitruimte
- Smalle bouwvorm, zeer geschikt voor montage aan klapdeuren, aluminiumprofielen en omheiningen
- Afdichtmechanisme tegen indringen van vuil
- Schroefklemaansluiting
Bestelvoorbeeld
| Nummer vervangartikel |
101029960 |
| Typebenaming van het product |
AZM190-02/10RK-24VDC |
| Artikelnummer (bestelnummer) |
131029960 |
| EAN (Europees Artikel Nummer) |
8905236105807 |
| eCl@ss nummer, versie 12.0 |
27-27-26-03 |
| eCl@ss nummer, versie 11.0 |
27-27-26-03 |
| eCl@ss nummer, versie 9.0 |
27-27-26-03 |
| ETIM-nummer, versie 7.0 |
EC002593 |
| ETIM-nummer, versie 6.0 |
EC002593 |
Certificeringen - Voorschriften
| Certificaten |
cULus CCC |
Algemene gegevens
| Voorschriften |
BG-GS-ET-19 EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-1 |
| Codeerniveau volgens EN ISO 14119 |
gering |
| Werkingsprincipe |
elektromechanisch |
| Materiaal van de behuizing |
Kunststof, glasvezelversterkte thermoplast |
| Brutogewicht |
480 g |
Algemene gegevens - Eigenschappen
| ruststroomprincipe |
Ja |
| hulpontgrendeling |
Ja |
| Aantal aanlooprichtingen |
4 |
| Aantal hulpcontacten |
1 |
| Aantal veiligheidscontacten |
2 |
| Aantal kabeldoorvoeren |
2 |
Classificatie
| Voorschriften |
EN ISO 13849-1 |
| Performance Level, tot |
c |
| Sturingscategorie |
1 |
| B10D verbreekcontact (NC) |
2.000.000 schakelingen |
| Opmerking |
Elektrische levensduur op aanvraag. |
| B10D Maakcontact (NO) |
1.000.000 schakelingen |
| Opmerking |
bij 10% Ie en weerstandsbelasting |
| Gebruiksduur |
20 Jaar (Jaren) |
Classificatie - Foutuitsluiting
| Opgelet: |
Bruikbaar wanneer een foutuitsluiting voor een gevaarlijke beschadiging van de 1-kanalige mechaniek toegelaten is en voldoende bescherming tegen manipulatie gegarandeerd is. |
| Performance Level, tot |
d |
| Sturingscategorie |
3 |
| Opmerking |
voor 2-kanaals gebruik en met geschikte logische eenheid. |
| Gebruiksduur |
20 Jaar (Jaren) |
Veiligheidsclassificatie - Vergrendelfunctie
| Performance Level, tot |
e |
| Opmerking (prestatieniveau) |
Informatie voor de veiligheidsbeoordeling van de vergrendelingsfunctie van de afscherming is gedocumenteerd in de bedieningsinstructies of in de instructies voor "bediening en installatie". |
Mechanische gegevens
| Mechanische levensduurduur, minimum |
1.000.000 schakelingen |
| Blokkeerkracht FZh volgens IOS14119 |
1.950 N |
| Blokkeerkracht Fmax, maximum |
2.550 N |
| Arrêteerkracht |
20 N |
| Gedwongen verbrekingskracht, minimum |
20 N |
| Max. bedieningssnelheid |
0,3 m/s |
| Bevestiging |
Schroeven |
| Uitvoering van de bevestigingsschroeven |
2x M5 |
Mechanische gegevens - Aansluittechniek
| Kabelingang |
2 x M20 x 1,5 |
| aansluitwijze |
Schroefaansluitklemmen |
| Draaddoorsnede, minimum |
0,5 mm² |
| Kabeldoorsnede, maximum |
1,5 mm² |
| Opmerking |
Alle specificaties inclusief adereindhulzen. |
Mechanische gegevens - Afmetingen
| Lengte van de sensor |
41 mm |
| Breedte van de sensor |
52 mm |
| Hoogte van de sensor |
178 mm |
Omgevingsvoorwaarden
| Afdichtingsgraad |
IP65 IP67 |
| Omgevingstemperatuur |
-25 ... +55 °C |
| Opmerking (relatieve vochtigheid) |
niet-condenserend geen berijping |
| Beschermklasse |
II |
Omgevingsvoorwaarden - Isolatieparameters
| Nominale isolatiespanning Ui |
250 VAC |
| Nominale impulsspanningsvastheid Uimp |
4 kV |
Elektrische gegevens
| Thermische stroom |
4 A |
| Nominale voedingsspanning |
24 VDC |
| Voorwaardelijke nominale kortsluitstroom |
1.000 A |
| Stroomverbruik, maximum |
8,5 W |
| Schakelelement |
Magneet: 2 verbreekcontacten (NC) / Actuator: 1 maakcontact (NO) Magneet: 2 verbreekcontacten (NC) / actuator 1 verbreekcontact (NC) |
| Schakelprincipe |
Tastschakeling, gedwongen verbrekend contact |
| Maximale schakelfrequentie |
1.200 /h |
| Materiaal van de contacten, elektrisch |
Zilver |
Elektrische gegevens - magneetaansturing IN
| Inschakelduur magneet |
100 % |
| Testimpulsduur, maximum |
5 ms |
| Testimpulsinterval, minimum |
50 ms |
Elektrische gegevens - Veiligheidscontacten
| Spanning, gebruikscategorie AC-15 |
230 VAC |
| Stroom, gebruikscategorie AC-15 |
4 A |
| Spanning, gebruikscategorie DC-13 |
24 VDC |
| Stroom, gebruikscategorie DC-13 |
4 A |
Elektrische gegevens - Hulpcontacten
| Spanning, gebruikscategorie AC-15 |
230 VAC |
| Stroom, gebruikscategorie AC-15 |
4 A |
| Spanning, gebruikscategorie DC-13 |
24 VDC |
| Stroom, gebruikscategorie DC-13 |
4 A |
Andere gegevens
| Opmerking (toepassingen) |
schuifbare beschermvoorziening afneembare beschermvoorziening scharnierbare beschermvoorziening |
Leveringsomvang
| Leveringsomvang |
De actuator wordt niet meegeleverd. |
Opmerking
| Opmerking (hulpontgrendeling) |
voor Bij onderhoud, regeling, enz. |
Taalfilter
Datasheet
Bedieningshandleiding (bijlage/beknopte handleiding)
Bedieningshandleiding en conformiteitsverklaring
UL-certificaat
SISTEMA-VDMA-bibliotheek/library
Download de nieuwste versie van Adobe Reader
Foto van het product (individuele catalogusfoto)
ID: kazm1f76
| 584,5 kB | .jpg | 352.778 x 642.7610000000001 mm - 1000 x 1822 px - 72 dpi
| 78,6 kB | .png | 74.083 x 134.761 mm - 210 x 382 px - 72 dpi
| 27,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 7,2 MB | .png | 169.333 x 308.52500000000003 mm - 2000 x 3644 px - 300 dpi
| 28,1 kB | .jpg | 67.733 x 123.47200000000001 mm - 192 x 350 px - 72 dpi
Maatschets basistoestel

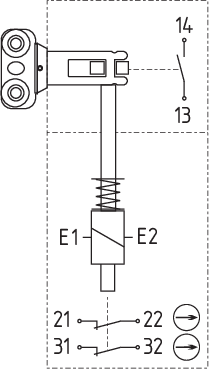

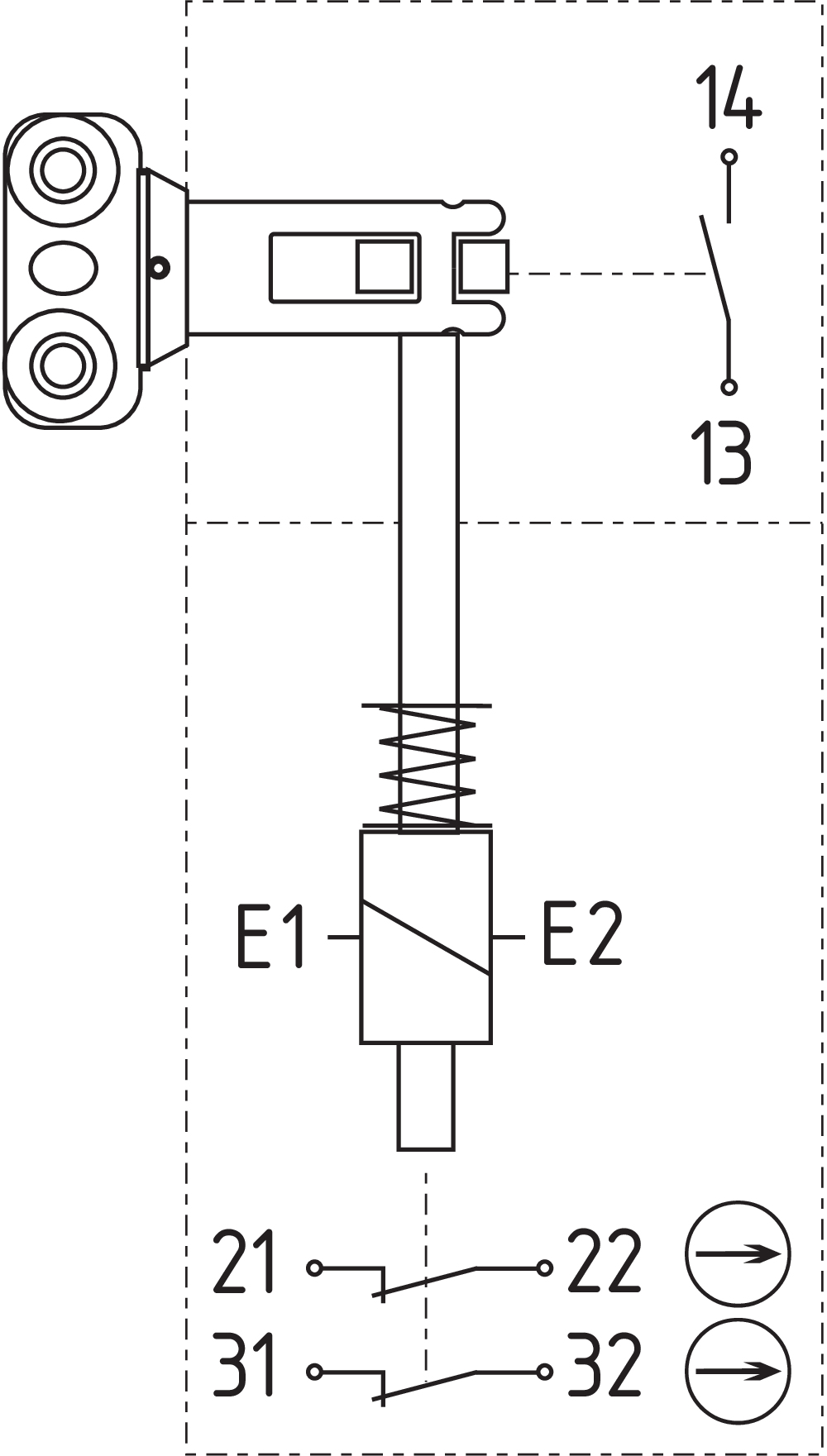

Bewaking van de veiligheidsvergrendeling volgens ISO 14119
gedwongen verbrekend contact
bediend
niet-bediend
NO-contact
NG-contact
131029965 AZM190-B1
- Rechte bedieningssleutel
- Zeer geschikt voor schuifdeuren
- Uitlijning van toleranties door rubberen buffer
131029938 AZM190-B3/2X15
- Voor zeer kleine bedieningsradii via de smalle en brede kant van de bedieningssleutel
131029966 AZM190-B5
- Zeer geschikt voor frontale montage, bijv, aan draaibare beschermvoorzieningen
131029969 MP190
- Voor een eenvoudige montage van een AZM190 op profielsystemen
133009486 MP190-V
- Montage aan de binnenkant van de veiligheidsvergrendeling en de montageplaat bij deur met aanslag rechts
133009487 MP190-VD
- Montage aan de binnenkant van de veiligheidsvergrendeling en de montageplaat bij deur met aanslag links
101028565 TZ-75
- Voor manuele hulpontgrendeling
- haakse driekantsleutel
| UK Declaration of Conformity |  |
| Company: | Schmersal India Private Limited G-7/1, MIDC, Ranjangaon Tal. Shirur, Dist. Pune - 412 220 Maharashtra India Internet: www.schmersal.in |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | AZM190 |
| Type: | See ordering code |
| Description of the component: | Interlocking device with electromagnetic interlock for safety functions (solenoid interlock) |
| Relevant legislation: | Supply of Machinery (Safety) Regulations | 2008 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN IEC 60947-5-1:2025 EN ISO 14119:2025 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Pune, January 26, 2026 |
 |
| Authorised signature Ramji Singh Managing Director |
| EU-conformiteitsverklaring | |
| Origineel | Schmersal India Private Limited G-7/1, MIDC, Ranjangaon Tal. Shirur, Dist. Pune – 412 220 Maharashtra India Internet: www.schmersal.in |
| Verklaring: | Hiermee verklaren wij dat de hieronder beschreven producten op grond van hun ontwerp en constructie beantwoorden aan de relevante Europese Richtlijnen. |
| Benaming van de component: | AZM190 |
| Type: | zie bestelsleutel |
| Beschrijving van de component: | Vergrendelvoorziening met elektromagnetische vergrendeling voor veiligheidsfuncties (veiligheidsvergrendeling) |
| Geharmoniseerde Richtlijnen: | Machinerichtlijn | 2006/42/EG | |
| RoHS-Richtlijn | 2011/65/EU |
| Toegepaste normen: | EN IEC 60947-5-1:2025 EN ISO 14119:2025 |
| Gemachtigde voor het samenstellen van de technische documentatie: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Plaats en datum van opstelling: | Pune, 26. januari 2026 |
 |
| Rechtsgeldige handtekening Ramji Singh Directeur |
Schmersal Nederland B.V., Lorentzstraat 31, 3846 AV Harderwijk
De genoemde gegevens en informatie zijn zorgvuldig gecontroleerd. Afbeeldingen kunnen afwijken van het origineel. Verdere technische gegevens zijn te vinden in de handleiding. Technische wijzigingen en fouten voorbehouden.
