AZ/AZM 200-B30-RTAG2P30
AZ/AZM 200-B30-RTAG2P30
Downloads
- voor deuren met aanslag rechts
- met Draaiknop
Bestelvoorbeeld
| Typebenaming van het product |
AZ/AZM 200-B30-RTAG2P30 |
| Artikelnummer (bestelnummer) |
103001370 |
| EAN (Europees Artikel Nummer) |
4030661422763 |
| eCl@ss nummer, versie 12.0 |
27-27-26-06 |
| eCl@ss nummer, versie 11.0 |
27-27-26-06 |
| eCl@ss nummer, versie 9.0 |
27-27-26-06 |
| ETIM-nummer, versie 7.0 |
EC001487 |
| ETIM-nummer, versie 6.0 |
EC001487 |
Algemene gegevens
| Materiaal van de behuizing |
Kunststof, glasvezelversterkte thermoplast, zelfdovend |
| Materiaal van de bedieningssleutel |
zink- gietijzer |
| Materiaal van de bedieningsdeel |
Aluminium |
Algemene gegevens - Eigenschappen
| Deurdetectiesensor |
Ja |
Mechanische gegevens
| Greep |
Draaiknop |
| Deuraanslag |
Rechts |
| Bedieningssleutel - inbouw |
Buitenkant |
Mechanische gegevens - Afmetingen
| Lengte van de bedieningsmagneet |
91 mm |
| Breedte van de bedieningsmagneet |
115 mm |
| Hoogte van de bedieningsmagneet |
115 mm |
| Lengte van de vergrendelstang |
44 mm |
| Breedte van de vergrendelstang |
75 mm |
| Hoogte van de vergrendelstang |
2.600 mm |
| Opmerking (Hoogte van de vergrendelstang) |
verkorten van de sperstagen door de klant mogelijk |
Leveringsomvang
| Leveringsomvang |
Bediensleutel AZ/AZM201-B30 incl. vierkantstang Stangslot met geleideplaat 4 schroeven met verzonken kop M5 x 10 4 U-stukken 2 zeskantmoeren M8 2 sperstangen, 1200 mm, verzinkt Tegenhanger (bij P30) of paniekontgrendeling compleet (bij P31) |
Taalfilter
Datasheet
Bedieningshandleiding en conformiteitsverklaring
Download de nieuwste versie van Adobe Reader
Foto van het product (individuele catalogusfoto)
ID: kb-30f19
| 307,9 kB | .jpg | 352.778 x 184.50300000000001 mm - 1000 x 523 px - 72 dpi
| 21,3 kB | .png | 74.083 x 38.806000000000004 mm - 210 x 110 px - 72 dpi
| 33,7 kB | .jpg | 123.47200000000001 x 64.558 mm - 350 x 183 px - 72 dpi
| 32,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 2,8 MB | .png | 200 x 104.60000000000001 mm - 2000 x 1046 px - 254 dpi

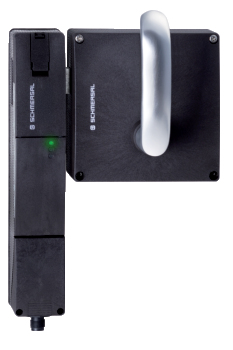

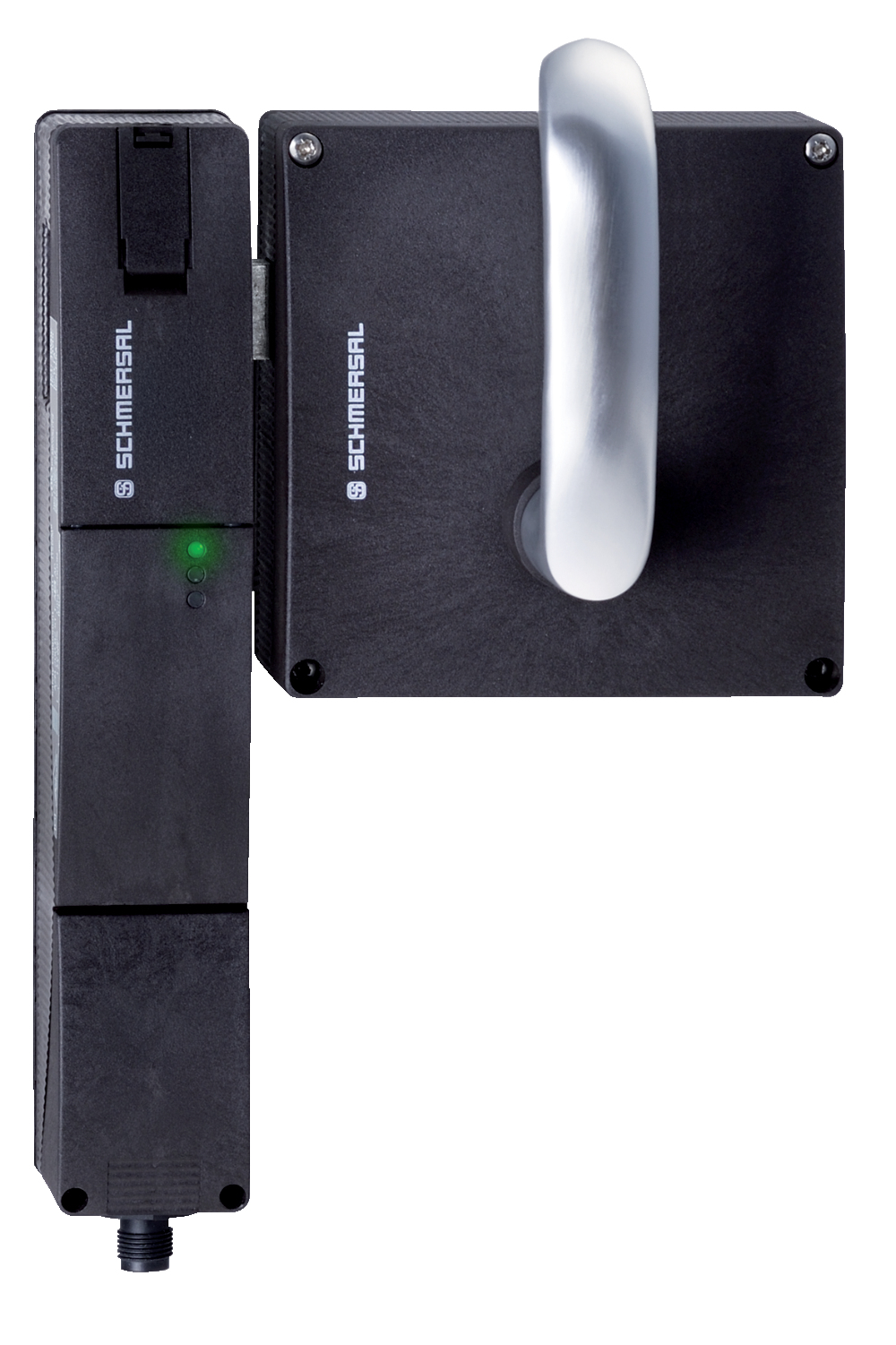

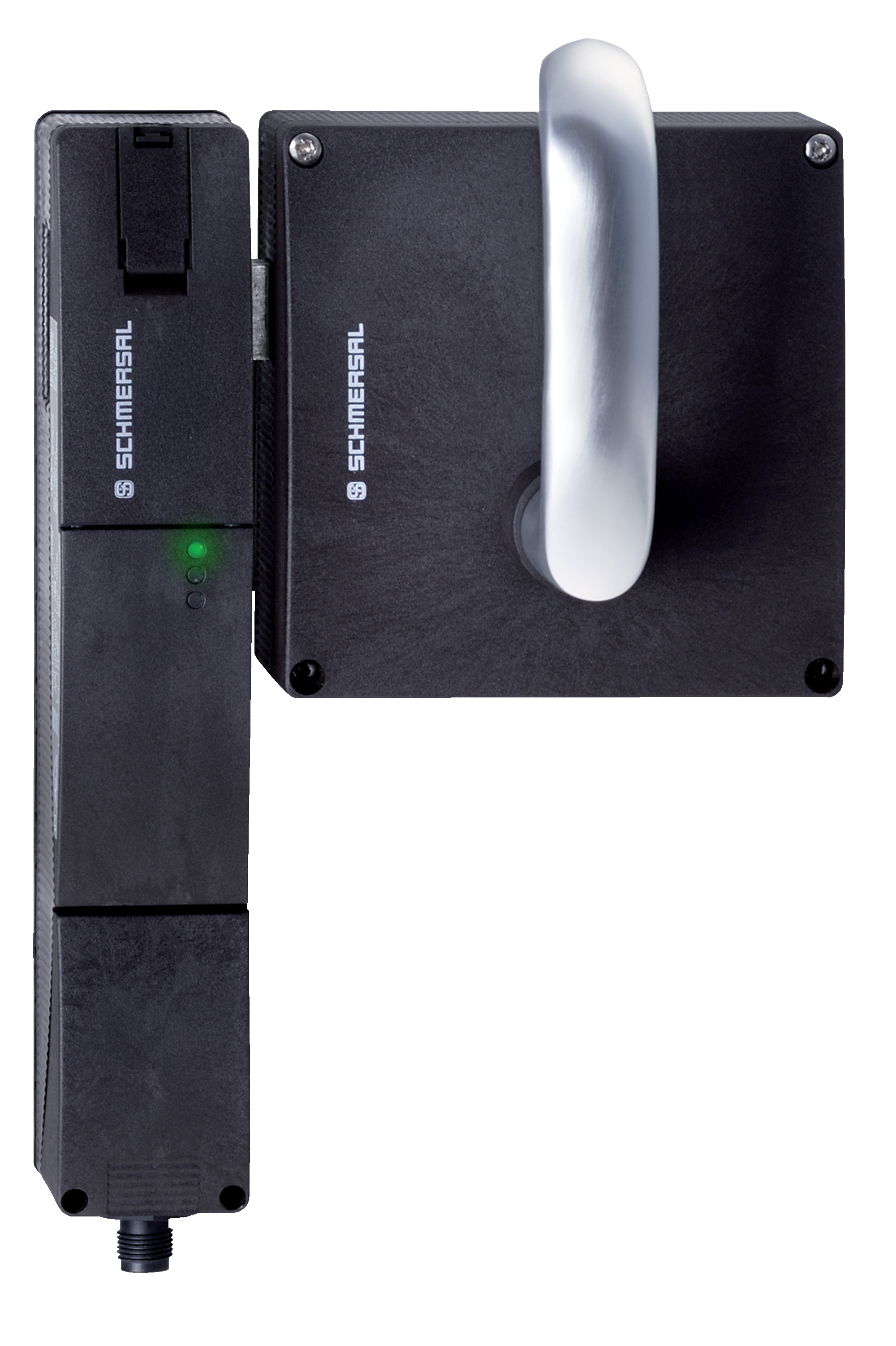

Foto van het product (individuele catalogusfoto)
ID: kazm2f69
| 554,4 kB | .jpg | 352.778 x 529.519 mm - 1000 x 1501 px - 72 dpi
| 79,9 kB | .png | 74.083 x 111.125 mm - 210 x 315 px - 72 dpi
| 36,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 6,3 MB | .png | 169.333 x 254.25400000000002 mm - 2000 x 3003 px - 300 dpi
| 33,4 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 px - 72 dpi
Maatschets basistoestel
Schmersal Nederland B.V., Lorentzstraat 31, 3846 AV Harderwijk
De genoemde gegevens en informatie zijn zorgvuldig gecontroleerd. Afbeeldingen kunnen afwijken van het origineel. Verdere technische gegevens zijn te vinden in de handleiding. Technische wijzigingen en fouten voorbehouden.
