AES 7112.1 110 VAC
AES 7112.1 110 VAC
- Bewaking van magnetische veiligheidssensoren van de serie BNS
- 1 veiligheidscontact, STOP 0
Bestelvoorbeeld
| Opmerking (leverbaarheid) |
Niet meer verkrijgbaar! |
| Typebenaming van het product |
AES 7112.1 110 VAC |
| Artikelnummer (bestelnummer) |
101115497 |
| EAN (Europees Artikel Nummer) |
4030661058467 |
| eCl@ss nummer, versie 12.0 |
27-37-18-19 |
| eCl@ss nummer, versie 11.0 |
27-37-18-19 |
| eCl@ss nummer, versie 9.0 |
27-37-18-19 |
| ETIM-nummer, versie 7.0 |
EC001449 |
| ETIM-nummer, versie 6.0 |
EC001449 |
Certificeringen - Voorschriften
| Certificaten |
cULus |
Algemene gegevens
| Voorschriften |
BG-GS-ET-14 BG-GS-ET-20 EN IEC 62061 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 60204-1 EN IEC 60947-1 |
| Materiaal van de behuizing |
Kunststof, glasvezelversterkte thermoplast, geventileerd |
| Brutogewicht |
236 g |
Algemene gegevens - Eigenschappen
| Draadbreukdetectie |
Ja |
| Dwarssluitingsherkenning |
Ja |
| Met automatische resetfunctie |
Ja |
| Reset na onderbreking van de aansluitspanning |
Ja |
| Geïntegreerde weergave, status |
Ja |
| Aantal LED's |
1 |
| Aantal verbreekcontacten |
2 |
| Aantal maakcontacten |
4 |
| Aantal veiligheidscontacten |
1 |
Classificatie
| Voorschriften |
EN ISO 13849-1 EN IEC 61508 |
| Stop-categorie |
0 |
Classificatie - Relaisuitgangen
| Performance Level, tot |
d |
| Sturingscategorie |
3 |
| PFH waarde |
1,00 x 10⁻⁷ /h |
| Opmerking |
Geldt voor toepassingen tot max. 50.000 schakelcycli/jaar en met max. 80 % contactlast. |
| Safety Integrity Level (SIL), geschikt voor toepassingen in |
2 |
| Gebruiksduur |
20 Jaar (Jaren) |
Mechanische gegevens
| Mechanische levensduurduur, minimum |
3.000.000 schakelingen |
| Bevestiging |
Snelbevestiging voor DIN-rail volgens DIN EN 60715 |
Mechanische gegevens - Aansluittechniek
| Kabeldoorsnede, maximum |
1,5 mm² |
| Toegelaten kabeltype |
Stijve massieve draad Flexibel |
| Aansluitingen (mechanisch) |
Schroefaansluitklemmen |
Mechanische gegevens - Afmetingen
| Breedte |
105 mm |
| Hoogte |
96 mm |
| Diepte |
58 mm |
Omgevingsvoorwaarden
| Beschermingsgraad van de behuizing |
IP40 |
| Beschermingsgraad van de inbouwruimte |
IP54 |
| Beschermingsgraad van de klemmen of aansluitingen |
IP20 |
| Omgevingstemperatuur |
+0 ... +55 °C |
| Opslag- en transporttemperatuur |
-25 ... +70 °C |
| Trillingsvastheid |
10...55 Hz, Amplitude 0,35 mm, ± 15 % |
| schokbestendig |
30 g / 11 ms |
Omgevingsvoorwaarden - Isolatieparameters
| Nominale impulsspanningsvastheid Uimp |
4 kV |
| Overspanningscategorie |
III |
| Vervuilingsgraad |
2 |
Elektrische gegevens
| Frequentiebereik |
50 Hz 60 Hz |
| Thermische stroom |
5 A |
| Nominale bedrijfsspanning |
110 VAC |
| Nominale voedingsspanning bij AC 50 Hz, minimum |
93.5 VAC |
| Nominale voedingsspanning bij AC 50 Hz, maximum |
121 VAC |
| Nominale voedingsspanning bij AC 60 Hz, minimum |
93.5 VAC |
| Nominale voedingsspanning bij AC 60 Hz, maximum |
121 VAC |
| Stroomverbruik |
1,5 W |
| Contactweerstand, maximum |
0,1 Ω |
| Opmerking (contactweerstand) |
In nieuwe toestand |
| Afvalvertraging bij stroomuitval, typisch |
80 ms |
| Afvalvertraging bij noodstop, typisch |
20 ms |
| Opkomvertraging bij automatische start, typisch |
100 ms |
| Opkomvertraging bij RESET, typisch |
20 ms |
| Materiaal van de contacten, elektrisch |
AgSn0 |
Elektrische gegevens - Veilige relaisuitgangen
| Spanning, gebruikscategorie AC-15 |
250 VAC |
| Stroom, gebruikscategorie AC-15 |
2 A |
| Spanning, gebruikscategorie DC-13 |
24 VDC |
| Stroom, gebruikscategorie DC-13 |
2 A |
| Schakelvermogen, minimum |
10 VDC |
| Schakelvermogen, minimum |
10 mA |
| Schakelvermogen, maximum |
250 VAC |
| Schakelvermogen, maximum |
8 A |
Elektrische gegevens - Digitale ingangen
| Leidingweerstand, maximum |
40 Ω |
Elektrische gegevens - Digitale uitgang
| Spanning, gebruikscategorie DC-12 |
24 VDC |
| Stroom, gebruikscategorie DC-12 |
0,1 A |
Elektrische gegevens - Relaisuitgangen (hulpcontacten)
| Schakelvermogen, maximum |
24 VDC |
| Schakelvermogen, maximum |
2 A |
Elektrische gegevens - Elektromagnetische compatibiliteit (EMV)
| EMC bestendigheid |
EMC-Richtlijn |
Statusindicatie
| Weergegeven functietoestanden |
Vrijgave |
Andere gegevens
| Opmerking (toepassingen) |
Veiligheidssensor Beschermvoorziening |
Opmerking
| Opmerking (algemeen) |
Inductieve verbruikers (externe relais, enz.) zijn via een aangepaste bedrading te ontstoren. |
Schakelvoorbeeld
| Opmerking (schakelvoorbeeld) |
Het schakelvoorbeeld is afgebeeld bij gesloten beschermvoorzieningen en in spanningsloze toestand. Bewaking van 1 beschermvoorziening(en) met telkens een magnetische veiligheidssensor van de serie BNS Bewaking van andere beschermvoorzieningen: Op S2 kunnen naar analogie met S1 andere magnetische veiligheidssensoren aangesloten werden. Ter beveiliging van een beschermvoorziening tot PL c en categorie 1 |
Taalfilter
Datasheet
Bedieningshandleiding en conformiteitsverklaring
UL-certificaat
Schakelvoorbeeld (elektrische kabels)
SISTEMA-VDMA-bibliotheek/library
Download de nieuwste versie van Adobe Reader

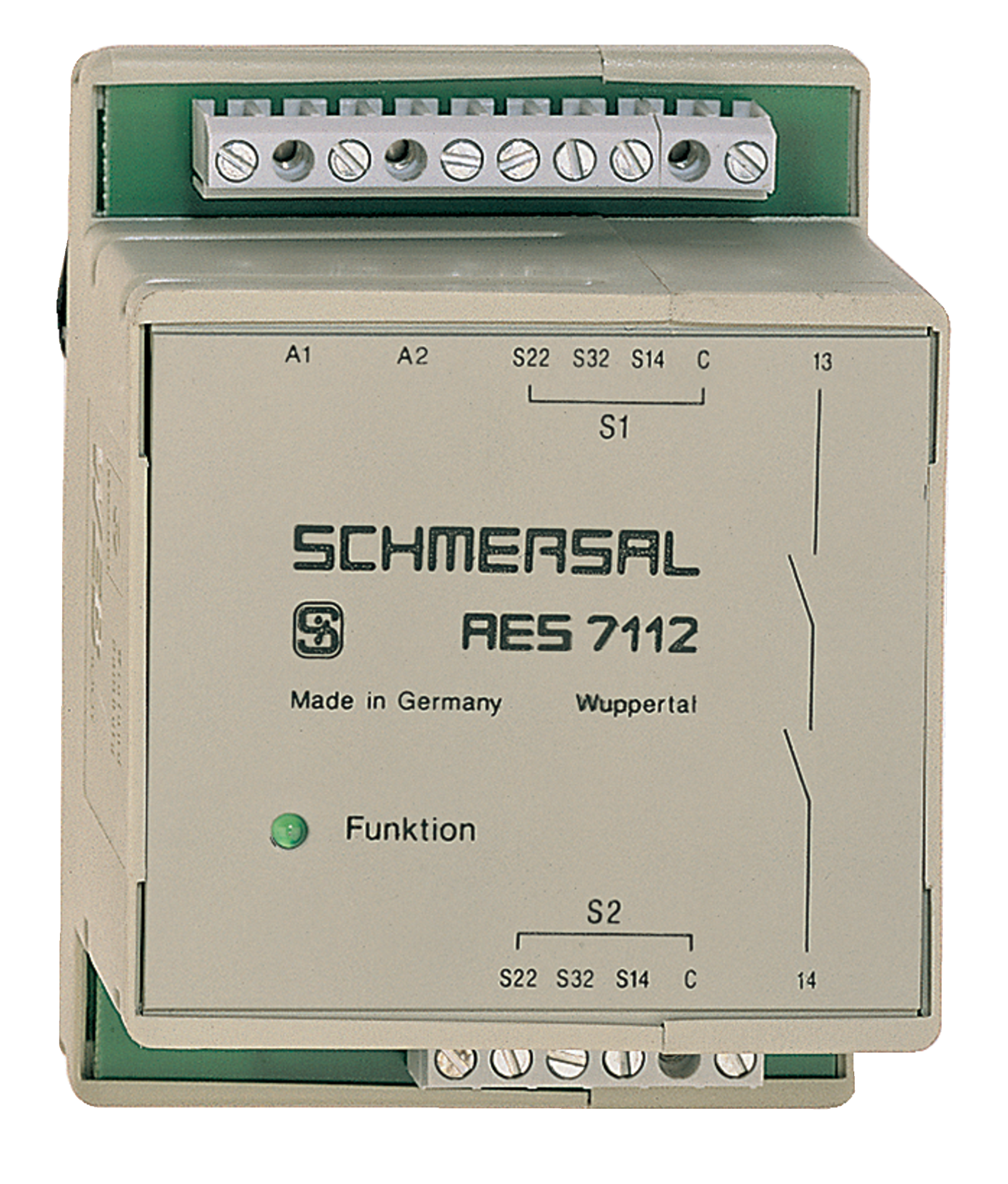

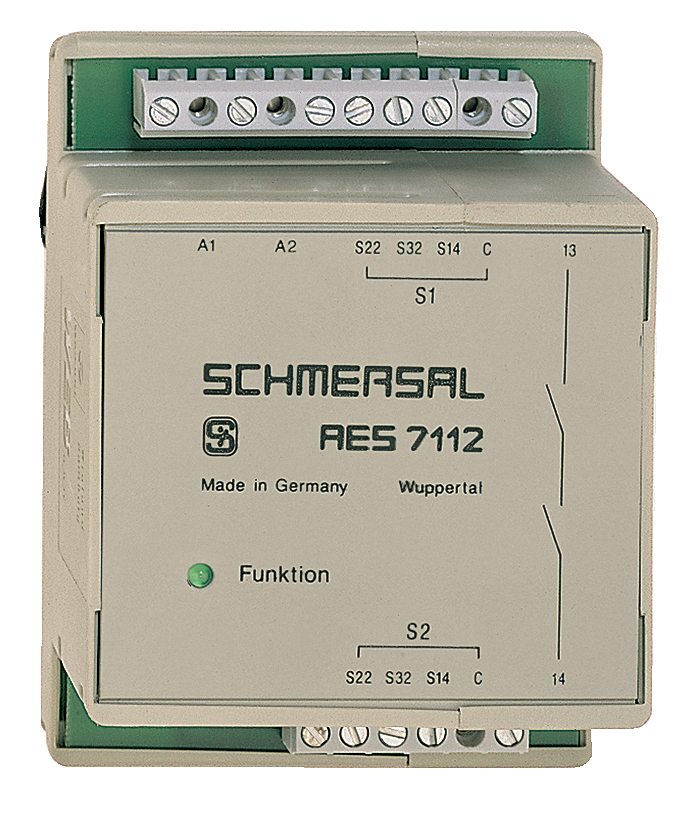

Foto van het product (individuele catalogusfoto)
ID: kaes7f01
| 692,8 kB | .jpg | 246.239 x 289.278 mm - 698 x 820 px - 72 dpi
| 67,1 kB | .png | 73.73100000000001 x 86.783 mm - 209 x 246 px - 72 dpi
| 95,6 kB | .jpg | 105.128 x 123.47200000000001 mm - 298 x 350 px - 72 dpi
| 62,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 7,9 MB | .png | 166.55700000000002 x 195.622 mm - 2000 x 2349 px - 305 dpi

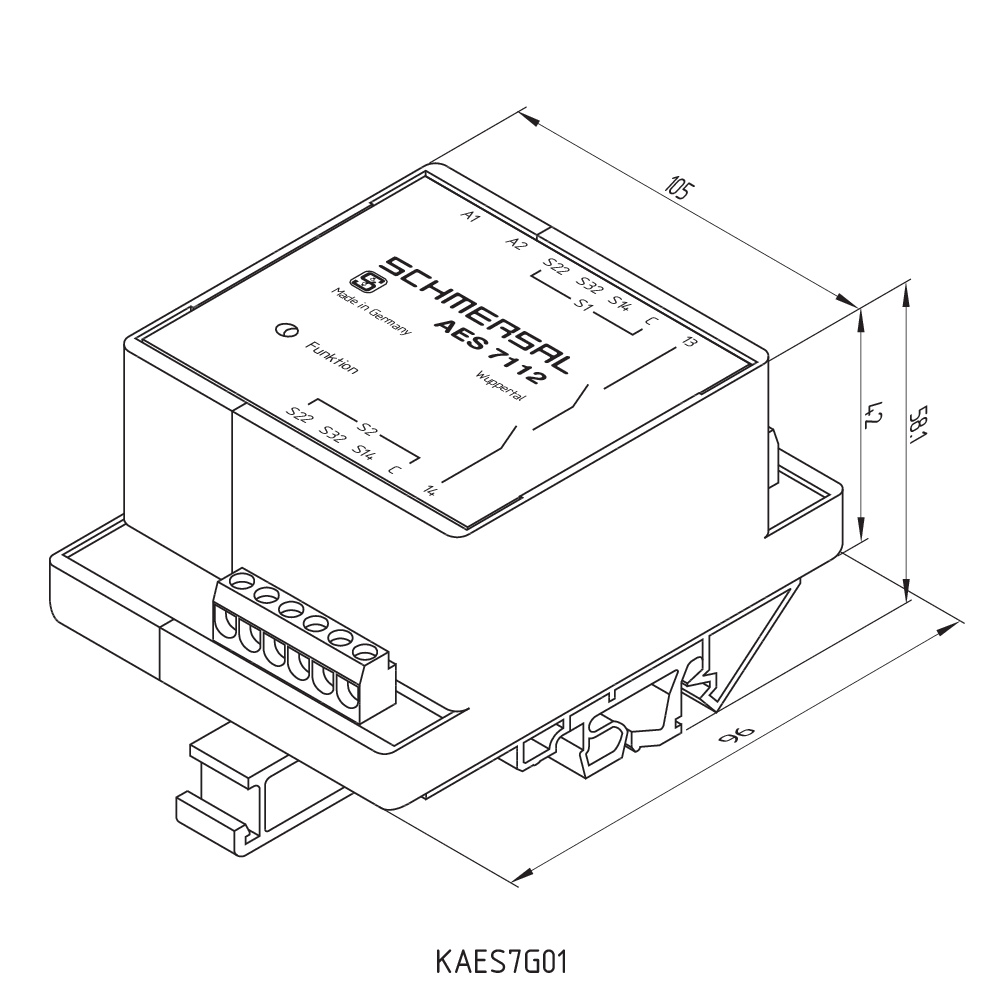

Maatschets basistoestel

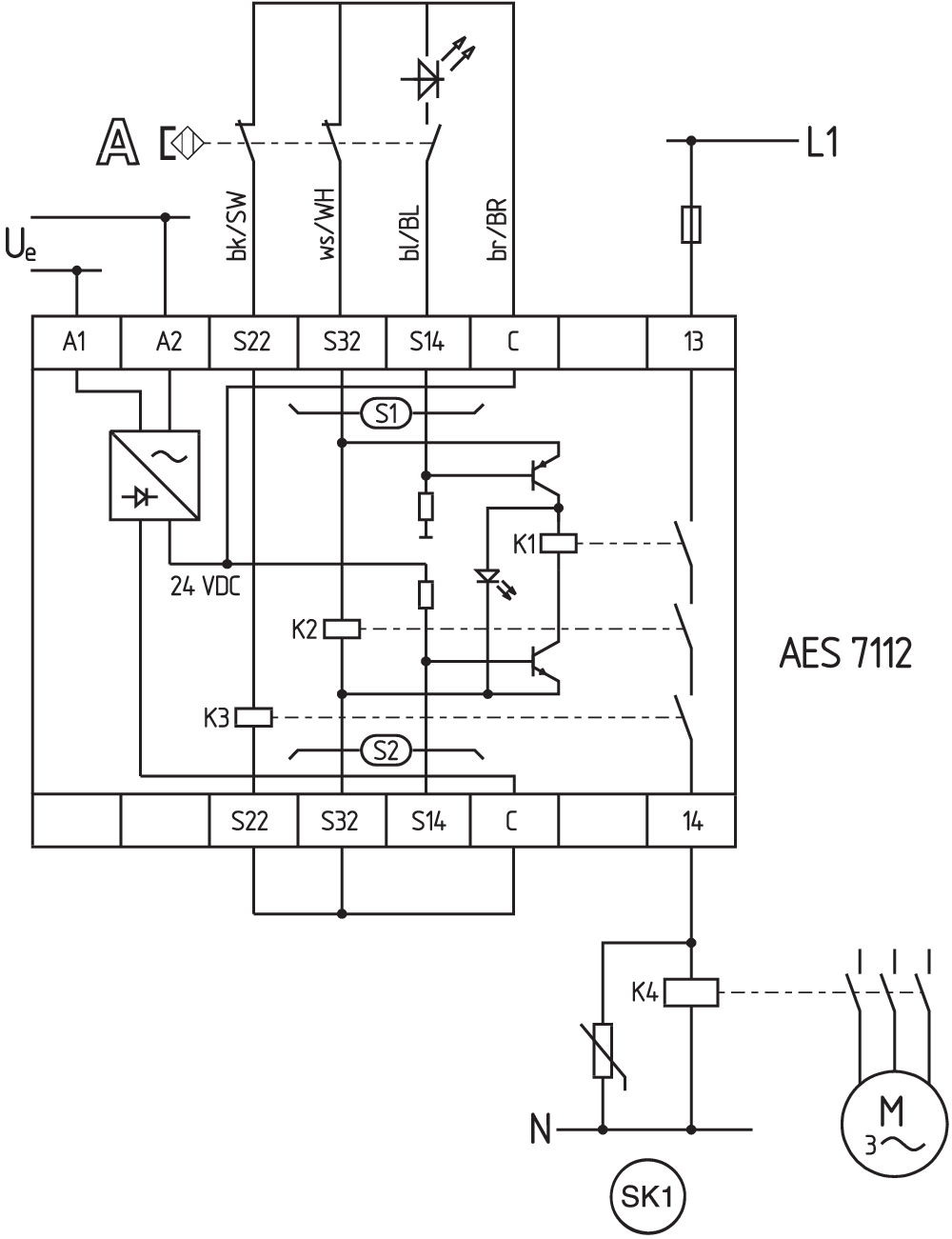

Schakelvoorbeeld
| EU-conformiteitsverklaring |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Verklaring: | Hiermee verklaren wij dat de hieronder beschreven producten op grond van hun ontwerp en constructie beantwoorden aan de relevante Europese Richtlijnen. |
| Benaming van de component: | AES 7112 AES 7112.3-2261 |
| Type: | zie bestelsleutel |
| Beschrijving van de component: | Veiligheidsmodule voor aanrakingsvrij werkende veiligheidsschakelaars en veiligheidsrelaiscombinatie in combinatie met de magneetveiligheidsschakelaars van de serie BNS |
| Geharmoniseerde Richtlijnen: | Machinerichtlijn | 2006/42/EG |
| EMC-Richtlijn | 2014/30/EU | |
| RoHS-Richtlijn | 2011/65/EU |
| Toegepaste normen: | EN 60947-5-3:2013 EN ISO 13849-1:2015 EN ISO 13849-2:2012 |
| Aangemelde instantie voor de Certificering van het QS-systeem volgens bijlage X, 2006/42/EG: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln Kenn Nr.: 0035 |
| Gemachtigde voor het samenstellen van de technische documentatie: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Plaats en datum van opstelling: | Wuppertal, 16 December 2021 |
 |
| Rechtsgeldige handtekening Philip Schmersal Directeur |
