DHS-U1-BKWH
| Typebenaming van het product: DHS-U1-BKWH-(1)-(2)-(3) |
| (1) | |
| Zonder elektrische aansluiting | |
| LST5-0.25 | Aansluitkabel met stekker M12, 5-polig, 0,25 m |
| LST8-0.25 | Aansluitkabel met stekker M12, 8-polig, 0,25 m |
| L5-5.00 | Aansluitkabel, 5-aderig, 5 m |
| L8-5.00 | Aansluitkabel, 8-aderig, 5 m |
| (2) | |
| Onverlichte deurgreep | |
| RGB | Deurgreep verlicht |
| (3) | |
| Geen bedienelement | |
| LT | Verlichte drukknop |
- Zonder elektrische aansluiting
- Ergonomisch ontworpen deurgreep
- Kan worden gecombineerd met magneetvergrendeling AZM40 of veiligheidssensor RSS260
- Kan ook zonder veiligheidsschakelapparaat worden gebruikt
- Voor links of rechts scharnierende veiligheidshekken
Bestelvoorbeeld
| Typebenaming van het product |
DHS-U1-BKWH |
| Artikelnummer (bestelnummer) |
103053675 |
| EAN (Europees Artikel Nummer) |
4030661640457 |
| eCl@ss nummer, versie 12.0 |
27-33-01-90 |
| eCl@ss nummer, versie 11.0 |
27-33-01-90 |
| eCl@ss nummer, versie 9.0 |
27-33-01-90 |
| ETIM-nummer, versie 7.0 |
EC000229 |
| ETIM-nummer, versie 6.0 |
EC000229 |
Certificeringen - Voorschriften
| Certificaten |
cULus |
Algemene gegevens
| Voorschriften |
EN IEC 60947-5-1 |
| Materiaal van de behuizing |
Kunststof, glasvezelversterkte thermoplast |
| Materiaal van de handgreep |
lichtdoorlatend PMMA |
| Brutogewicht |
227 g |
| Materiaal van de houder |
Kunststof, glasvezelversterkte thermoplast |
Mechanische gegevens
| Uitvoering van de bevestigingsschroeven |
2x M6 |
| Aandraaimoment van de schroeven |
3,5 Nm |
| Ontwerp van de bevestigingsschroeven voor de greepbehuizing |
2x Torx Plus T20x25 |
| Aandraaimoment van de bevestigingsschroeven voor de greepbehuizing |
2,5 Nm |
Mechanische gegevens - Afmetingen
| Lengte |
202 mm |
| Breedte |
40 mm |
| Hoogte |
84 mm |
Omgevingsvoorwaarden
| Afdichtingsgraad |
IP00 |
| Omgevingstemperatuur |
-40 ... +75 °C |
| Opslag- en transporttemperatuur |
-40 ... +85 °C |
Leveringsomvang
| Opmerking (omvang van de levering, aantal en type) |
Het bedieningselement moet indien nodig apart worden besteld: Gebruik met veiligheidssensor RSS260: 103055438 ACC-DHS-U1-INS-RST-U-2 Gebruik zonder geïntegreerde actuator: 103055437 ACC-DHS-U1-INS |
Taalfilter
Datasheet
Bedieningshandleiding en conformiteitsverklaring
UL-certificaat
Brochure
Download de nieuwste versie van Adobe Reader

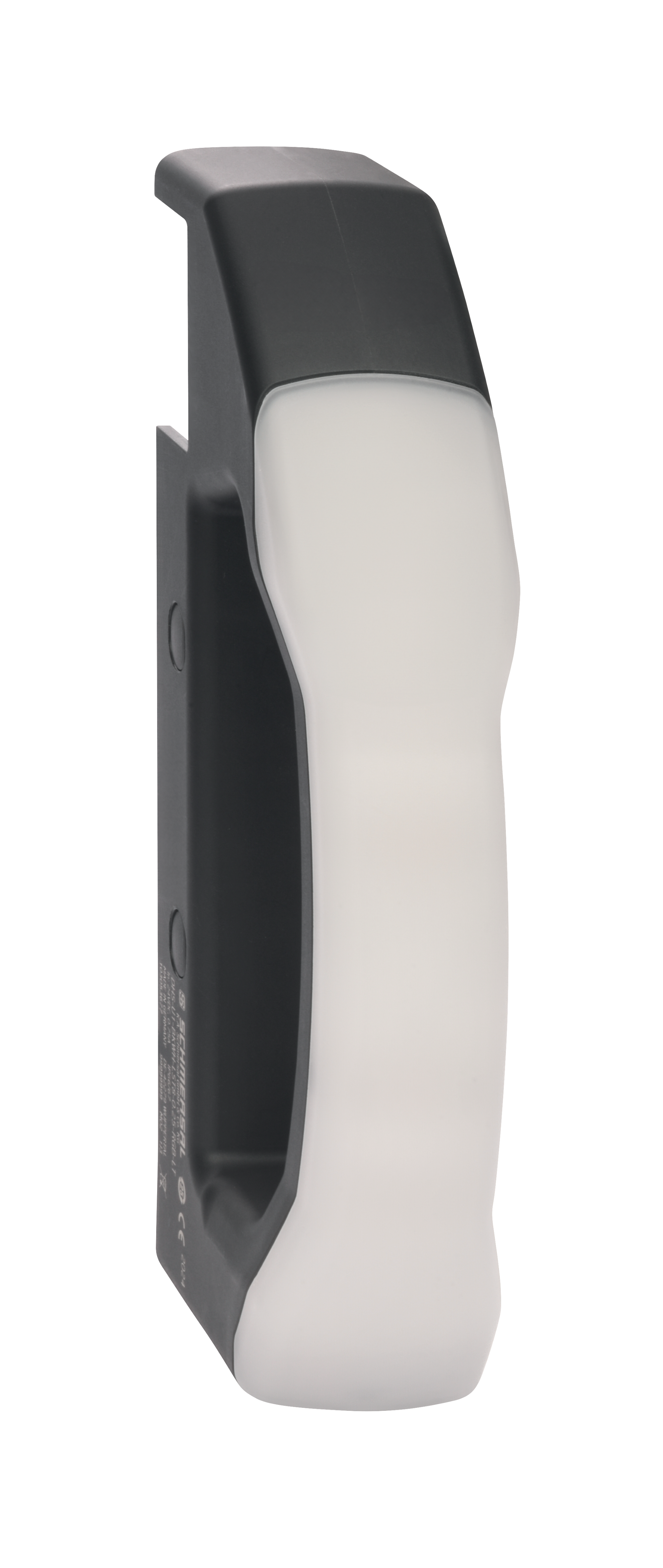

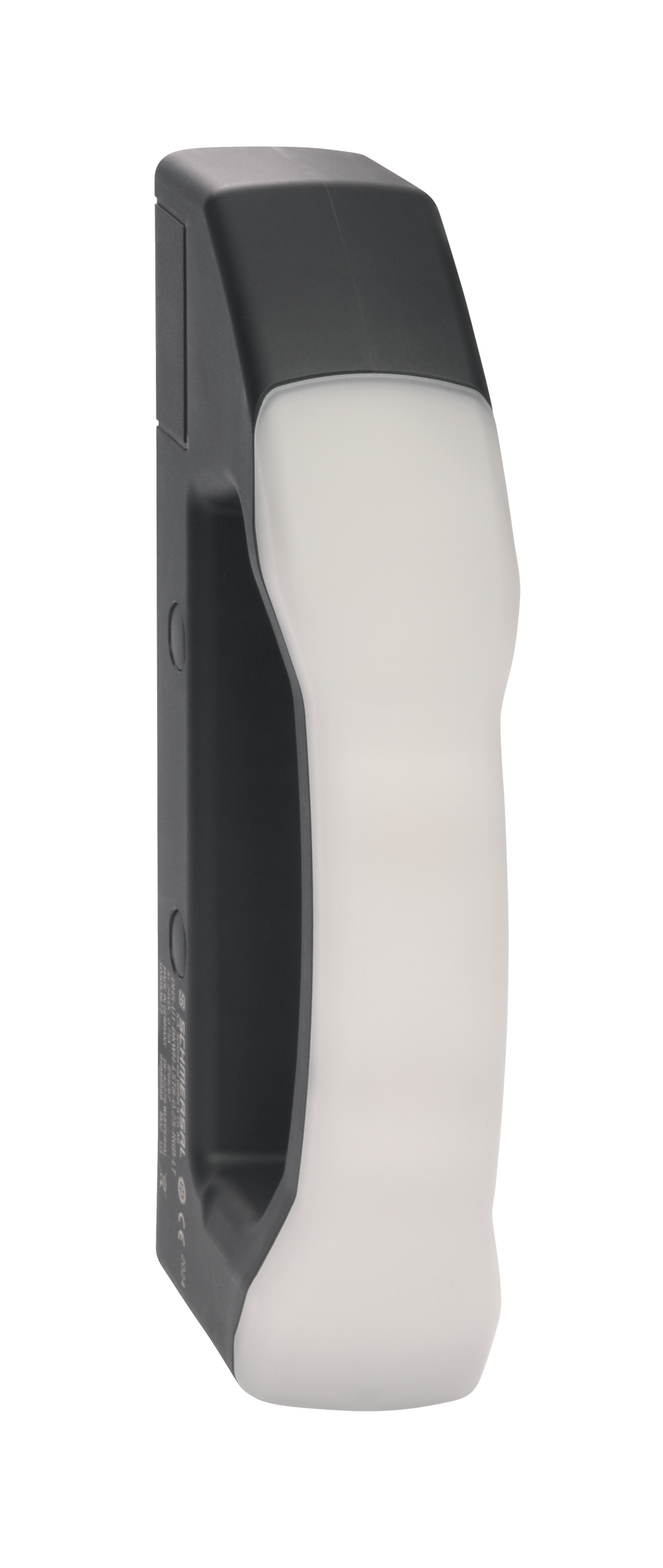

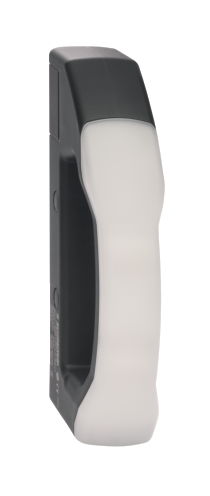

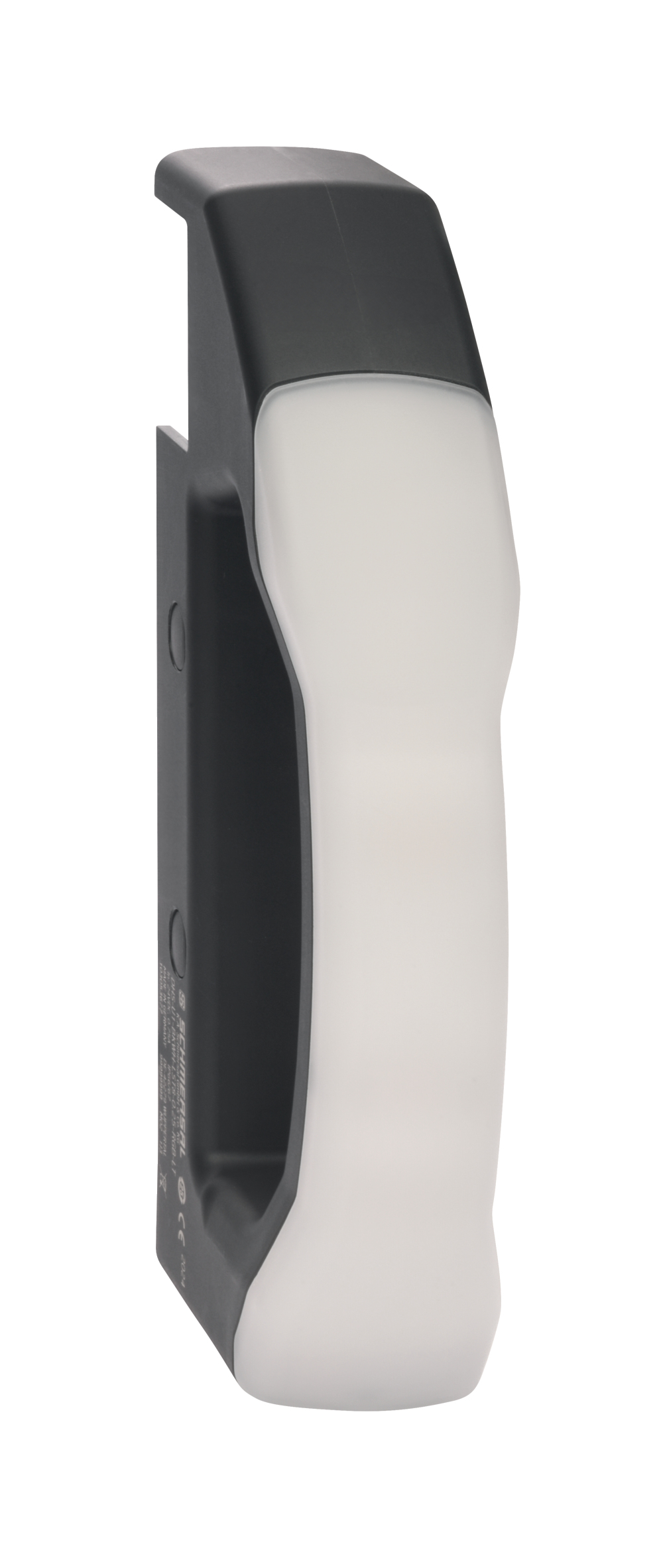

Foto van het product (individuele catalogusfoto)
ID: kdhs-f29
| 379,3 kB | .jpg | 352.778 x 833.967 mm - 1000 x 2364 px - 72 dpi
| 59,3 kB | .png | 74.083 x 174.978 mm - 210 x 496 px - 72 dpi
| 12,3 kB | .jpg | 52.211000000000006 x 123.47200000000001 mm - 148 x 350 px - 72 dpi
| 14,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 5,4 MB | .png | 169.333 x 400.389 mm - 2000 x 4729 px - 300 dpi
103055437 ACC-DHS-U1-INS
- Bediensleutelinzet
- Voor gebruik van de DHS-U1 zonder het bijbehorende veiligheidsrelais
103055438 ACC-DHS-U1-INS-RST-U-2
- Bediensleutelinzet
- Incl. actuator RST-U-2 en bevestigingsschroef
- Voor gebruik van de DHS-U1 in combinatie met veiligheidssensor RSS260
| EU-conformiteitsverklaring |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Verklaring: | Hiermee verklaren wij dat de hieronder beschreven producten op grond van hun ontwerp en constructie beantwoorden aan de relevante Europese Richtlijnen. |
| Benaming van de component: | DHS-U1 |
| Type: | zie bestelsleutel |
| Beschrijving van de component: | Deurgreepsysteem |
| Geharmoniseerde Richtlijnen: | EMC-Richtlijn | 2014/30/EU |
| RoHS-Richtlijn | 2011/65/EU |
| Toegepaste normen: | EN 60947-5-1:2017 + AC:2020 |
| Gemachtigde voor het samenstellen van de technische documentatie: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Plaats en datum van opstelling: | Wuppertal, 21. mei 2024 |
 |
| Rechtsgeldige handtekening Philip Schmersal Directeur |
