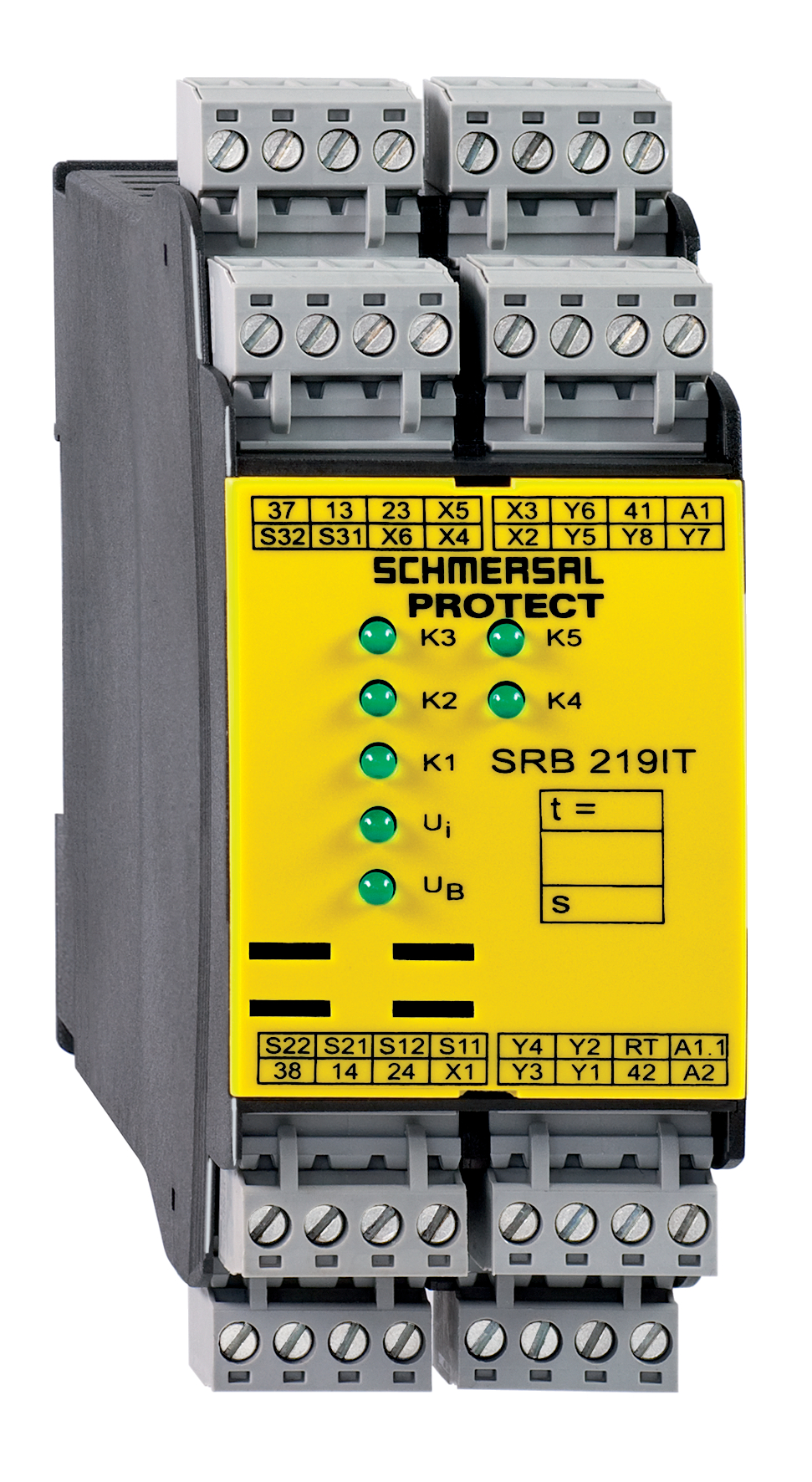

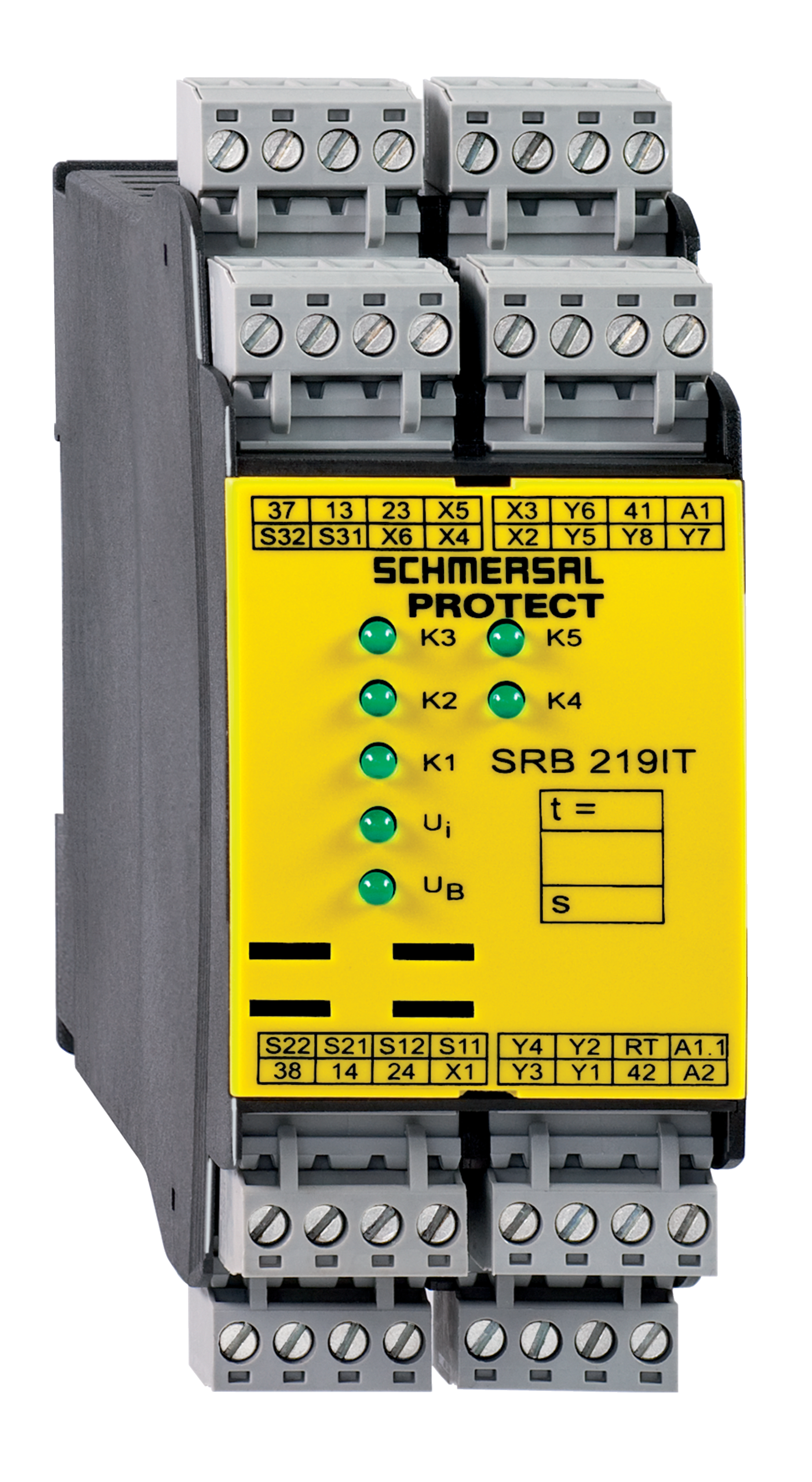

SRB219IT-24VAC/DC

品番: 101158208

アーカイブ

SRB219IT-24VAC/DC

品番: 101158208

Downloads

eプラン データ

CADENAS CADデータ

SISTEMA データ

複数診断・視覚化に対する多機能セーフティリレーユニット
セーフティ磁気スイッチの出力信号処理に適切
非常停止コマンド装置、ポジションスイッチ、セーフティインターロックなどの無電圧接点信号処理に適合
セーフティライトカーテン・ライトグリッドなどポテンシャルのある信号出力処理に適切
1 + 8 補助出力
2 安全出力, STOP 0;
1 安全出力, STOP 1 (調整可 1 … 30 S)

注文データ

注記 (配信容量)	Not available!
交換品番号	101159512
製品タイプの説明	SRB219IT-24VAC/DC
部品番号（注文番号）	101158208
EAN（欧州部品番号）	4250116201570
eCl@ss番号、バージョン12.0	27-37-18-19
eCl@ss番号、バージョン11.0	27-37-18-19
eCl@ss番号、バージョン9.0	27-37-18-19
ETIM番号、バージョン7.0	EC001449
ETIM番号、バージョン6.0	EC001449

認証

証明書	cULus

一般データ

規格	EN IEC 62061 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 61508 EN IEC 60204-1 EN IEC 60947-1
環境ストレス	EN 60068-2-78
ハウジング材質	グラスファイバー強化熱可塑性樹脂、換気口付き
総重量	360 g

一般データ - 仕様

電子ヒューズ	Yes
断線検出	Yes
短絡監視	Yes
脱着式端子台	Yes
スタート入力	Yes
バックチェック回路	Yes
自動リセット機能	Yes
立ち下がり検出でリセット	Yes
地絡検出	Yes
一体型システム診断、状態	Yes
補助接点数	1
LEDの数	7
NC接点の数	2
数、信号機能付き遅延のない半導体出力の数	7
信号機能付き遅延半導体出力の数。	1
安全接点数	3
信号出力数	8

安全性評価

規定	EN IEC 60947-5-1 EN IEC 61508
停止カテゴリー	0 1

安全性評価 - リレー出力

パフォーマンスレベル、 Stop 0、最大	e
パフォーマンスレベル、 Stop 1、最大	d
カテゴリー、Stop 0	4
カテゴリー、Stop 1	3
診断カ範囲（DC）レベル、Stop 0	≥ 99 %
診断範囲（DC）レベル、Stop 1	> 60 %
FH値 Stop 0	2.00 x 10⁻⁸ /h
安全値、PFH値 Stop 1	2.00 x 10⁻⁷ /h
安全インテグリティレベル (SIL), Stop 0, 安全度水準に適合	3
安全インテグリティレベル (SIL), Stop 1, 安全度水準に適合	2
ミッションタイム	20 年
共通原因障害（CCF）、最小	65

機械的データ

機械的寿命、最小	10,000,000 操作
取り付け	EN 60715に基づくDINレールにワンタッチ取り付け

機械的データ - 電気機械式

配線表示	IEC/EN 60947-1
ケーブル断面積、最小	0.25 mm²
ケーブル断面積, 最大	2.5 mm²
クリップの締付トルク	0.6 Nm
使用可能ケーブル	ソリッド単線柔軟な
端子（機械）	Screw terminals

機械的データ - 寸法

幅	45 mm
高さ	100 mm
深さ	121 mm

環境条件

ハウジングの保護等級	IP40
取付領域の保護等級	IP54
クリップまたは端子の保護等級	IP20
使用周囲温度	-25 ... +45 °C
保管および輸送温度	-40 ... +85 °C
耐振動	10 ~ 55 Hz、振幅 0.35 mm、± 15 %
耐衝撃	30 g / 11 ms

環境条件 - 絶縁値

定格インパルス耐電圧 U_imp	4 kV
過電圧カテゴリー	III
汚染度	2

電気的データ

周波数範囲	50 Hz 60 Hz
動作電圧	24 VAC -15 % / +10 % 24 VDC -15 % / +20 %
リップル電圧	10 %
定格動作電圧	24 VAC
定格動作電圧	24 VDC
動作電流	200 mA
制御用定格AC電圧、50 Hz、最小	20.4 VAC
定格制御電圧 AC 50 Hzにて、最大	26.4 VAC
制御用定格AC電圧、60 Hz、最小	20.4 VAC
定格制御電圧 AC 60 Hzにて、最大	26.4 VAC
DC最小で制御するための定格AC電圧	20.4 VDC
定格制御電圧 DCにて、最大	28.8 VDC
消費電力	4.4 W
消費電力	5.2 VA
接点抵抗, 最大	0.1 Ω
注意（接点抵抗）	新しい状態で
「非常停止」時の遮断遅延、最大	15 ms
自動リセット時の立ち上がり遅延、通常	60 ms
リセット時の立ち上がり遅延、通常	200 ms
接点材質、電気的	AgSn0. セルフクリーニング, 強制ガイド式

電気的データ - デジタル入力

配線抵抗, 最大	40 Ω

電気的データ - 電磁両立性 (EMC)

EMC定格	EMC-Directive

状態表示

表示された操作状況	Position relay K2 Position relay K1 Internal operating voltage U_i Position relay K3 Position relay K5

その他のデータ

注意 (アプリケーション)	セーフティセンサーガードシステム非常停止ボタンワイヤーロープ式非常停止スイッチセーフティライトカーテン

Note

注記 (一般)	Inductive loads (e.g. contactors, relays, etc.) are to be suppressed by means of a suitable circuit.

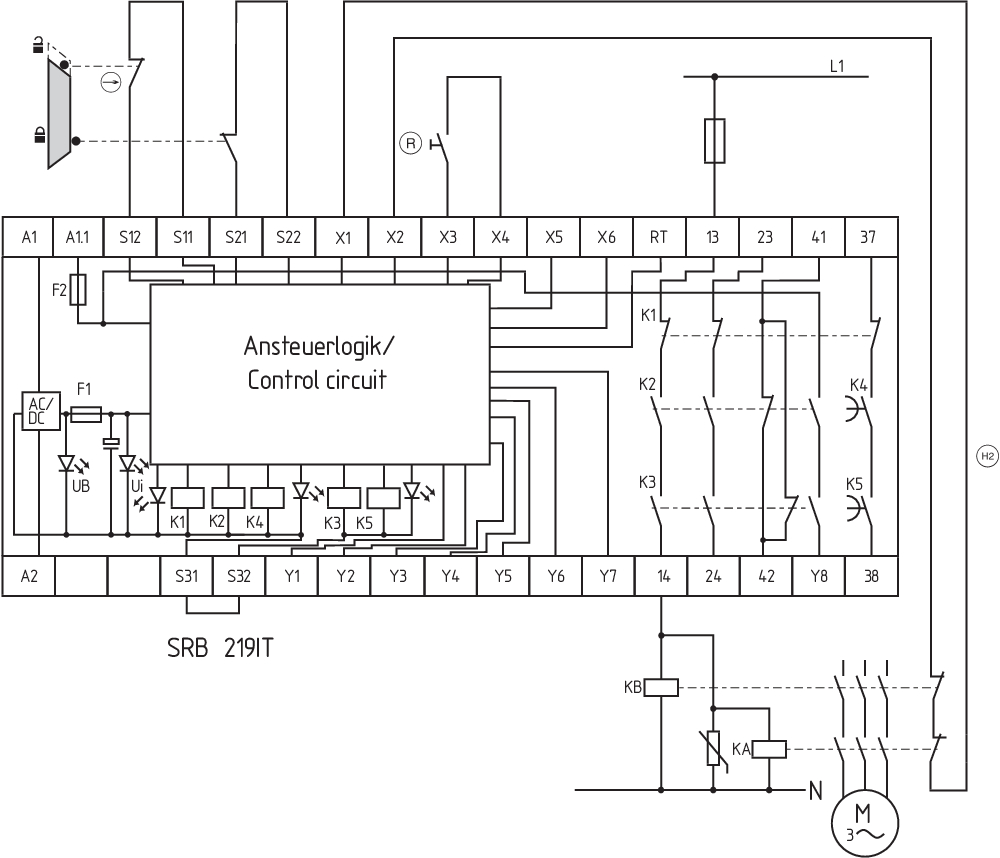

回路例

注記 (配線図)	The wiring diagram is shown with guard doors closed and in de-energised condition. The ISD tables (Intergral System Diagnostics) for analysis of the fault indications and their causes are shown in the appendix. The control system recognises wire-breakage and earth faults in the monitoring circuit. Relay outputs: Suitable for 2 channel control, for increase in capacity or number of contacts by means of contactors or relays with positive-guided contacts. Connect potential p-type outputs of safety light grids/curtains to S12/S22. The devices must have the same reference potential. Time delay: The time-delayed safety enable 37/38 is adjustable for 1 to 30 seconds drop-out delay (see setting intructions). Setting of the drop-out delay time is carried out by means of a potentiometer from the front of the enclosure. For 2-channel control with cross-wire monitoring, connect the NC contact to S11/S12 and S31/S32 and bridge S21/S22 "Start function / Reset button: The function "trailing edge" is programmed by means of the "AF" switch located underneath the housing cover (switch position = 1). The automatic start is programmed by bridging terminals X3/X5 and by switching the "AF" switch to 0. The time offset between the channels is approx. 100 ms. An endless time offset between the channels 1 and 2 is programmed by bridging the terminals X3/X6." Input level: The example shows a 2-channel control of a guard door monitoring with two position switches, whereof one with positive break, external reset button (R) and feedback circuit (H2). (example without cross-wire monitoring) For 1-channel control, connect NC contact to S11/S12 and bridge S21/S22 + S31/S32 Early switch-off of time delay: The drop-out delay time can be ended early via the input RT. The input RT makes it possible to "switch off" the time-delayed enabling circuit 37/38 before the set time has elapsed." F1 = Hybrid fuse F2 = Fuse for signalling outputs
