SLC 420-E/R0250-30-69-RFB
| 製品タイプの説明: SLC 420-E/R(1)-(2)-69-RFB |
| (1) | |
| 0170 | 保護領域の高さ 170 mm |
| 0250 | 保護領域の高さ 250 mm |
| 0330 | 保護領域の高さ 330 mm |
| 0410 | 保護領域の高さ 410 mm |
| 0490 | 保護領域の高さ 490 mm |
| 0570 | 保護領域の高さ 570 mm |
| 0650 | 保護領域の高さ 650 mm |
| 0730 | 保護領域の高さ 730 mm |
| 0810 | 保護領域の高さ 810 mm |
| 0890 | 保護領域の高さ 890 mm |
| 0970 | 保護領域の高さ 970 mm |
| 1050 | 保護領域の高さ 1050 mm |
| 1130 | 保護領域の高さ 1130 mm |
| 1210 | 保護領域の高さ 1210 mm |
| 1290 | 保護領域の高さ 1290 mm |
| 1370 | 保護領域の高さ 1370 mm |
| 1450 | 保護領域の高さ 1450 mm |
| (2) | |
| 14 | 分解能 14 mm (範囲 0.3 ...) 7 m |
| 30 | 分解能 30 mm (範囲 0.3 ...) 10 m |
- 保護構造 IP69K
- IEC 61496-1に従った安全型式4
- 分解能 14 mm と 30 mm
- 保護領域高さ ～ 170 mm … 1450 mm
注文データ
| 注記 (配信容量) |
Not available! |
| 製品タイプの説明 |
SLC 420-E/R0250-30-69-RFB |
| 部品番号（注文番号） |
101206953 |
| eCl@ss番号、バージョン12.0 |
27-27-27-04 |
| eCl@ss番号、バージョン11.0 |
27-27-27-04 |
| eCl@ss番号、バージョン9.0 |
27-27-27-04 |
| ETIM番号、バージョン7.0 |
EC002549 |
| ETIM番号、バージョン6.0 |
EC002549 |
認証
| 証明書 |
cULus |
一般データ
| 規格 |
EN IEC 61496-2 EN IEC 61496-1 |
| ハウジング 材質 |
アルミニウム |
| 応答時間、最大 |
10 ms |
| 総重量 |
2,550 g |
一般データ - 仕様
| リセットインターロック(手動リセット) |
Yes |
| 光軸コード化利用可能 |
Yes |
| 非表示機能 |
Yes |
| 一体型システム診断、状態 |
Yes |
| 一体型システム診断 |
Yes |
| フェイルセーフデジタル出力の数 |
2 |
| 光軸の数 |
12 |
安全性評価
| 規定 |
EN ISO 13849-1 EN IEC 61508 |
| パフォーマンスレベル、最大 |
e |
| カテゴリー |
4 |
| PFH値 |
6.19 x 10⁻⁹ /h |
| 安全インテグリティレベル (SIL), 安全度水準に適合 |
3 |
| ミッションタイム |
20 年 |
| IEC 61496-1に準拠した安全タイプ |
4 |
機械的データ
| 試験体に対する検出能力@v = 1.6 m/s |
30 mm |
| 保護領域の高さ |
250 mm |
| 範囲、保護領域、最小 |
0.3 m |
| 範囲, 保護領域, 最大 |
10 m |
| レーザーダイオードの波長 |
880 nm |
機械的データ - 電気機械式
| ケーブルの長さ |
5 m |
| 接続 |
コネクター |
| 端子コネクター、受信者 |
コネクター M12, 8-芯付きケーブル |
| 端子, コネクター, 送信機 |
コネクター M12、4芯付きケーブル |
| 接続可能なケーブルの長さ、最大 |
100 m |
機械的データ - 寸法
| センサーの直径 |
60 mm |
| センサーの高さ |
347 mm |
環境条件
| 保護等級 |
IP69K |
| 使用周囲温度 |
-10 ... +50 °C |
| 保管および輸送温度 |
-25 ... +70 °C |
| 保護等級 |
III |
電気的データ
| 開閉電圧 OSSD、HIGH信号 |
24 V |
| 受信機の消費電力 |
8 W |
| 送信機の消費電力 |
4 W |
Electrical data - Safety digital outputs
| 出力電流、（フェイルセーフ出力）、最大 |
0.5 A |
| 制御エレメントのデザイン |
PNP型 |
納入品目
| 納入時同梱 |
Kit with 2 mounting angles |
アクセサリー
| 推奨セーフティスイッチ |
SRB-E 301 |
Note
| 注記 (一般) |
Im In case of failure (interruption of the 0 V supply) the maximum leakage current is 1 mA. |
言語フィルター
データシート
Mounting and wiring instructions
Operating instructions and Declaration of conformity
UL Certificate
Brochure
Adobe Readerの最新版をダウンロードしてください

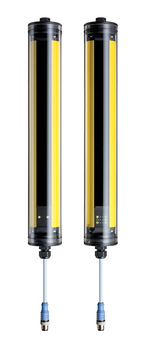

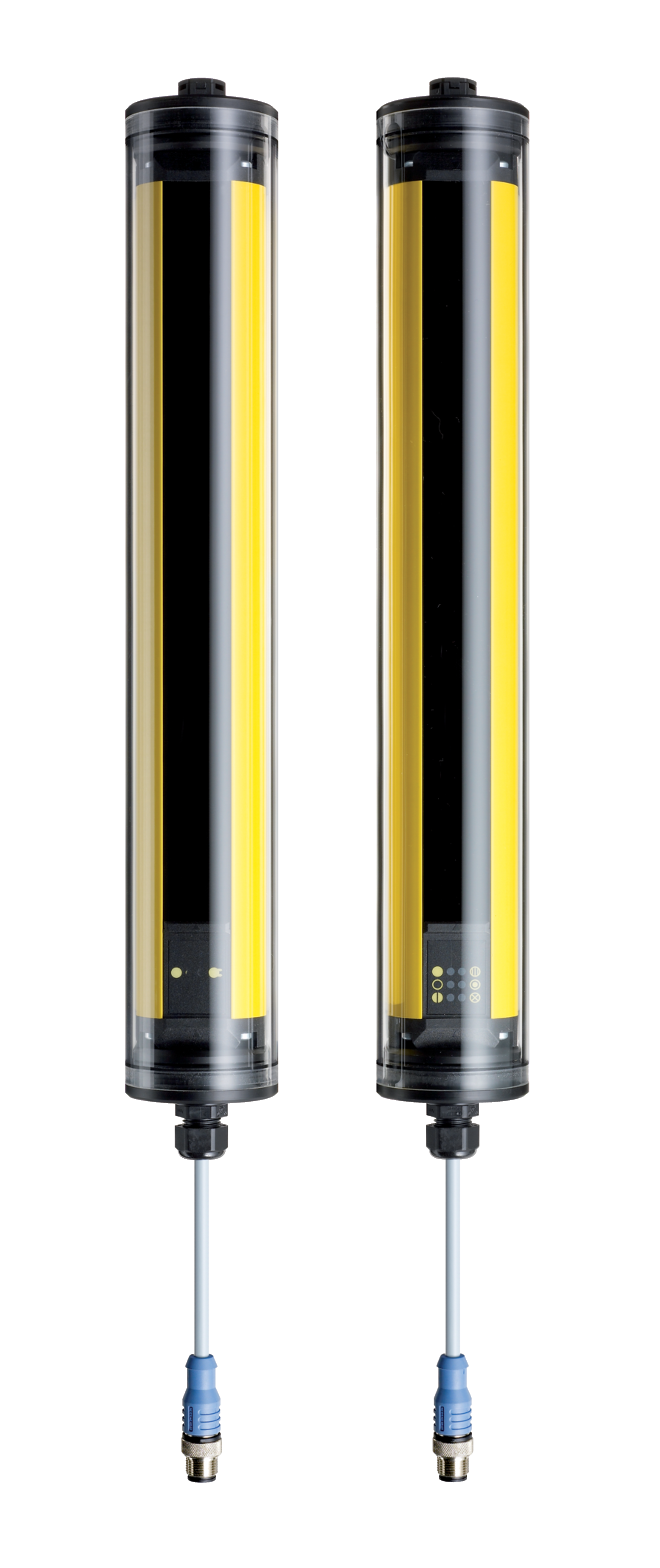

Product picture (catalogue individual photo)
ID: kslc2f02
| 549,9 kB | .jpg | 315.736 x 750.0060000000001 mm - 895 x 2126 px - 72 dpi
| 43,1 kB | .png | 74.083 x 175.68300000000002 mm - 210 x 498 px - 72 dpi
| 20,7 kB | .jpg | 51.858000000000004 x 123.47200000000001 mm - 147 x 350 px - 72 dpi
| 14,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 4,7 MB | .png | 169.333 x 402.16700000000003 mm - 2000 x 4750 px - 300 dpi

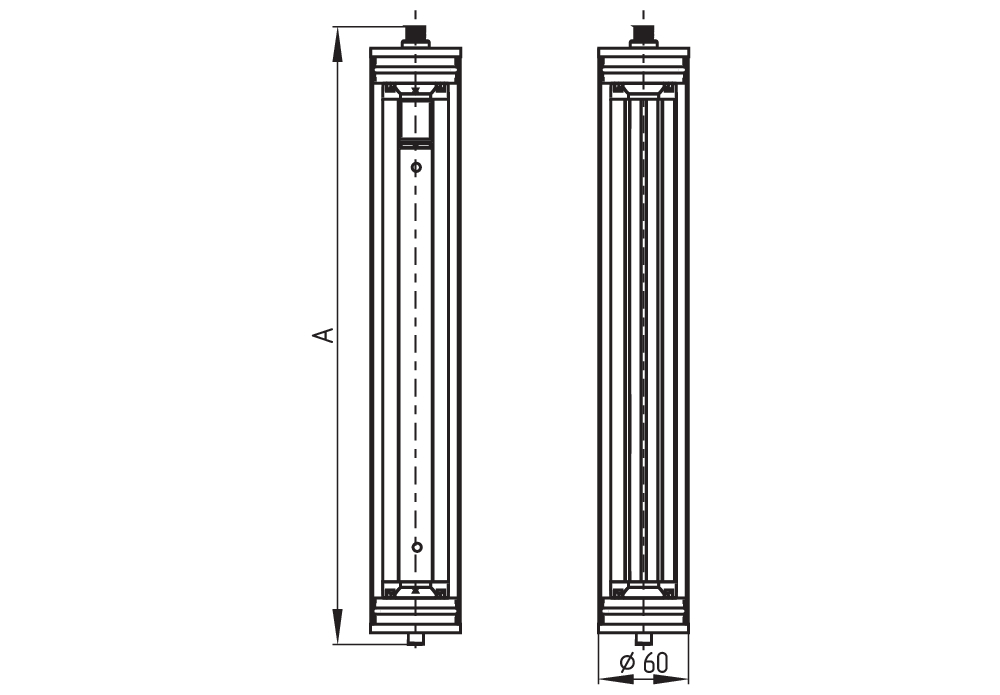

Dimensional drawing basic component
