AZM 170ST-01/02ZRKA-2602-1 24VAC/DC
AZM 170ST-01/02ZRKA-2602-1 24VAC/DC
- マグネットロック
- 熱可塑性樹脂性ケース
- 二重絶縁
- コンパクトな設計
- 空閉じ防止機能
- 長寿命
- 高保持力
注文データ
| 製品タイプの説明 |
AZM 170ST-01/02ZRKA-2602-1 24VAC/DC |
| 部品番号（注文番号） |
101195740 |
| EAN（欧州部品番号） |
4030661362205 |
| eCl@ss番号、バージョン12.0 |
27-27-26-03 |
| eCl@ss番号、バージョン11.0 |
27-27-26-03 |
| eCl@ss番号、バージョン9.0 |
27-27-26-03 |
| ETIM番号、バージョン7.0 |
EC002593 |
| ETIM番号、バージョン6.0 |
EC002593 |
認証
| 証明書 |
cULus |
一般データ
| 規格 |
EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-1 |
| EN ISO 14119に準拠したコーディングレベル |
Low |
| アクティブ原理 |
電気機械式 |
| ハウジング 材質 |
樹脂、グラスファイバー強化熱可塑性樹脂、自己消火性 |
| 総重量 |
275 g |
一般データ - 仕様
| マグネットロック |
Yes |
| より強いラッチ力 |
Yes |
| 動作方向の数 |
2 |
| 安全接点数 |
3 |
安全性評価
| 規定 |
EN ISO 13849-1 |
| パフォーマンスレベル、最大 |
c |
| カテゴリー |
1 |
| B10D 常閉接点 (NC) |
2,000,000 操作 |
| 注記 |
電気的寿命要問合せ |
| B10D 常開接点 (NO) |
1,000,000 操作 |
| 注記 |
@10％Ieおよび抵抗負荷 |
| ミッションタイム |
20 年 |
安全性評価 - 障害の除外
| 注意: |
Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed. |
| パフォーマンスレベル、最大 |
d |
| カテゴリー |
3 |
| 注記 |
適切なロジックユニットで、2チャンネル使用する場合 |
| ミッションタイム |
20 年 |
機械的データ
| 機械的寿命、最小 |
1,000,000 操作 |
| ロック時引抜き強度 FZh EN ISO 14119 に準拠 |
1,000 N |
| ロック時引抜き強度 Fmax, 最大 |
1,300 N |
| ラッチ力 |
30 N |
| 強制開離距離 |
11 mm |
| NC接点あたりの正方向ブレーク力、最小 |
8.5 N |
| 強制開離力、最小 |
17 N |
| 作動速度, 最大 |
2 m/s |
| 取り付け |
ネジ |
| 固定ネジの種類 |
2x M4 |
| ハウジングカバー用固定ネジの締め付けトルク、最小 |
0.7 Nm |
| ハウジングカバー用固定ネジの締め付けトルク、最大 |
1 Nm |
| 注記 |
Torx T10 |
機械的データ - 電気機械式
| 端子（機械） |
コネクタープラグ M12, 8芯, Aコード化 |
機械的データ - 寸法
| センサー長 |
30 mm |
| センサーの幅 |
90 mm |
| センサーの高さ |
92.5 mm |
環境条件
| 保護等級 |
IP67 |
| 使用周囲温度 |
-25 ... +60 °C |
| 保管および輸送温度 |
-25 ... +85 °C |
| 注記 (相対湿度) |
non-condensing non-icing |
| 保護等級 |
II |
| 許容される設置高度/標高（海抜）, 最大 |
2,000 m |
環境条件 - 絶縁値
| 定格絶縁電圧 Ui |
60 V |
| 定格インパルス耐電圧 Uimp |
0.8 kV |
| 過電圧カテゴリー |
III |
| 汚染度 |
3 |
電気的データ
| 熱試験電流 |
2 A |
| 定格制御電圧 |
24 VDC |
| 定格動作電圧 |
24 VDC |
| 動作電流 |
2,000 mA |
| 要求定格短絡電流 |
1,000 A |
| 消費電力、最大 |
12 W |
| スイッチエレメント |
Magnet: 1 NC contact / Actuator: 2 NC contacts |
| 注記 (スイッチエレメント) |
Change-over contact with double break, type Zb or 2 NC contacts, with galvanically separated contact bridges |
| スイッチ原理 |
slow action, positive break NC contact |
| 最大スイッチング周波数 |
1,000 /h |
| 接点材質、電気的 |
銀 |
電気的データ - ソレノイド制御
| マグネット起動時間 |
100 % |
| テストパルス幅、最大 |
5 ms |
| テストパルス間隔、最小 |
50 ms |
エレクトリカルデータ - 安全接点
| 電圧, 使用カテゴリー DC-13 |
24 VDC |
| 電流、使用カテゴリーDC-13 |
2 A |
エレクトリカルデータ – 補助接点
| 電圧, 使用カテゴリー DC-13 |
24 VDC |
| 電流、使用カテゴリーDC-13 |
2 A |
その他のデータ
| 注意 (アプリケーション) |
スライド式ガード 取り外し可能なガード ヒンジ式ガード |
納入品目
| 納入時同梱 |
Actuator must be ordered separately. スロットシール・プラグ |
Note
| 注記 (一般) |
(-2602-1) Special wiring to an 8-pin plug (working current device) |
| 注記 (手動解除) |
For manual release using M5 triangular key, available as accessory |
言語フィルター
データシート
Operating instructions and Declaration of conformity
UL Certificate
SISTEMA-VDMA library
Adobe Readerの最新版をダウンロードしてください

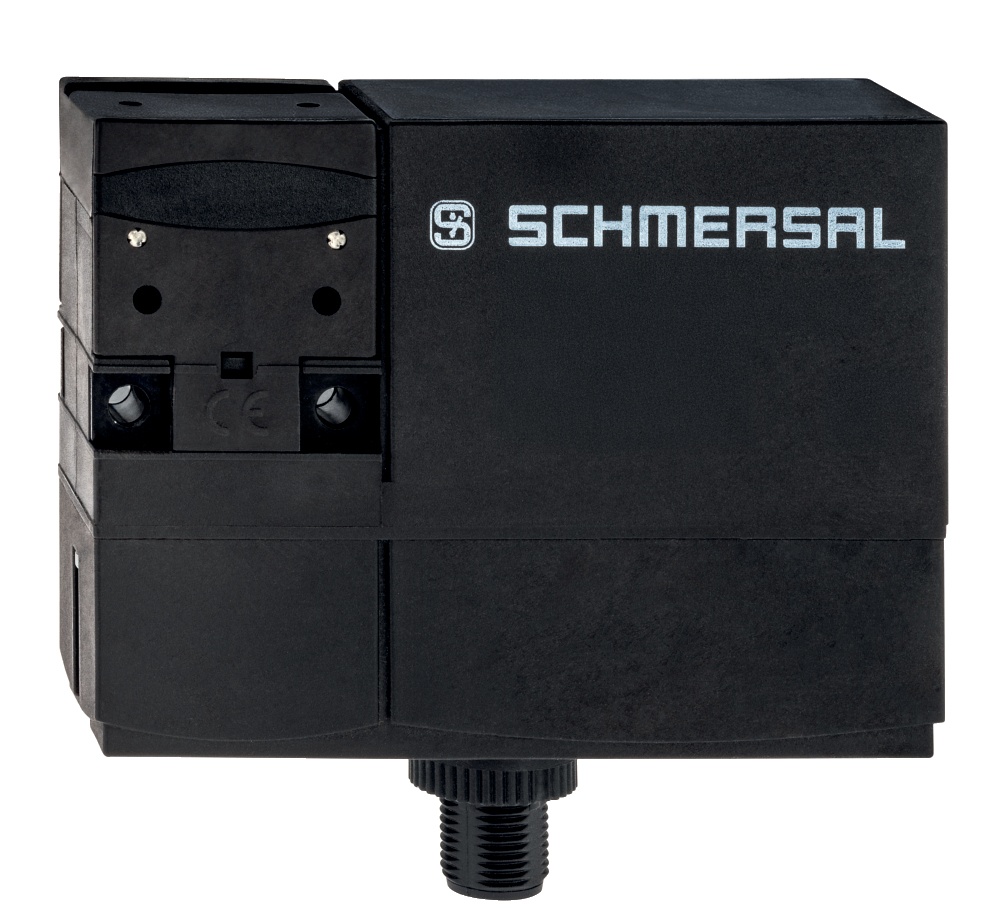

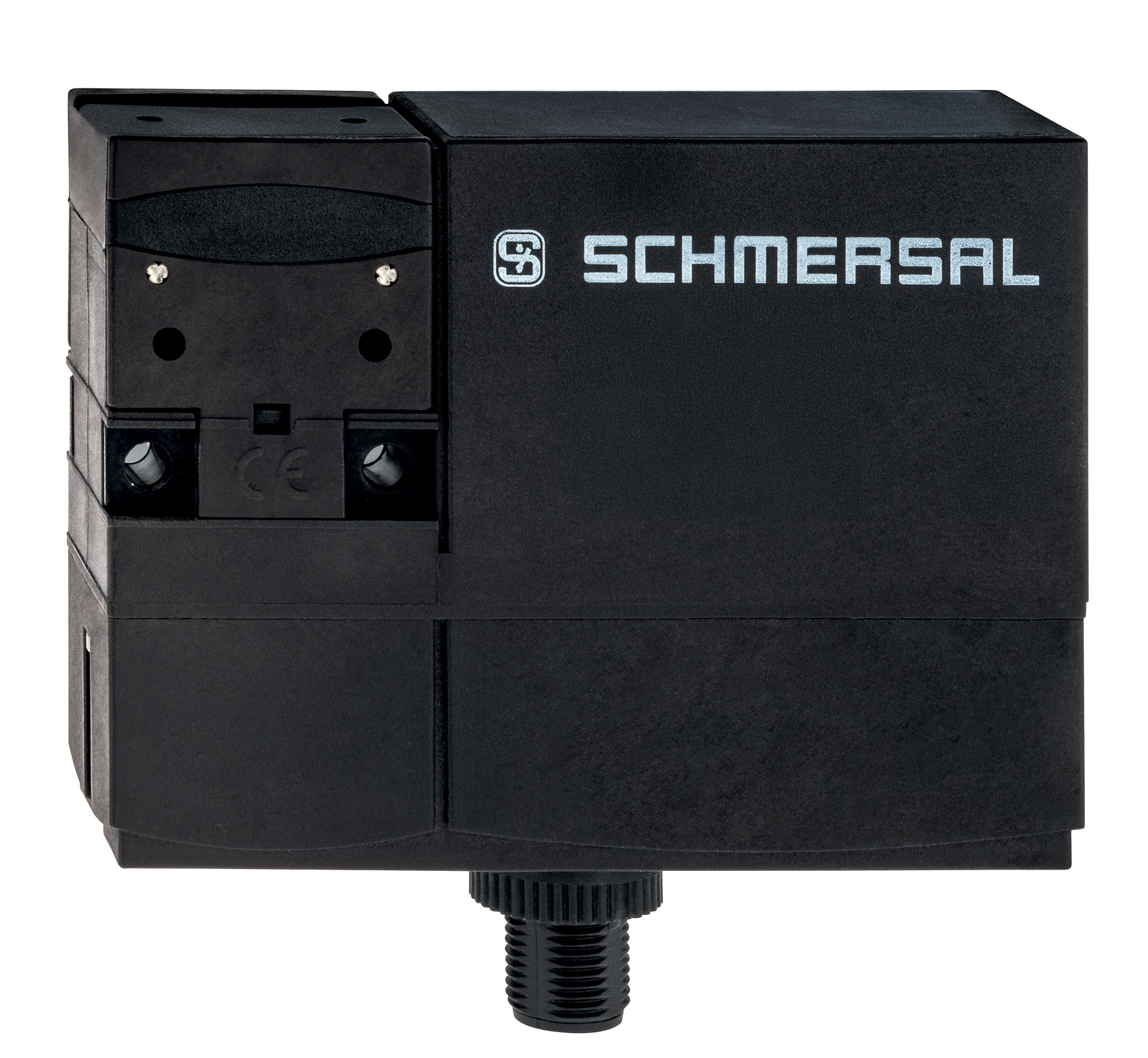

Product picture (catalogue individual photo)
