TS 016-03Y-M20
TS 016-03Y-M20
Downloads
| Codice: T(1) 016-(2)Y-(3) |
| (1) | |
| S | Pistone S |
| 2S | Pistone telescopico 2S |
| K | Leva con rotella K |
| 2K | Leva ribaltabile 2K |
| 3K | Leva angolare 3K |
| 8H | Leva oscillante con rotella 8H |
| 7H | Leva oscillante con rotella 7H |
| 10H | Leva oscillante ad asta 10H |
| H | Leva oscillante con rotella H |
| 4H | Asta di azionamento oscillante a molla 4H |
| 2H | Leva oscillante a molla piatta 2H |
| 3H | Leva oscillante con rotella 3H |
| 9H | Leva oscillante ad asta 9H |
| 6H | Leva oscillante a molla piatta 6H |
| (2) | |
| 12 | 1 contatto di chiusura (NO) / 2 contatti d'apertura (NC) |
| 21 | 2 contatti di chiusura (NO) / 1 contatto d'apertura (NC) |
| 03 | 3 contatti d'apertura (NC) |
| 30 | 3 contatti di chiusura (NO) |
| (3) | |
| UE | Commutazione lenta contatti sovrapposti |
| H | Commutazione lenta contatti differiti |
| C | Soffiatura magnetica |
- 3 entrata cavo M 20 x 1.5
- Custodia di metallo
- 3 Contatti
- 67 mm x 105 mm x 43 mm (disp. di base)
Dati per l'ordine
| Codice |
TS 016-03Y-M20 |
| Codice articolo (codice d'ordine) |
101168064 |
| EAN (European Article Number) |
4030661220420 |
| Numero eCl@ss, versione 12.0 |
27-27-06-01 |
| Numero eCl@ss, versione 11.0 |
27-27-06-01 |
| Numero eCl@ss, versione 9.0 |
27-27-06-01 |
| Numero ETIM, versione 7.0 |
EC000030 |
| Numero ETIM, versione 6.0 |
EC000030 |
Omologazioni - Prescrizioni
| Certificazioni |
cULus CCC |
Dati generali
| Prescrizioni |
EN IEC 60947-5-1 |
| principio d'azione |
meccanico |
| Forma del pistone |
Sfera |
| Materiale della custodia |
metallo leggero pressofuso, verniciata |
| Materiale del rivestimento della custodia |
verniciato |
| Peso lordo |
325 g |
Dati generali - Caratteristiche
| quantità di contatti d'apertura |
3 |
Dati meccanici
| Elemento di azionamento |
Pistone |
| Durata meccanica, minimo |
5.000.000 manovre |
| Angolo di azionamento |
20 ° |
| Forza di azionamento |
27 N |
| Ampiezza apertura contatti |
2 x 2,5 mm |
| Velocità di azionamento, minima |
1 mm/min |
| Velocità di azionamento, massima |
1 m/s |
| Osservazioni (Velocità di azionamento) |
Velocità di azionamento con un angolo di avvicinamento |
Dati meccanici - Tecnologia di collegamento
| Connettore di collegamento |
Collegamento a vite M20 x 1.5 |
| Sezione di collegamento, massimo |
2,5 mm² |
| Osservazioni |
Tutte le indicazioni sulla sezione del cavo includono le bussole del conduttore. |
| Sezione conduttore |
13 AWG |
Dati meccanici - Dimensioni
| lunghezza del sensore |
43 mm |
| larghezza del sensore |
67 mm |
| altezza del sensore |
116 mm |
| Diametro del perno |
6 mm |
Condizioni ambientali
| Grado di protezione |
IP65 |
| Temperatura ambiente |
-30 ... +90 °C |
Condizioni ambientali - Valori di isolamento
| Tensione d'isolamento nominale |
400 V |
Dati elettrici
| Corrente termica continua |
10 A |
| Categoria d'utilizzo AC-15 |
400 VAC |
| Categoria d'utilizzo AC-15 |
4 A |
| Elemento di commutazione |
contatti d'apertura (NC) |
| Osservazioni (elemento di commutazione) |
con doppia interruzione |
| principio di comando |
Commutazione lenta |
| Materiale dei contatti, elettrici |
Argento |
Osservazioni
| Nota (generale) |
Evitare l'azionamento laterale, perchè tale modalità riduce la durata dell'interruttore di posizione. |
Filtro lingua
Scheda Tecnica
Manuale d'istruzioni (Inserto/Guida rapida)
Certificazione UL
Cetificato CCC
Download dell'ultima versione di Adobe Reader

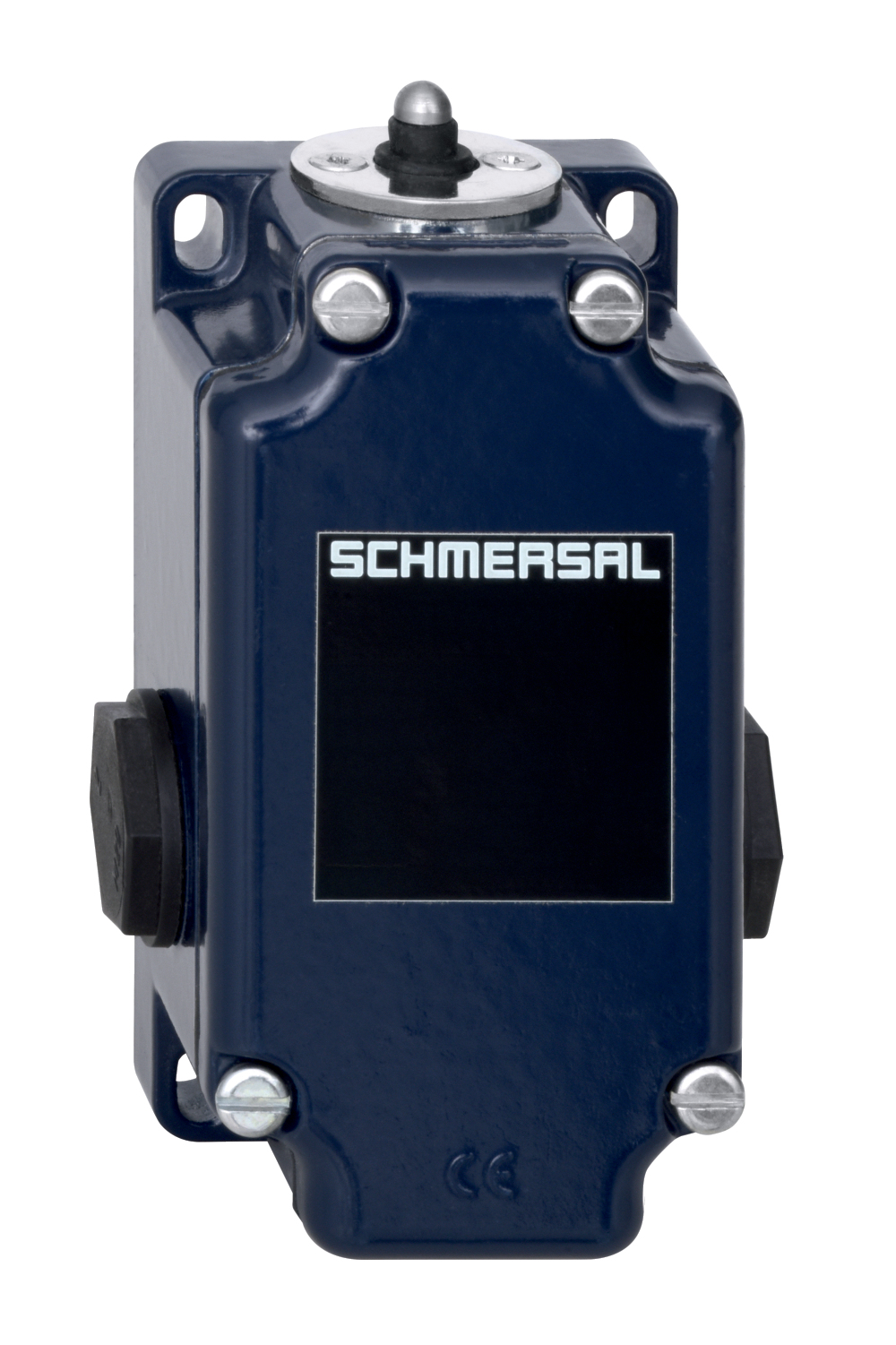

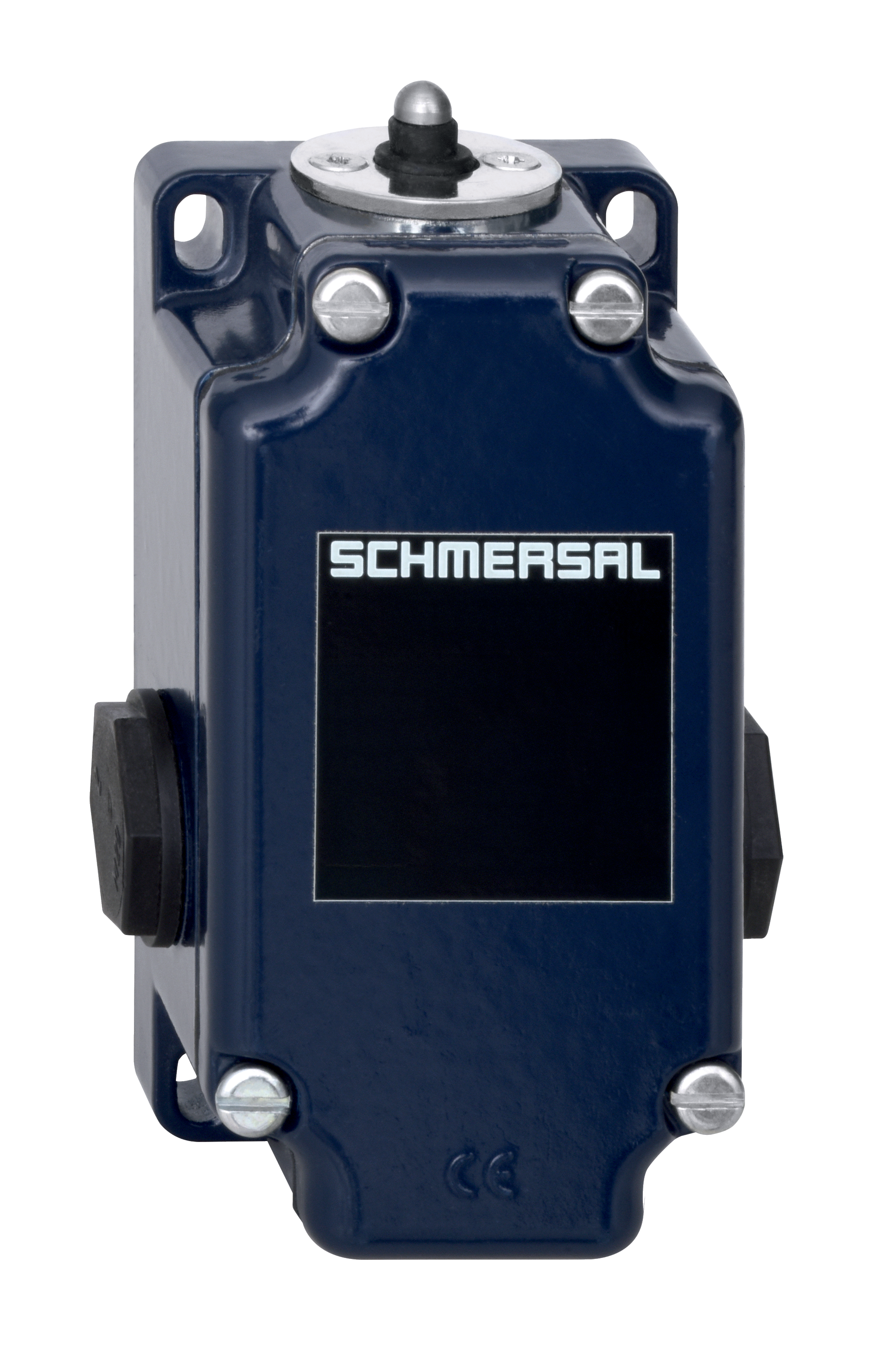

Immagine del prodotto (foto singola per catalogo)
ID: kts16f01
| 734,7 kB | .jpg | 352.778 x 529.519 mm - 1000 x 1501 px - 72 dpi
| 84,3 kB | .png | 74.083 x 111.125 mm - 210 x 315 px - 72 dpi
| 38,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 8,4 MB | .png | 169.333 x 254.169 mm - 2000 x 3002 px - 300 dpi
| 38,7 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 px - 72 dpi
Disegno quotato disp. di base
Disegno quotato azionatore

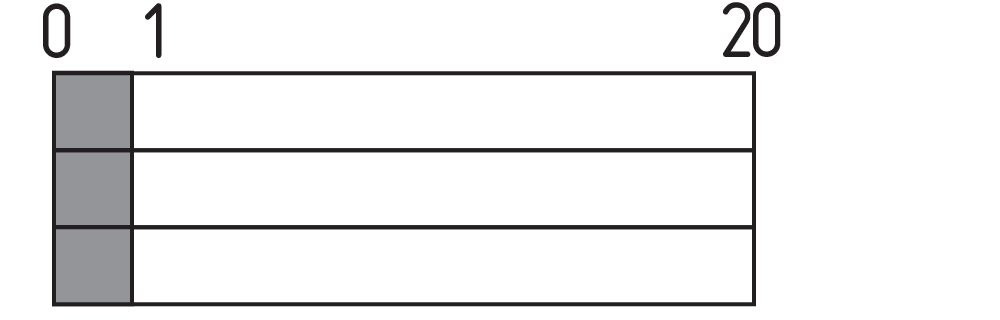

Diagramma della corsa di azionamento
Contatto chiuso
Contatto aperto
Campo di regolazione
punto di arresto
Corsa/angolo di apertura obbligataSchema contatti
Sorveglianza dell'elettroserratura secondo EN ISO 14119
contatto NC ad apertura obbligata
azionato
non azionato
contatto NA
contatto NC
| Dichiarazione di conformità UE |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Dichiarazione: | Si dichiara con la presente che i seguenti componenti, sulla base della loro progettazione e costruzione, sono conformi ai requisiti delle direttive europee sotto elencate. |
| Denominaz. del componente: | M/T 015 M/T 016 M/T 017 |
| Tipo: | vedere codice prodotto |
| Descrizione del componente: | Finecorsa |
| Direttive rilevanti: | Direttiva Bassa Tensione | 2014/35/UE |
| Direttiva RoHS | 2011/65/UE |
| Norme armonizzate correlate: | DIN EN 60947-5-1:2010 |
| Responsabile per la documentazione tecnica: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Luogo e data di emissione: | Wuppertal, 22 marzo 2017 |
 |
| Firma del legale rappresentante Philip Schmersal Amministratore delegato |
Schmersal Italia S.r.l., Via Molino Vecchio, 206, 25010 Borgosatollo (BS)
I dettagli e i dati qui riportati sono stati attentamente verificati. Le immagini possono differire dagli originali. Altri dati tecnici possono essere trovati nei manuali. Salvo modifiche tecniche o errori.
