DHS-U1-BKWH-L5-5.00-LT

Numéro d'article: 103053688

DHS-U1-BKWH-L5-5.00-LT

Numéro d'article: 103053688

Téléchargements

ePLAN Données

CADENAS Données CAO

SISTEMA Données

Quantité

Désignation produit:
DHS-U1-BKWH-(1)-(2)-(3)

(1)
	Sans raccordement électrique
LST5-0.25	Câble de raccordement avec connecteur M12, 5 pôles, 0,25 m
LST8-0.25	Câble de raccordement avec connecteur M12, 8 pôles, 0,25 m
L5-5.00	Câble de raccordement, 5 fils, 5 m
L8-5.00	Câble de raccordement, 8 fils, 5 m

(2)
	Poignée de porte non lumineuse
RGB	Poignée de porte lumineuse

(3)
	Sans élément de commande
LT	Bouton-poussoir lumineux

Il est possible que certains appareils suivant cet exemple de commande ne soient pas livrables et/ou techniquement réalisables.

Etanchéité IP65 / IP67

Exemple de commande

Désignation de type du produit	DHS-U1-BKWH-L5-5.00-LT
Référence d’article (n° de commande)	103053688
EAN (European Article Number)	4030661640471
eCl@ss number, version 12.0	27-33-01-90
eCl@ss number, version 11.0	27-33-01-90
Numéro eCl@ss, version 9.0	27-33-01-90
ETIM number, version 7.0	EC000229
ETIM number, version 6.0	EC000229

Homologations - Règlementations

Certificats	cULus

Caractéristiques globales

Règlementations	EN IEC 60947-5-1
Matériau du boîtier	Plastique, thermoplastique renforcé de fibres de verre
Matériau de la poignée	translucent PMMA
Poids brut	575 g
Material of the holder	Plastique, thermoplastique renforcé de fibres de verre
Colour of the illuminated push button calotte	jaune bleu vert rouge Blanc

Données générales - Caractéristiques

Bouton-poussoir pour configuration libre	Oui

Données mécaniques

Durée de vie mécanique, organes de commande	1.000.000 manœuvres
Course totale	1 mm
Force d'actionnement, max.	10 N
Remarque (temps de rebond)	Durée de rebond pour une vitesse d'attaque de 100 mm/s
Exécution des vis de fixation	2x M6
Couple de serrage des vis	3,5 Nm
Typical actuating force of the push button	10 N
Type of mounting screws for the handle body	2x Torx Plus T20x25
Tightening torque of mounting screws for the handle body	2,5 Nm

Données mécaniques – technique de connexion

Longueur du câble	5 m
Connecteur de raccordement	Câble de raccordement, 5 pôles
Section des conducteurs	0,2 mm²
Section de câble	5,5 mm
Rayon de courbure (fixe)	5 x Ø-câble
Rayon de courbure (mobile)	10 x Ø-câble
Section des conducteurs	24 AWG
Matériau de la gaine de câble	PUR

Données mécaniques - Dimensions

Longueur	202 mm
Largeur	40 mm
Hauteur	84 mm

Conditions ambiantes

Etanchéité	IP66 IP67
Ambient temperature	-25 ... +65 °C
Storage and transport temperature	-40 ... +85 °C
Humidité relative, max.	93 %
Remarque (humidité relative)	sans condensation non givrant
Tenue aux vibrations selon EN 60068-2-6	10 … 150 Hz, amplitude 0,35 mm (EN 60947-5-2)
Tenue aux chocs mécaniques	30 g / 11 ms (EN 60947-5-2)
Degré de protection	III
Hauteur d'installation autorisée au-dessus de NN, maximum	3.000 m

Conditions ambiantes - Valeur d'isolation

Tension assignée d'isolement	32 VDC
Tension assignée de tenue aux chocs	0,8 kV
Catégorie de surtension	III
Degré d'encrassement selon IEC/EN 60664-1	3

Données électriques

Operating voltage	24 VDC -15 % / +10 %
Current consumption inidcator lamp	30 mA
Rated operating voltage	24 VDC
Courant permanent	150 mA
Courant de court-circuit nominal selon EN 60947-5-1	100 A
Catégorie d'utilisation DC-12	24 VDC
Catégorie d'utilisation DC-12	0,03 A
Catégorie d'utilisation DC-13	24 VDC
Catégorie d'utilisation DC-13	0,03 A
External wire and device fuse rating	2 A gG
Temps de rebondissement, max.	2 ms
Fréquence de manœuvres	1.000 /h

Affectation des broches

Broche 1	24 VDC: marron
Broche 2	Normally open contact (illuminated button): white (WH)
Broche 3	GND: bleu
Broche 4	Input LED (in illuminated button): black (BK)
Broche 5	n.c.: red (RD) or grey (GY)

Inclus dans la livraison

Inclus dans la livraison	The push button caps (blue, green, red, white, yellow) are included in the scope of delivery.
Remarque (compris dans la livraison, nombre et type)	The insert for use with the safety sensor RSS260 or without integrated actuator must be ordered separately.

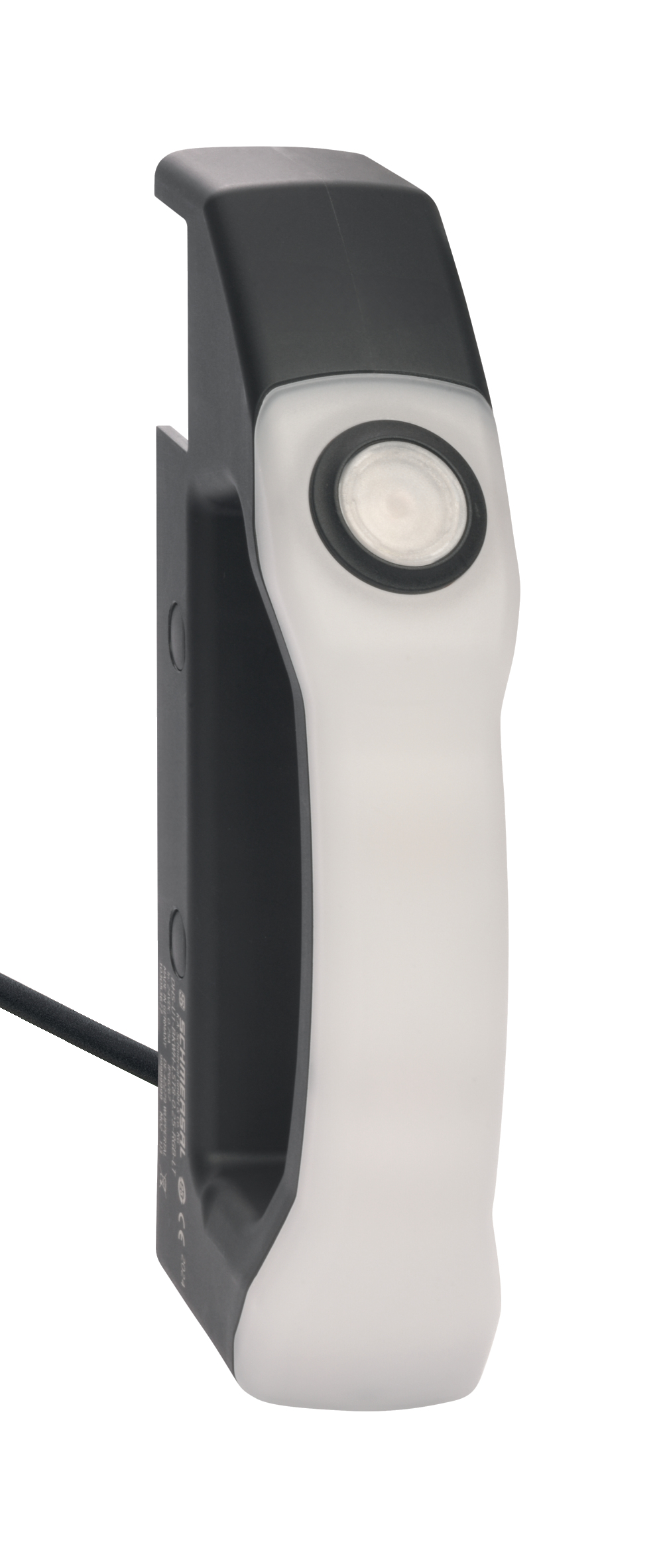

Photo du produit (photo individuelle de catalogue)

ID: kdhs-f31

| 418,3 kB | .jpg | 352.778 x 833.967 mm - 1000 x 2364 px - 72 dpi

| 68,4 kB | .png | 74.083 x 174.978 mm - 210 x 496 px - 72 dpi

| 14,6 kB | .jpg | 52.211000000000006 x 123.47200000000001 mm - 148 x 350 px - 72 dpi

| 16,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 5,9 MB | .png | 169.333 x 400.389 mm - 2000 x 4729 px - 300 dpi

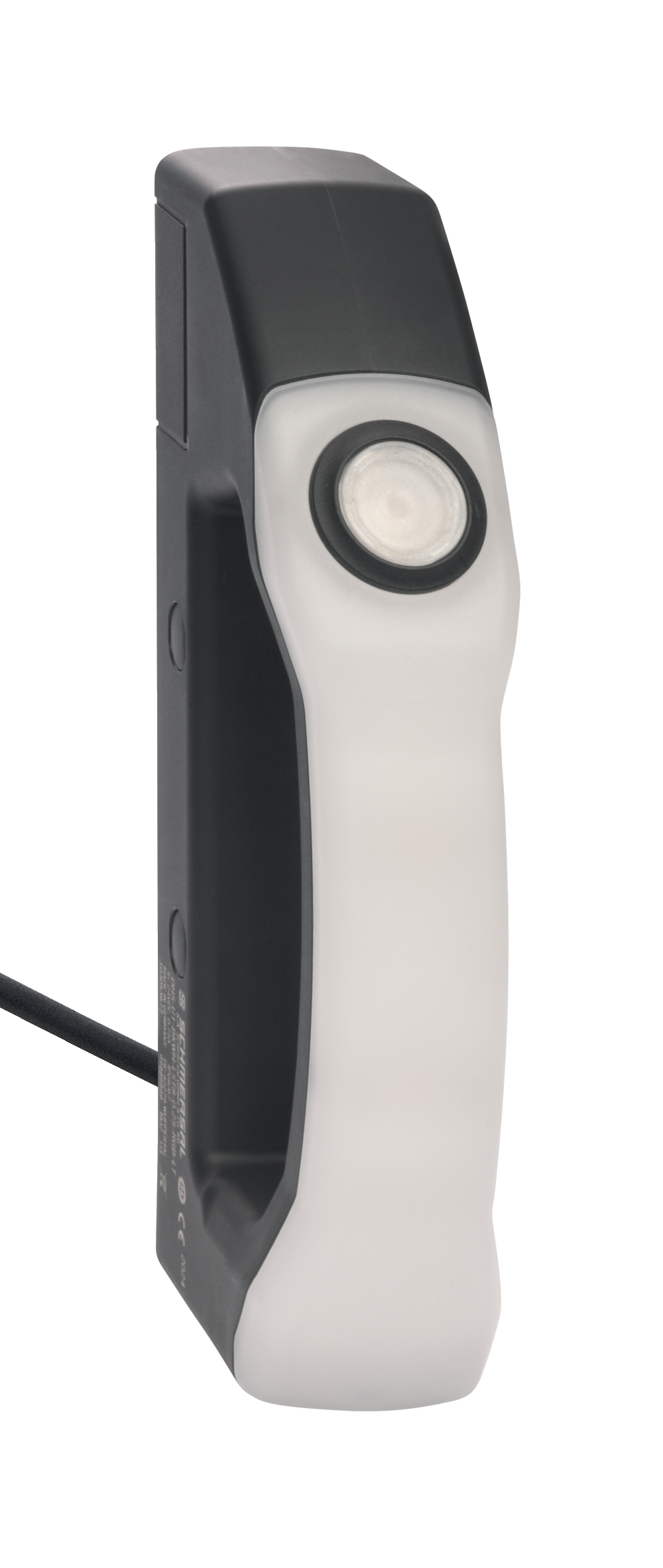

Photo de détail

ID: kdhs-f32

| 14,7 kB | .jpg | 52.211000000000006 x 123.47200000000001 mm - 148 x 350 px - 72 dpi

| 426,5 kB | .jpg | 352.778 x 833.967 mm - 1000 x 2364 px - 72 dpi

| 70,0 kB | .png | 74.083 x 174.978 mm - 210 x 496 px - 72 dpi

EU Conformity Declaration

Pdf

Déclaration UE de conformité

Original

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Déclaration:

Par la présente, nous certifions que les composants identifiés ci-après répondent de par leur conception et leur construction aux exigences des Directives Européennes applicables.

Désignation du composant

DHS-U1

Type:

voir exemple de commande

Description du composant:

Système de poignée de porte

Directives pertinentes:	Directive CEM	2014/30/EU
	Directive RoHS	2011/65/EU

Normes appliquées:

EN 60947-5-1:2017 + AC:2020

Représentant autorisé à préparer et composer la documentation technique:

Oliver Wacker
Möddinghofe 30
42279 Wuppertal

Lieu et date de l'émission:

Wuppertal, le 21 mai 2024

Signature à l'effet d'engager la société
Philip Schmersal
Président Directeur Général

Schmersal France SAS, BP 18, 38181 Seyssins Cedex

Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
