DHS-150-BKBU-R
DHS-150-BKBU-R
- pour des portes avec charnière à droite
Exemple de commande
| Désignation de type du produit |
DHS-150-BKBU-R |
| Référence d’article (n° de commande) |
137000625 |
| EAN (European Article Number) |
8905236107603 |
| eCl@ss number, version 12.0 |
27-27-26-06 |
| eCl@ss number, version 11.0 |
27-27-26-06 |
| Numéro eCl@ss, version 9.0 |
27-27-26-06 |
| ETIM number, version 7.0 |
EC001487 |
| ETIM number, version 6.0 |
EC001487 |
Caractéristiques globales
| Matériau du revêtement du boîtier |
laquée |
| Matériel |
Acier |
| Matériau de l' élément d'actionnement |
Plastique |
| Matériau de la plaque de fixation |
steel |
| Matériau de la poignée |
Plastique |
| Poids brut |
2.000 g |
Données mécaniques
| Durée de vie mécanique, min. |
1.000.000 manœuvres |
| Charnière de porte |
Droite |
| Force d'actionnement, min. |
50 N |
| Remarque (force d'actionnement) |
The actuating force corresponds at least to the specified latching force of the solenoid interlock.Depending on the installation situation and the condition of the door, this can be higher. |
| Mécanisme monté |
À l'extérieur |
Données mécaniques - Dimensions
| Longueur de l'actionneur |
60 mm |
| Largeur de l'actionneur |
194,2 mm |
| Hauteur de l'actionneur |
71,8 mm |
Conditions ambiantes
| Ambient temperature |
-25 ... +55 °C |
Inclus dans la livraison
| Inclus dans la livraison |
Actuator must be ordered separately. L'interverrouillage de sécurité n'est pas compris dans la livraison. |
| Inclus dans la livraison du matériel de montage |
2x Vis de sécurité indémontables |
Remarque
| Remarque (déverrouillage de secours) |
Montage uniquement à l'extérieur de la zone dangereuse |
Filtre de langue
Fiches techniques
Mode d'emploi et déclaration de conformité
Télécharger la dernière version d'Adobe Reader

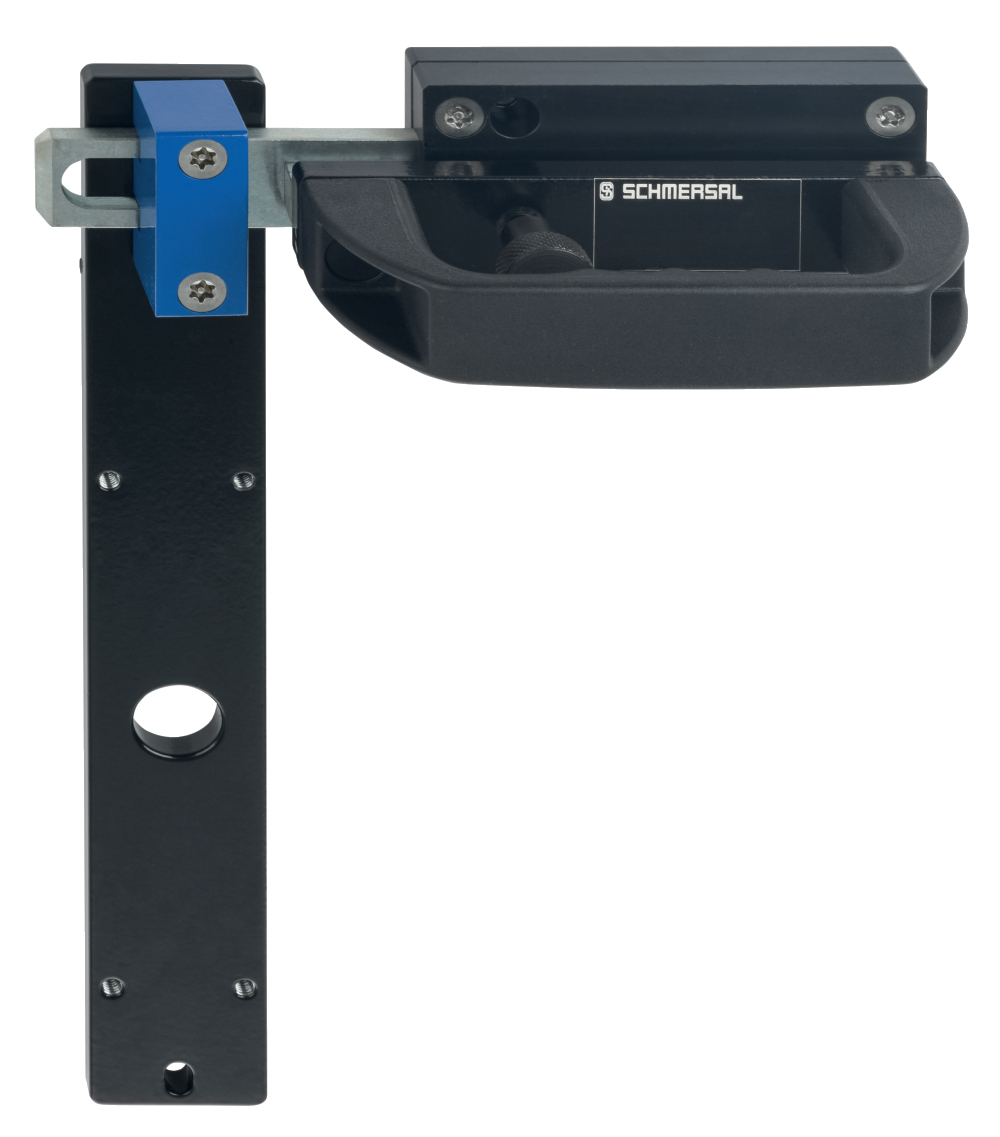

Photo du produit (photo individuelle de catalogue)
ID: kazm1f90
| 234,2 kB | .jpg | 352.778 x 401.108 mm - 1000 x 1137 px - 72 dpi
| 35,7 kB | .png | 73.73100000000001 x 83.961 mm - 209 x 238 px - 72 dpi
| 27,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 2,7 MB | .png | 169.249 x 192.532 mm - 1999 x 2274 px - 300 dpi
| 29,4 kB | .jpg | 108.656 x 123.47200000000001 mm - 308 x 350 px - 72 dpi
Plan d'encombrement composant de base
ID: kdhs1g01
| 148,6 kB | .jpg | 352.425 x 406.047 mm - 999 x 1151 px - 72 dpi
| 157,5 kB | .jpg | 352.778 x 482.6 mm - 1000 x 1368 px - 72 dpi
| 10,7 kB | .png | 74.083 x 101.247 mm - 210 x 287 px - 72 dpi
| 170,7 kB | .jpg | 352.778 x 482.6 mm - 1000 x 1368 px - 72 dpi
| 7,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 13,5 kB | .png | 74.083 x 101.247 mm - 210 x 287 px - 72 dpi
Produit dans son environnement (application)
Exemple d'application en général
ID: dhs-150-AZM150-ohne-Profil
| 265,5 kB | .jpg | 352.425 x 512.9390000000001 mm - 999 x 1454 px - 72 dpi
Exemple d'assemblage
Schmersal France SAS, BP 18, 38181 Seyssins Cedex
Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
Generated at: 15/04/2026 21:14
