IFL-N-0,8-4-10P
IFL-N-0,8-4-10P
Téléchargements
- NOTE: plus disponible!
- Boîtier métallique
- 3 conducteurs DC
- Forme Ø 4 mm
Exemple de commande
| Note (disponibilité) |
Plus disponible! |
| Désignation de type du produit |
IFL-N-0,8-4-10P |
| Référence d’article (n° de commande) |
101144800 |
| eCl@ss number, version 12.0 |
27-27-40-01 |
| eCl@ss number, version 11.0 |
27-27-01-01 |
| Numéro eCl@ss, version 9.0 |
27-27-01-01 |
| ETIM number, version 7.0 |
EC002714 |
| ETIM number, version 6.0 |
EC002714 |
Caractéristiques globales
| Règlementations |
EN IEC 60947-5-2 |
| Modèle de boîtier |
Cylindre lisse |
| Conditions de montage (mécaniques) |
affleuré |
| Matériau du boîtier |
Acier inoxydable |
| Matériel du bride de fixation |
thermoplastique |
Données générales - Caractéristiques
| Afficheur intégré, état |
Oui |
| Nombre de conducteurs de câble |
3 |
Mechanical data - Switching distances
| Distance de commutation |
0,8 mm |
| Note (switching distance) |
All switching distances in accordance EN IEC 60947-5-2 |
Données mécaniques – technique de connexion
| Longueur du câble |
2 m |
| Connecteur de raccordement |
Câble |
| Nombre de conducteurs de câble |
3 |
| Section des conducteurs |
0,14 mm2 |
| Matériau de la gaine de câble |
PUR |
Données mécaniques - Dimensions
| Diamètre du capteur |
4 mm |
| Longueur du capteur |
25 mm |
| Largeur du capteur |
4 mm |
| Hauteur du capteur |
4 mm |
Conditions ambiantes
| Etanchéité |
IP67 |
| Ambient temperature |
-25 ... +70 °C |
| Tenue aux vibrations selon EN 60068-2-6 |
10…55 Hz, amplitude 1 mm |
| Tenue aux chocs mécaniques |
30 g / 11 ms |
| Degré de protection |
0 |
Données électriques
| Operating voltage |
10 ... 30 VDC |
| Type of voltage range |
DC |
| Courant hors charge électrique, maximum |
10 mA |
| Rated operating voltage |
10 ... 30 VDC |
| Courant permanent |
200 mA |
| Elément de commutation |
Contact NO |
| Circuit de protection intégré |
protection contre les charges inductives parasitaires Protection contre l'inversion de la polarité Protection contre les surcharges Fusible recommandé suppression d'une fausse impulsion d'enclenchement |
| Fréquence de commutation, env. |
5.000 Hz |
Données électriques - Sortie numérique
| Chute de tension Ud, max. |
2,5 V |
| Courant en cas de chute de tension Ud |
0,2 A |
| Exécution |
commutation P |
Indication d'état par
| Remarque (afficheur intégré, état) |
LED jaune |
Filtre de langue
Fiches techniques
Mode d'emploi (annexe/guide raccourci)
Déclaration de conformité CE
Télécharger la dernière version d'Adobe Reader
Photo du produit (photo individuelle de catalogue)
ID: kifl0f03
| 39,8 kB | .jpg | 32.103 x 296.333 mm - 91 x 840 px - 72 dpi
| 58,3 kB | .png | 32.103 x 296.333 mm - 91 x 840 px - 72 dpi
| 6,1 kB | .jpg | 13.406 x 123.47200000000001 mm - 38 x 350 px - 72 dpi
| 5,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 10,9 MB | .png | 167.10500000000002 x 1554.0790000000002 mm - 2000 x 18600 px - 304 dpi

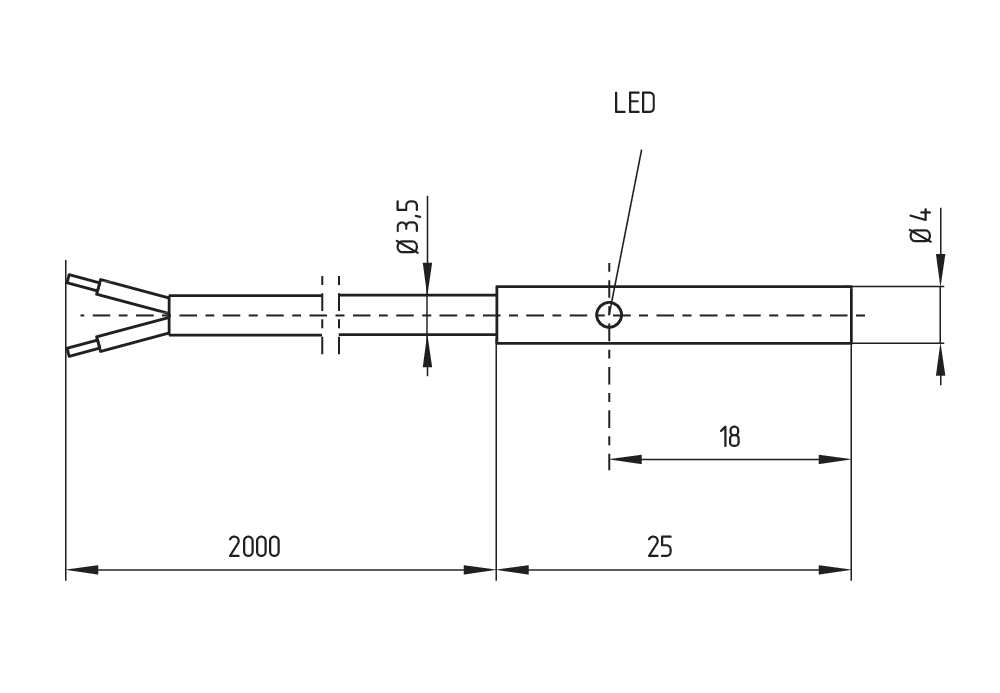

Plan d'encombrement composant de base
Surveillance du verrouillage Selon ISO 14119
contact NF à manoeuvre positive d'ouverture
actionné
non actionné
contact NO
contact NF
101103610 ACC-IFL-MOCL-H4
- Pour un montage simple des détecteurs de proximité à forme cylindrique Ø 4 mm
