AZ3350-B6
AZ3350-B6
Téléchargements
- Convient très bien pour protecteurs pivotants
Exemple de commande
| Désignation de type du produit |
AZ3350-B6 |
| Référence d’article (n° de commande) |
101214016 |
| EAN (European Article Number) |
4030661446400 |
| eCl@ss number, version 12.0 |
27-27-26-06 |
| eCl@ss number, version 11.0 |
27-27-26-06 |
| Numéro eCl@ss, version 9.0 |
27-27-26-06 |
| ETIM number, version 7.0 |
EC001487 |
| ETIM number, version 6.0 |
EC001487 |
Caractéristiques globales
| Poids brut |
90 g |
Données mécaniques
| Rayon d'actionnement, min. |
400 mm |
| Actionneur |
mobile |
Remarque
| Remarque (en général) |
Rayon d'actionnement min. pour protecteurs pivotants sur le côté large de l'actionneur 400 mm Rayon d'actionnement min. pour protecteurs pivotants sur le côté étroit de l'actionneur 900 mm L'axe de rotation de la charnière doit être 55 mm plus haut que la face supérieure de l'interrupteur de sécurité |
Filtre de langue
Fiches techniques
Mode d'emploi et déclaration de conformité
Télécharger la dernière version d'Adobe Reader
Photo du produit (photo individuelle de catalogue)
ID: kaz33f20
| 579,8 kB | .jpg | 312.208 x 625.1220000000001 mm - 885 x 1772 px - 72 dpi
| 60,8 kB | .png | 74.083 x 148.167 mm - 210 x 420 px - 72 dpi
| 29,1 kB | .jpg | 61.736000000000004 x 123.47200000000001 mm - 175 x 350 px - 72 dpi
| 22,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 4,5 MB | .png | 169.333 x 339.005 mm - 2000 x 4004 px - 300 dpi

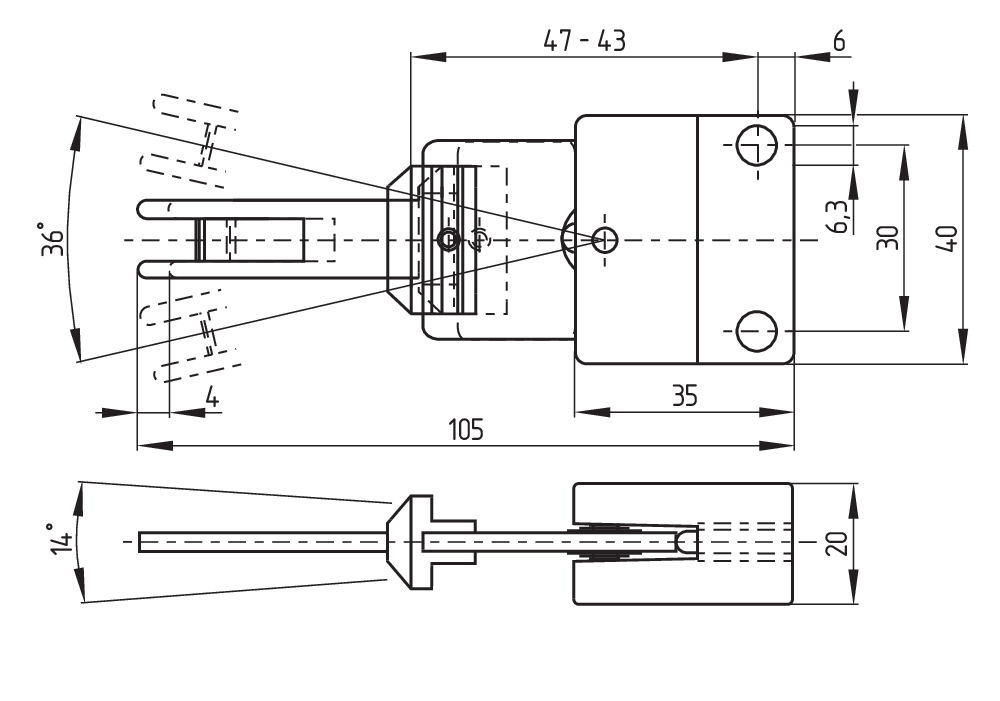

Plan d'encombrement actionneur
Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni
Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
Generated at: 15.04.2026 09:58
