AZ06KT
AZ06KT
Téléchargements
- Entrée pour conducteur individuel avec passe-fil
- Boîtier plastique
- Broche de contact dans le pont de l'actionneur
- 1 Plan d'actionnement
- Protection contre les contacts directs avec paroi supplémentaire
- couvercle transparent
- vis de fixation M4 imperdable/indémontable
- Les côtes de montage conviennent pour AZ 06x
- Auto-nettoyant par la friction des ponts de contact
- Etanchéité IP20
Exemple de commande
| Désignation de type du produit |
AZ06KT |
| Référence d’article (n° de commande) |
103003680 |
| EAN (European Article Number) |
4030661429755 |
| eCl@ss number, version 12.0 |
27-27-06-10 |
| eCl@ss number, version 11.0 |
27-27-06-10 |
| Numéro eCl@ss, version 9.0 |
27-27-06-10 |
| ETIM number, version 7.0 |
EC002592 |
| ETIM number, version 6.0 |
EC002592 |
Homologations - Règlementations
| Certificats |
TÜV |
Caractéristiques globales
| Règlementations |
EN 81-20 EN 81-50 |
| Matériau du boîtier |
Plastique, thermoplastique renforcé de fibres de verre, auto-extinguible |
| Matériau du couvercle |
thermoplastique transparente |
| Poids brut |
35 g |
Données générales - Caractéristiques
| Utilisable pour ascenseurs |
Oui |
| Nombre de contacts de sécurité |
1 |
Données mécaniques
| Plan d'actionnement |
1 |
| Durée de vie mécanique, min. |
1000000 manœuvres |
| Course totale |
7 mm |
| Force d'actionnement, env. |
1,6 N |
| Fixation |
Trous ronds |
Données mécaniques – technique de connexion
| Entrée de câble |
Entrée pour conducteur individuel avec passe-fil |
| Connecteur de raccordement |
Raccord fileté M20 x 1.5 |
Données mécaniques - Dimensions
| Largeur |
72 mm |
| Hauteur |
22 mm |
| Profondeur |
19 mm |
Conditions ambiantes
| Etanchéité |
IP20 |
| Ambient temperature |
-15 ... +70 °C |
| Humidité relative, max. |
95 % |
| Remarque (humidité relative) |
sans condensation |
Conditions ambiantes - Valeur d'isolation
| Tension assignée d'isolement |
500 V |
Données électriques
| Courant nominal thermique |
4 A |
| Catégorie d'utilisation: AC-15 |
230 VAC |
| Catégorie d'utilisation: AC-15 |
2 A |
| Catégorie d'utilisation DC-13 |
200 VDC |
| Catégorie d'utilisation DC-13 |
2 A |
| Elément de commutation |
Contact de rupture |
| Principe de commutation |
Contact à pression directe avec friction |
| Matériau des contacts, électriques |
Cu-Rivets argentés |
Inclus dans la livraison
| Inclus dans la livraison |
Actuator must be ordered separately. |
Remarque
| Remarque (en général) |
Les vis de raccordement peuvent être obturées au moyen de bouchons. (2 bouchons par interrupteur) |
Filtre de langue
Fiches techniques
Mode d'emploi (annexe/guide raccourci)
Déclaration de conformité CE
Homologation TÜV
Télécharger la dernière version d'Adobe Reader

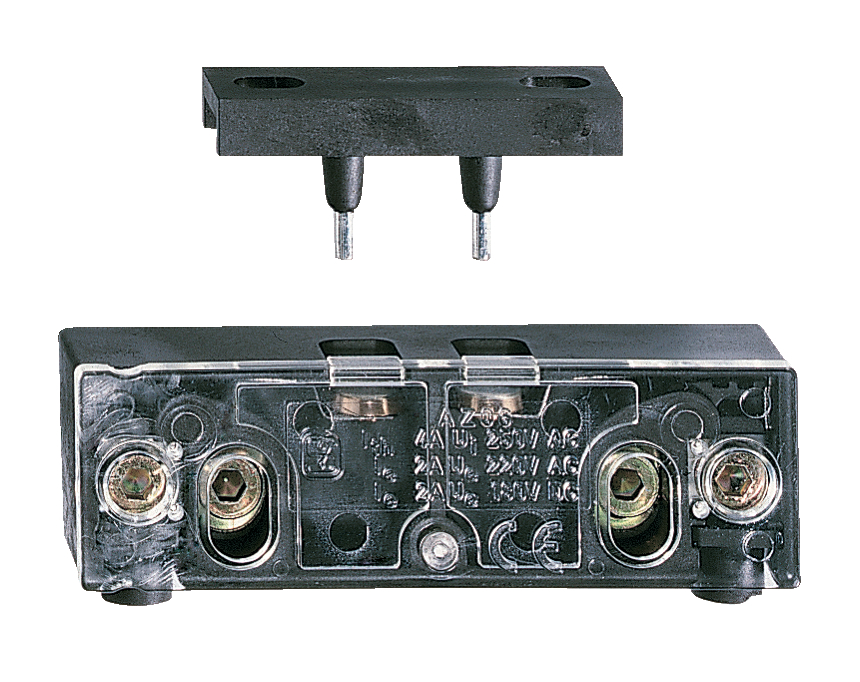

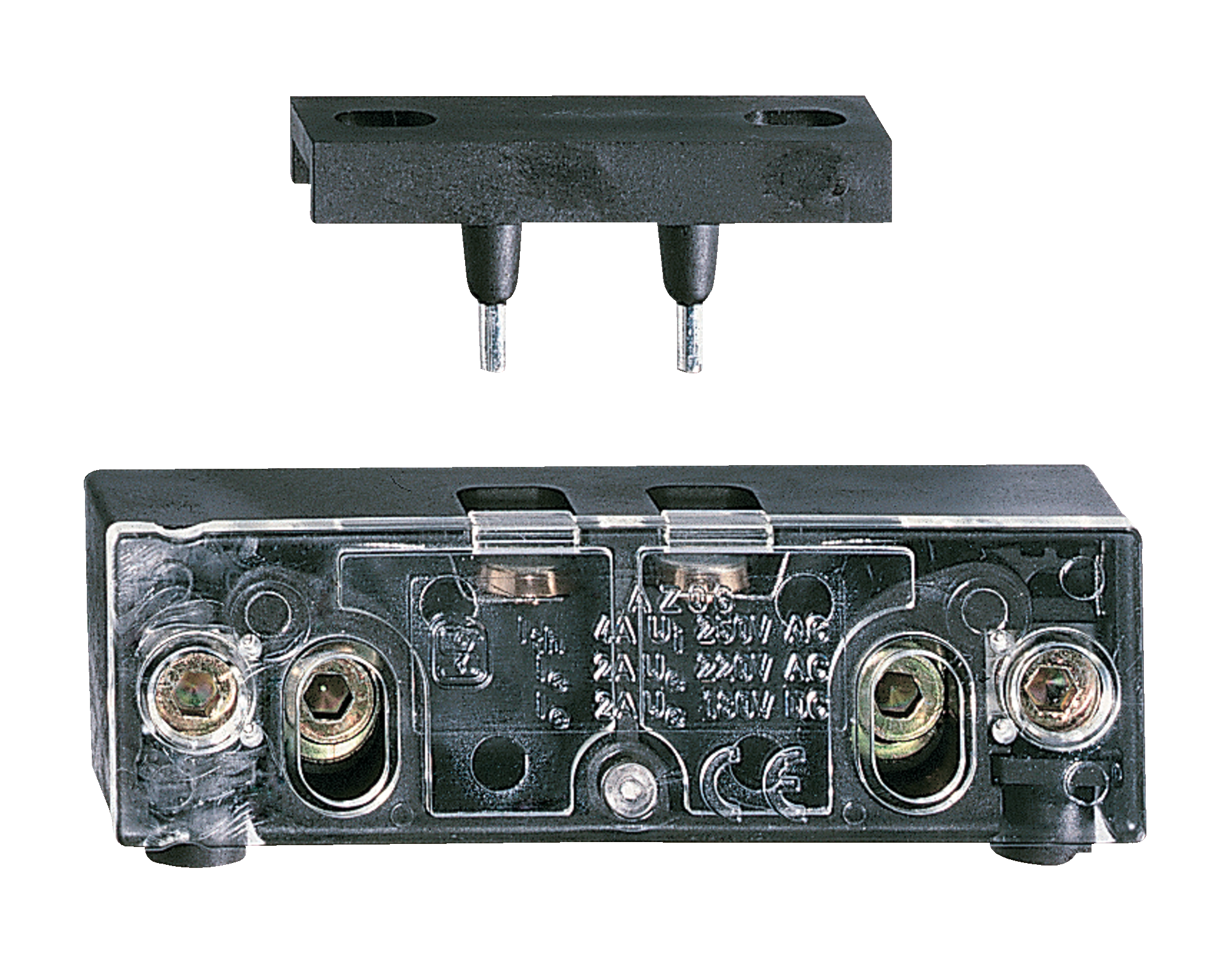

Photo du produit (photo individuelle de catalogue)
ID: kaz06f01
| 449,3 kB | .jpg | 303.389 x 240.59400000000002 mm - 860 x 682 px - 72 dpi
| 37,2 kB | .png | 74.083 x 58.914 mm - 210 x 167 px - 72 dpi
| 64,5 kB | .jpg | 123.47200000000001 x 98.072 mm - 350 x 278 px - 72 dpi
| 44,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 3,8 MB | .png | 166.55700000000002 x 132.08 mm - 2000 x 1586 px - 305 dpi
Plan d'encombrement composant de base
101088124 AZ 07 B/23 SHUNT
- Broche de contact dans le pont de l'actionneur
- pour AZ 06x, AZ 06, AZ 07, AZ 08, AZ 13, AZ 14-1, AZ 19
- avec Rondelle
101088123 AZ 07 B/21 SHUNT
- Broche de contact dans le pont de l'actionneur
- pour AZ 06x, AZ 06, AZ 07, AZ 08, AZ 13, AZ 14-1, AZ 19
- avec Rondelle
101093368 AZ 07-14 B/18 SHUNT
- Broche de contact dans le pont de l'actionneur
- pour AZ 06x, AZ 06, AZ 07, AZ 08, AZ 13, AZ 14-1, AZ 19
- avec Rondelle
101057921 AZ 06 B-1284 SHUNT
- Broche de contact dans le pont de l'actionneur
- pour AZ 06x, AZ 06, AZ 07, AZ 08, AZ 13, AZ 14-1, AZ 19
- pour Crochet de verrouillage
101057930 AZ 06-13 B/23 SHUNT
- Broche de contact dans le pont de l'actionneur
- pour AZ 06x, AZ 06, AZ 07, AZ 08, AZ 13, AZ 14-1, AZ 19
101057928 AZ 06-13 B/18 SHUNT
- Broche de contact dans le pont de l'actionneur
- pour AZ 06x, AZ 06, AZ 07, AZ 08, AZ 13, AZ 14-1, AZ 19
