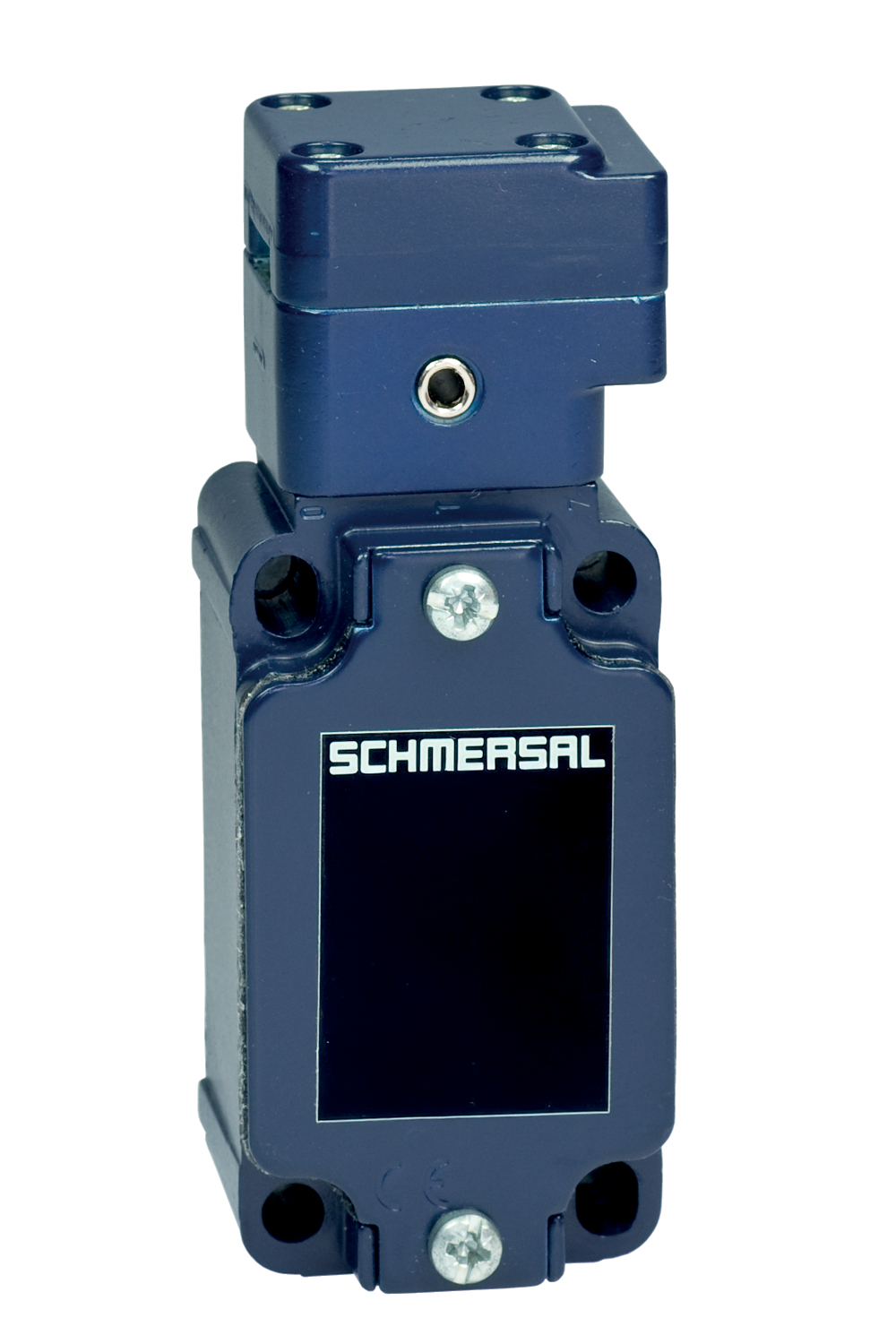

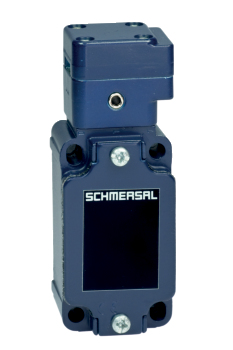

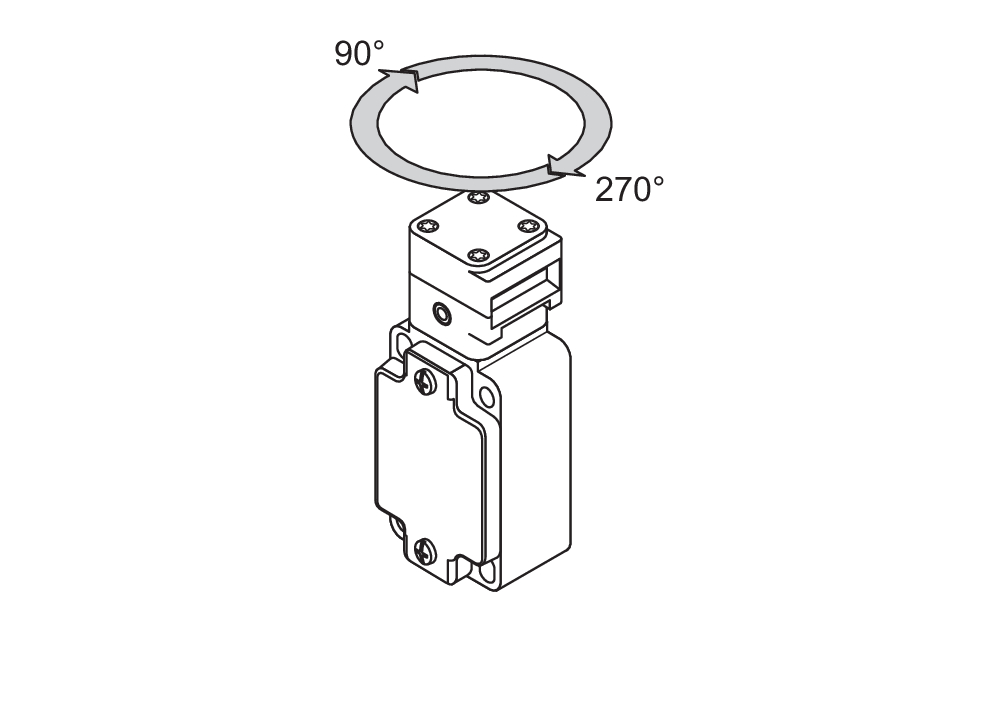

AZ 3350-03ZK

Numéro d'article: 101214052
Archives
AZ 3350-03ZK

Téléchargements

ePLAN Données
CADENAS Données CAO
SISTEMA Données
  • 1 Entrée de câble M 20 x 1.5
  • Boîtier métallique

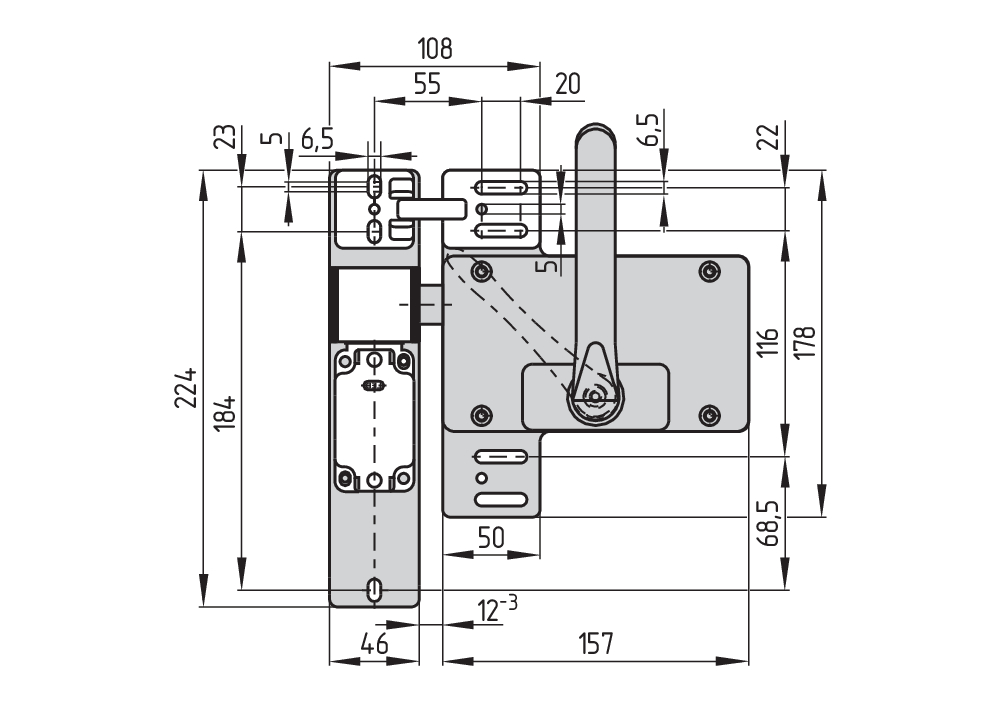

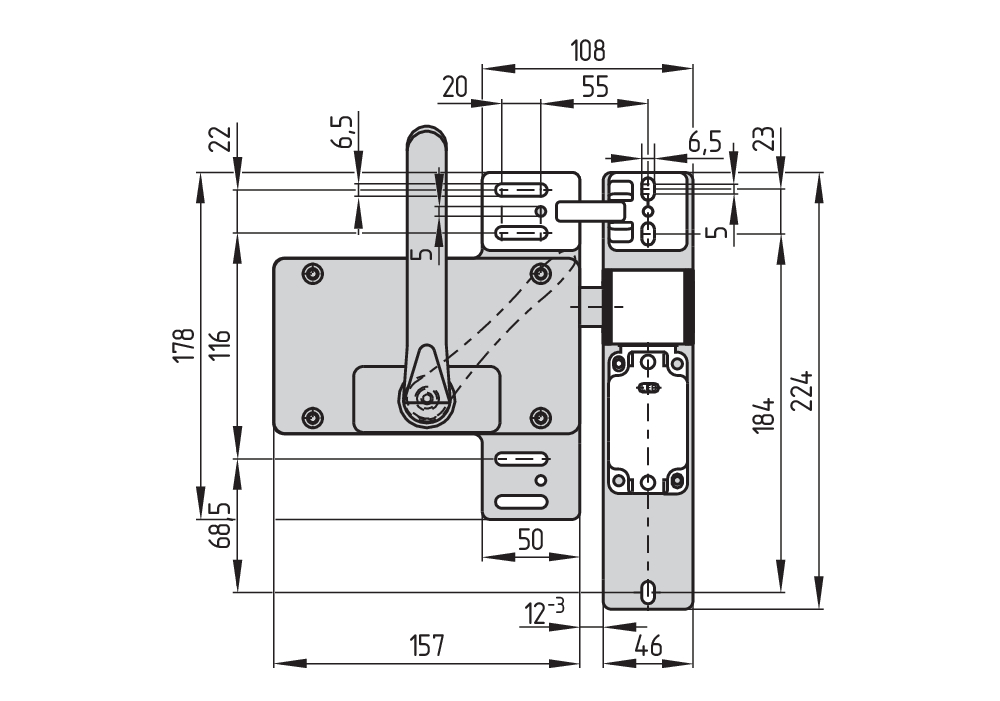

  • Poignée avec maintien en fin de course
  • Durée de vie élevée
  • 40,5 mm x 114 mm x 38 mm
  • Contacts de haute qualité pour courants faibles

Exemple de commande

Désignation de type du produit

AZ 3350-03ZK
Référence d’article (n° de commande)

101214052
EAN (European Article Number)

4030661397573
eCl@ss number, version 12.0

27-27-26-02
eCl@ss number, version 11.0

27-27-26-02
Numéro eCl@ss, version 9.0

27-27-26-02
ETIM number, version 7.0

EC002592
ETIM number, version 6.0

EC002592
Information supplémentaire (données de commande)

Pour commander, sélectionner d'abord l'interrupteur de sécurité désiré, puis la poignée de sécurité

Homologations - Règlementations

Certificats

cULus

Caractéristiques globales

Règlementations

BG-GS-ET-15

EN ISO 13849-1

EN ISO 14119

EN IEC 60947-5-1
Codage selon EN ISO 14119

faible
Mode d’action

mécanique
Matériau du boîtier

Aluminium
Matériau du revêtement du boîtier

laquée
Poids brut

245 g

Données générales - Caractéristiques

Nombre de directions d'approche

1
Nombre de contacts de sécurité

3
Nombre de passages de câble

1

Classification

Normes de référence

EN ISO 13849-1
Durée d'utilisation

20 année(s)

Classification de sécurité - Sorties de sécurité

B10D contact NF

2000000 manœuvres

Données mécaniques

Durée de vie mécanique, min.

1000000 manœuvres
Force de cisaillement

15000 N
course d'ouverture forcée

10,7 mm
Positive break force per NC contact, minimum

5 N
Vitesse d'attaque, max.

0,2 m/s
Fixation

Vis

Données mécaniques – technique de connexion

Entrée de câble

1 x M20
Connecteur de raccordement

Bornes à vis
Section du câble, min.

0,75 mm²
Section du câble, max.

2,5 mm²
Remarque (section du câble)

Toutes les indications relatives à la section du câble sont embouts compris.
Allowed type of cable

solid single-wire

solid multi-wire

flexible

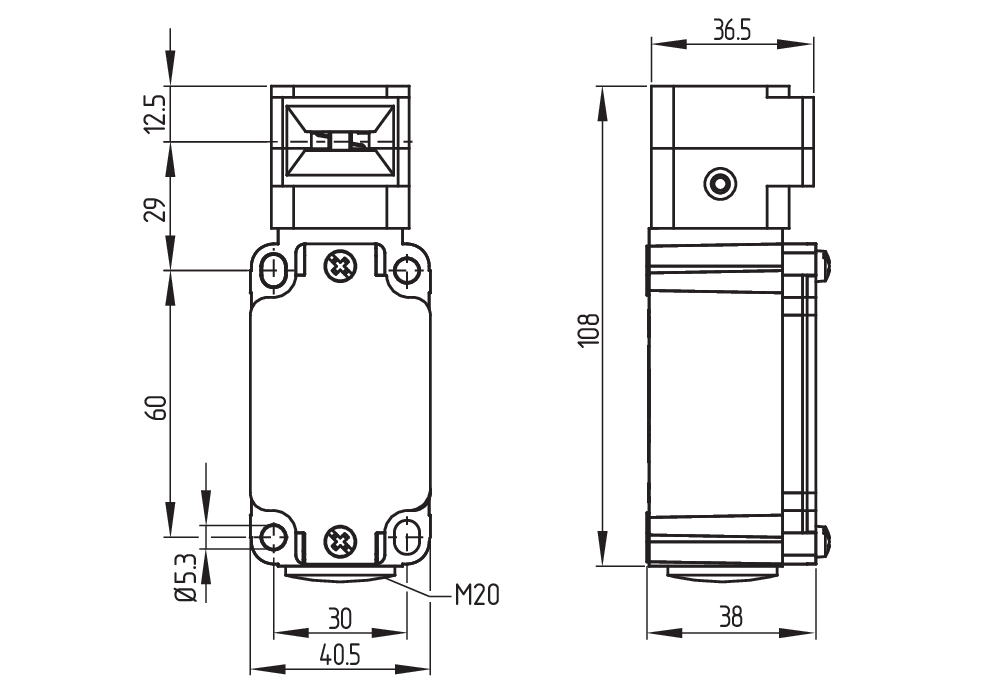

Données mécaniques - Dimensions

Longueur du capteur

38 mm
Largeur du capteur

40,5 mm
Hauteur du capteur

114 mm

Conditions ambiantes

Etanchéité

IP67
Ambient temperature

-30 ... +90 °C
Storage and transport temperature

-40 ... +90 °C

Conditions ambiantes - Valeur d'isolation

Tension assignée d'isolement

250 VAC
Tension assignée de tenue aux chocs

4 kV

Données électriques

Courant nominal thermique

10 A
Courant de court-circuit nominal selon EN 60947-5-1

1000 A
Elément de commutation

Contact de rupture
Principe de commutation

contacts à action dépendante
Fréquence de manœuvres

1200 /h
Matériau des contacts, électriques

Argent

Données électriques - Contacts de sécurité

Tension, catégorie d'utilisation AC-15

230 VAC
Courant, catégorie d'utilisation AC-15

4 A
Tension, catégorie d'utilisation DC-13

24 VDC
Courant, catégorie d'utilisation DC-13

4 A

Inclus dans la livraison

Inclus dans la livraison

Actuator must be ordered separately.

Accessoires

Recommandation (actionneur)

AZ 3350-B1

AZ 3350-B5

AZ 3350-B1R

AZ 3350-B5R

AZ 3350-B6

AZ 3350-B6H
