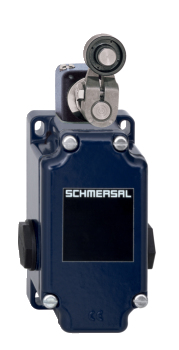

TVH 016-03Y
TVH 016-03Y
Téléchargements
- 3 Entrée de câble M 20 x 1.5
- Boîtier métallique
- 3 Contacts
- 67 mm x 105 mm x 43 mm (composant de base)
- Tête de manœuvre réglable de 4 x 90º
- Actionneur réglable de 360° en continu
- L'actionneur peut être retourné de 180° sur l'axe
Exemple de commande
| Désignation de type du produit |
TVH 016-03Y |
| Référence d’article (n° de commande) |
101060213 |
| EAN (European Article Number) |
4030661039893 |
| eCl@ss number, version 12.0 |
27-27-06-01 |
| eCl@ss number, version 11.0 |
27-27-06-01 |
| Numéro eCl@ss, version 9.0 |
27-27-06-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Homologations - Règlementations
| Certificats |
cULus CCC |
Caractéristiques globales
| Règlementations |
EN IEC 60947-5-1 |
| Mode d’action |
mécanique |
| Forme du poussoir |
galet |
| Matériau du boîtier |
Fonte d'alliage métallique léger, laqué |
| Matériau du revêtement du boîtier |
laquée |
| Poids brut |
473 g |
Données générales - Caractéristiques
| Nombre de contacts NF |
3 |
Données mécaniques
| Actionneur |
tête rotatif à levier à galet |
| Matériau du galet |
Plastique |
| Durée de vie mécanique, min. |
5.000.000 manœuvres |
| Angle d'attaque, à gauche |
30 ° |
| Angle d'attaque, à droite |
30 ° |
| Course d'ouverture des contacts |
2 x 2,5 mm |
| Vitesse d'attaque, min. |
1 mm/min |
| Vitesse d'attaque, max. |
3 m/s |
| Remarque (vitesse d'attaque) |
Vitesse d'attaque pour un angle d'attaque vertical sur le poussoir |
| couple d'actionnement |
0,3 Nm |
Données mécaniques – technique de connexion
| Connecteur de raccordement |
Raccord fileté M20 x 1.5 |
| Section du câble, min. |
1,5 mm² |
| Section du câble, max. |
2,5 mm² |
| Remarque (section du câble) |
Toutes les indications relatives à la section du câble sont embouts compris. |
| Section des conducteurs |
13 AWG |
Données mécaniques - Dimensions
| Longueur du capteur |
43 mm |
| Largeur du capteur |
67 mm |
| Hauteur du capteur |
163 mm |
| Largeur du galet |
8,5 mm |
| Diamètre du galet |
20 mm |
Conditions ambiantes
| Etanchéité |
IP65 |
| Ambient temperature |
-30 ... +90 °C |
Conditions ambiantes - Valeur d'isolation
| Tension assignée d'isolement |
400 V |
Données électriques
| Courant nominal thermique |
10 A |
| Catégorie d'utilisation: AC-15 |
400 VAC |
| Catégorie d'utilisation: AC-15 |
4 A |
| Elément de commutation |
Contact de rupture |
| Remarque (elément de commutation) |
avec double rupture |
| Principe de commutation |
contacts à action dépendante |
| Matériau des contacts, électriques |
Argent |
Filtre de langue
Fiches techniques
Mode d'emploi (annexe/guide raccourci)
Certificat UL
Certification CCC
Télécharger la dernière version d'Adobe Reader

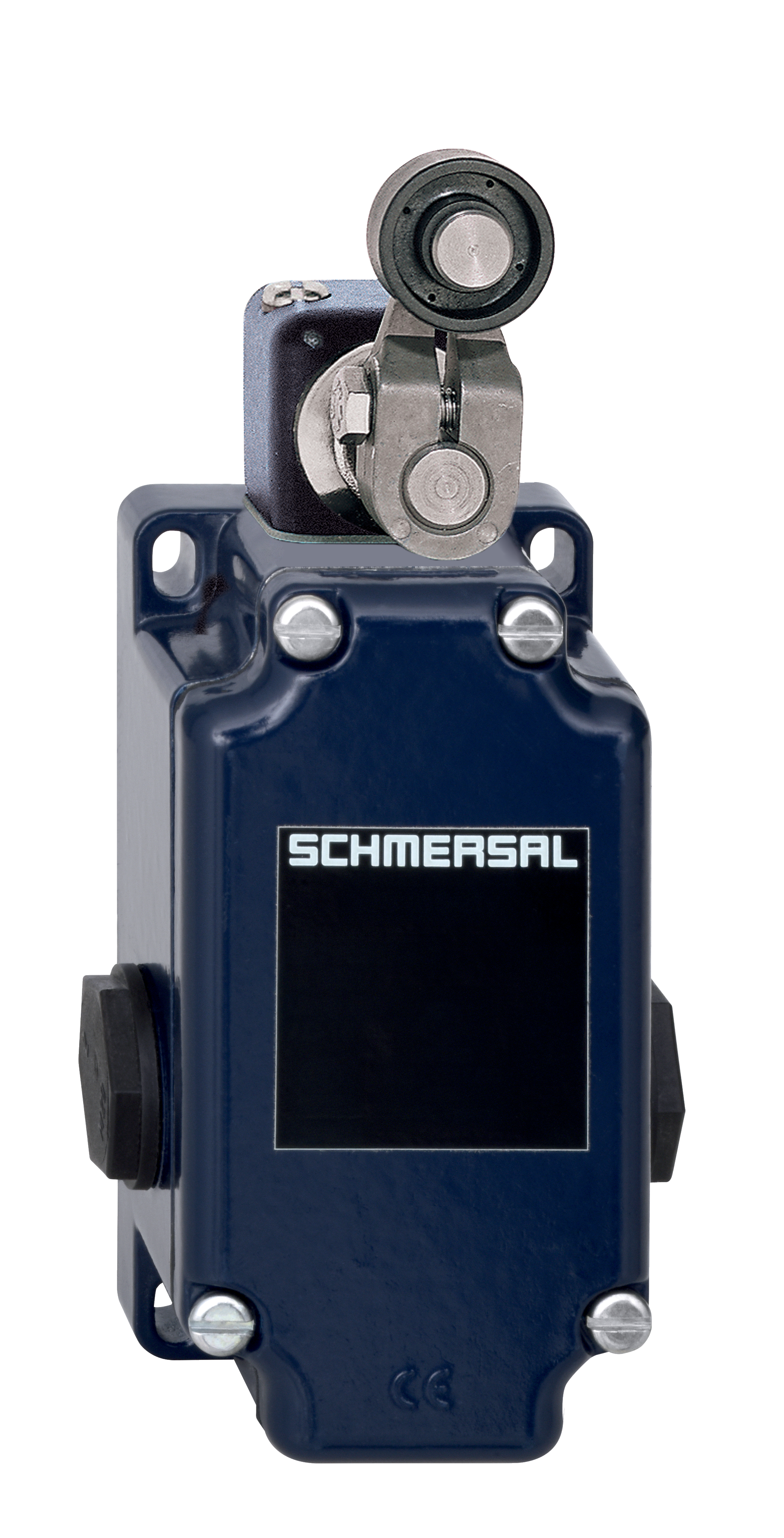

Photo du produit (photo individuelle de catalogue)
ID: kts16f06
| 913,1 kB | .jpg | 352.778 x 691.4440000000001 mm - 1000 x 1960 px - 72 dpi
| 102,0 kB | .png | 74.083 x 144.99200000000002 mm - 210 x 411 px - 72 dpi
| 28,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 9,8 MB | .png | 169.333 x 331.978 mm - 2000 x 3921 px - 300 dpi
| 30,5 kB | .jpg | 63.147000000000006 x 123.47200000000001 mm - 179 x 350 px - 72 dpi
Plan d'encombrement composant de base
Plan d'encombrement actionneur

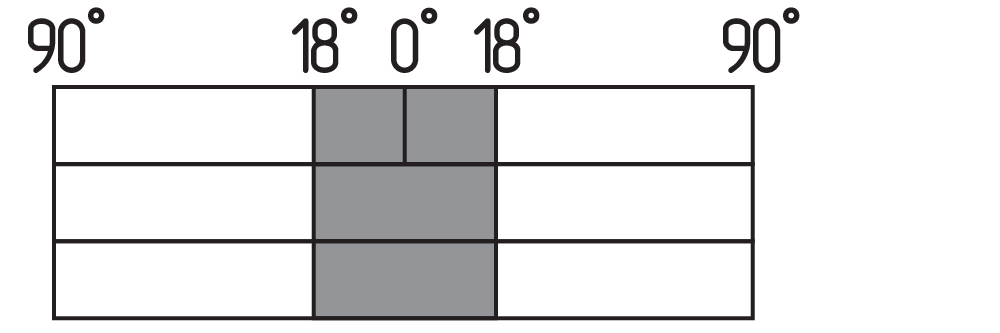

Diagramme des contacts
Contact fermé
Contact ouvert
Plage de réglage
Point de maintien
Course/angle d'ouverture forcéeDiagramme de contact
Surveillance du verrouillage Selon ISO 14119
contact NF à manoeuvre positive d'ouverture
actionné
non actionné
contact NO
contact NF
Principe de fonctionnement
| Déclaration UE de conformité |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Déclaration: | Par la présente, nous certifions que les composants identifiés ci-après répondent de par leur conception et leur construction aux exigences des Directives Européennes applicables. |
| Désignation du composant | M/T 015 M/T 016 M/T 017 |
| Type: | voir exemple de commande |
| Description du composant: | Fin de course |
| Directives pertinentes: | Directive Basse Tension | 2014/35/EU |
| Directive RoHS | 2011/65/EU |
| Normes appliquées: | DIN EN 60947-5-1:2010 |
| Représentant autorisé à préparer et composer la documentation technique: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Lieu et date de l'émission: | Wuppertal, le 22 mars 2017 |
 |
| Signature à l'effet d'engager la société Philip Schmersal Président Directeur Général |
