AZM190-B3/1x7,5
AZM190-B3/1x7,5
Descargas
Detalles de Pedidos
| Número de artículo de recambio |
101029968 |
| Descripción del tipo de producto |
AZM190-B3/1x7,5 |
| Número de artículo (Nº artículo) |
131029968 |
| EAN (European Article Number) |
8905236105746 |
| eCl@ss number, version 12.0 |
27-27-26-06 |
| eCl@ss number, version 11.0 |
27-27-26-06 |
| Número eCl@ss, versión 9.0 |
27-27-26-06 |
| ETIM number, version 7.0 |
EC001487 |
| ETIM number, version 6.0 |
EC001487 |
Propiedades Globales
| Nivel de codificación según EN ISO 14119 |
baja |
| Peso bruto |
80 g |
Datos mecánicos
| Radio de actuación, mínima |
250 mm |
| Actuador |
flexible |
Nota
| Nota (en general) |
Oś zawiasu powinna znajdować się 30 mm powyżej górnej krawędzi wyłącznika bezpieczeństwa, w tej samej płaszczyźnie minimalny promień najazdu aktywatora przy osłonach uchylnych równolegle do powierzchni aktywatora 250 mm Con el actuador pre-configurado a 7,5º |
Filtro de idiomas
Ficha técnica
Manual de instrucciones y declaración de conformidad
Descargar la versión actual de Adobe Reader

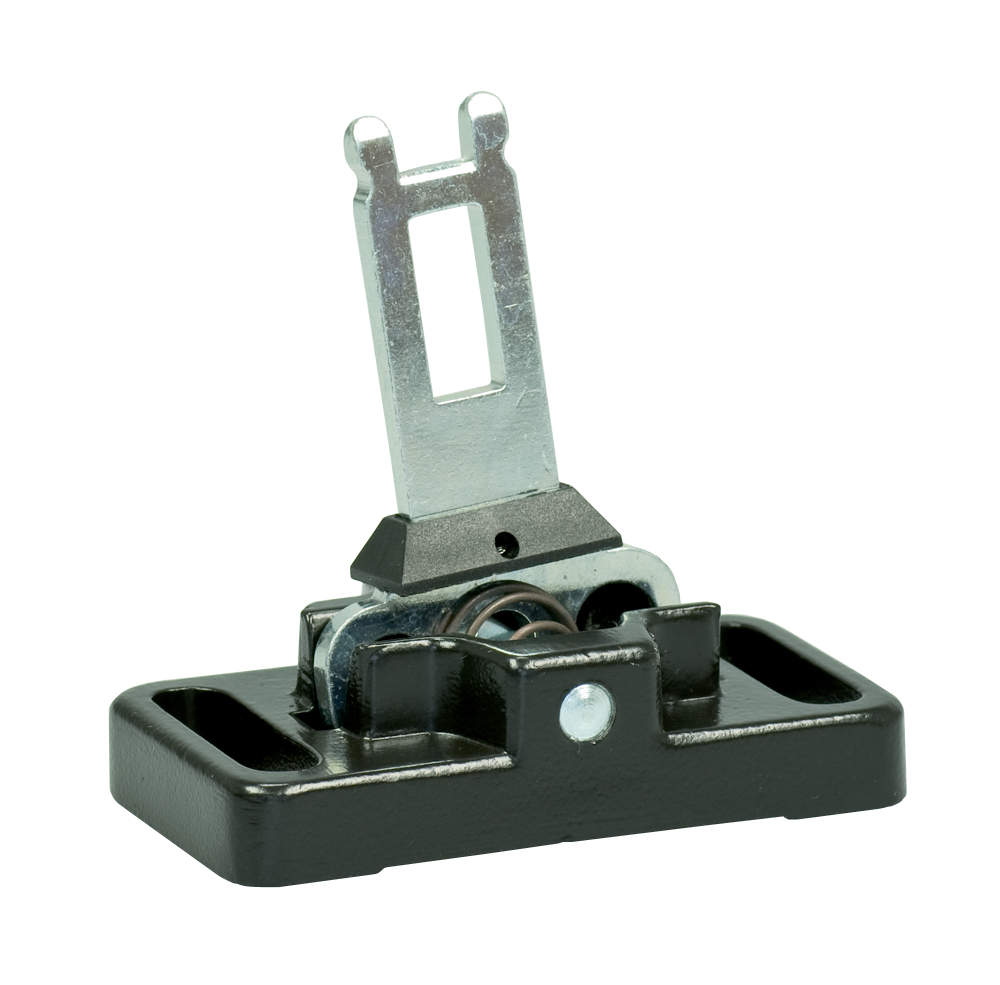

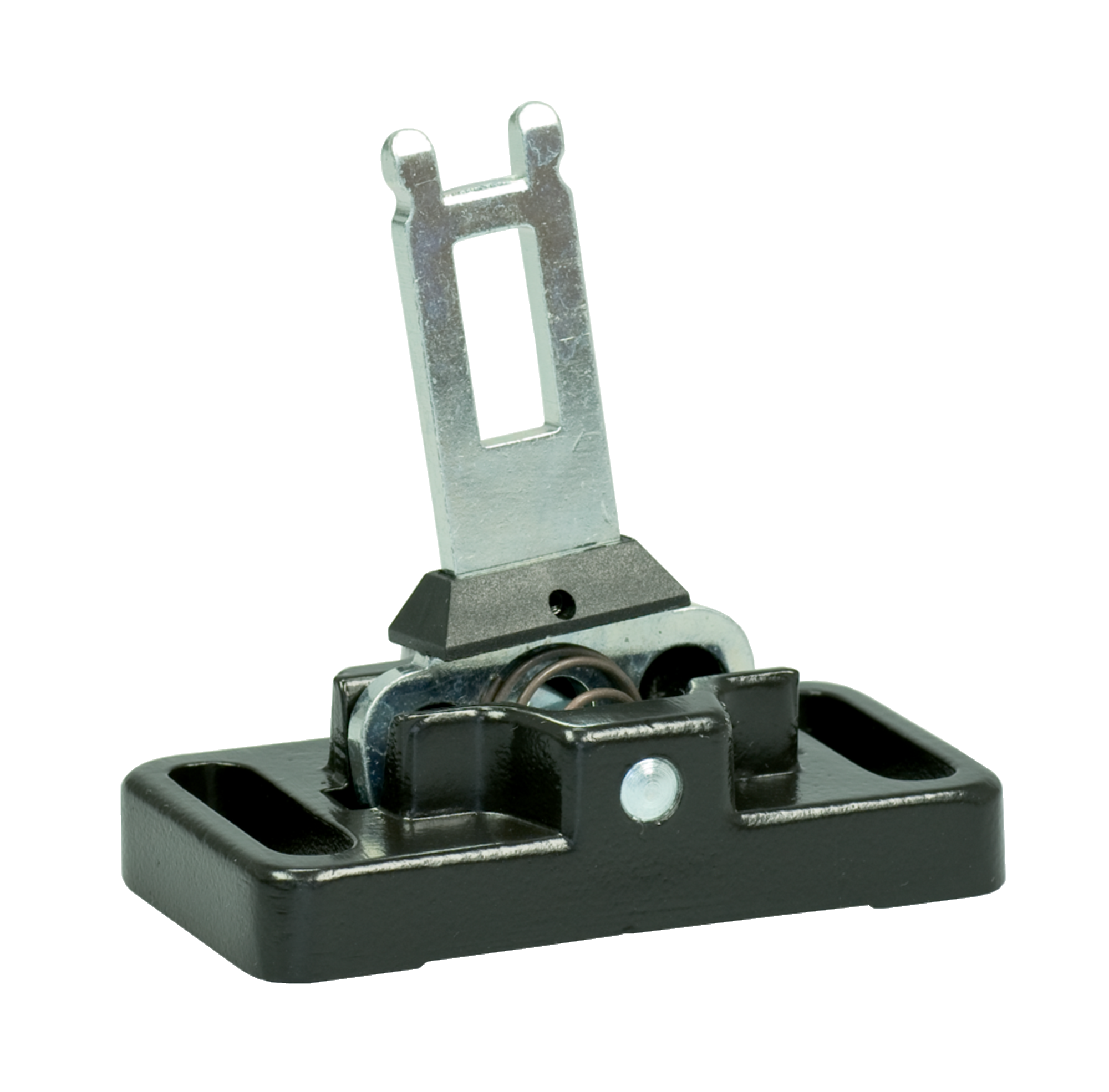

Foto de producto (foto individual de catálogo)
ID: kazm1f38
| 10,8 MB | .tif | 195.4 x 192.5 mm - 1954 x 1925 px - 254 dpi
| 297,6 kB | .jpg | 352.778 x 347.486 mm - 1000 x 985 px - 72 dpi
| 25,2 kB | .png | 74.083 x 73.025 mm - 210 x 207 px - 72 dpi
| 37,6 kB | .jpg | 123.47200000000001 x 121.70800000000001 mm - 350 x 345 px - 72 dpi
| 30,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

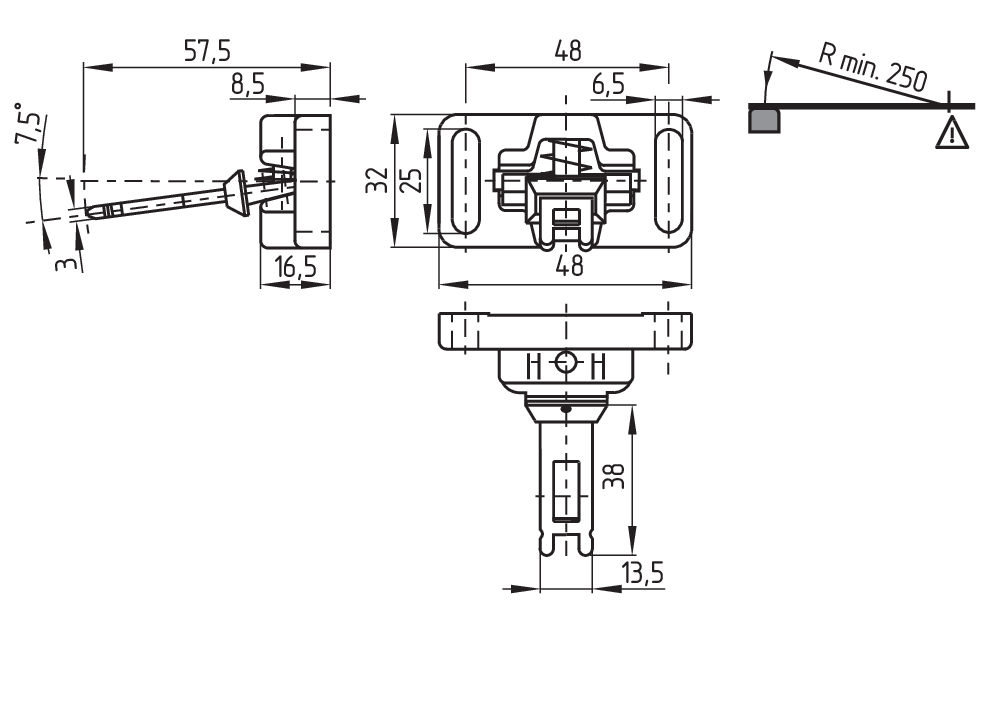

Dibujo dimensional Actuador
| Declaración de conformidad CE |  |
| Original | Schmersal India Private Limited G-7/1, MIDC, Ranjangaon Tal. Shirur, Dist. Pune – 412 220 Maharashtra India Internet: www.schmersal.in |
| Declaración: | Por el presente documento declaramos que debido a su concepción y tipo de construcción, las piezas relacionadas cumplen con los requisitos de las Directivas Europeas que se indican a continuación. |
| Denominación del producto: | AZM 190 |
| Modelo: | ver código de pedidos |
| Descripción de la pieza: | Enclavamiento con bloqueo por solenoide para funciones de seguridad (Dispositivo de bloqueo de seguridad por solenoide) |
| Directivas aplicables: | Directiva de Máquinas | 2006/42/CE |
| Directiva RoHS | 2011/65/UE |
| Normas aplicadas: | EN IEC 60947-5-1:2025 EN ISO 14119:2025 |
| Responsable de la recopilación de la documentación técnica: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Lugar y fecha de emisión: | Pune, 26. de enero de 2026 |
 |
| Firma legal Ramji Singh Director General |
Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú
Los datos e información anteriores se han verificado cuidadosamente. Las imágenes pueden diferir del original. Se pueden encontrar más datos técnicos en los manuales de instrucciones. Sujeto a cambios técnicos y errores.
