AZ/AZM201-B40-RTAG1P20
AZ/AZM201-B40-RTAG1P20
Detalles de Pedidos
| Descripción del tipo de producto |
AZ/AZM201-B40-RTAG1P20 |
| Número de artículo (Nº artículo) |
103016809 |
| EAN (European Article Number) |
4030661509723 |
| eCl@ss number, version 12.0 |
27-27-26-06 |
| eCl@ss number, version 11.0 |
27-27-26-06 |
| Número eCl@ss, versión 9.0 |
27-27-26-06 |
| ETIM number, version 7.0 |
EC001487 |
| ETIM number, version 6.0 |
EC001487 |
Aprobaciones - Normas
| Nota |
Certificación en combinación con AZ/AZM 201 |
Propiedades Globales
| Material de la caja |
Plástico, termoplástico reforzado con fibra de vidrio, auto-extinguible |
| Material de la actuador |
Fundición inyectada de cinc |
| Material del mando |
Aluminio, protección de plástico |
| Material del desbloqueo de escape |
Metal, recubierto de plástico |
| Peso bruto |
1.819 g |
Datos generales - Características
| Dispositivo de desbloqueo de escape |
Sí |
| Sensor de detección de puerta |
Sí |
Datos mecánicos
| Manilla |
Manilla |
| Vida mecánica, mínima |
1.000.000 Maniobras |
| Bisagra de la puerta |
A la derecha |
| Fuerza de bloqueo FZh según EN ISO 14119 |
2.000 N |
| Fuerza de bloqueo Fmax, máxima |
2.600 N |
| Actuador montado |
Exterior |
Datos mecánicos - Dimensiones
| Longitud del actuador |
94 mm |
| Anchura del actuador |
230 mm |
| Alta del actuador |
115 mm |
| Length of the emergency exit |
60 mm |
| Anchura de desbloqueo de escape |
115 mm |
| Altura de desbloqueo de escape |
115 mm |
Filtro de idiomas
Ficha técnica
Manual de instrucciones y declaración de conformidad
Descargar la versión actual de Adobe Reader

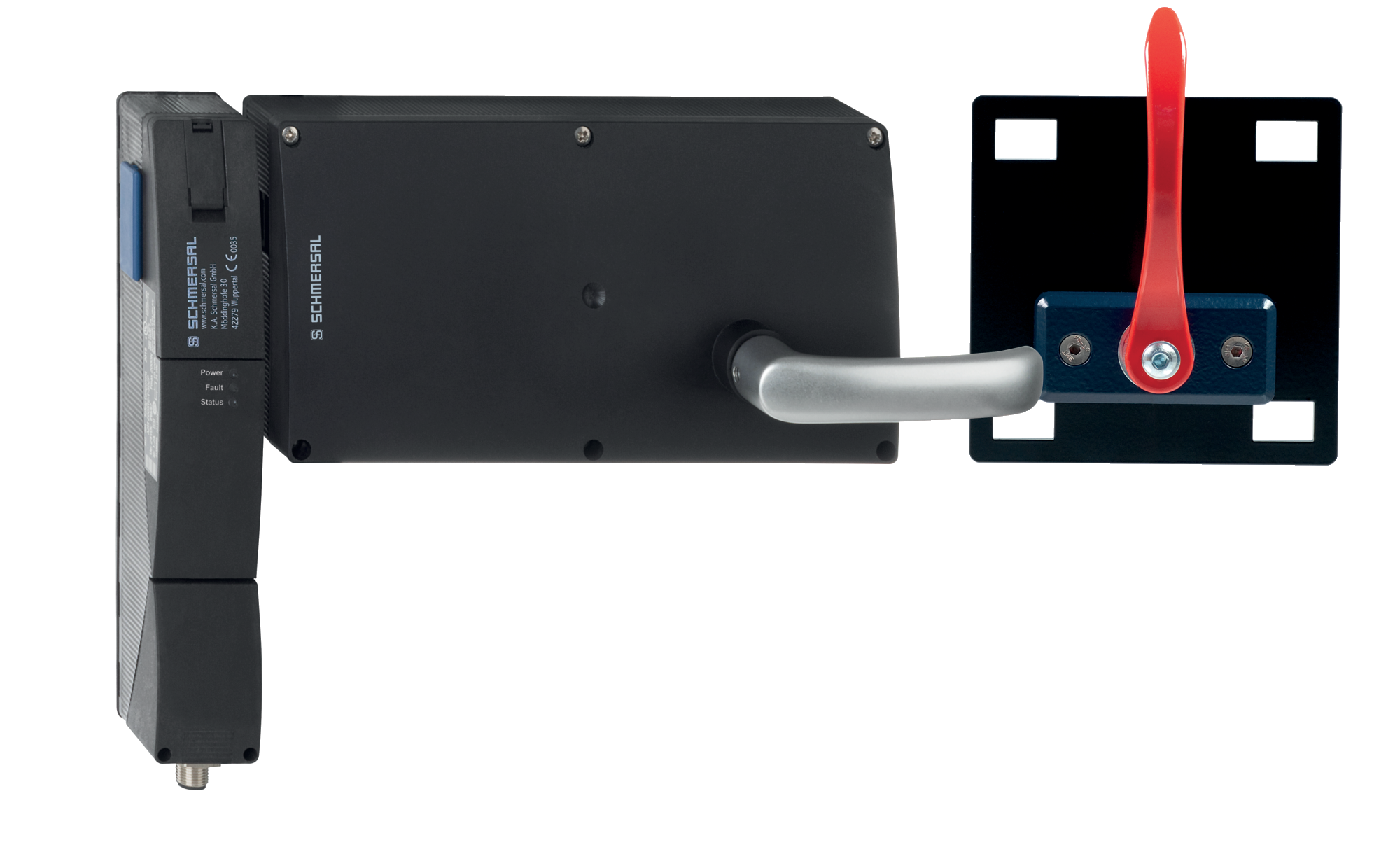

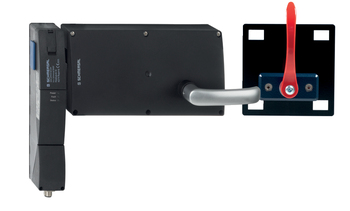

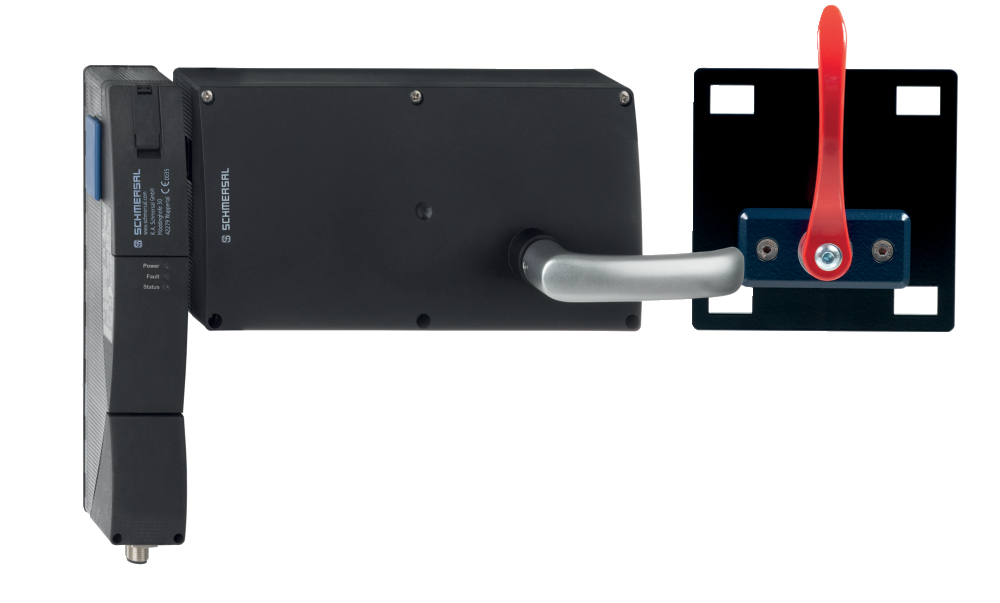

Foto de producto (foto individual de catálogo)
