AZ/AZM201-B30-RTAG1P30
AZ/AZM201-B30-RTAG1P30
| Descripción del tipo de producto: AZ/AZM201-B30-(1)T(2)(3)(4)-(5) |
| (1) | |
| L | Bisagra de la puerta en el lado izquierda |
| R | Bisagra de la puerta en el lado derecho |
| (2) | |
| A | para el montaje exterior |
| I | para el montaje interior |
| (3) | |
| G1 | con maneta |
| G2 | con pomo giratorio |
| (4) | |
| P1 | con desbloqueo de emergencia (anti-pánico) |
| P20 | con desbloqueo de emergencia (anti-pánico) metálico (sólo posible para el montaje exterior) |
| P25 | con desbloqueo de emergencia (anti-pánico) maneta embutida (sólo posible para el montaje exterior) |
| P30/P31 | con barras de bloqueo (sólo posible para el montaje exterior) |
| (5) | |
| sin | sin pieza de bloqueo |
| SZ | con pieza de bloqueo (sólo posible para el montaje exterior) |
- para puertas con bisagra a la derecha
- con Manivela
- Actuado para resguardos con bisagra
- Operación simple y intuitiva
- Sin riesgo de lesiones por el actuador sobresaliente
- No se requiere manillas adicionales
- No sobrepasa dentro de la apertura de la puerta
Detalles de Pedidos
| Descripción del tipo de producto |
AZ/AZM201-B30-RTAG1P30 |
| Número de artículo (Nº artículo) |
103015823 |
| EAN (European Article Number) |
4030661504254 |
| eCl@ss number, version 12.0 |
27-27-26-06 |
| eCl@ss number, version 11.0 |
27-27-26-06 |
| Número eCl@ss, versión 9.0 |
27-27-26-06 |
| ETIM number, version 7.0 |
EC001487 |
| ETIM number, version 6.0 |
EC001487 |
Aprobaciones - Normas
| Nota |
Certificación en combinación con AZ/AZM 201 |
Propiedades Globales
| Material de la caja |
Plástico reforzado con fibra de vidrio |
| Material de la actuador |
Fundición inyectada de cinc |
| Material del mando |
Aluminio, protección de plástico |
| Peso bruto |
3.828 g |
Datos mecánicos
| Manilla |
Manilla |
| Vida mecánica, mínima |
1.000.000 Maniobras |
| Bisagra de la puerta |
A la derecha |
| Fuerza de bloqueo FZh según EN ISO 14119 |
5.500 N |
| Fuerza de bloqueo Fmax, máxima |
7.150 N |
| Actuador montado |
Exterior |
Datos mecánicos - Dimensiones
| Longitud del actuador |
94 mm |
| Anchura del actuador |
115 mm |
| Alta del actuador |
115 mm |
| Longitud de las barras de bloqueo |
44 mm |
| Anchura de las barras de bloqueo |
75 mm |
| Altura de las barras de bloqueo |
2.600 mm |
| Nota (Altura de las barras de bloqueo) |
el cliente tiene la posibilidad de cortar las barras de bloqueo |
Incluido en el suministro
| Incluido en el suministro |
Unidad de actuador AZ/AZM 201-B30 incl. barra cuadrada Candado de barra con chapa-guía 4 tornillos de cabeza avellanada M5 x 10 4 piezas en U 2 tuercas hexagonales M8 2 barras de bloqueo, 1200 mm, galvanizadas Contra-soporte (en P30) o respectivamente desbloqueo de escape completo (en P31) |
Filtro de idiomas
Ficha técnica
Manual de instrucciones y declaración de conformidad
Descargar la versión actual de Adobe Reader

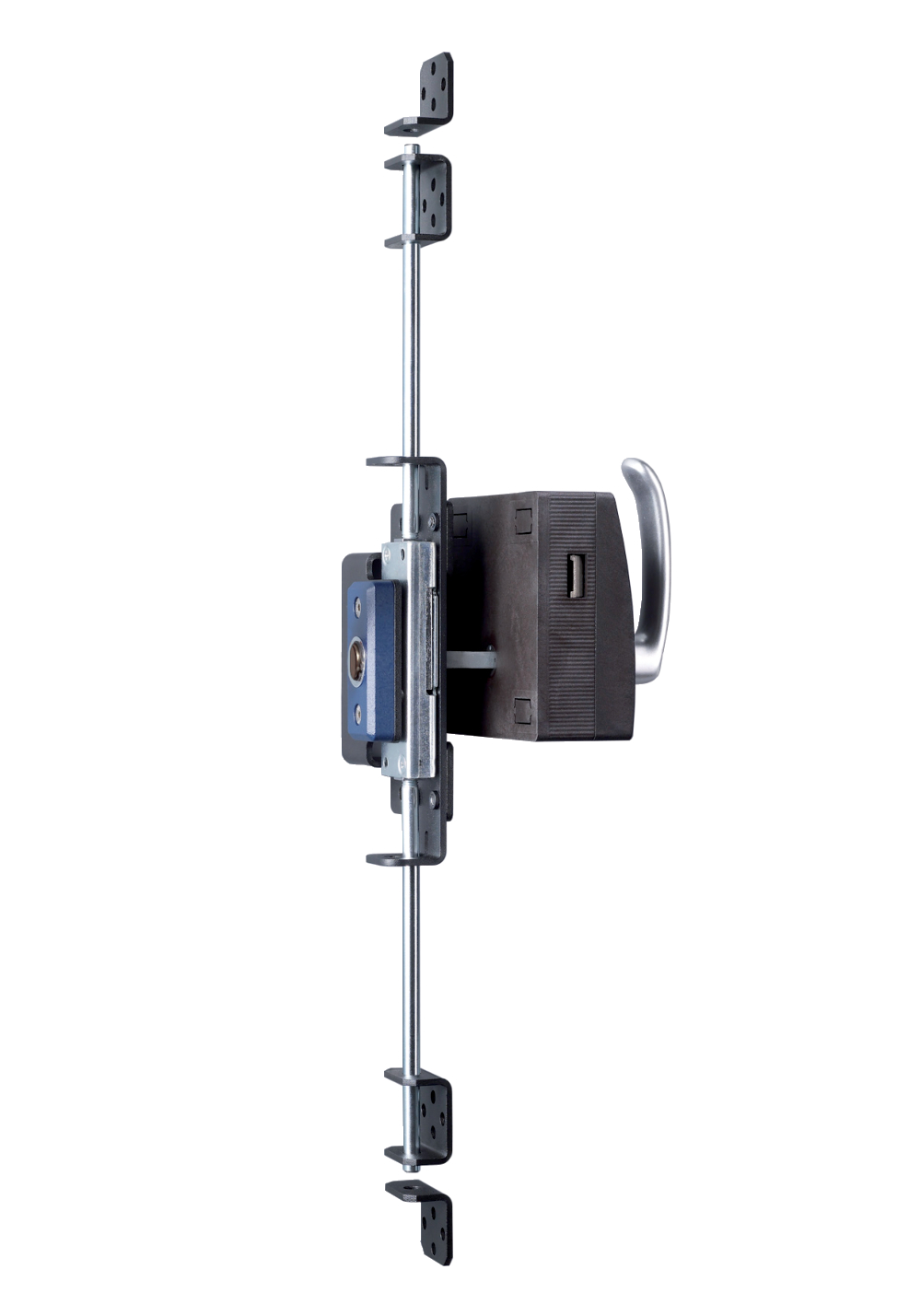

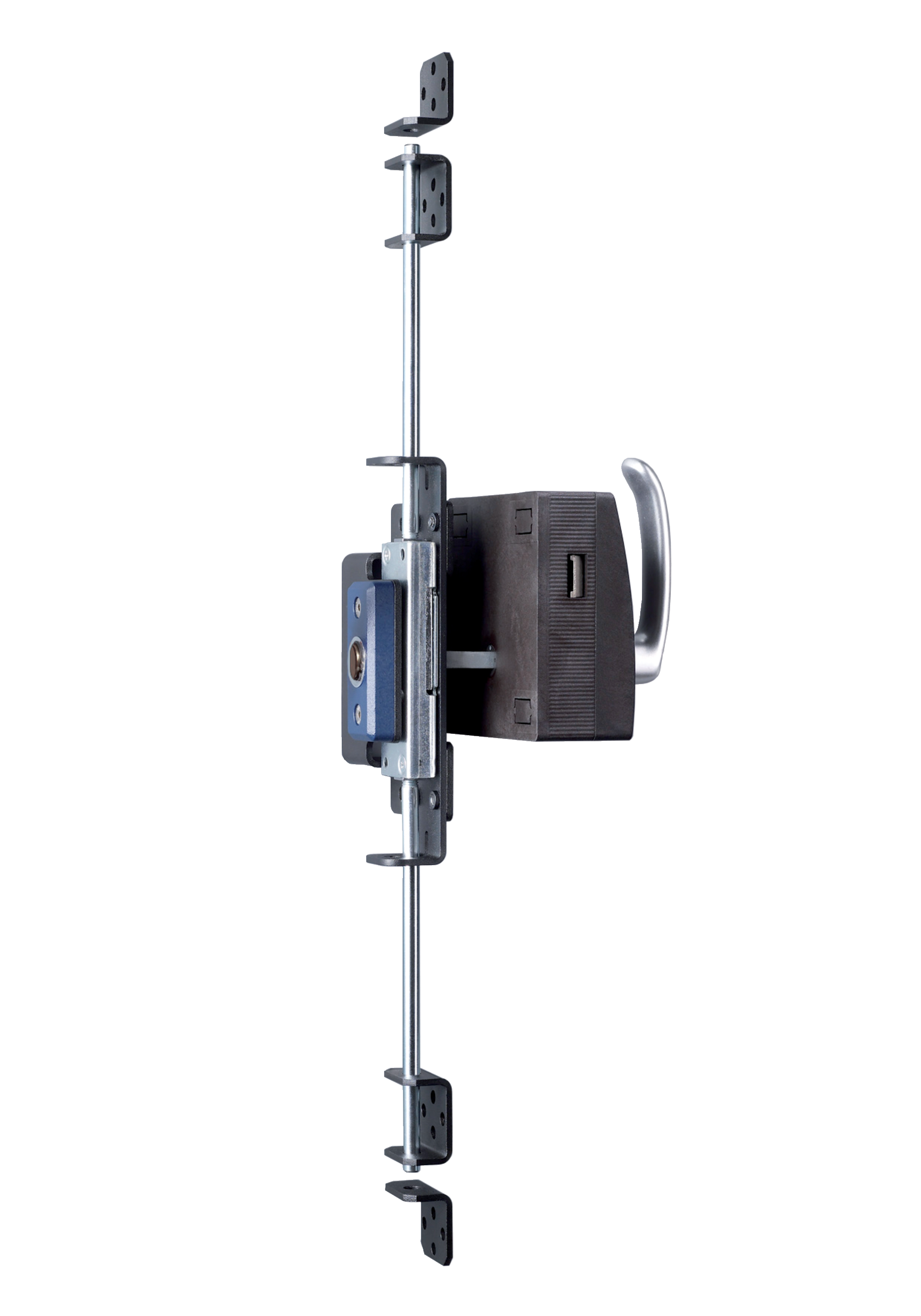

Foto de producto (foto individual de catálogo)
ID: kazm2f81
| 15,7 kB | .png | 74.083 x 105.833 mm - 210 x 300 px - 72 dpi
| 186,8 kB | .jpg | 352.778 x 504.119 mm - 1000 x 1429 px - 72 dpi
| 14,9 kB | .jpg | 86.431 x 123.47200000000001 mm - 245 x 350 px - 72 dpi
| 11,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 1,4 MB | .png | 169.333 x 241.977 mm - 2000 x 2858 px - 300 dpi
Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú
Los datos e información anteriores se han verificado cuidadosamente. Las imágenes pueden diferir del original. Se pueden encontrar más datos técnicos en los manuales de instrucciones. Sujeto a cambios técnicos y errores.
