TV7H 015-02Y
TV7H 015-02Y
Downloads
- 3 Leitungseinführung M 20 x 1.5
- Metallgehäuse
- 2 Kontakte
- 67 mm x 75 mm x 43 mm (Grundgerät)
- Betätigungsvorsatz nachträglich um 4 x 90º umsetzbar
- Betätiger stufenlos um 360º einstellbar
- Betätiger ist um 180º auf Welle umsetzbar
Bestelldaten
| Hinweis (Lieferfähigkeit) |
Nicht mehr lieferbar! |
| Produkt-Typbezeichnung |
TV7H 015-02Y |
| Artikelnummer (Bestellnummer) |
101059268 |
| EAN (European Article Number) |
4030661035253 |
| eCl@ss Nummer, Version 12.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 11.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-01 |
| ETIM Nummer, Version 7.0 |
EC000030 |
| ETIM Nummer, Version 6.0 |
EC000030 |
Zulassungen - Vorschriften
| Zertifikate |
CCC |
Allgemeine Daten
| Vorschriften |
EN IEC 60947-5-1 |
| Wirkprinzip |
mechanisch |
| Stößelform |
Rolle |
| Werkstoff des Gehäuses |
Leichtmetall-Druckguss, lackiert |
| Werkstoff der Gehäusebeschichtung |
lackiert |
| Bruttogewicht |
449 g |
Allgemeine Daten - Eigenschaften
| Anzahl der Öffner |
2 |
Mechanische Daten
| Betätigungselement |
Rollenschwenkhebel |
| Werkstoff der Rolle |
Kunststoff |
| Mechanische Lebensdauer, minimum |
5.000.000 Schaltspiele |
| Anfahrwinkel, von links |
30 ° |
| Anfahrwinkel, von rechts |
30 ° |
| Kontaktöffnungsweite |
2 x 2,5 mm |
| Betätigungsgeschwindigkeit, minimum |
1 mm/min |
| Betätigungsgeschwindigkeit, maximum |
3 m/s |
| Hinweis (Betätigungsgeschwindigkeit) |
Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel |
| Betätigungsdrehmoment |
0,2 Nm |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Schraubanschluss M20 x 1.5 |
| Anschlussquerschnitt, maximum |
2,5 mm² |
| Hinweis |
Alle Angaben einschließlich Aderendhülsen. |
| Aderquerschnitt |
13 AWG |
Mechanische Daten - Abmessungen
| Länge des Sensors |
43 mm |
| Breite des Sensors |
67 mm |
| Höhe des Sensors |
228 mm |
| Breite der Rolle |
9 mm |
| Durchmesser der Rolle |
36 mm |
Umgebungsbedingungen
| Schutzart |
IP65 |
| Umgebungstemperatur |
-30 ... +90 °C |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
400 V |
Elektrische Daten
| Thermischer Dauerstrom |
10 A |
| Spannung, Gebrauchskategorie AC-15 |
400 VAC |
| Strom, Gebrauchskategorie AC-15 |
4 A |
| Schaltelement |
Öffner (NC) |
| Hinweis (Schaltelement) |
mit Doppelunterbrechung |
| Schaltprinzip |
Schleichschaltung |
| Werkstoff der Kontakte, elektrisch |
Silber |
Sprachfilter
Datenblatt
Betriebsanleitung (Beiblatt/Kurzanleitung)
CCC-Zertifikat
Download der aktuellen Version von Adobe Reader

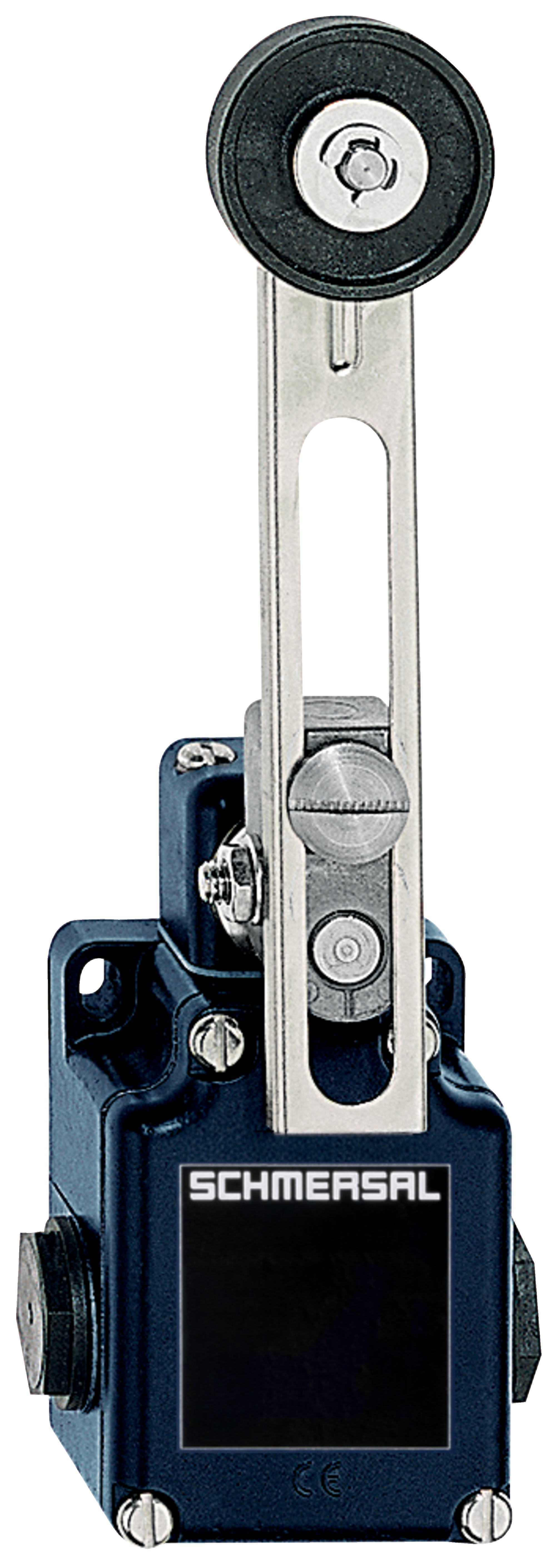

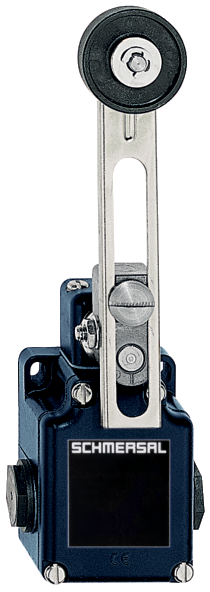

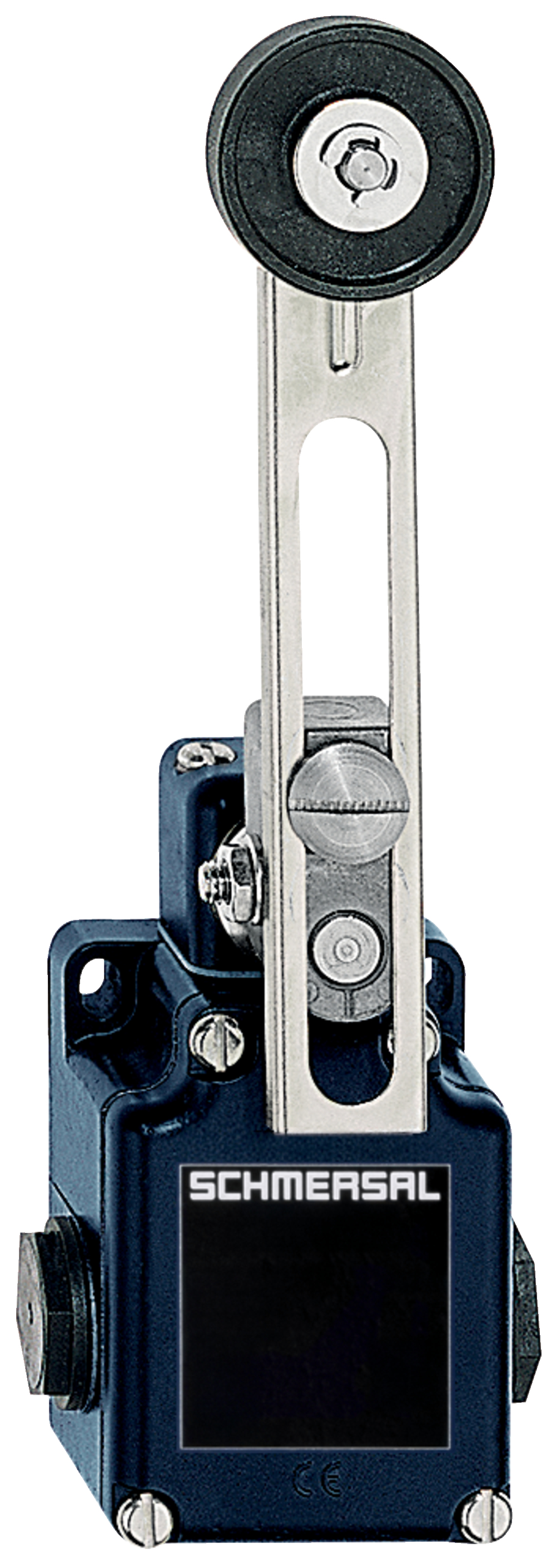

Produktbild (Katalogeinzelphoto )
ID: kt15hfo4
| 951,5 kB | .jpg | 352.778 x 995.186 mm - 1000 x 2821 Pixel - 72 dpi
| 180,2 kB | .png | 74.083 x 208.84400000000002 mm - 210 x 592 Pixel - 72 dpi
| 33,7 kB | .jpg | 43.744 x 123.47200000000001 mm - 124 x 350 Pixel - 72 dpi
| 25,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 11,9 MB | .png | 166.55700000000002 x 469.942 mm - 2000 x 5643 Pixel - 305 dpi
Maßzeichnung Grundgerät

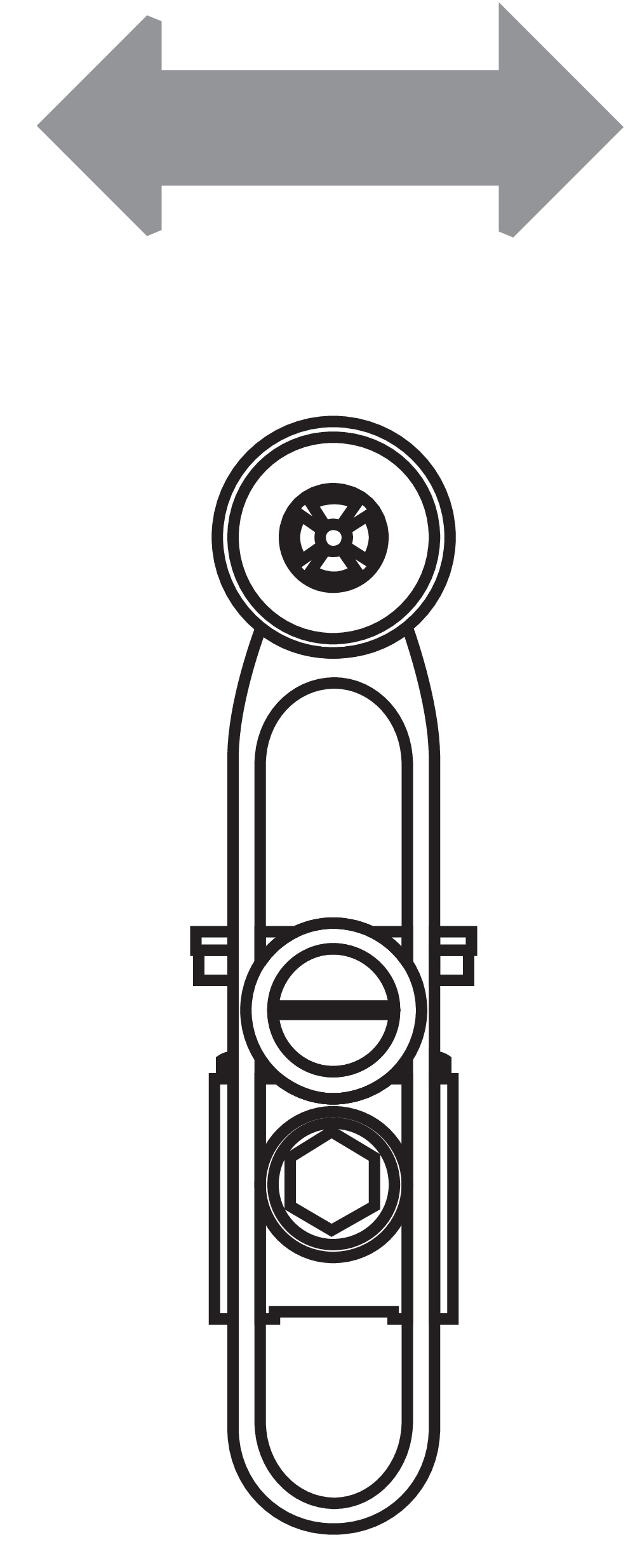

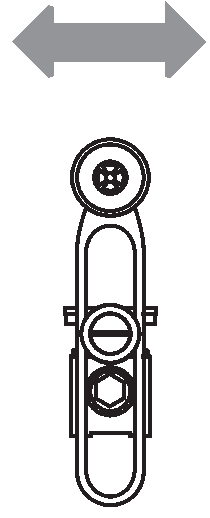

Maßzeichnung Betätiger

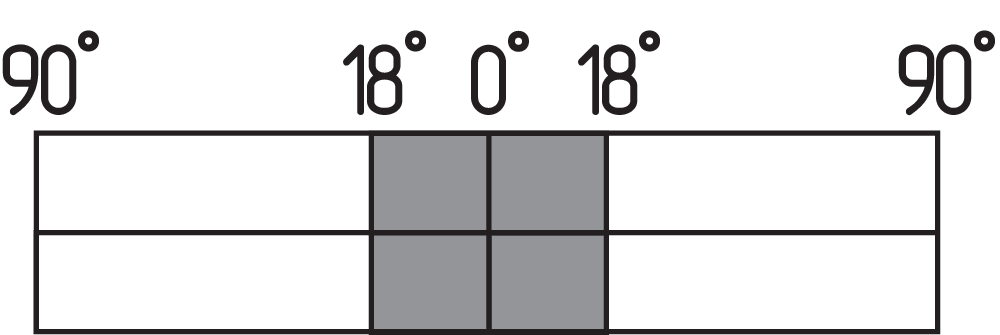

Schaltwegdiagramm
Kontakt geschlossen
 Kontakt geöffnet
 Einstellbereich
 Rastpunkt
 Zwangsöffungsweg/- winkelKontaktbild
Überwachung der Zuhaltung gem. ISO 14119
zwangsöffnender Öffnerkontakt
betätigt
unbetätigt
Schließerkontakt
Öffnerkontakt
131059268 TV7H 015-02Y
