TS 015-02Y-M20
TS 015-02Y-M20
Downloads
| Produkt-Typbezeichnung: (1)(2) 015-(3)Y-(4) |
| (1) | |
| T | Schleichschaltung (nicht für AF/S) |
| M | Sprungschaltung |
| (2) | |
| S | Druckbolzen S |
| 2S | Teleskopdruckbolzen 2S |
| K | Rollenhebel K |
| 2K | Kipphebel 2K |
| 3K | Winkelhebel 3K |
| 8H | Rollenschwenkhebel 8H |
| 7H | Rollenschwenkhebel 7H |
| 10H | Stabschwenkhebel 10H |
| H | Rollenschwenkhebel H |
| 4H | Federstabschwenkhebel 4H |
| 2H | Blattfederschwenkhebel 2H |
| 3H | Rollenschwenkhebel 3H |
| 9H | Stabschwenkhebel 9H |
| 6H | Blattfederschwenkhebel 6H |
| (3) | |
| 11 | 1 Schließer (NO) / 1 Öffner (NC) |
| 02 | 2 Öffner (NC) |
| 20 | 2 Schließer (NO) |
| (4) | |
| UE | Schleichschaltung mit Ãœberdeckung |
| H | Schleichschaltung mit Staffelung |
| C | Magnetische Blasung |
- 3 Leitungseinführung M 20 x 1.5
- Metallgehäuse
- 2 Kontakte
- 67 mm x 75 mm x 43 mm (Grundgerät)
Bestelldaten
| Hinweis (Lieferfähigkeit) |
Nicht mehr lieferbar! |
| Produkt-Typbezeichnung |
TS 015-02Y-M20 |
| Artikelnummer (Bestellnummer) |
101175239 |
| EAN (European Article Number) |
4030661304540 |
| eCl@ss Nummer, Version 12.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 11.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-01 |
| ETIM Nummer, Version 7.0 |
EC000030 |
| ETIM Nummer, Version 6.0 |
EC000030 |
Zulassungen - Vorschriften
| Zertifikate |
CCC |
Allgemeine Daten
| Vorschriften |
EN IEC 60947-5-1 |
| Wirkprinzip |
mechanisch |
| Stößelform |
Kugel |
| Werkstoff des Gehäuses |
Leichtmetall-Druckguss, lackiert |
| Werkstoff der Gehäusebeschichtung |
lackiert |
| Bruttogewicht |
260 g |
Allgemeine Daten - Eigenschaften
| Anzahl der Öffner |
2 |
Mechanische Daten
| Betätigungselement |
Druckbolzen |
| Mechanische Lebensdauer, minimum |
5.000.000 Schaltspiele |
| Anfahrwinkel |
20 ° |
| Betätigungskraft |
11 N |
| Kontaktöffnungsweite |
2 x 2,5 mm |
| Betätigungsgeschwindigkeit, minimum |
1 mm/min |
| Betätigungsgeschwindigkeit, maximum |
1 m/s |
| Hinweis (Betätigungsgeschwindigkeit) |
Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Schraubanschluss M20 x 1.5 |
| Anschlussquerschnitt, maximum |
2,5 mm² |
| Hinweis |
Alle Angaben einschließlich Aderendhülsen. |
| Aderquerschnitt |
13 AWG |
Mechanische Daten - Abmessungen
| Länge des Sensors |
43 mm |
| Breite des Sensors |
67 mm |
| Höhe des Sensors |
86 mm |
| Durchmesser des Stössels |
6 mm |
Umgebungsbedingungen
| Schutzart |
IP65 |
| Umgebungstemperatur |
-30 ... +90 °C |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
400 V |
Elektrische Daten
| Thermischer Dauerstrom |
10 A |
| Spannung, Gebrauchskategorie AC-15 |
400 VAC |
| Strom, Gebrauchskategorie AC-15 |
4 A |
| Schaltelement |
Öffner (NC) |
| Hinweis (Schaltelement) |
mit Doppelunterbrechung |
| Schaltprinzip |
Schleichschaltung |
| Werkstoff der Kontakte, elektrisch |
Silber |
Hinweis
| Hinweis (Allgemein) |
Seitliche Betätigung sollte vermieden werden, da hierdurch die Lebensdauer des Positionsschalters erheblich reduziert wird. |
Sprachfilter
Datenblatt
Betriebsanleitung (Beiblatt/Kurzanleitung)
CCC-Zertifikat
Download der aktuellen Version von Adobe Reader

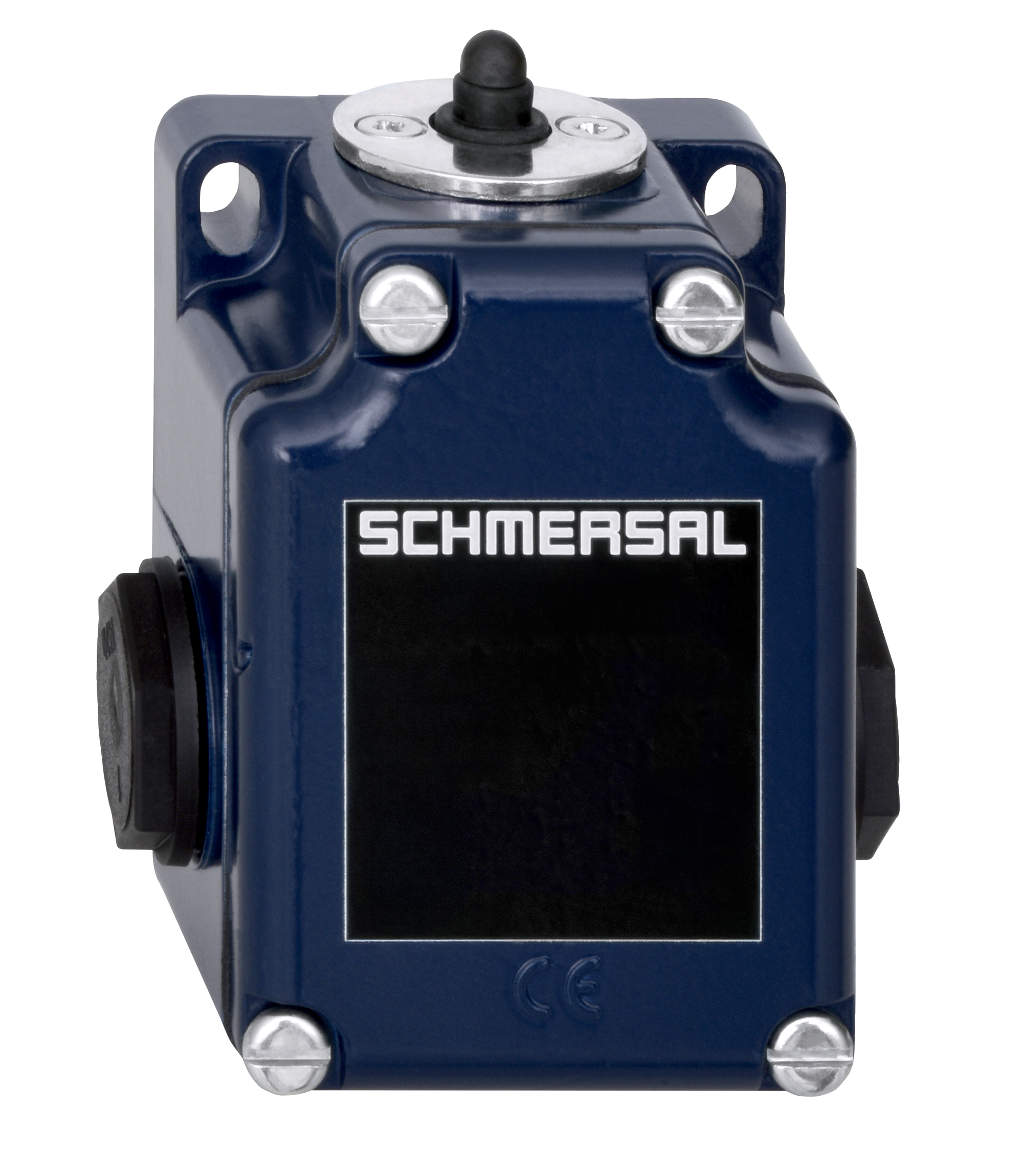

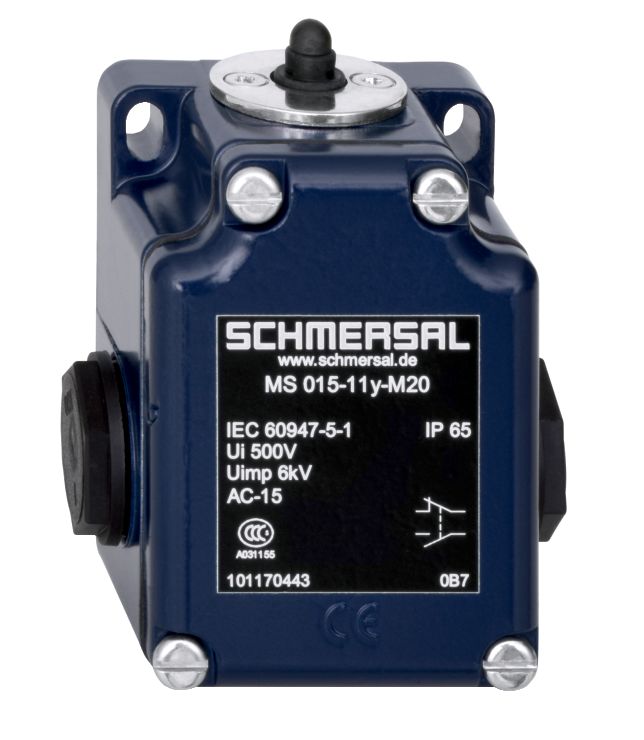

Produktbild (Katalogeinzelphoto )
ID: KT15SF01
| 45,7 kB | .jpg | 227.18900000000002 x 261.05600000000004 mm - 644 x 740 Pixel - 72 dpi
| 588,4 kB | .jpg | 352.425 x 405.34200000000004 mm - 999 x 1149 Pixel - 72 dpi
| 72,9 kB | .png | 74.083 x 85.019 mm - 210 x 241 Pixel - 72 dpi
| 58,2 kB | .jpg | 107.244 x 123.47200000000001 mm - 304 x 350 Pixel - 72 dpi
| 54,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 6,7 MB | .png | 169.333 x 194.649 mm - 2000 x 2299 Pixel - 300 dpi
Maßzeichnung Grundgerät
Maßzeichnung Betätiger

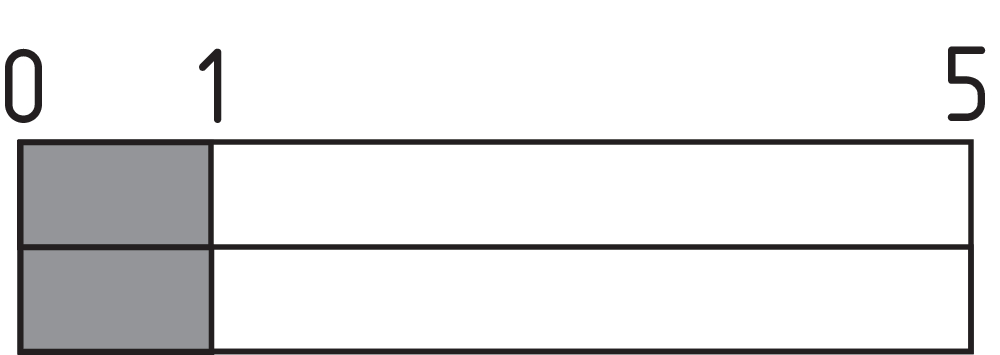

Schaltwegdiagramm
Kontakt geschlossen
 Kontakt geöffnet
 Einstellbereich
 Rastpunkt
 Zwangsöffungsweg/- winkelKontaktbild
Überwachung der Zuhaltung gem. ISO 14119
zwangsöffnender Öffnerkontakt
betätigt
unbetätigt
Schließerkontakt
Öffnerkontakt
131175239 TS 015-02Y-M20
- 3 Leitungseinführung M 20 x 1.5
- Metallgehäuse
- 2 Kontakte
- 67 mm x 75 mm x 43 mm (Grundgerät)
| EU-Konformitätserklärung |   |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Erklärung: | Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen. |
| Bezeichnung des Bauteils: | M/T 015 M/T 016 M/T 017 |
| Typ: | siehe Typenschlüssel |
| Beschreibung des Bauteils: | Endschalter |
| Einschlägige Richtlinien: | Niederspannungsrichtlinie | 2014/35/EU |
| Â | RoHS-Richtlinie | 2011/65/EU |
| Angewandte Normen: | DIN EN 60947-5-1:2010 |
| Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Ort und Datum der Ausstellung: | Wuppertal, 22. März 2017 |
| Â |  |
|  | Rechtsverbindliche Unterschrift Philip Schmersal Geschäftsführer |
K.A. Schmersal GmbH & Co. KG, Möddinghofe 30, 42279 Wuppertal
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
Generiert am: 17.04.2026, 18:56
