T2S 015-02Y
T2S 015-02Y
Downloads
- 3 Leitungseinführung M 20 x 1.5
- Metallgehäuse
- 2 Kontakte
- 67 mm x 75 mm x 43 mm (Grundgerät)
- mit vergrößertem Nachlauf
- Betätiger mit eingelassener Kugel aus nichtrostendem Stahl
Bestelldaten
| Hinweis (Lieferfähigkeit) |
Nicht mehr lieferbar! |
| Produkt-Typbezeichnung |
T2S 015-02Y |
| Artikelnummer (Bestellnummer) |
101054855 |
| EAN (European Article Number) |
4030661002033 |
| eCl@ss Nummer, Version 12.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 11.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-01 |
| ETIM Nummer, Version 7.0 |
EC000030 |
| ETIM Nummer, Version 6.0 |
EC000030 |
Zulassungen - Vorschriften
| Zertifikate |
CCC |
Allgemeine Daten
| Vorschriften |
EN IEC 60947-5-1 |
| Wirkprinzip |
mechanisch |
| Stößelform |
Kugel |
| Werkstoff des Gehäuses |
Leichtmetall-Druckguss, lackiert |
| Werkstoff der Gehäusebeschichtung |
lackiert |
| Bruttogewicht |
329 g |
Allgemeine Daten - Eigenschaften
| Anzahl der Öffner |
2 |
Mechanische Daten
| Betätigungselement |
Druckbolzen |
| Mechanische Lebensdauer, minimum |
5.000.000 Schaltspiele |
| Anfahrwinkel |
20 ° |
| Betätigungskraft |
11 N |
| Kontaktöffnungsweite |
2 x 2,5 mm |
| Betätigungsgeschwindigkeit, minimum |
1 mm/min |
| Betätigungsgeschwindigkeit, maximum |
1 m/s |
| Hinweis (Betätigungsgeschwindigkeit) |
Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Schraubanschluss M20 x 1.5 |
| Anschlussquerschnitt, maximum |
2,5 mm² |
| Hinweis |
Alle Angaben einschließlich Aderendhülsen. |
| Aderquerschnitt |
13 AWG |
Mechanische Daten - Abmessungen
| Länge des Sensors |
43 mm |
| Breite des Sensors |
67 mm |
| Höhe des Sensors |
130 mm |
| Durchmesser des Stössels |
10 mm |
Umgebungsbedingungen
| Schutzart |
IP65 |
| Umgebungstemperatur |
-30 ... +90 °C |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
400 V |
Elektrische Daten
| Thermischer Dauerstrom |
10 A |
| Spannung, Gebrauchskategorie AC-15 |
400 VAC |
| Strom, Gebrauchskategorie AC-15 |
4 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
4 A |
| Schaltelement |
Öffner (NC) |
| Hinweis (Schaltelement) |
mit Doppelunterbrechung |
| Schaltprinzip |
Schleichschaltung |
| Werkstoff der Kontakte, elektrisch |
Silber |
Hinweis
| Hinweis (Allgemein) |
Seitliche Betätigung sollte vermieden werden, da hierdurch die Lebensdauer des Positionsschalters erheblich reduziert wird. |
Sprachfilter
Datenblatt
Betriebsanleitung (Beiblatt/Kurzanleitung)
CCC-Zertifikat
Download der aktuellen Version von Adobe Reader

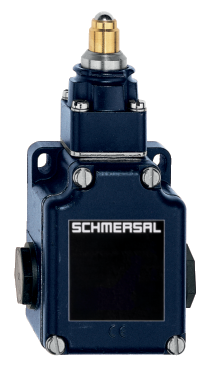

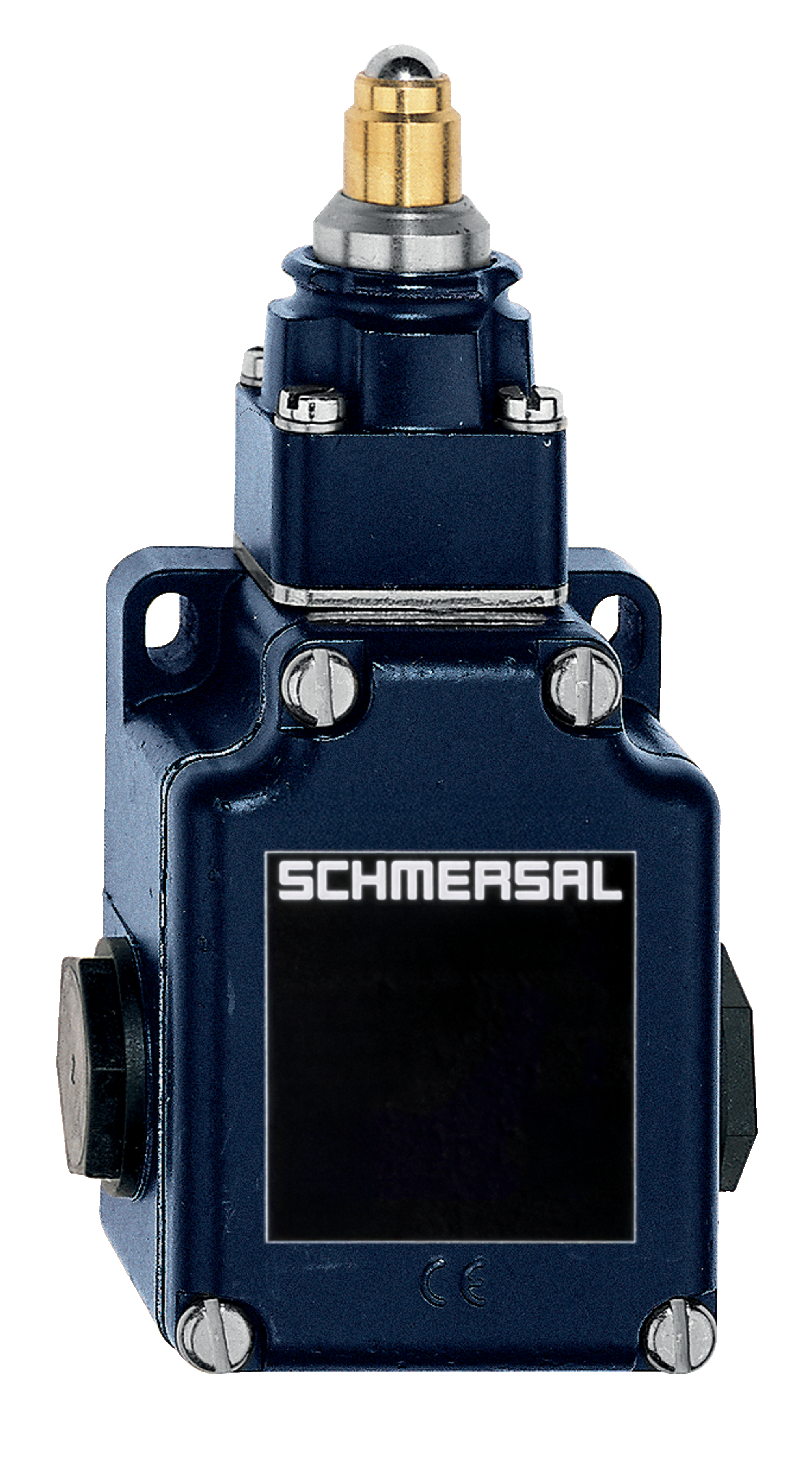

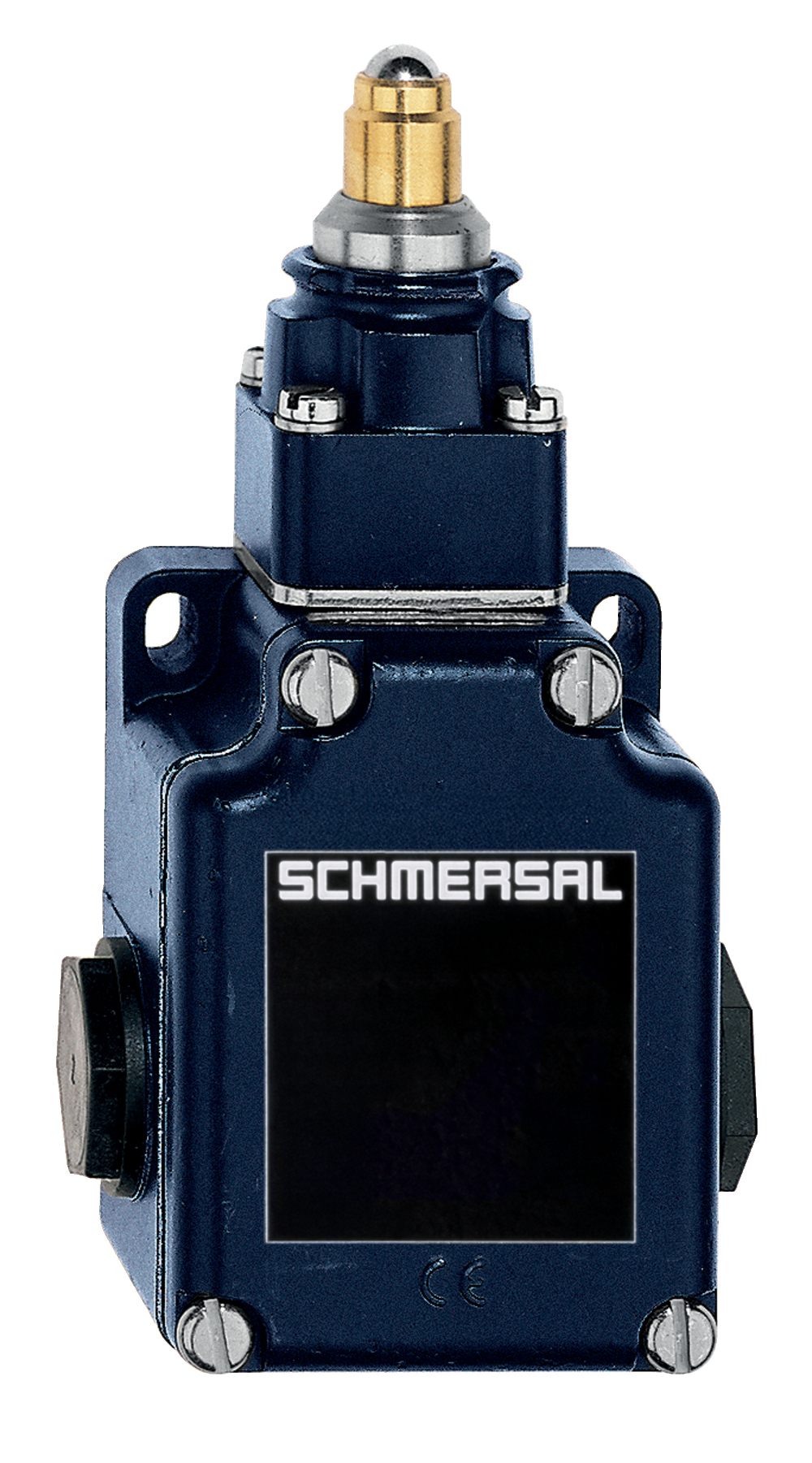

Produktbild (Katalogeinzelphoto )
ID: kt15sf02
| 1,1 MB | .jpg | 352.778 x 635.3530000000001 mm - 1000 x 1801 Pixel - 72 dpi
| 105,7 kB | .png | 74.083 x 133.35 mm - 210 x 378 Pixel - 72 dpi
| 44,7 kB | .jpg | 68.43900000000001 x 123.47200000000001 mm - 194 x 350 Pixel - 72 dpi
| 33,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 8,9 MB | .png | 166.55700000000002 x 299.97 mm - 2000 x 3602 Pixel - 305 dpi
Maßzeichnung Grundgerät

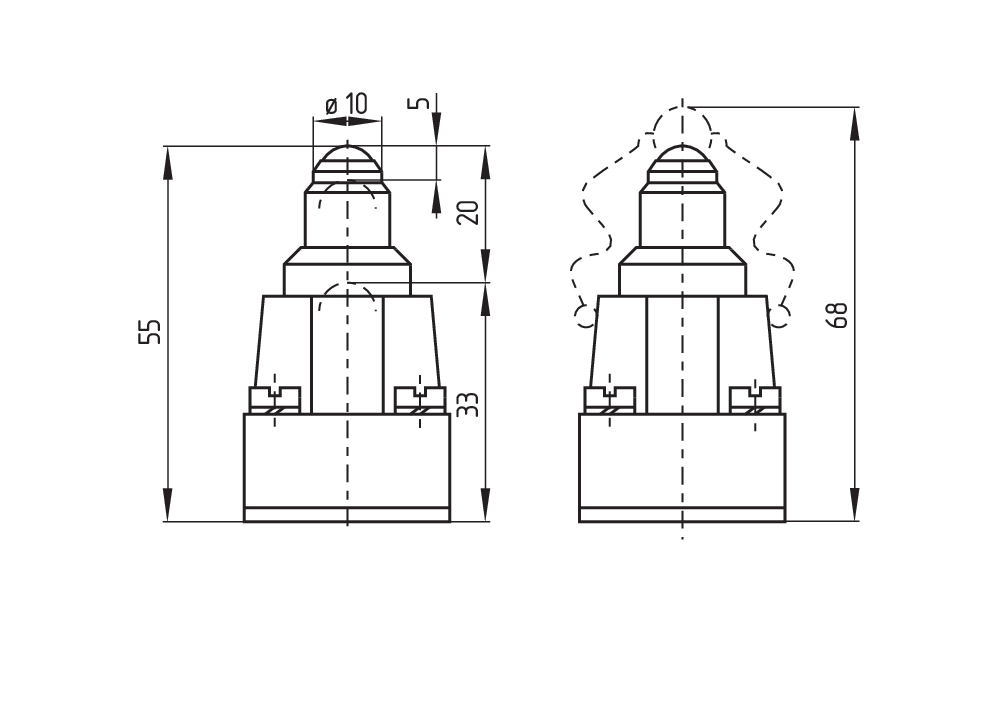

Maßzeichnung Betätiger

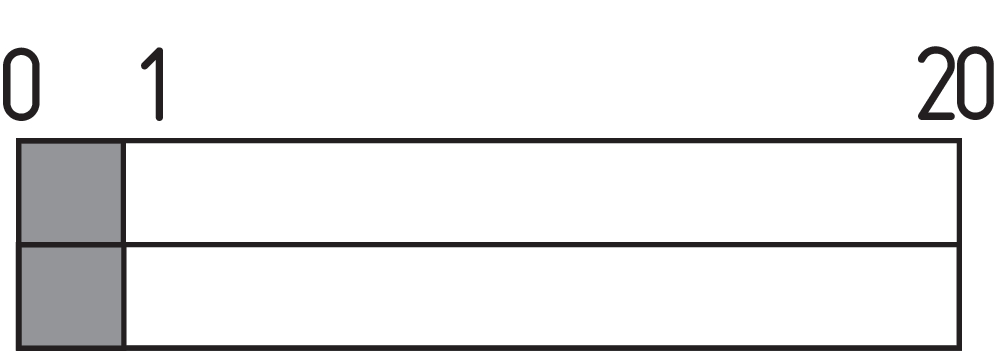

Schaltwegdiagramm
Kontakt geschlossen
 Kontakt geöffnet
 Einstellbereich
 Rastpunkt
 Zwangsöffungsweg/- winkelKontaktbild
Überwachung der Zuhaltung gem. ISO 14119
zwangsöffnender Öffnerkontakt
betätigt
unbetätigt
Schließerkontakt
Öffnerkontakt
131054855 T2S 015-02Y
- Metallgehäuse
- 2 Kontakte
- 67 mm x 75 mm x 43 mm (Grundgerät)
- mit vergrößertem Nachlauf
- Betätiger mit eingelassener Kugel aus nichtrostendem Stahl
