M2K 015-11Y
M2K 015-11Y
Downloads
- 3 Leitungseinführung M 20 x 1.5
- Metallgehäuse
- 2 Kontakte
- 67 mm x 75 mm x 43 mm (Grundgerät)
- Betätiger nachträglich um 4 x 90° umsetzbar
- Leerlauf bei Betätigung von links
Bestelldaten
| Hinweis (Lieferfähigkeit) |
Nicht mehr lieferbar! |
| Produkt-Typbezeichnung |
M2K 015-11Y |
| Artikelnummer (Bestellnummer) |
101054748 |
| EAN (European Article Number) |
4030661001487 |
| eCl@ss Nummer, Version 12.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 11.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-01 |
| ETIM Nummer, Version 7.0 |
EC000030 |
| ETIM Nummer, Version 6.0 |
EC000030 |
Zulassungen - Vorschriften
| Zertifikate |
CCC |
Allgemeine Daten
| Vorschriften |
EN IEC 60947-5-1 |
| Wirkprinzip |
mechanisch |
| Stößelform |
Rolle |
| Werkstoff des Gehäuses |
Leichtmetall-Druckguss, lackiert |
| Werkstoff der Gehäusebeschichtung |
lackiert |
| Bruttogewicht |
270 g |
Allgemeine Daten - Eigenschaften
| Anzahl der Öffner |
1 |
| Anzahl der Schließer |
1 |
Mechanische Daten
| Betätigungselement |
Kipphebel |
| Werkstoff der Rolle |
Kunststoff |
| Mechanische Lebensdauer, minimum |
10.000.000 Schaltspiele |
| Anfahrwinkel, von links |
45 ° |
| Anfahrwinkel, von rechts |
60 ° |
| Betätigungskraft |
5 N |
| Kontaktöffnungsweite |
2 x 1,2 mm |
| Betätigungsgeschwindigkeit, minimum |
1 mm/min |
| Betätigungsgeschwindigkeit, maximum |
0,5 m/s |
| Hinweis (Betätigungsgeschwindigkeit) |
Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Schraubanschluss M20 x 1.5 |
| Anschlussquerschnitt, maximum |
2,5 mm² |
| Hinweis |
Alle Angaben einschließlich Aderendhülsen. |
| Aderquerschnitt |
13 AWG |
Mechanische Daten - Abmessungen
| Länge des Sensors |
43 mm |
| Breite des Sensors |
67 mm |
| Höhe des Sensors |
130 mm |
| Breite der Rolle |
8,5 mm |
| Durchmesser der Rolle |
20 mm |
Umgebungsbedingungen
| Schutzart |
IP65 |
| Umgebungstemperatur |
-30 ... +90 °C |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
500 V |
Elektrische Daten
| Thermischer Dauerstrom |
10 A |
| Spannung, Gebrauchskategorie AC-15 |
400 VAC |
| Strom, Gebrauchskategorie AC-15 |
2,5 A |
| Schaltelement |
Schließer (NO), Öffner (NC) |
| Hinweis (Schaltelement) |
galvanisch getrennte Kontaktbrücken |
| Schaltprinzip |
Sprungschaltung |
| Prelldauer, maximum |
2,5 ms |
| Umschaltzeit, maximum |
40 ms |
| Werkstoff der Kontakte, elektrisch |
Silber |
Hinweis
| Hinweis (Allgemein) |
Betätigung nur von links möglich |
Sprachfilter
Datenblatt
Betriebsanleitung (Beiblatt/Kurzanleitung)
CCC-Zertifikat
Download der aktuellen Version von Adobe Reader

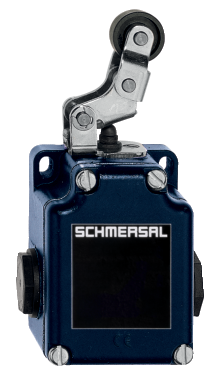

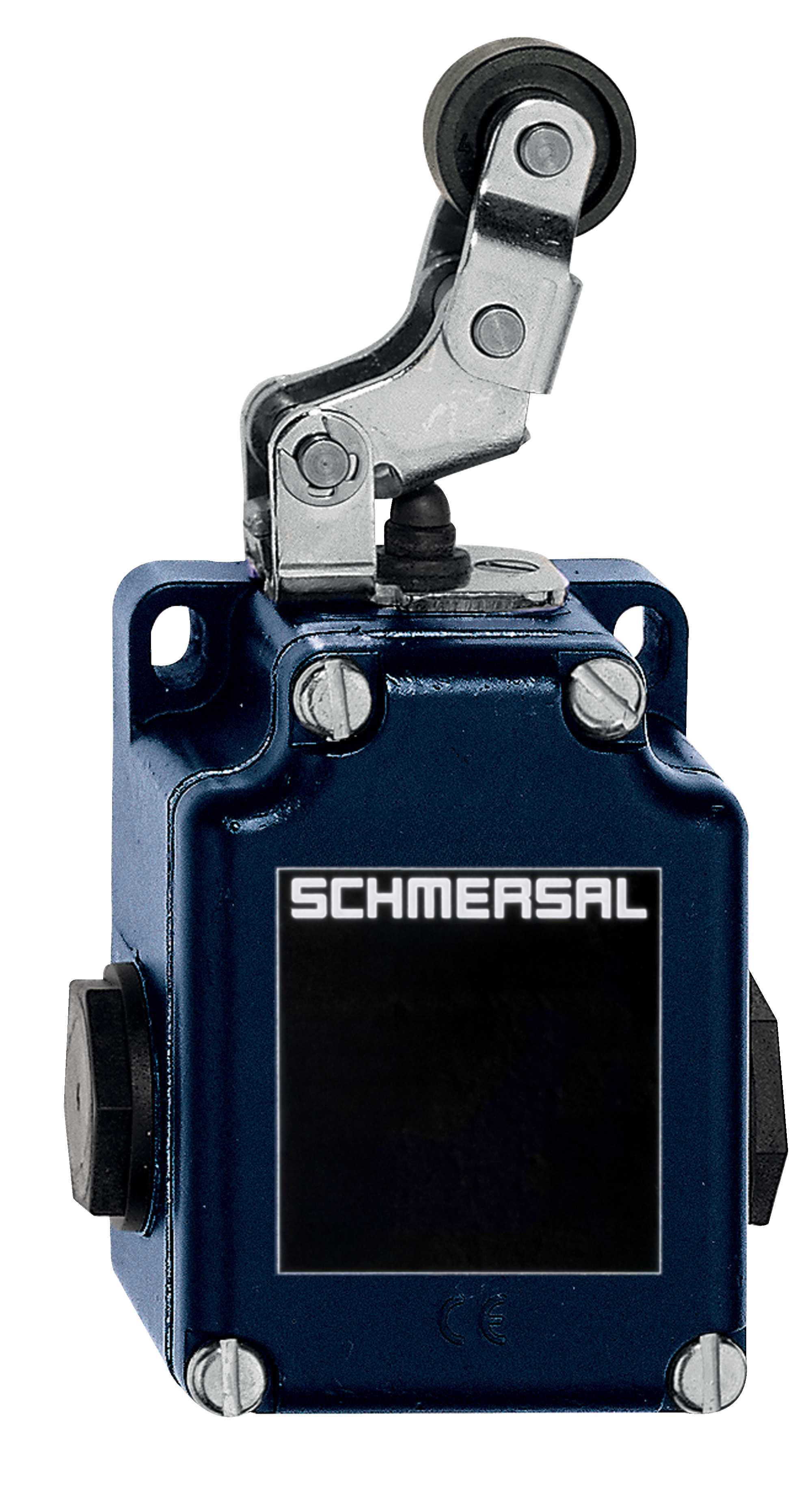

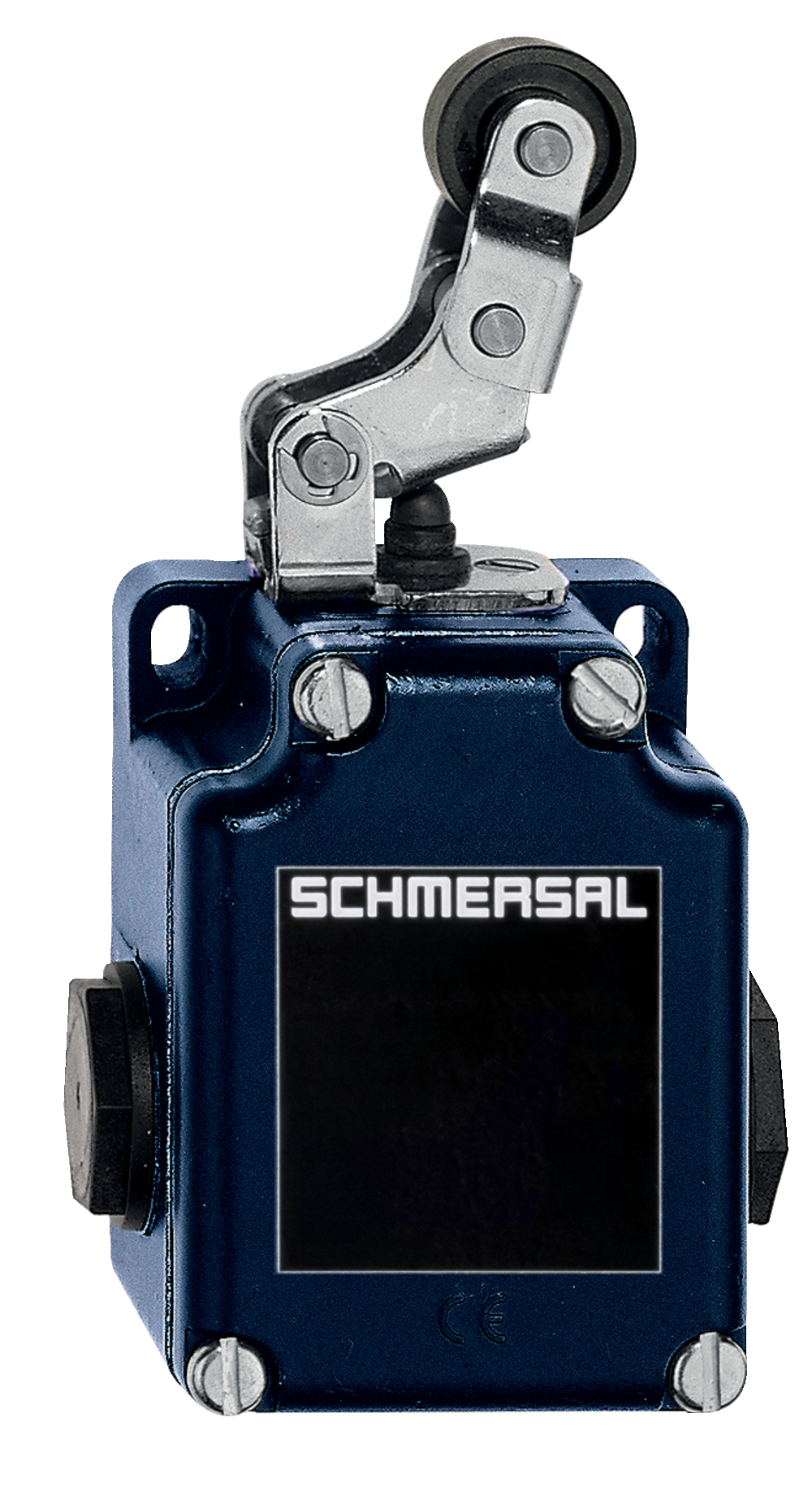

Produktbild (Katalogeinzelphoto )
ID: kt15kf02
| 1.003,5 kB | .jpg | 352.778 x 645.936 mm - 1000 x 1831 Pixel - 72 dpi
| 103,6 kB | .png | 74.083 x 135.467 mm - 210 x 384 Pixel - 72 dpi
| 44,0 kB | .jpg | 67.381 x 123.47200000000001 mm - 191 x 350 Pixel - 72 dpi
| 32,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 8,3 MB | .png | 166.55700000000002 x 305.05 mm - 2000 x 3663 Pixel - 305 dpi
Maßzeichnung Grundgerät

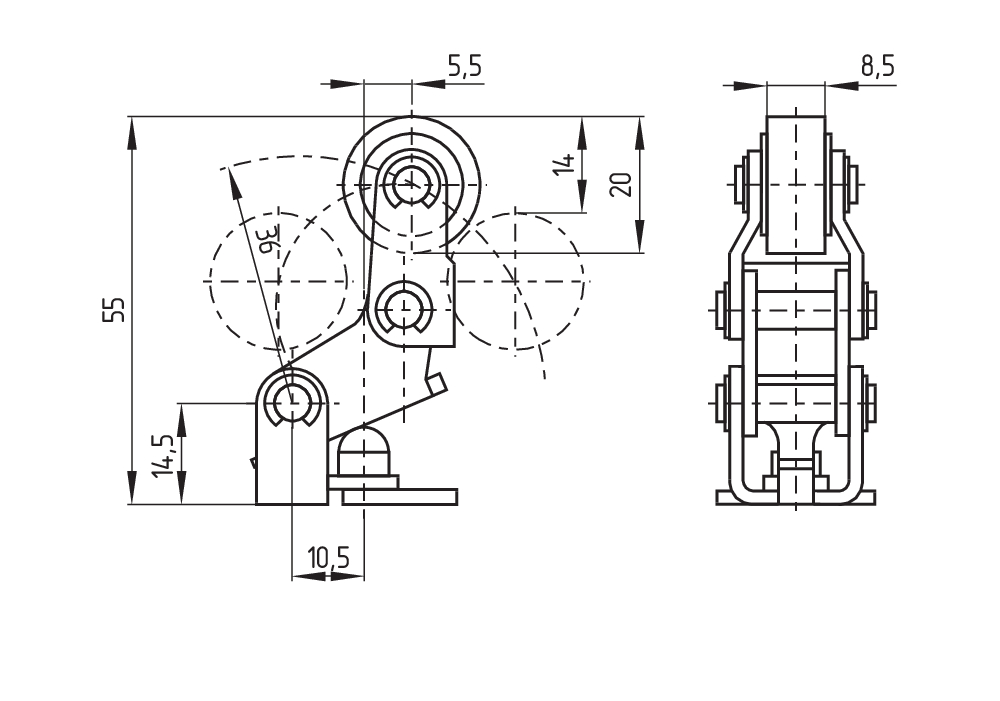

Maßzeichnung Betätiger

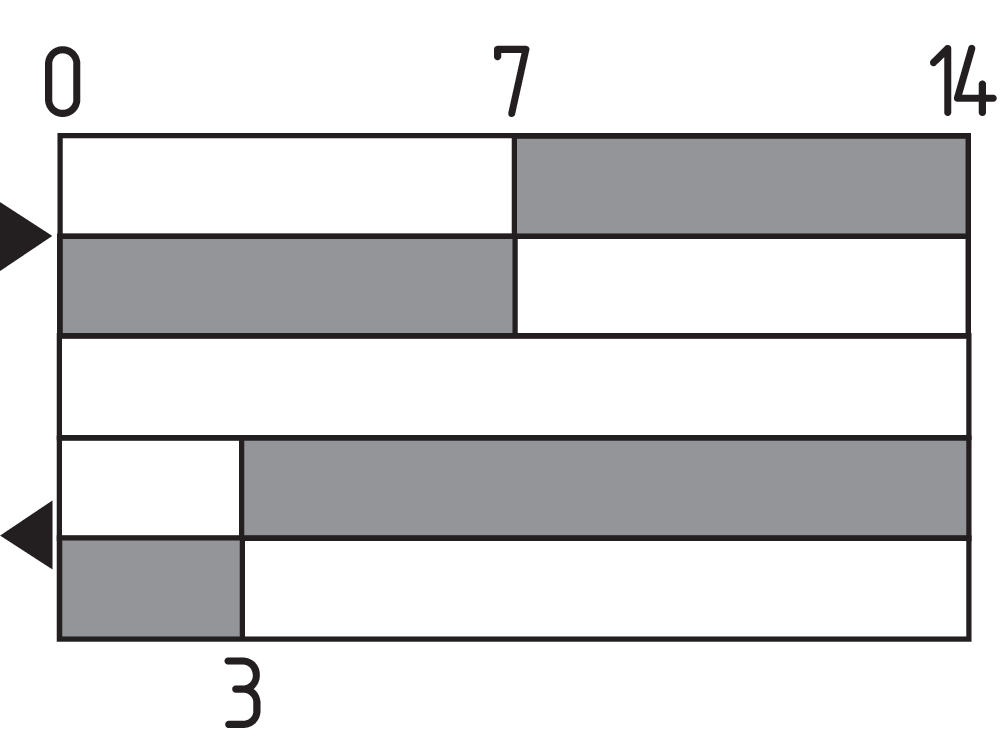

Schaltwegdiagramm
Kontakt geschlossen
 Kontakt geöffnet
 Einstellbereich
 Rastpunkt
 Zwangsöffungsweg/- winkelKontaktbild
Überwachung der Zuhaltung gem. ISO 14119
zwangsöffnender Öffnerkontakt
betätigt
unbetätigt
Schließerkontakt
Öffnerkontakt
131054748 M2K 015-11Y
- 3 Leitungseinführung M 20 x 1.5
- Metallgehäuse
- 2 Kontakte
- 67 mm x 75 mm x 43 mm (Grundgerät)
- Betätiger nachträglich um 4 x 90° umsetzbar
- Leerlauf bei Betätigung von links
| EU-Konformitätserklärung |   |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Erklärung: | Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen. |
| Bezeichnung des Bauteils: | M/T 015 M/T 016 M/T 017 |
| Typ: | siehe Typenschlüssel |
| Beschreibung des Bauteils: | Endschalter |
| Einschlägige Richtlinien: | Niederspannungsrichtlinie | 2014/35/EU |
| Â | RoHS-Richtlinie | 2011/65/EU |
| Angewandte Normen: | DIN EN 60947-5-1:2010 |
| Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Ort und Datum der Ausstellung: | Wuppertal, 22. März 2017 |
| Â |  |
|  | Rechtsverbindliche Unterschrift Philip Schmersal Geschäftsführer |
K.A. Schmersal GmbH & Co. KG, Möddinghofe 30, 42279 Wuppertal
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
