EX-RSS16-D-R-10M-3G/D
EX-RSS16-D-R-10M-3G/D
- Türanschlag mit magnetischer Rastung
- EX-Schutz für die ATEX Zonen 2 und 22
- Kunststoffgehäuse
- Bedarfsgerechter Manipulationsschutz durch RFID-Technologie
- 3 verschiedene Betätigungsrichtungen
Bestelldaten
| Produkt-Typbezeichnung |
EX-RSS16-D-R-10M-3G/D |
| Artikelnummer (Bestellnummer) |
103027193 |
| EAN (European Article Number) |
4030661530581 |
| eCl@ss Nummer, Version 12.0 |
27-27-46-01 |
| eCl@ss Nummer, Version 11.0 |
27-27-24-03 |
| eCl@ss Nummer, Version 9.0 |
27-27-24-03 |
| ETIM Nummer, Version 7.0 |
EC001829 |
| ETIM Nummer, Version 6.0 |
EC001829 |
Zulassungen - Vorschriften
| Zertifikate |
TÜV ATEX (Konformitätserklärung) |
Explosionsschutz
| Explosionsschutz: Vorschriften |
EN IEC 60079-0 EN 60079-7 EN 60079-31 |
| Explosionsschutz-Kategorie |
3G 3D |
| Explosionsschutz-Kennzeichnung |
D II 3D Ex tc IIIC T90°C Dc X |
| Herstellererklärung, Zonen |
2 22 |
Allgemeine Daten
| Vorschriften |
EN IEC 60947-5-3 |
| Codierung |
Universelle Codierung |
| Codierstufe gemäß EN ISO 14119 |
gering |
| Wirkprinzip |
RFID |
| Gehäusebauform |
Quader |
| Einbaubedingungen (mechanisch) |
nicht bündig |
| Topologie des Senors |
Reihenschaltungsgerät |
| Werkstoff des Gehäuses |
Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend |
| Werkstoff der aktiven Flächen |
Kunststoff, glasfaserverstärkter Thermoplast |
| Reaktionszeit, maximum |
100 ms |
| Risikozeit, maximum |
200 ms |
| Bruttogewicht |
250 g |
Allgemeine Daten - Eigenschaften
| Rastmagnet |
Ja |
| Diagnoseausgang |
Ja |
| Kurzschlusserkennung |
Ja |
| Querschlusserkennung |
Ja |
| Reihenschaltung |
Ja |
| Sicherheitsfunktionen |
Ja |
| Kaskadierbar |
Ja |
| Integrierte Anzeige, Status |
Ja |
| Anzahl der LEDs |
2 |
| Anzahl der Halbleiter-Ausgänge mit Meldefunktion |
1 |
| Anzahl der sicheren digitalen Ausgänge |
2 |
Sicherheitsbetrachtung
| Vorschriften |
EN ISO 13849-1 EN IEC 61508 |
| Performance Level, bis |
e |
| Kategorie |
4 |
| PFH-Wert |
6,30 x 10⁻¹¹ /h |
| PFD-Wert |
1,50 x 10⁻⁵ |
| Safety Integrity Level (SIL), geeignet für Anwendungen in |
3 |
| Gebrauchsdauer |
20 Jahre |
Mechanische Daten
| Betätigungsebene |
vorderseitig rückseitig kopfseitig |
| Aktive Fläche |
seitlich vorderseitig deckelseitig |
| Befestigung |
2 x M5, Zylinderkopfschraube |
| Anzugsdrehmoment der Befestigungsschrauben |
2 Nm |
Mechanische Daten - Schaltabstände
| Schaltabstand, typisch |
15 mm |
| Gesicherter Schaltabstand "EIN" Sao |
5 mm |
| Gesicherter Schaltabstand "AUS" Sar |
30 mm |
| Hinweis (Schaltabstand) |
Alle Angaben der Schaltabstände gemäß EN IEC 60947-5-3 |
| Hysterese (Schaltabstand), maximum |
2 mm |
| Wiederholgenauigkeit R |
0,5 mm |
Mechanische Daten - Anschlusstechnik
| Hinweis (Länge der Sensorkette) |
Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom |
| Hinweis (Reihenschaltung) |
Anzahl der Geräte unbegrenzt, externen Leitungsschutz beachten, max. 31 Geräte bei serieller Diagnose SD |
| Länge der Leitung |
10 m |
Mechanische Daten - Abmessungen
| Länge des Sensors |
91 mm |
| Breite des Sensors |
52 mm |
| Höhe des Sensors |
30 mm |
Umgebungsbedingungen
| Schutzart |
IP65 IP67 |
| Umgebungstemperatur |
-20 ... +60 °C |
| Lager- und Transporttemperatur |
-25 ... +85 °C |
| Relative Feuchtigkeit, maximum |
93 % |
| Hinweis (Relative Feuchtigkeit) |
nicht kondensierend nicht vereisend |
| Schockfestigkeit |
30 g / 11 ms |
| Zulässige Aufstellhöhe über NN, maximum |
2.000 m |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
32 VDC |
| Bemessungsstoßspannungsfestigkeit Uimp |
0,8 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
3 |
Elektrische Daten
| Betriebsspannung |
24 VDC -15 % / +10 % |
| Betriebsstrom, minimum |
0,5 mA |
| Leerlaufstrom I0, typisch |
100 mA |
| Bemessungsbetriebsspannung |
24 VDC |
| Bemessungsbetriebsstrom |
2.100 mA |
| Bedingter Bemessungskurzschlussstrom |
100 A |
| Bereitschaftsverzögerung, maximum |
2.000 ms |
| Schaltfrequenz, maximum |
1 Hz |
Elektrische Daten - Sichere digitale Eingänge
| Stromaufnahme der Sicherheitseingänge |
5 mA |
Elektrische Daten - Sichere digitale Ausgänge
| Bemessungsbetriebsstrom |
1.000 mA |
| Ausgangsstrom, maximum |
1 A |
| Ausführung der Schaltelemente |
p-schaltend |
| Spannungsfall Ud, maximum |
1 V |
| Reststrom Ir, maximum |
0,5 mA |
| Spannung, Gebrauchskategorie DC-12 |
24 VDC |
| Strom, Gebrauchskategorie DC-12 |
1 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
0,05 A |
Elektrische Daten - Diagnoseausgänge
| Bemessungsbetriebsstrom |
50 mA |
| Ausführung der Schaltelemente |
p-schaltend |
| Spannungsfall Ud, maximum |
2 V |
| Spannung, Gebrauchskategorie DC-12 |
24 VDC |
| Strom, Gebrauchskategorie DC-12 |
0,05 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
0,05 A |
| Gebrauchskategorie DC-12 |
24 VDC / 0,05 A |
Elektrische Daten - Elektromagnetische Verträglichkeit (EMV)
| Störaussendung |
IEC 61000-6-4 |
Zustandsanzeige
| Hinweis (LED-Zustandsanzeige) |
Mehrfarben-LED: Grün Rot gelbe LED: Betriebszustand grüne LED: Versorgungsspannung rote LED: Fehler |
Lieferumfang
| Lieferumfang |
Der Betätiger ist nicht im Lieferumfang enthalten. |
Zubehör
| Empfehlung (Betätiger) |
RST16-1-R |
| Empfehlung Sicherheitsschaltgerät |
PROTECT PSC1 SRB-E-301ST SRB-E-201LC SRB101EXi SRB200EXi |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
TÜV-Zertifikat
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader

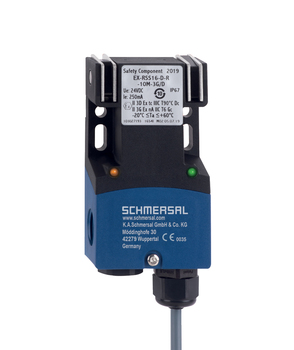

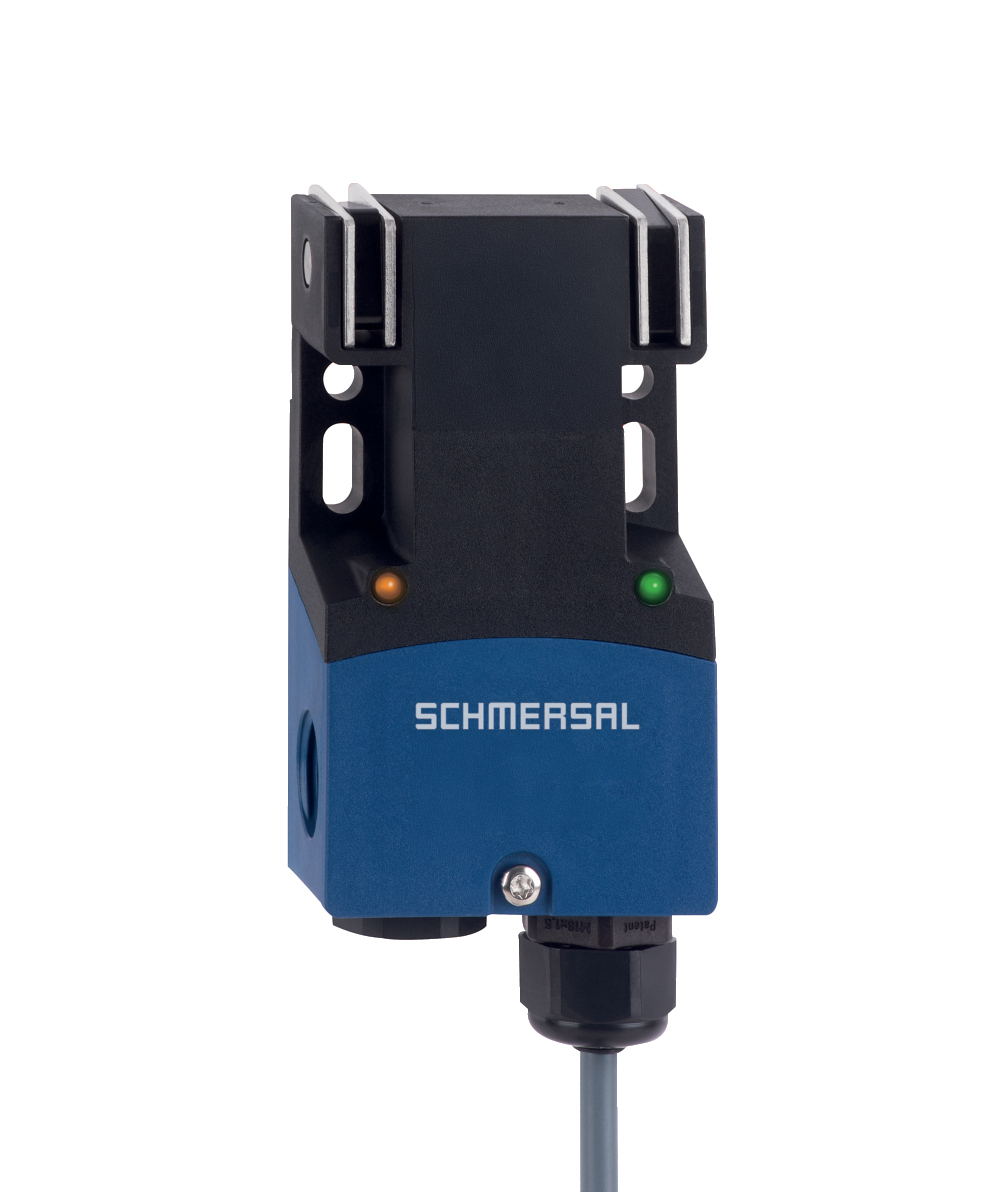

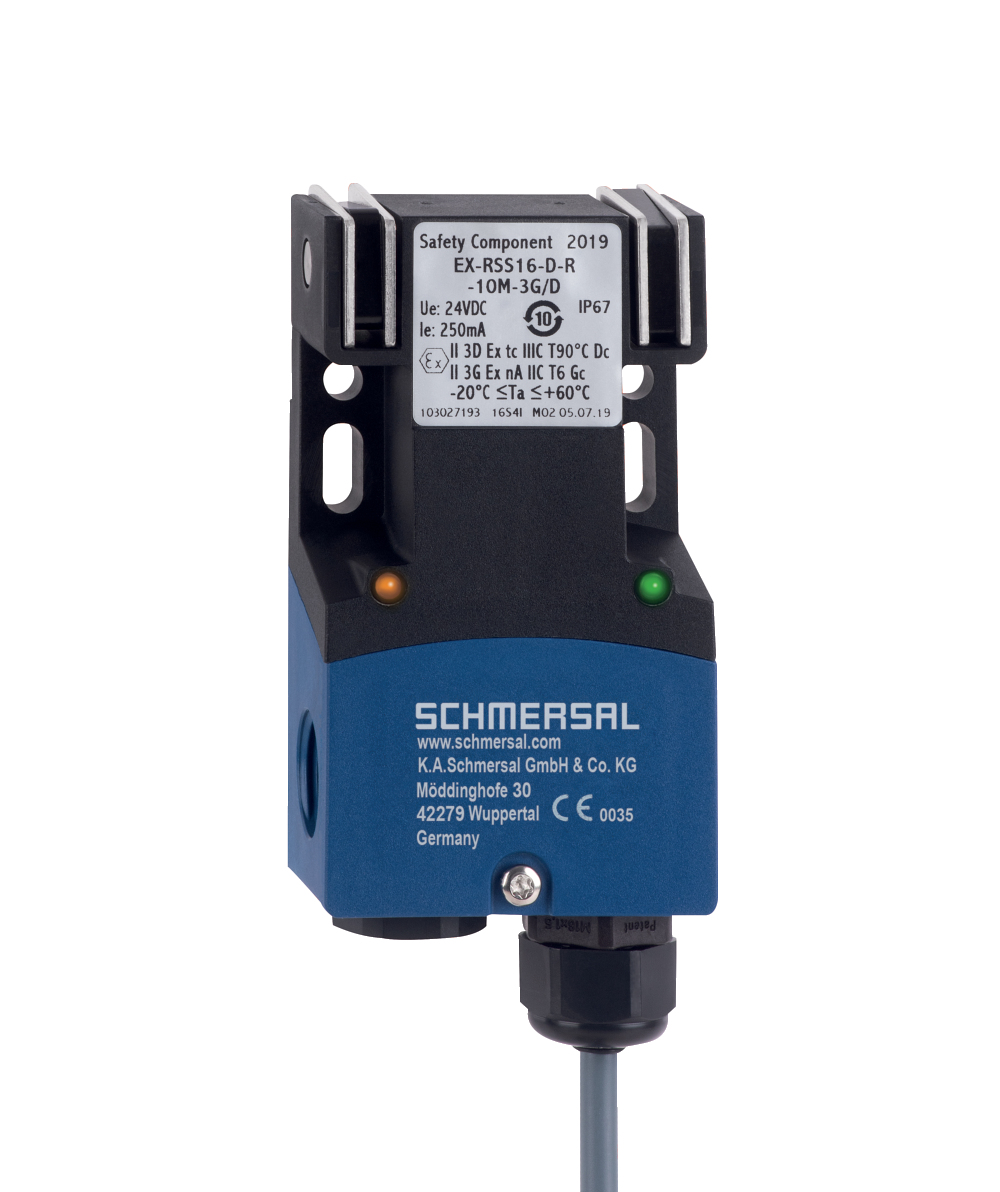

Produktbild (Katalogeinzelphoto )
ID: kxrs1f07
| 316,9 kB | .jpg | 352.778 x 420.511 mm - 1000 x 1192 Pixel - 72 dpi
| 39,5 kB | .png | 74.083 x 88.194 mm - 210 x 250 Pixel - 72 dpi
| 35,4 kB | .jpg | 103.717 x 123.472 mm - 294 x 350 Pixel - 72 dpi
| 278,0 kB | .jpg | 352.778 x 420.511 mm - 1000 x 1192 Pixel - 72 dpi
| 34,5 kB | .png | 74.083 x 88.194 mm - 210 x 250 Pixel - 72 dpi
| 34,5 kB | .png | 74.083 x 88.194 mm - 210 x 250 Pixel - 72 dpi
| 23,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 3,1 MB | .png | 169.249 x 201.845 mm - 1999 x 2384 Pixel - 300 dpi
| 26,8 kB | .jpg | 103.717 x 123.47200000000001 mm - 294 x 350 Pixel - 72 dpi
Maßzeichnung Grundgerät
Video ID: EX-RSS16-Mr-Safety
103004337 RST16-1-R
- frontale Betätigung aus Montagerichtung
- flache Bauform
- mit Rastmagnet
| UK Declaration of Conformity |  |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | EX-RSS16-...-3GD |
| Type: | See ordering code |
| Marking: | D II 3G Ex ec IIC T6 Gc D II 3D Ex tc IIIC T 90 °C Dc |
| Description of the component: | Non-contact safety sensor |
| Relevant legislation: | Supply of Machinery (Safety) Regulations | 2008 |
| Electromagnetic Compatibility Regulations | 2016 | |
| Equipment and Protective Systems intended for use in Potentially Explosive Atmospheres Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-3:2013, EN 300 330 V2.1.1:2017, EN ISO 14119:2013, EN ISO 13849-1:2015, IEC 61508 parts 1-7:2010, EN IEC 60079-0:2018, EN IEC 60079-7:2015 + A1:2018, EN 60079-31:2014 |
| Approved body for Type Examination: | TÜV Rheinland UK Ltd. 1011 Stratford Road Solihull, B90 4BN ID: 2571 |
| Type examination certificate: | 01/205U/5412.00/22 |
| Conformity with SI 2016/1107 (Equipment and Protective Systems intended for use in Potentially Explosive Atmospheres Regulations) is declared by the manufacturer without involving a conformity assessment center. |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, November 17, 2022 |
 |
| Authorised signature Philip Schmersal Managing Director |
| EU-Konformitätserklärung | |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Erklärung: | Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen. |
| Bezeichnung des Bauteils: | EX-RSS16-…-3GD |
| Typ: | siehe Typenschlüssel |
| Kennzeichnung: | D II 3G Ex ec IIC T6 Gc D II 3D Ex tc IIIC T 90 °C Dc |
| Beschreibung des Bauteils: | Berührungslos wirkender Sicherheits-Sensor |
| Einschlägige Richtlinien: | Maschinenrichtlinie | 2006/42/EG |
| Explosionsschutzrichtlinie (ATEX) | 2014/34/EU | |
| RED-Richtlinie | 2014/53/EU | |
| RoHS-Richtlinie | 2011/65/EU |
| Angewandte Normen: | EN 60947-5-3:2013 EN 300 330 V2.1.1:2017 EN ISO 13849-1:2023 EN 61508 Teile 1-7:2010 EN IEC 60079-0:2018 + AC:2020 EN 60079-7:2015 EN 60079-31:2014 |
| Benannte Stelle der Baumusterprüfung gem. Maschinenrichtlinie 2006/42/EG: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln Kenn-Nr.: 0035 |
| EG-Baumusterprüfbescheinigung gem. Maschinenrichtlinie 2006/42/EG: | 01/205/5412.03/25 |
| Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Die Konformität zur Explosionsschutzrichtlinie 2014/34/EU (ATEX) wird durch den Hersteller ohne Einbezug einer Konformitätsbewertungsstelle erklärt. |
| Ort und Datum der Ausstellung: | Wuppertal, 19. Dezember 2025 |
|
| Rechtsverbindliche Unterschrift Philip Schmersal Geschäftsführer |
Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
