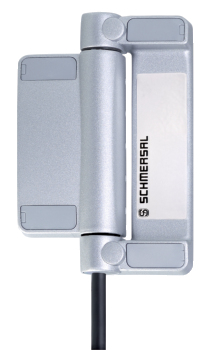

TESK-SI-12L1-3M
TESK-SI-12L1-3M
- Metallgehäuse
Bestelldaten
| Produkt-Typbezeichnung |
TESK-SI-12L1-3M |
| Artikelnummer (Bestellnummer) |
103005753 |
| EAN (European Article Number) |
4030661447513 |
| eCl@ss Nummer, Version 12.0 |
27-27-06-09 |
| eCl@ss Nummer, Version 11.0 |
27-27-06-09 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-09 |
| ETIM Nummer, Version 7.0 |
EC002591 |
| ETIM Nummer, Version 6.0 |
EC002591 |
Zulassungen - Vorschriften
| Zertifikate |
CCC UL |
Allgemeine Daten
| Werkstoff des Gehäuses |
Metall, Zink-Druckguss |
| Werkstoff des Gehäusedeckels |
Thermoplast, selbstverlöschend |
| Farbe des Gehäuses |
silber |
| Bruttogewicht |
350 g |
Allgemeine Daten - Eigenschaften
| Anbau innen |
Ja |
| Anzahl der Hilfskontakte |
1 |
| Anzahl der Sicherheitskontakte |
2 |
Sicherheitsbetrachtung
| Vorschriften |
BG-GS-ET-15 EN IEC 60947-5-1 |
| Gebrauchsdauer |
20 Jahre |
Sicherheitsbetrachtung - Sicherheitsausgänge
| B10D Öffner (NC) |
2.000.000 Schaltspiele |
| B10D Schließer (NO) |
1.000.000 Schaltspiele |
Mechanische Daten
| Position der Kabeldurchführung |
unten |
| Mechanische Lebensdauer, minimum |
1.000.000 Schaltspiele |
| Ausführung der Befestigungsschrauben |
4x M6 |
| Anzugsdrehmoment der Befestigungsschrauben |
4,3 Nm |
| Maximale mechanische Belastung |
5.000 N |
Mechanische Daten - Anschlusstechnik
| Länge der Leitung |
3 m |
| Anschlussart |
Leitung |
| Anzahl der Leitungsadern |
9 |
| Aderquerschnitt |
0,34 mm2 |
Mechanische Daten - Abmessungen
| Länge des Sensors |
20 mm |
| Breite des Sensors |
78 mm |
| Höhe des Sensors |
116 mm |
Umgebungsbedingungen
| Schutzart |
IP65 |
| Umgebungstemperatur |
-25 ... +65 °C |
| Schwingfestigkeit |
10 … 150 Hz, Amplitude 0,35 mm |
| Schockfestigkeit |
30 g / 11 ms |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
300 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
2,5 kV |
Elektrische Daten
| Thermischer Dauerstrom |
2,5 A |
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
2 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
1 A |
| Kleinspannungstauglichkeit |
≥ 3 VDC / ≥ 1 mA |
| Schaltelement |
1 Schließer (NO), 2 Öffner (NC) |
| Hinweis (Schaltelement) |
Wechsler mit Doppelunterbrechung Zb oder 2 Öffner, galvanisch voneinander getrennte Kontaktbrücken |
| Schaltprinzip |
Schleichschaltung |
| Maximale Schalthäufigkeit |
1.200 /h |
| Werkstoff der Kontakte, elektrisch |
Ag-Ni 10 und 0,2 µm vergoldet |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
UL-Zertifikat
CCC-Zertifikat
Broschüre
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader

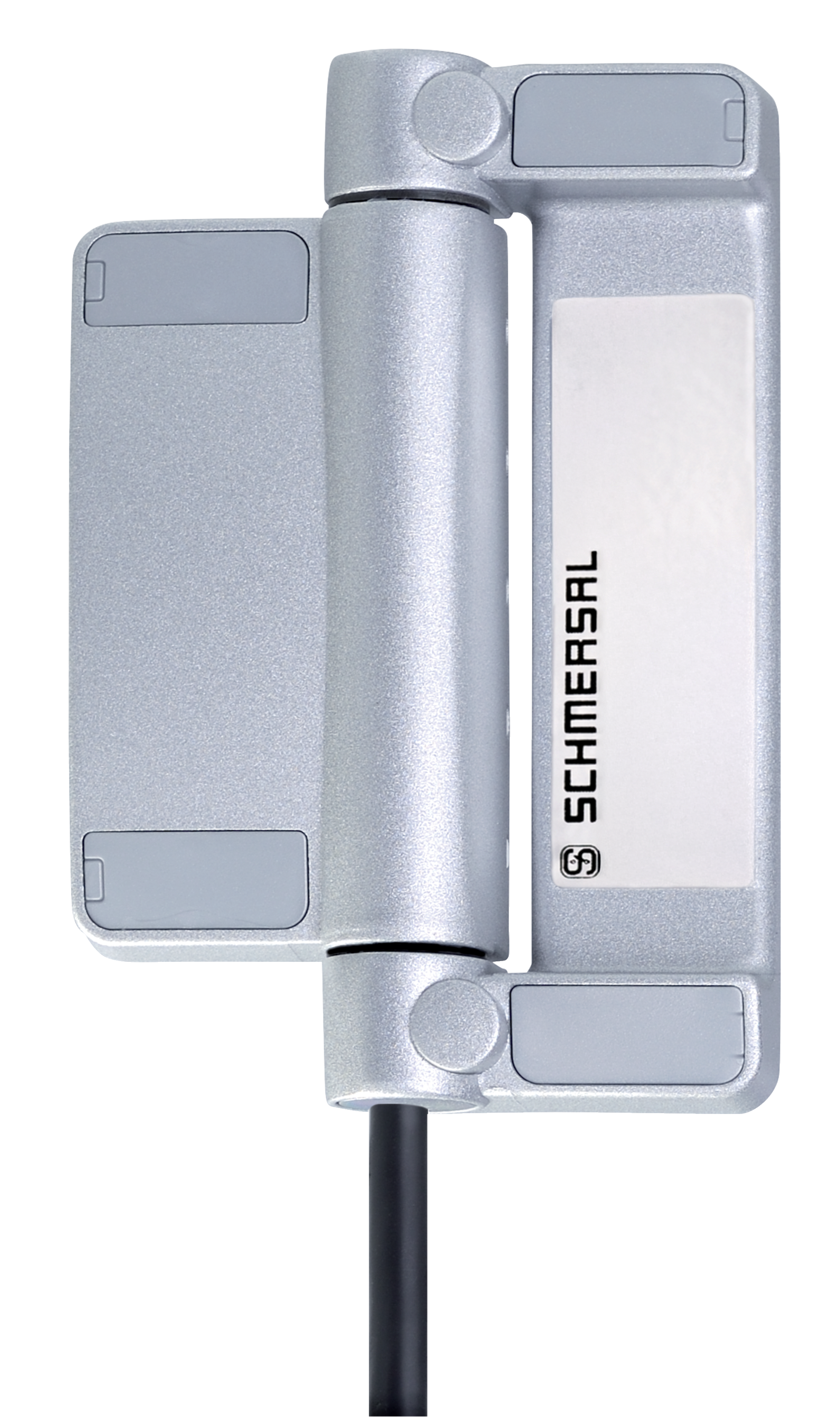

Produktbild (Katalogeinzelphoto )
ID: kteskf09
| 719,1 kB | .jpg | 352.778 x 594.783 mm - 1000 x 1686 Pixel - 72 dpi
| 35,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 99,2 kB | .png | 74.083 x 124.88300000000001 mm - 210 x 354 Pixel - 72 dpi
| 7,9 MB | .png | 169.333 x 285.49600000000004 mm - 2000 x 3372 Pixel - 300 dpi
| 34,7 kB | .jpg | 73.378 x 123.47200000000001 mm - 208 x 350 Pixel - 72 dpi
Maßzeichnung Grundgerät
Maßzeichnung Sonstige

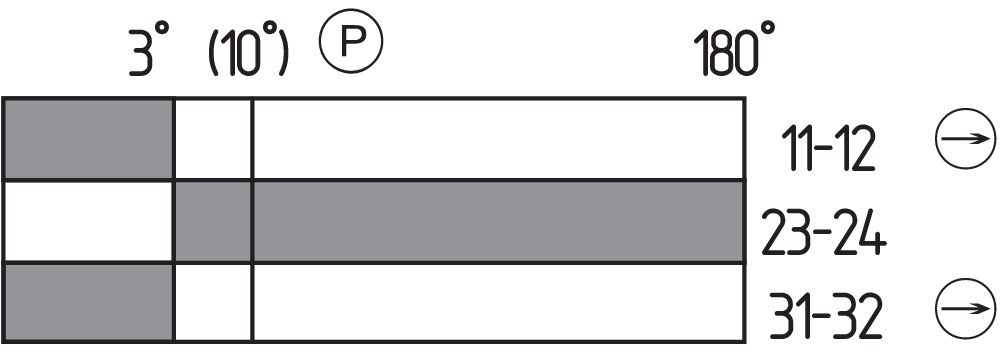

Schaltwegdiagramm
Kontakt geschlossen
Kontakt geöffnet
Einstellbereich
Rastpunkt

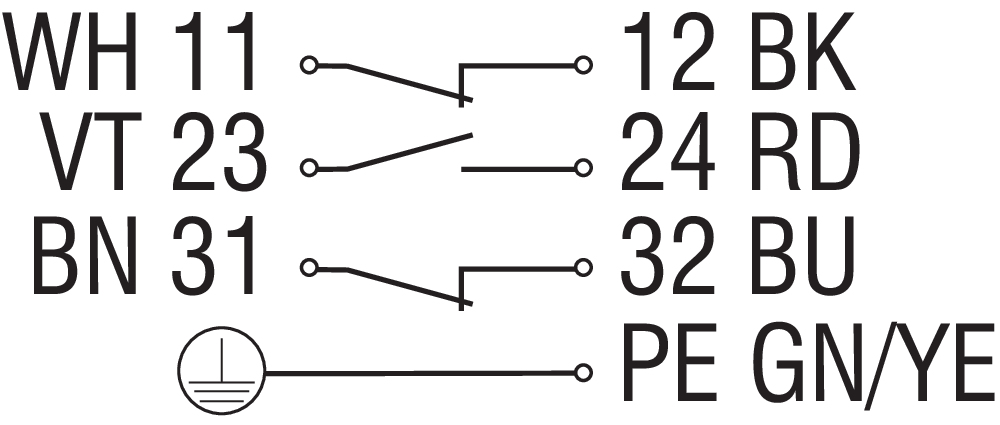

Zwangsöffungsweg/- winkelKontaktbild
Überwachung der Zuhaltung gem. ISO 14119
zwangsöffnender Öffnerkontakt
betätigt
unbetätigt
Schließerkontakt
Öffnerkontakt
Anwendungsbeispiel Illustration Produkt
Anwendungsbeispiel Illustration Produkt
Anwendungsbeispiel Illustration Produkt
AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
