SMS 3 25-50
SMS 3 25-50
Downloads
- HINWEIS: Nicht mehr lieferbar! (Ersatz: SMS 4 / SMS 5)
- extrem robuste Ausführung
- modulares Schaltmatten-System
- Sondergrößen auf Anfrage!
- wartungsfrei
- 100% Betätigungsfläche
- einfache Montage
- rutschfeste Oberfläche
- hohe chemische Beständigkeit
- kein zusätzlicher Abschlusswiderstand
- keine zusätzliche Bodenplatte
- 4 adriger Leitungsanschluss
Bestelldaten
| Hinweis (Lieferfähigkeit) |
Nicht mehr lieferbar! |
| Produkt-Typbezeichnung |
SMS 3 25-50 |
| Artikelnummer (Bestellnummer) |
101138354 |
| EAN (European Article Number) |
4030661281216 |
| eCl@ss Nummer, Version 12.0 |
27-27-34-02 |
| eCl@ss Nummer, Version 11.0 |
27-27-34-02 |
| eCl@ss Nummer, Version 9.0 |
27-27-34-02 |
| ETIM Nummer, Version 7.0 |
EC002887 |
| ETIM Nummer, Version 6.0 |
EC002887 |
Zulassungen - Vorschriften
| Zertifikate |
TÜV |
Allgemeine Daten
| Vorschriften |
EN ISO 13850 |
| Werkstoffbeständigkeit (Säure) |
gut bis ausgezeichnet |
| Werkstoff der Oberfläche / Oberflächenmaterial |
Plastisol |
| Reaktionszeit, maximum |
50 ms |
| Bruttogewicht |
3.098 g |
Mechanische Daten
| Mechanische Lebensdauer, minimum |
5.000.000 Schaltspiele |
| Hinweis (Mechanische Lebensdauer) |
> 1 Millionen Schaltspiele EG-Baumustergeprüft |
| Betätigungskraft, maximum |
300 N |
| Zulässige Belastung |
20 N/mm2 |
Mechanische Daten - Anschlusstechnik
| Länge der Leitung |
6 m |
| Anschlussart |
Leitung |
| Anschlussquerschnitt, maximum |
4 x 0,75 mm² |
| Aderquerschnitt |
18 AWG |
Mechanische Daten - Abmessungen
| Länge |
500 mm |
| Breite |
250 mm |
| Höhe |
12 mm |
Umgebungsbedingungen
| Schutzart |
IP67 |
| Lager- und Transporttemperatur |
-20 ... +50 °C |
Zubehör
| Empfehlung Sicherheitsschaltgerät |
SRB 301HC/R, SRB 301HC/T |
Hinweis - Chemische Beständigkeit
| Werkstoffbeständigkeit (Wasser) |
ausgezeichnet |
| Werkstoffbeständigkeit (Alkohol) |
gut |
| Werkstoffbeständigkeit (Aldehyde) |
gut bis ausgezeichnet |
| Werkstoffbeständigkeit (Mineralsäuren) |
gut bis ausgezeichnet |
| Werkstoffbeständigkeit (Organische Säuren) |
gut bis ausgezeichnet |
| Werkstoffbeständigkeit (Petroleum) |
mittelmäßig bis gut |
| Werkstoffbeständigkeit (ÖL) |
gut |
Sprachfilter
Datenblatt
Montage- und Anschlussanleitung
Download der aktuellen Version von Adobe Reader

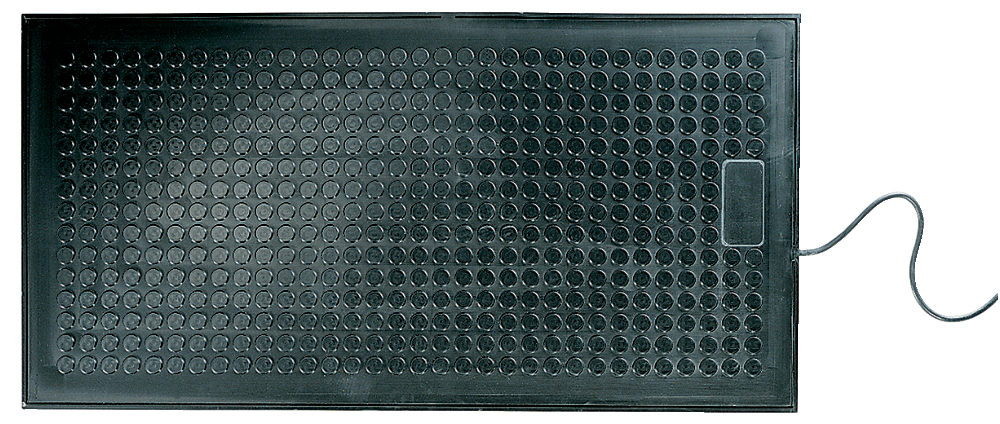

Produktbild (Katalogeinzelphoto )
ID: ksms3f01
| 589,8 kB | .jpg | 352.778 x 149.578 mm - 1000 x 424 Pixel - 72 dpi
| 32,8 kB | .png | 74.083 x 31.397000000000002 mm - 210 x 89 Pixel - 72 dpi
| 54,1 kB | .jpg | 123.47200000000001 x 52.211000000000006 mm - 350 x 148 Pixel - 72 dpi
| 39,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 3,6 MB | .png | 166.55700000000002 x 70.70400000000001 mm - 2000 x 849 Pixel - 305 dpi

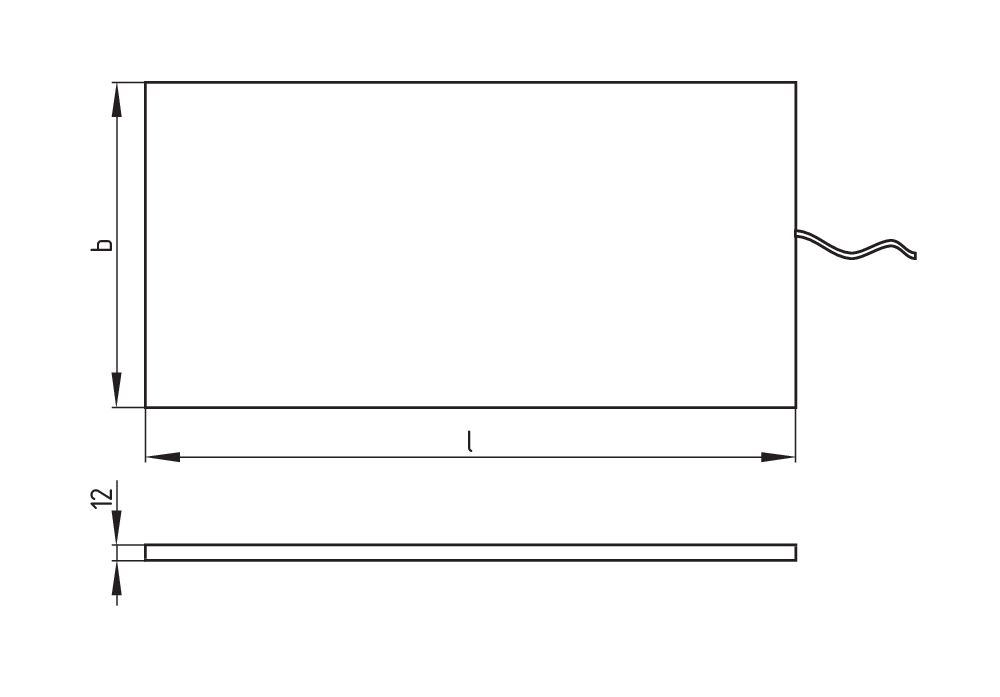

Maßzeichnung Grundgerät
Maßzeichnung Grundgerät
