NBG665
- für Anwendungen an Nahrungsmittelmaschinen
- Gehäusedichtung für Nahrungsmittelmaschinen
- Edelstahlgehäuse
Bestelldaten
| Produkt-Typbezeichnung |
NBG665 |
| Artikelnummer (Bestellnummer) |
101180084 |
| EAN (European Article Number) |
4250116201730 |
| eCl@ss Nummer, Version 12.0 |
27-37-12-05 |
| eCl@ss Nummer, Version 11.0 |
27-37-12-05 |
| eCl@ss Nummer, Version 9.0 |
27-37-12-05 |
| ETIM Nummer, Version 7.0 |
EC000200 |
| ETIM Nummer, Version 6.0 |
EC000200 |
Allgemeine Daten
| Ausführung |
Aufbaugehäuse |
| Werkstoff des Gehäuses |
Edelstahl (V4A) |
| Farbe des Gehäuseunterteils |
silber |
| Farbe der Dichtung |
grau |
| Bruttogewicht |
1.800 g |
Allgemeine Daten - Eigenschaften
| Anzahl der Befehlsstellen |
5 |
| Anzahl der Kabeldurchführungen |
2 |
Mechanische Daten
| Position der Kabeldurchführung |
bodenseitig |
Mechanische Daten - Anschlusstechnik
| Durchmesser der Kabeldurchführung |
20,3 mm |
Mechanische Daten - Abmessungen
| Breite |
110 mm |
| Höhe |
86,5 mm |
| Tiefe |
324 mm |
| Mittenabstand der Bohrungen |
60 mm |
Umgebungsbedingungen
| Schutzart |
IP67 IP69K |
| Umgebungstemperatur |
-25 ... +80 °C |

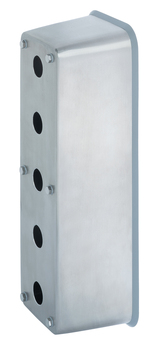

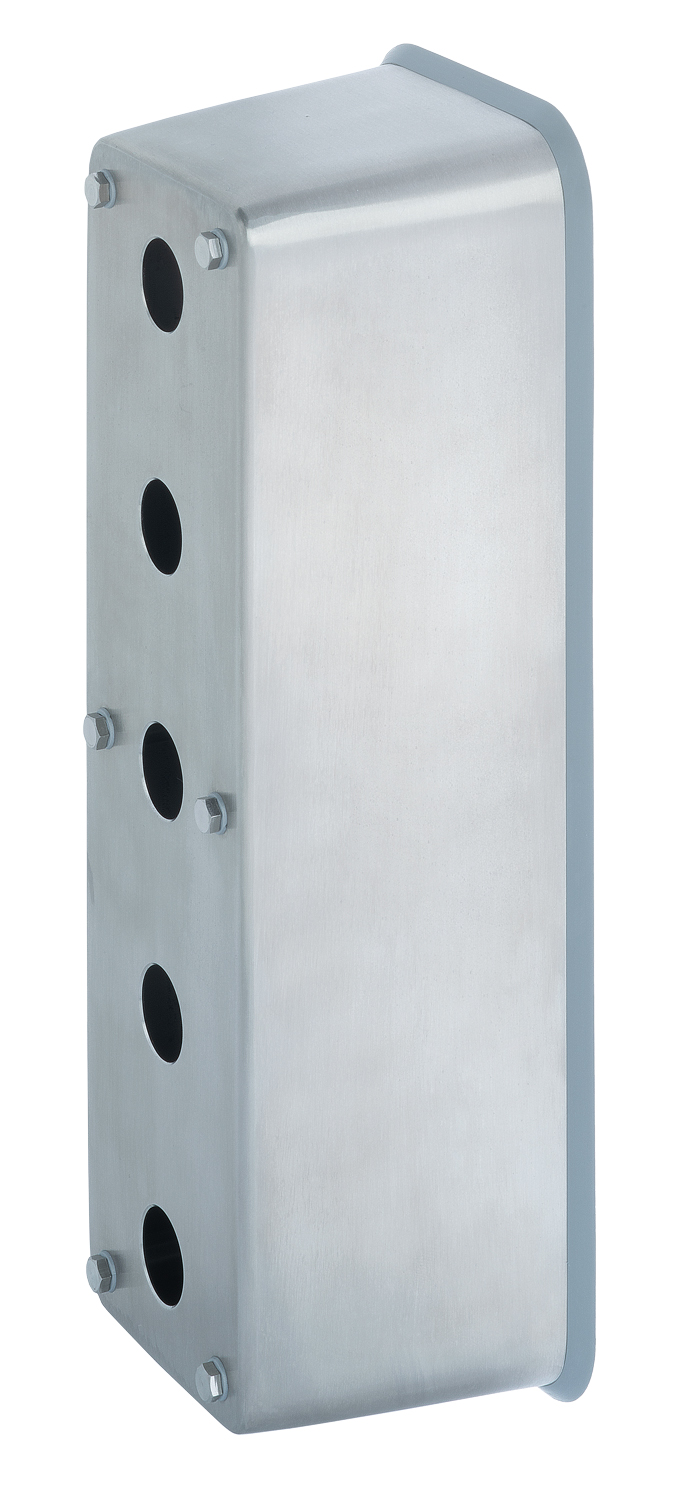

Produktbild (Katalogeinzelphoto )
ID: knbg6f02
| 71,6 kB | .png | 74.083 x 165.1 mm - 210 x 468 Pixel - 72 dpi
| 346,8 kB | .jpg | 237.419 x 529.167 mm - 673 x 1500 Pixel - 72 dpi
| 23,4 kB | .jpg | 55.386 x 123.47200000000001 mm - 157 x 350 Pixel - 72 dpi
| 25,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 14,7 MB | .png | 169.333 x 377.105 mm - 2000 x 4454 Pixel - 300 dpi
| EU-Konformitätserklärung |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Erklärung: | Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen. |
| Bezeichnung des Bauteils: | NBG..., NBGLC..., EBG....O, MBG(H)..., MBG(H)AC..., MBK..., MBKAC..., KG... |
| Typ: | siehe Typenschlüssel |
| Beschreibung des Bauteils: | Leergehäuse / Individuell bestücktes Aufbaugehäuse |
| Einschlägige Richtlinien: | Maschinenrichtlinie 1) | 2006/42/EG |
| Niederspannungsrichtlinie 2) | 2014/35/EU | |
| EMV-Richtlinie 3) | 2014/30/EU | |
| RoHS-Richtlinie | 2011/65/EU |
| Anbringung der CE-Kennzeichnung: | 1) für Sicherheitsbauteile, die auf dem Typenschild mit „Safety component“ gekennzeichnet sind 2) für Schaltgeräte ohne Sicherheitsfunktion 3) bei eingebauten Leuchtelementen und / oder Spannungsgebern |
| Angewandte Normen: | EN IEC 60947-5-1:2025 EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017*) EN ISO 13850:2015*) *) bei eingebauten NOT-HALT Geräten |
| Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Ort und Datum der Ausstellung: | Wuppertal, 17. November 2025 |
 |
| Rechtsverbindliche Unterschrift Philip Schmersal Geschäftsführer |
AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
