EX-RSS16-I2-D-10M-3G/D-DU
EX-RSS16-I2-D-10M-3G/D-DU
- EX-Schutz für die ATEX Zonen 2 und 22
- Kunststoffgehäuse
- Bedarfsgerechter Manipulationsschutz durch RFID-Technologie
- 3 verschiedene Betätigungsrichtungen
Bestelldaten
| Hinweis (Lieferfähigkeit) |
Nicht mehr lieferbar! |
| Produkt-Typbezeichnung |
EX-RSS16-I2-D-10M-3G/D-DU |
| Artikelnummer (Bestellnummer) |
103048529 |
| EAN (European Article Number) |
4030661620718 |
| eCl@ss Nummer, Version 12.0 |
27-27-46-01 |
| eCl@ss Nummer, Version 11.0 |
27-27-24-03 |
| eCl@ss Nummer, Version 9.0 |
27-27-24-03 |
| ETIM Nummer, Version 7.0 |
EC001829 |
| ETIM Nummer, Version 6.0 |
EC001829 |
Zulassungen - Vorschriften
| Zertifikate |
TÜV ATEX (Konformitätserklärung) |
Explosionsschutz
| Explosionsschutz: Vorschriften |
EN IEC 60079-0 EN 60079-7 EN 60079-31 |
| Explosionsschutz-Kategorie |
3G 3D |
| Explosionsschutz-Kennzeichnung |
D II 3D Ex tc IIIC T90°C Dc X |
| Herstellererklärung, Zonen |
2 22 |
Allgemeine Daten
| Vorschriften |
EN IEC 60947-5-3 |
| Codierung |
Individuelle Codierung, mehrfach anlernbar |
| Codierstufe gemäß EN ISO 14119 |
hoch |
| Wirkprinzip |
RFID |
| Gehäusebauform |
Quader |
| Einbaubedingungen (mechanisch) |
nicht bündig |
| Topologie des Senors |
Reihenschaltungsgerät |
| Werkstoff des Gehäuses |
Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend |
| Werkstoff der aktiven Flächen |
Kunststoff, glasfaserverstärkter Thermoplast |
| Reaktionszeit, maximum |
100 ms |
| Risikozeit, maximum |
200 ms |
Allgemeine Daten - Eigenschaften
| Diagnoseausgang |
Ja |
| Kurzschlusserkennung |
Ja |
| Querschlusserkennung |
Ja |
| Reihenschaltung |
Ja |
| Sicherheitsfunktionen |
Ja |
| Kaskadierbar |
Ja |
| Integrierte Anzeige, Status |
Ja |
| Anzahl der LEDs |
2 |
| Anzahl der Halbleiter-Ausgänge mit Meldefunktion |
1 |
| Anzahl der sicheren digitalen Ausgänge |
2 |
Sicherheitsbetrachtung
| Vorschriften |
EN ISO 13849-1 EN IEC 61508 |
| Performance Level, bis |
e |
| Kategorie |
4 |
| PFH-Wert |
6,30 x 10⁻¹¹ /h |
| PFD-Wert |
1,50 x 10⁻⁵ |
| Safety Integrity Level (SIL), geeignet für Anwendungen in |
3 |
| Gebrauchsdauer |
20 Jahre |
Mechanische Daten
| Betätigungsebene |
vorderseitig rückseitig kopfseitig |
| Aktive Fläche |
seitlich vorderseitig deckelseitig |
| Befestigung |
2 x M5, Zylinderkopfschraube |
| Anzugsdrehmoment der Befestigungsschrauben |
2 Nm |
Mechanische Daten - Schaltabstände
| Schaltabstand, typisch |
15 mm |
| Gesicherter Schaltabstand "EIN" Sao |
12 mm |
| Gesicherter Schaltabstand "AUS" Sar |
30 mm |
| Hinweis (Schaltabstand) |
Alle Angaben der Schaltabstände gemäß EN IEC 60947-5-3 |
| Hysterese (Schaltabstand), maximum |
2 mm |
| Wiederholgenauigkeit R |
0,5 mm |

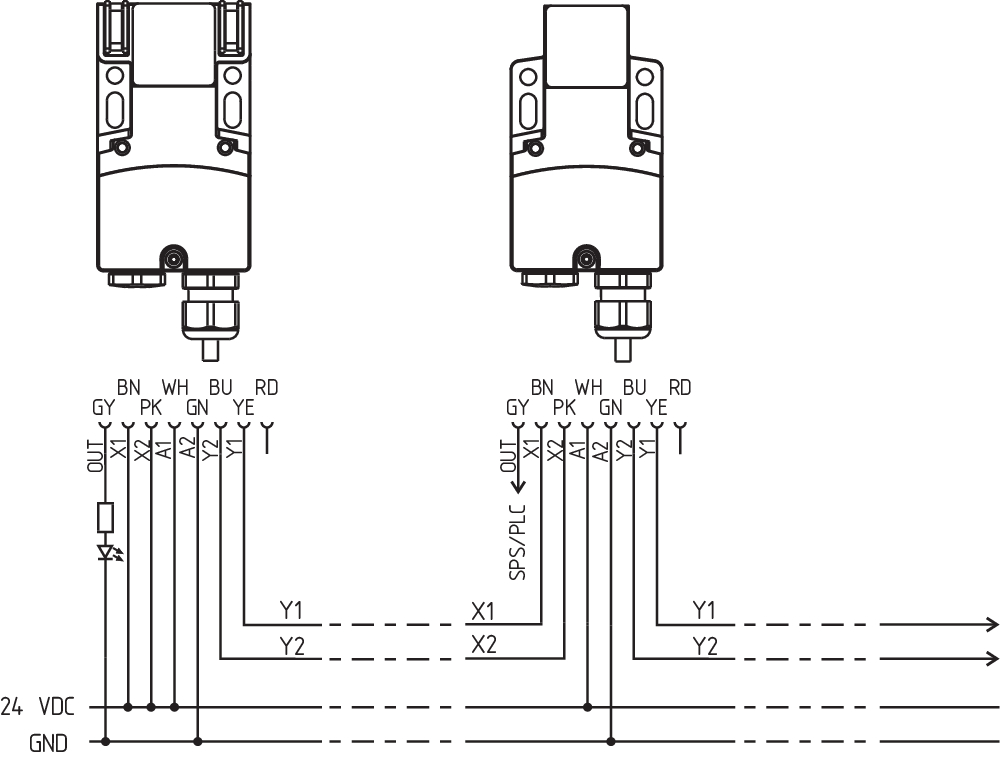

Mechanische Daten - Anschlusstechnik
| Hinweis (Länge der Sensorkette) |
Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom |
| Hinweis (Reihenschaltung) |
Anzahl der Geräte unbegrenzt, externen Leitungsschutz beachten, max. 31 Geräte bei serieller Diagnose SD |
| Länge der Leitung |
10 m |
Mechanische Daten - Abmessungen
| Länge des Sensors |
91 mm |
| Breite des Sensors |
52 mm |
| Höhe des Sensors |
30 mm |
Umgebungsbedingungen
| Schutzart |
IP65 IP67 |
| Umgebungstemperatur |
-20 ... +60 °C |
| Lager- und Transporttemperatur |
-25 ... +85 °C |
| Relative Feuchtigkeit, maximum |
93 % |
| Hinweis (Relative Feuchtigkeit) |
nicht kondensierend nicht vereisend |
| Schockfestigkeit |
30 g / 11 ms |
| Zulässige Aufstellhöhe über NN, maximum |
2.000 m |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
32 VDC |
| Bemessungsstoßspannungsfestigkeit Uimp |
0,8 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
3 |
Elektrische Daten
| Betriebsspannung |
24 VDC -15 % / +10 % |
| Betriebsstrom, minimum |
0,5 mA |
| Leerlaufstrom I0, typisch |
100 mA |
| Bemessungsbetriebsspannung |
24 VDC |
| Bemessungsbetriebsstrom |
2.100 mA |
| Bedingter Bemessungskurzschlussstrom |
100 A |
| Bereitschaftsverzögerung, maximum |
2.000 ms |
| Schaltfrequenz, maximum |
1 Hz |
Elektrische Daten - Sichere digitale Eingänge
| Stromaufnahme der Sicherheitseingänge |
5 mA |
Elektrische Daten - Sichere digitale Ausgänge
| Bemessungsbetriebsstrom |
1.000 mA |
| Ausgangsstrom, maximum |
1 A |
| Ausführung der Schaltelemente |
p-schaltend |
| Spannungsfall Ud, maximum |
1 V |
| Reststrom Ir, maximum |
0,5 mA |
| Spannung, Gebrauchskategorie DC-12 |
24 VDC |
| Strom, Gebrauchskategorie DC-12 |
1 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
0,05 A |
Elektrische Daten - Diagnoseausgänge
| Bemessungsbetriebsstrom |
50 mA |
| Ausführung der Schaltelemente |
p-schaltend |
| Spannungsfall Ud, maximum |
2 V |
| Spannung, Gebrauchskategorie DC-12 |
24 VDC |
| Strom, Gebrauchskategorie DC-12 |
0,05 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
0,05 A |
| Gebrauchskategorie DC-12 |
24 VDC / 0,05 A |
Elektrische Daten - Elektromagnetische Verträglichkeit (EMV)
| Störaussendung |
IEC 61000-6-4 |
Zustandsanzeige
| Hinweis (LED-Zustandsanzeige) |
Mehrfarben-LED: Grün Rot gelbe LED: Betriebszustand grüne LED: Versorgungsspannung rote LED: Fehler |
Lieferumfang
| Lieferumfang |
Der Betätiger ist nicht im Lieferumfang enthalten. |
Zubehör
| Empfehlung (Betätiger) |
RST16-1 |
| Empfehlung Sicherheitsschaltgerät |
PROTECT PSC1 SRB-E-301ST SRB-E-201LC SRB101EXi SRB200EXi |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
TÜV-Zertifikat
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader

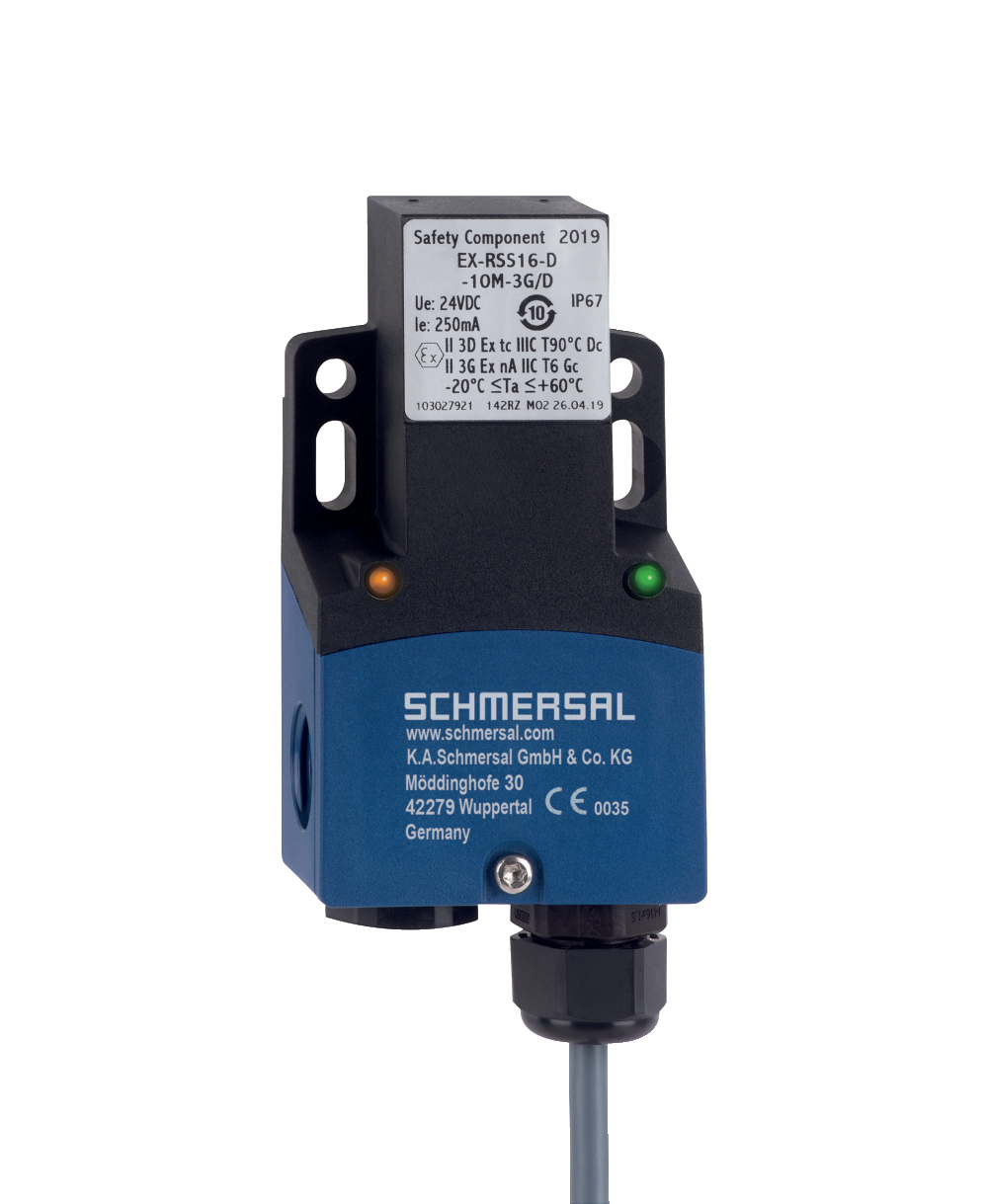

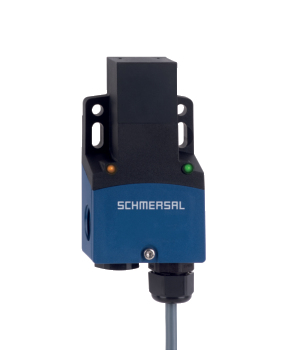

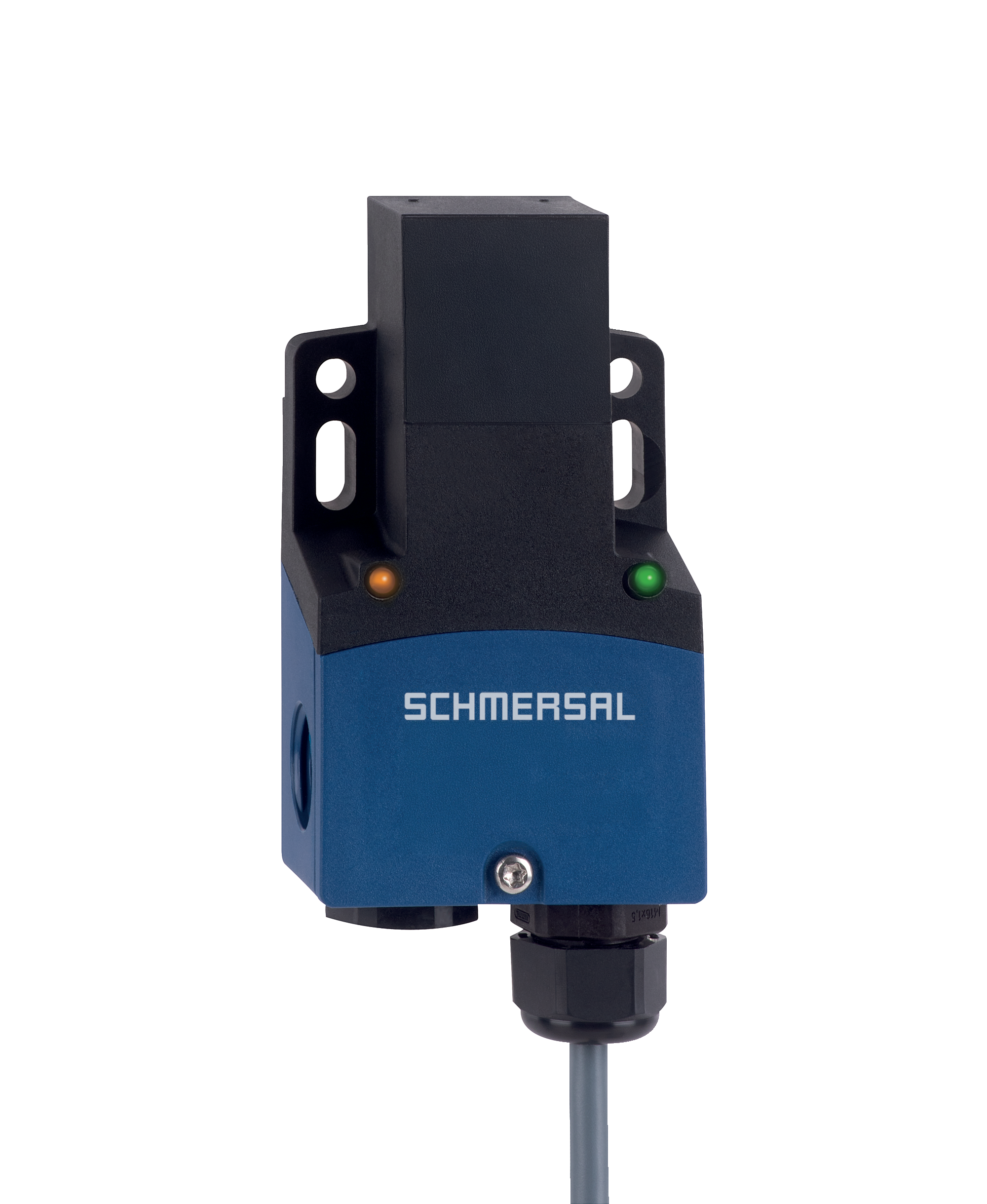

Produktbild (Katalogeinzelphoto )
ID: kxrs1f08
| 298,9 kB | .jpg | 352.425 x 430.036 mm - 999 x 1219 Pixel - 72 dpi
| 36,8 kB | .png | 74.083 x 90.311 mm - 210 x 256 Pixel - 72 dpi
| 31,2 kB | .jpg | 101.247 x 123.472 mm - 287 x 350 Pixel - 72 dpi
| 261,4 kB | .jpg | 352.425 x 430.036 mm - 999 x 1219 Pixel - 72 dpi
| 31,8 kB | .png | 74.083 x 90.311 mm - 210 x 256 Pixel - 72 dpi
| 31,8 kB | .png | 74.083 x 90.311 mm - 210 x 256 Pixel - 72 dpi
| 20,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 2,8 MB | .png | 169.333 x 206.502 mm - 2000 x 2439 Pixel - 300 dpi
| 23,8 kB | .jpg | 101.247 x 123.47200000000001 mm - 287 x 350 Pixel - 72 dpi

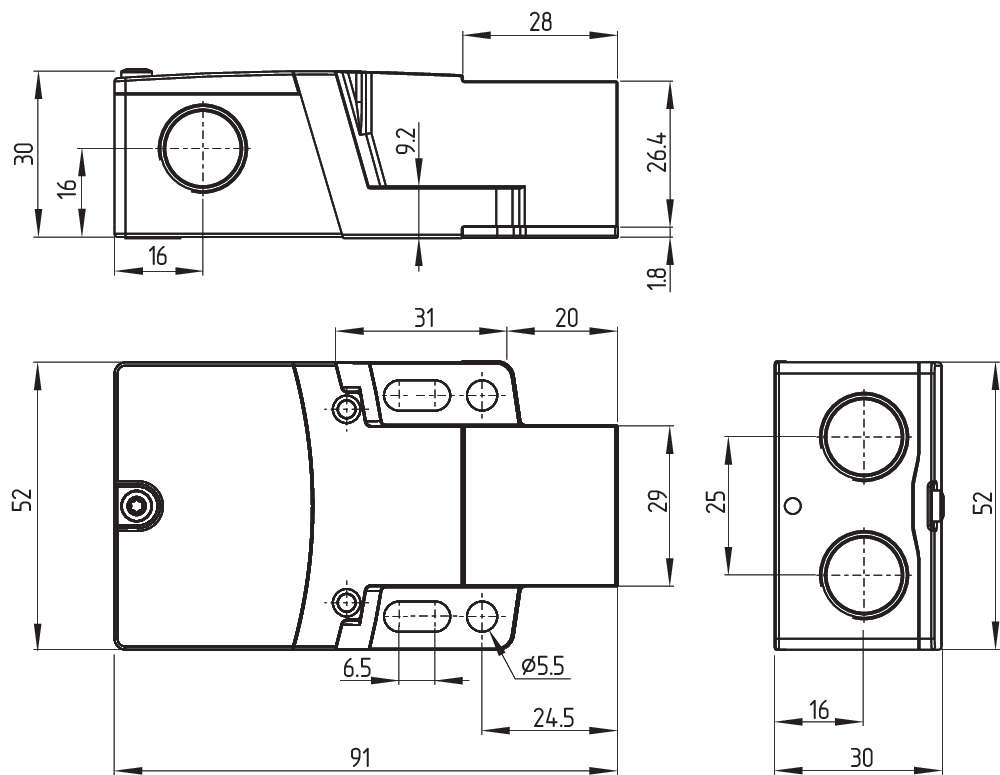

Maßzeichnung Grundgerät
Video ID: EX-RSS16-Mr-Safety
103004336 RST16-1
- frontale Betätigung aus Montagerichtung
- flache Bauform
- Befestigung 2 x M5
103034308 EX-RSS16-I2-D-10M-3G/D
- EX-Schutz für die ATEX Zonen 2 und 22
- Kunststoffgehäuse
- Bedarfsgerechter Manipulationsschutz durch RFID-Technologie
- 3 verschiedene Betätigungsrichtungen
